小弟有一颗基本上算是报废品的TA01
不过其实说真的除了外观破烂点，倒也堪用
但他最大的问题是裡头有入尘，加上有一个倒也不影响日间使用但影响爽度的事情，就是内建的氚气发光已经失效了(可见得这颗真的是骨董了…)
前阵子真的是无聊手贱，心一横索性把它拆了
而拆开来我有两个目的
1.将内部清洁乾淨
2.恢复氚气发光功能
以下，看图说故事吧
PS:小弟文笔不好加上照片拍得其实也不多，我尽量说明我拆解的心得，若有不够完善之处请见谅

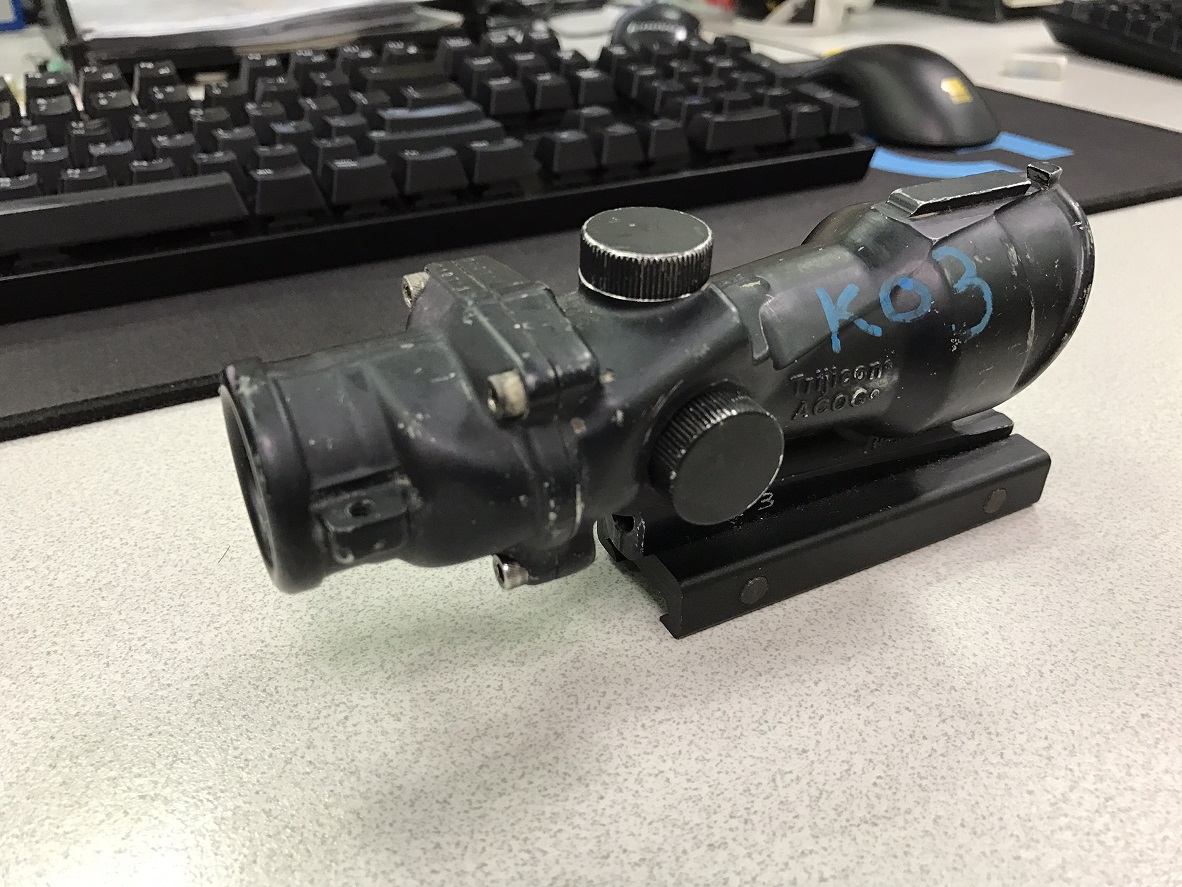

先来看看今天的苦主，一颗可怜的TA01
可以看到一条明显的入尘

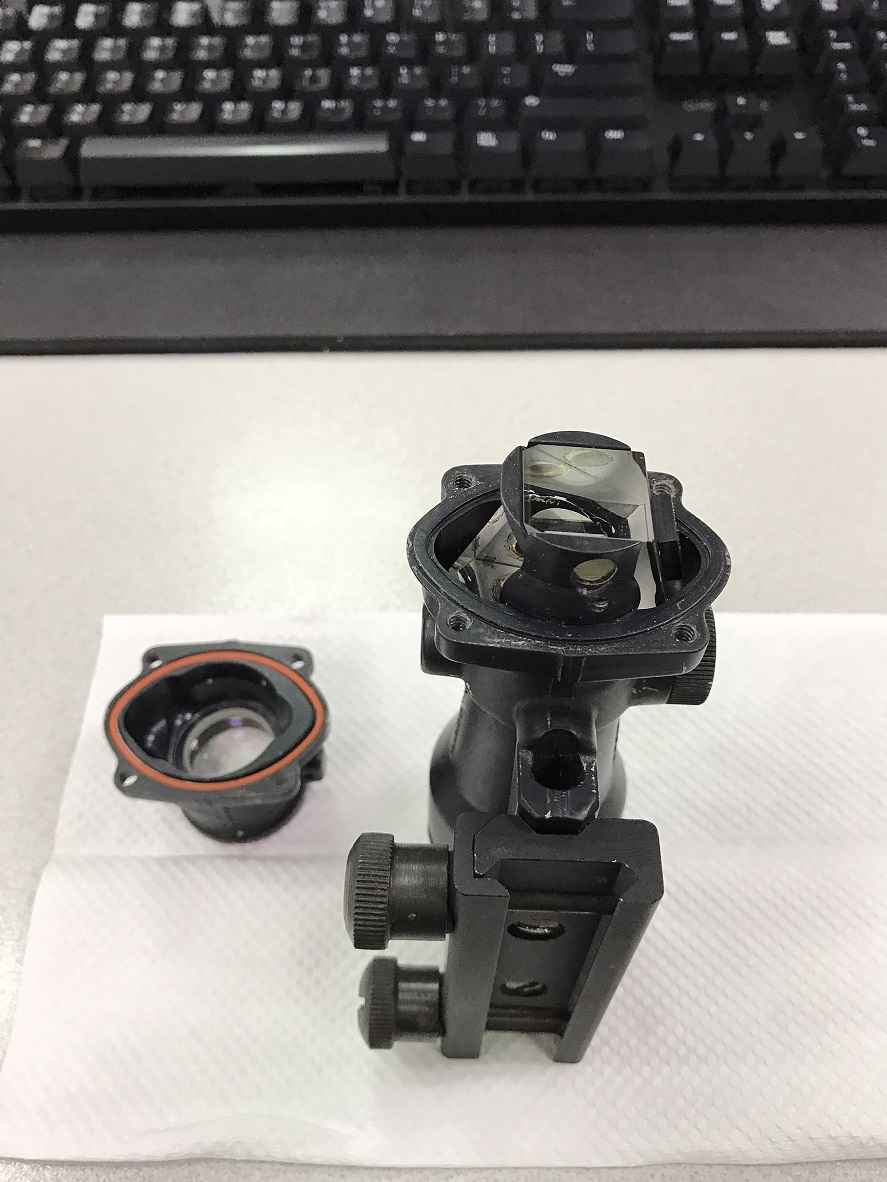

鬆开四颗螺丝，很简单就可以分解

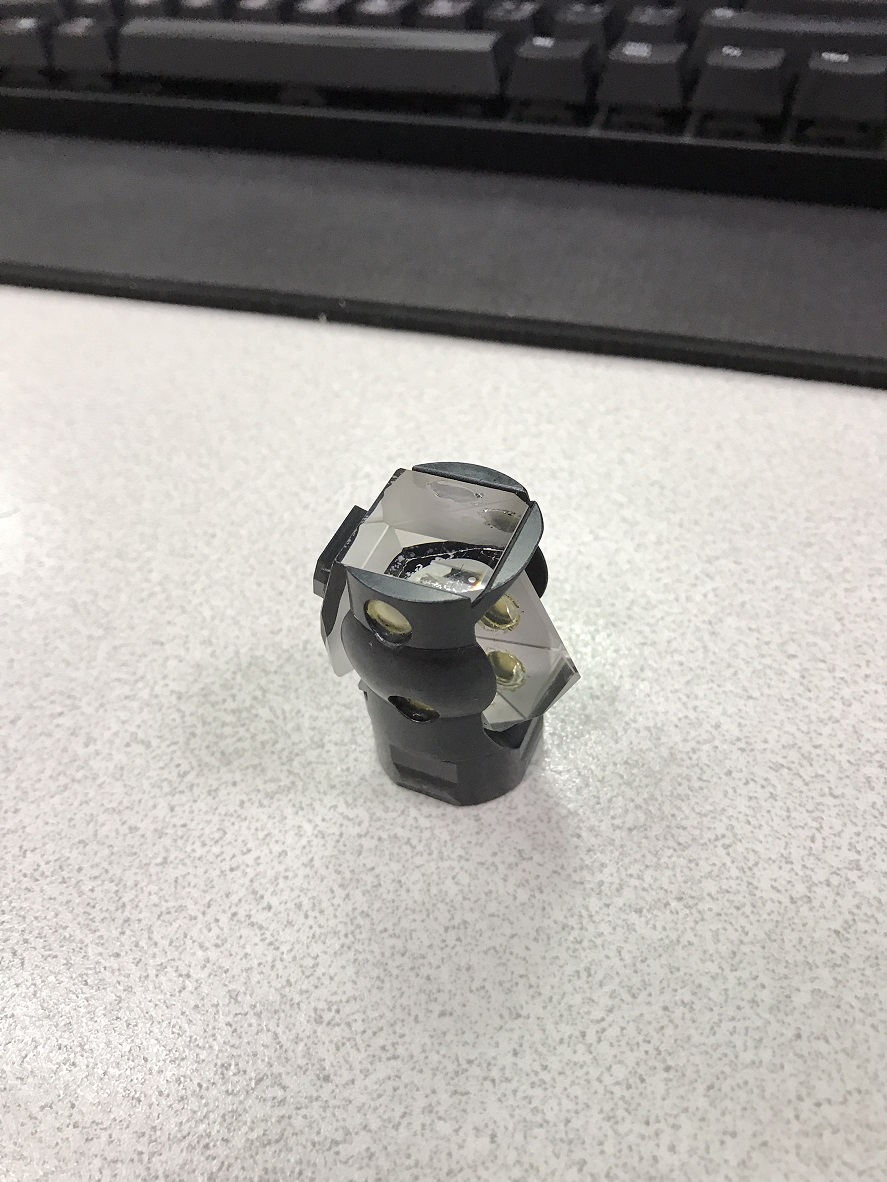

这颗就是ACOG的心脏菱镜组…

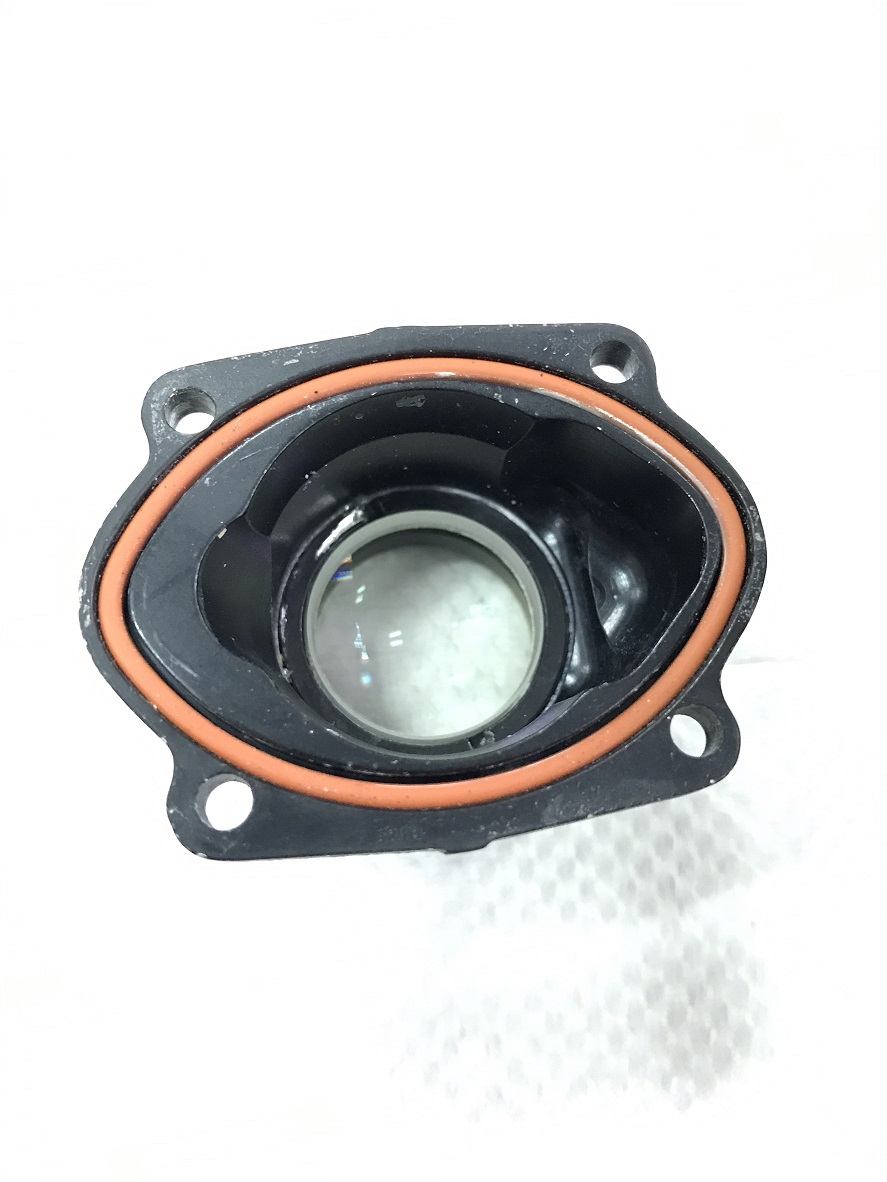

其实这玩意的密封措施没有很好，就一条O环而已XD

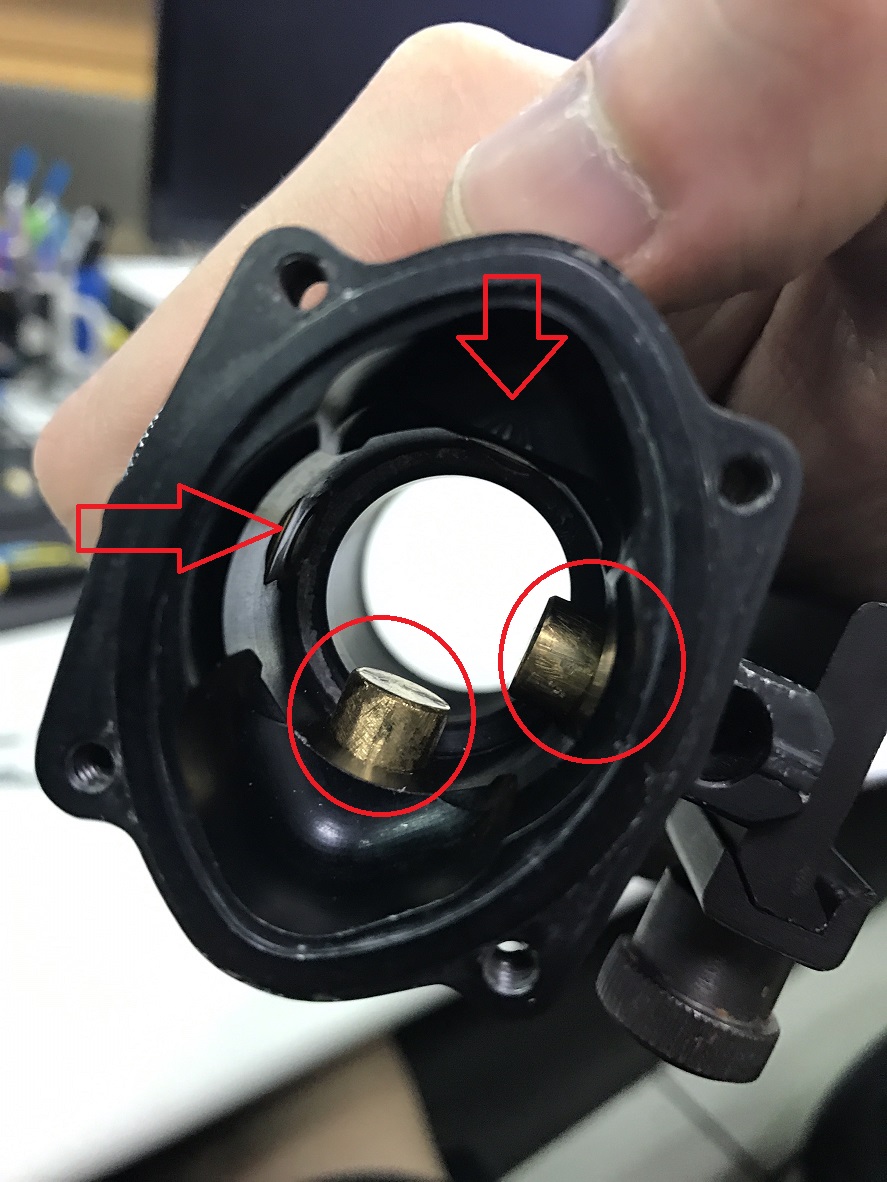

而另外一边..这裡最后装回去时会搞死人
基本上他就是归零时调整上下左右的装置
而红色圈圈里头那个铜色的东西，就是一个盖子，里头有一个弹簧，顶著上头那个菱镜组
当归零时往内旋转，就会把那个铜的盖子压进去
反之，往外选转时，盖子内的弹簧就会将菱镜组顶回去
而为什麽说会搞死人
因为要把菱镜组装回去时..你必须要先把那个盖子压进去，菱镜组才进的去
基本上里头空间很一败，最后这个部份真的让我想破头，也试了很多方法才装进去。

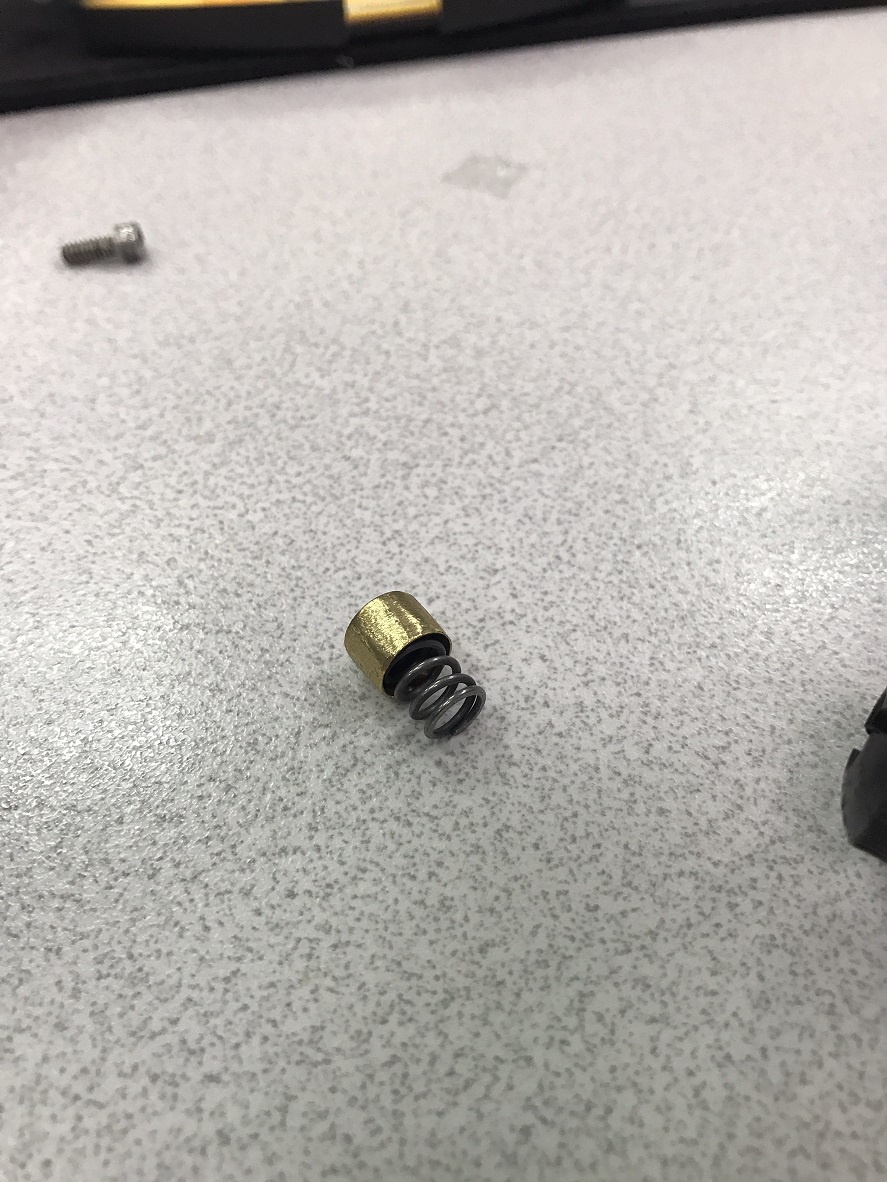

小盖子跟小弹簧特写
打开来这玩意后我一直在研究，氚气发光装置到底在哪裡

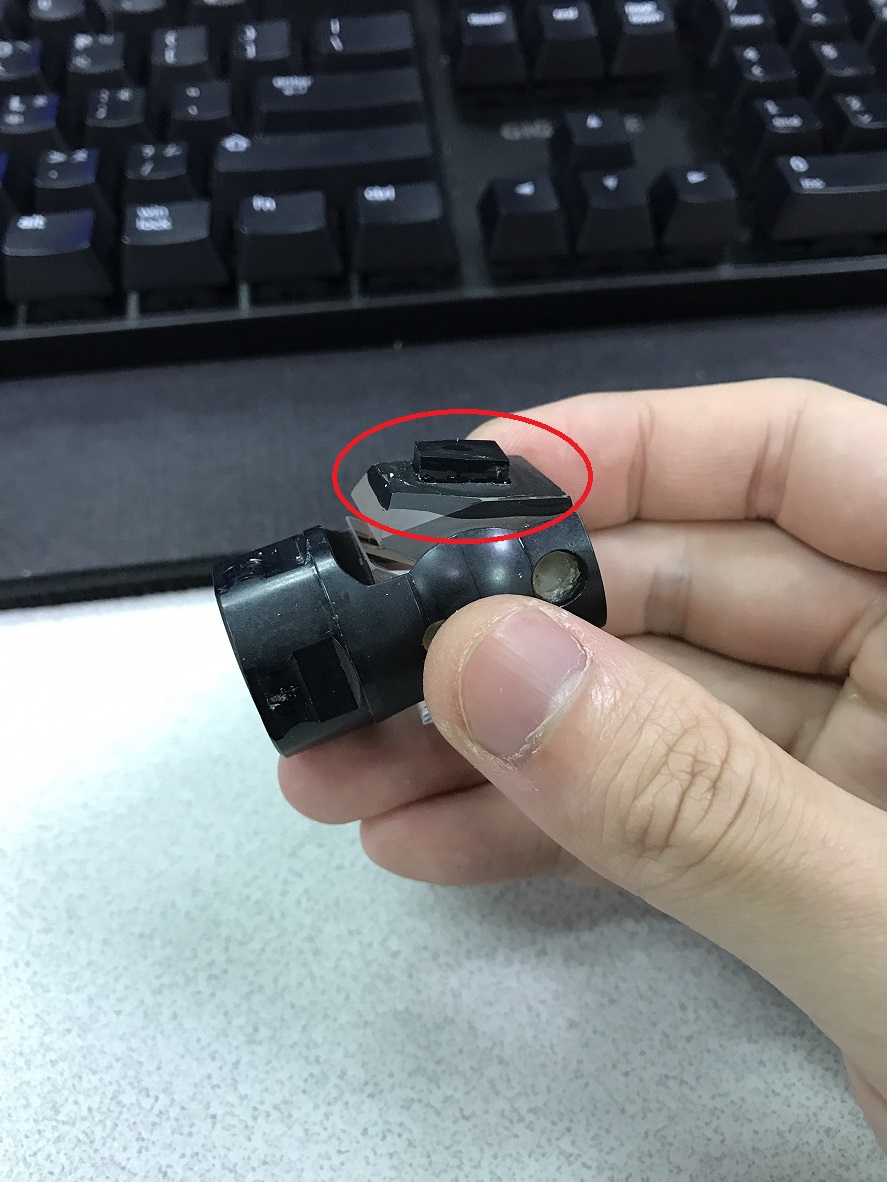

最后我的结论，是在这一块立方体里头
所以我在此时犯下一个不可逆的错误
我用刀片将把这个立方体黏在上头的胶刮除(疑似是硅利康)
而刮伤了镜面

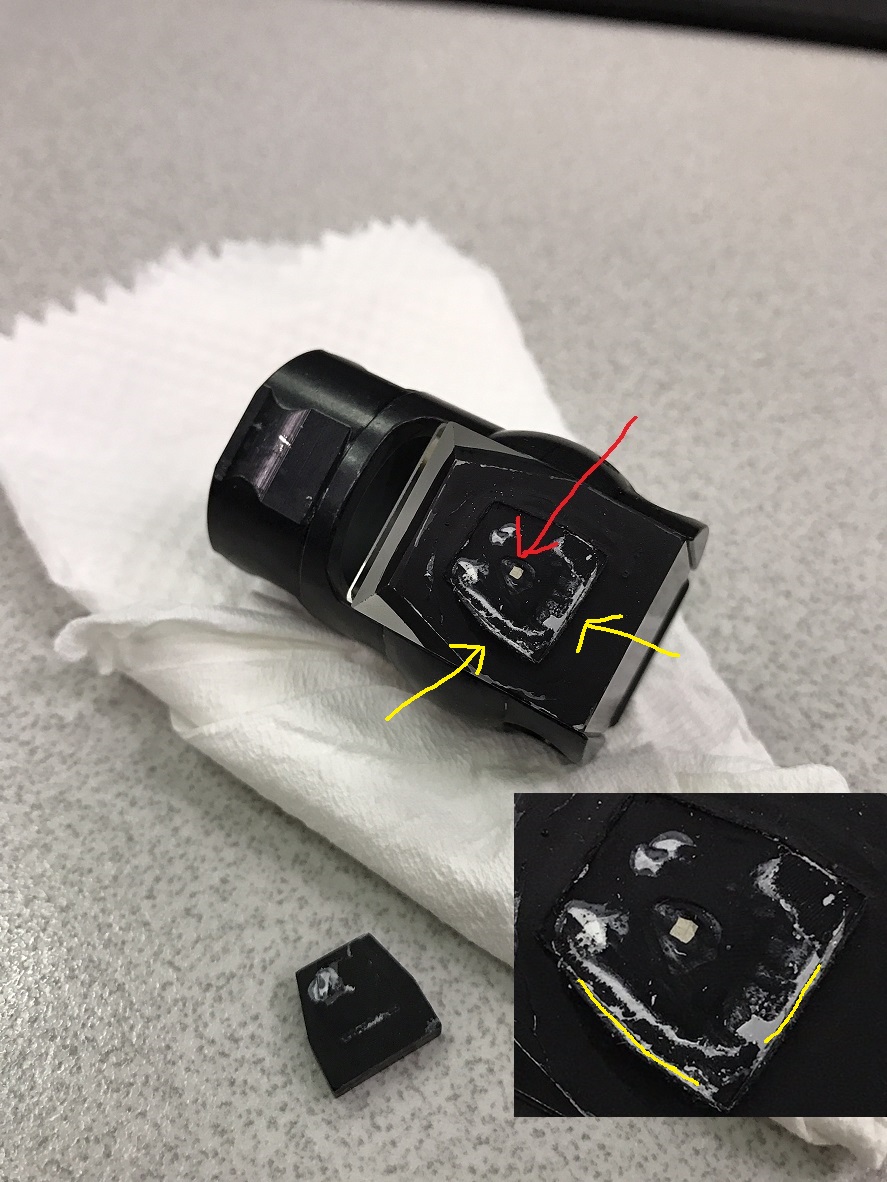

黄色箭头指的地方就是被我刮伤的地方
右下角放大图我有用黄色的线画出被刮伤的位子看起来不明显，但是等等大家就会看到产生多大的影响
因为这一块黑黑背面的其实是一片镜子
我们从目镜看过去的影像，其实就是看这块镜子上反射的影像
所以这面镜子被从背面刮掉了反射层，那你从正面看到的影像就会非常明显的被影响了
而红色箭头所指的那个正方形小洞，在正面上来看就是准心的正中间，这裡开了一个小窗，就可以理解光的确是从这裡透过去的
而这个小立方体…我实在端详不出来他到底为什麽会发光ORZ
难不成是宇宙魔方?
来测试一下我的推论正不正确吧

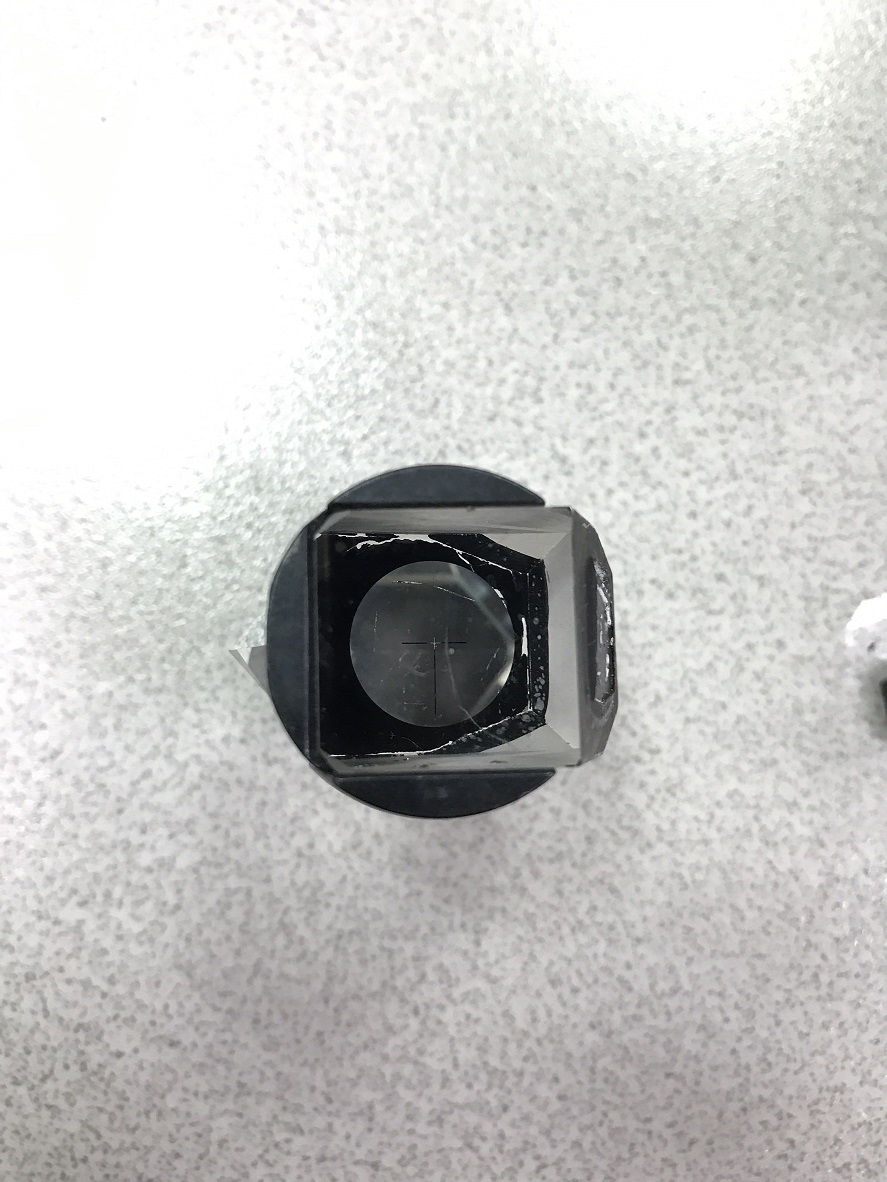

注意中间的准星

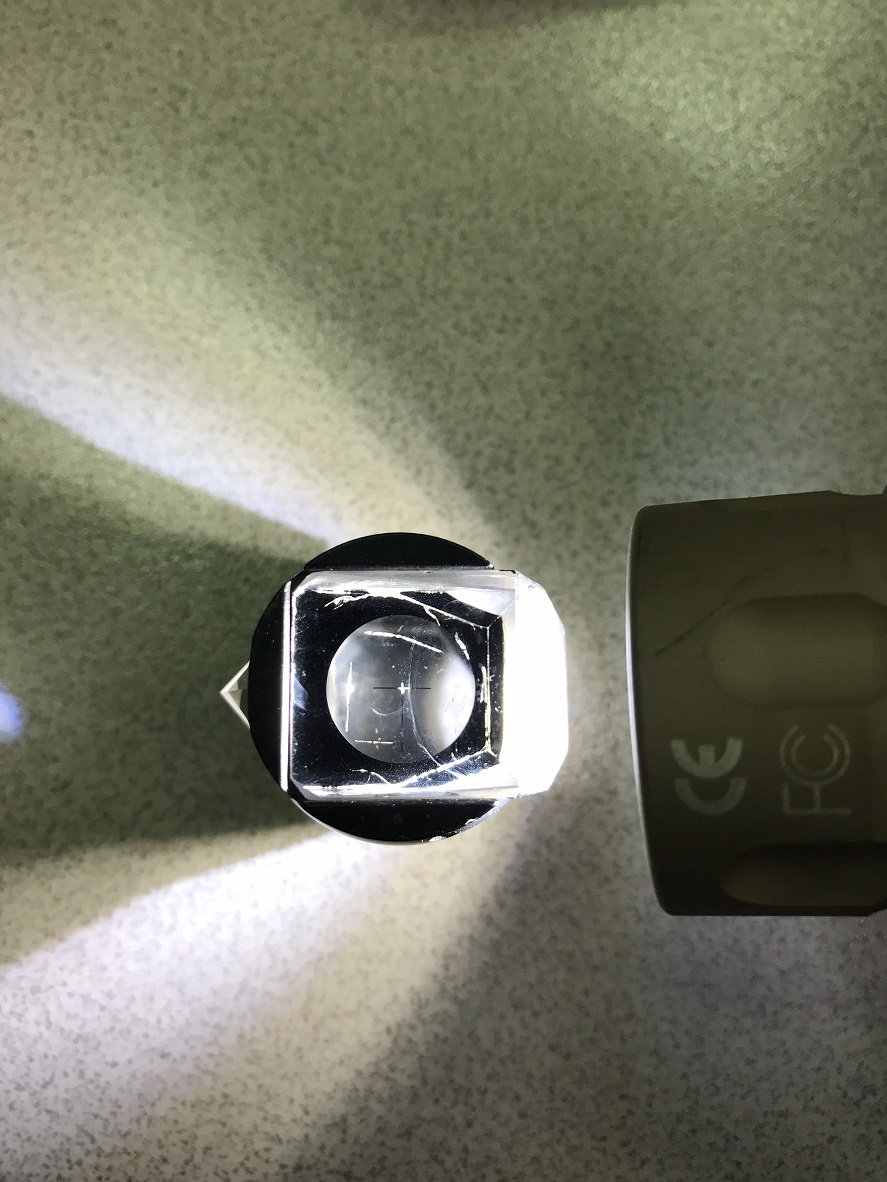

点灯
宾果!中间的准星亮了
果然目前的推论是正确的
OK，接下来我上网订购了氚气灯管
自发光的部分就此打住，接下来处理入尘

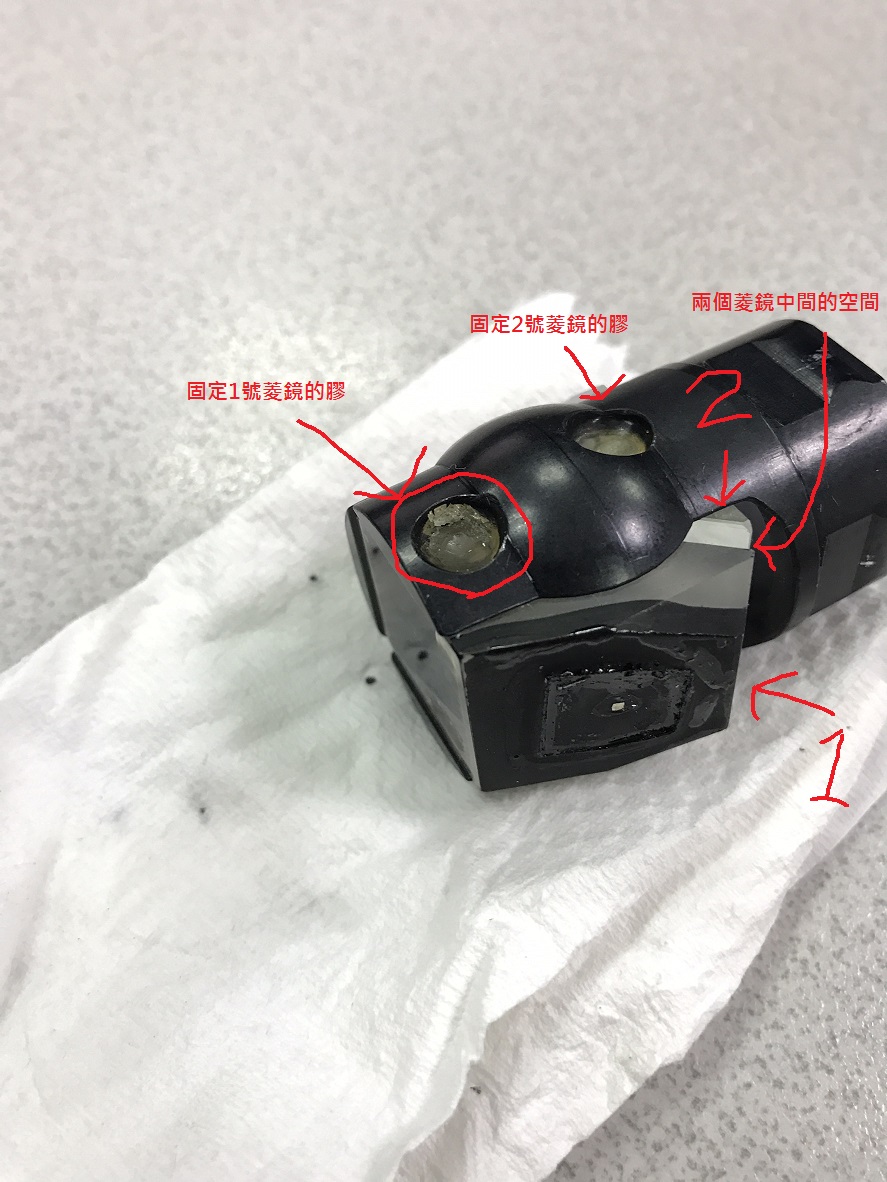

首先要分解菱镜组
基本上他的固定是用胶固定的
我推测是类似AB胶的物质
从菱镜组上的洞，将菱镜固定住

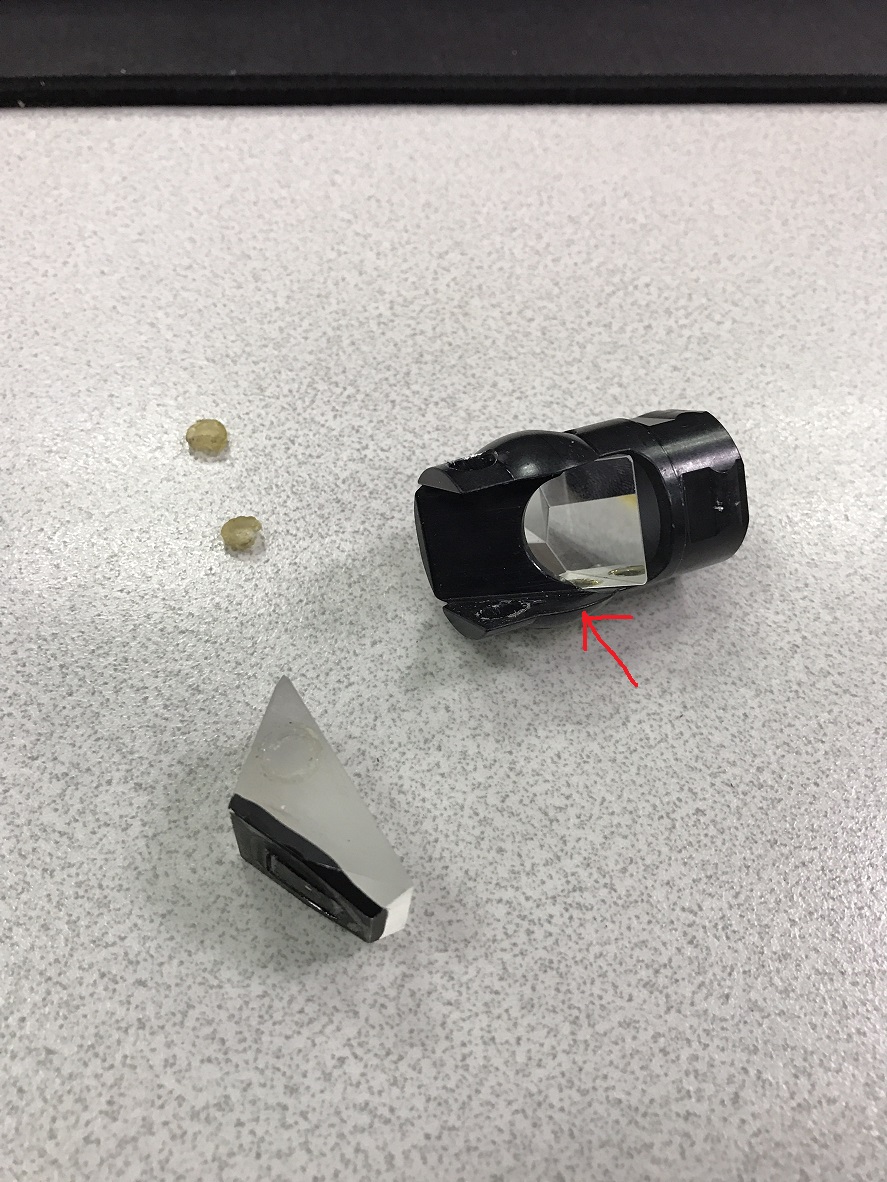

将胶挖掉后，顺利把菱镜拆下来
箭头所指的那个半圆形凹槽
就是入尘的地方，不把菱镜拆下来根本清不到
清理完成
不错，乾淨透明

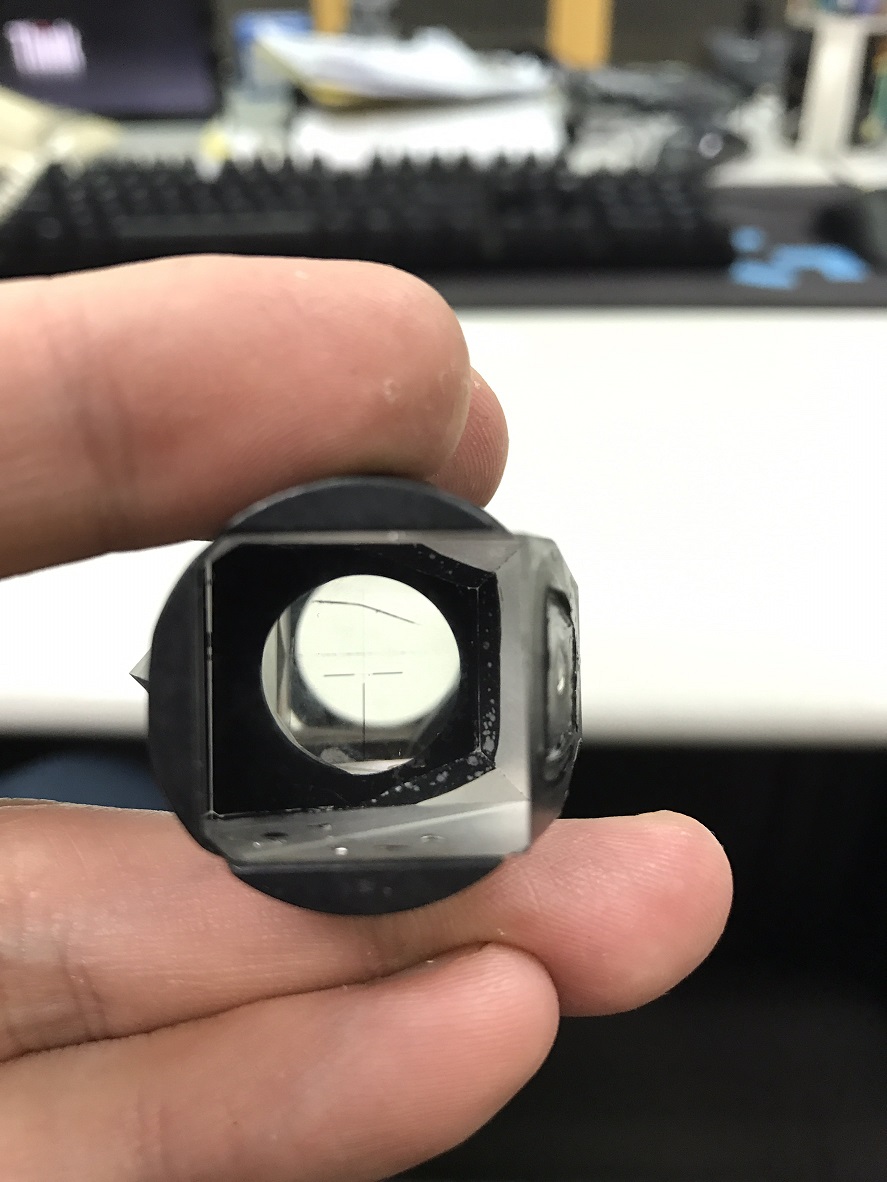

假组起来

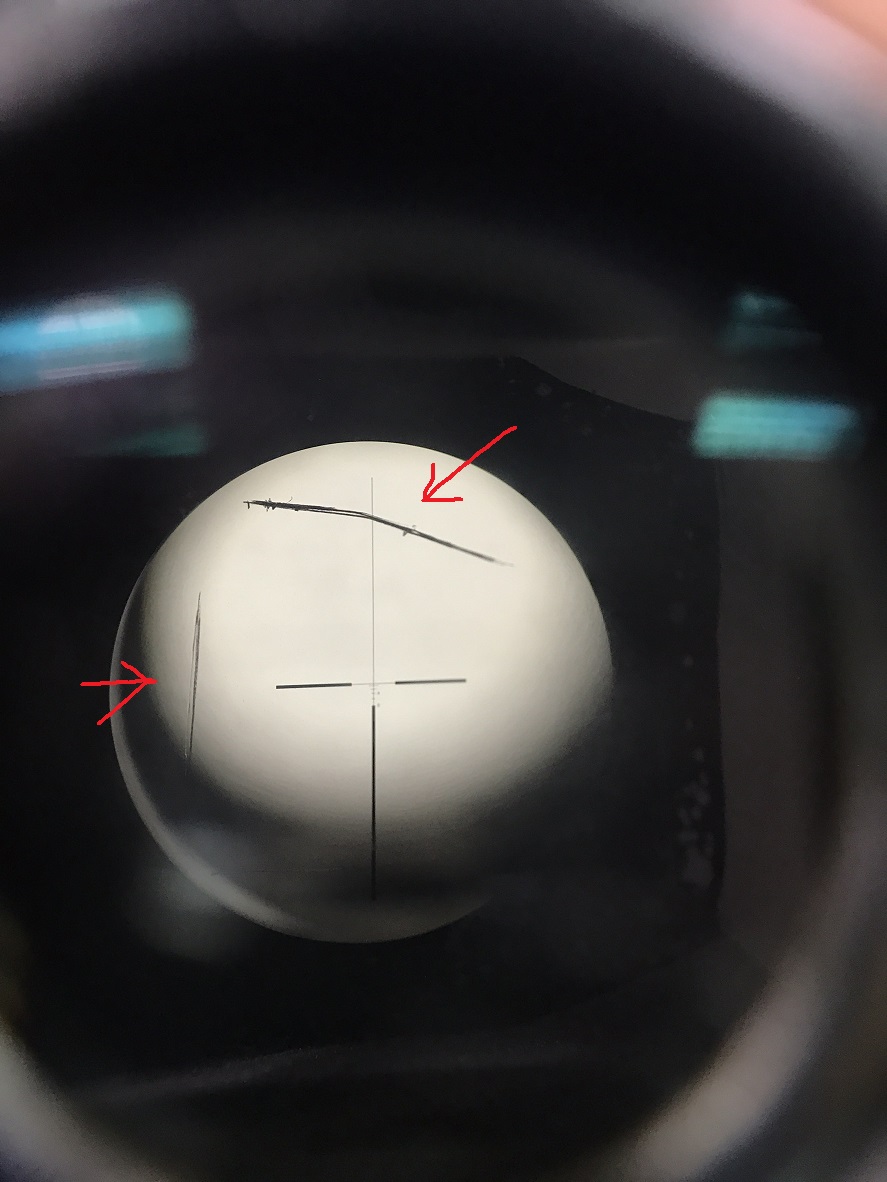

透过目镜放大
注意到十字准星上头那条黑线了吗…
那就是我刚刚讲的镜面被刮伤的地方，左边也有，下面也有，但下面那条比较细不明显
好了到这个部分以后，基本上在氚气灯管寄来之前已无事可做
——————–我是过了三天的分隔线————————-

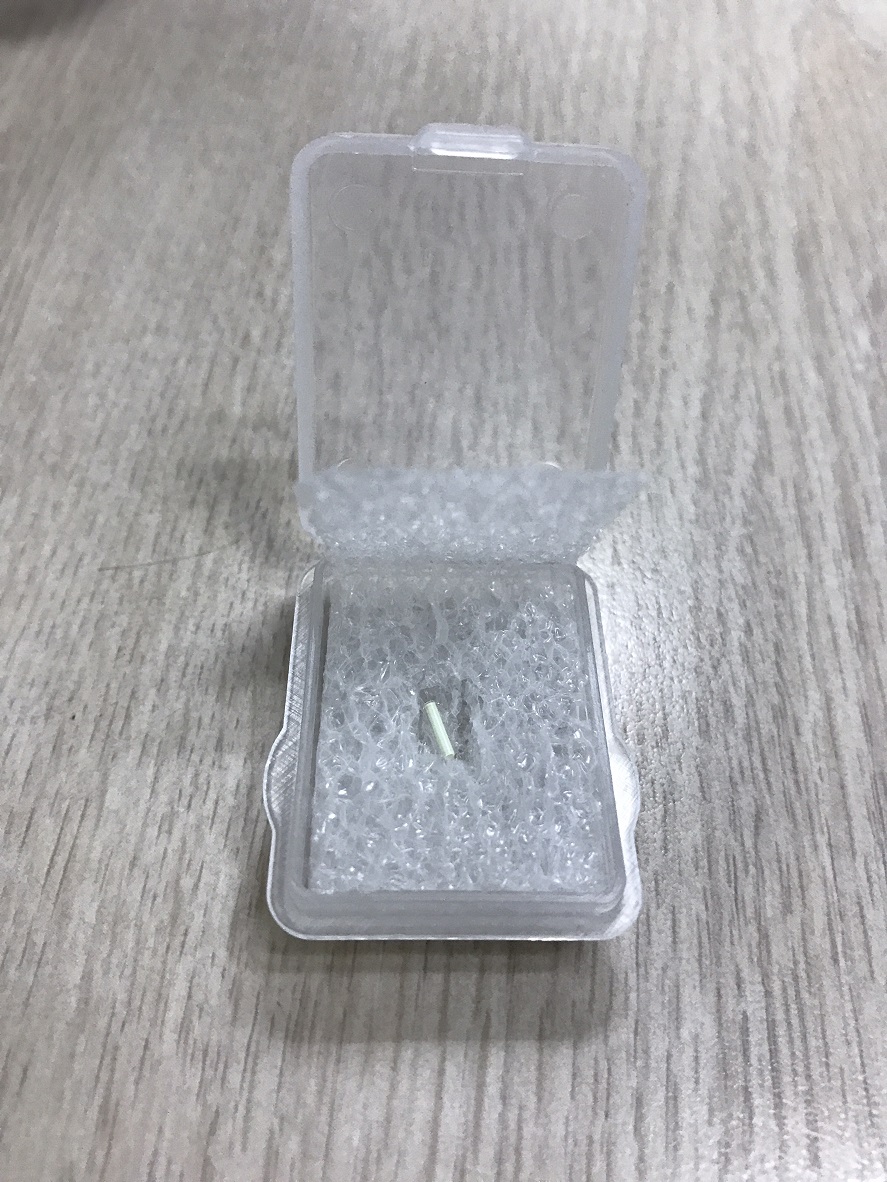

氚管来了
痾….
虽然TA01应该是红光的
我很骚包的买了绿色的氚管..

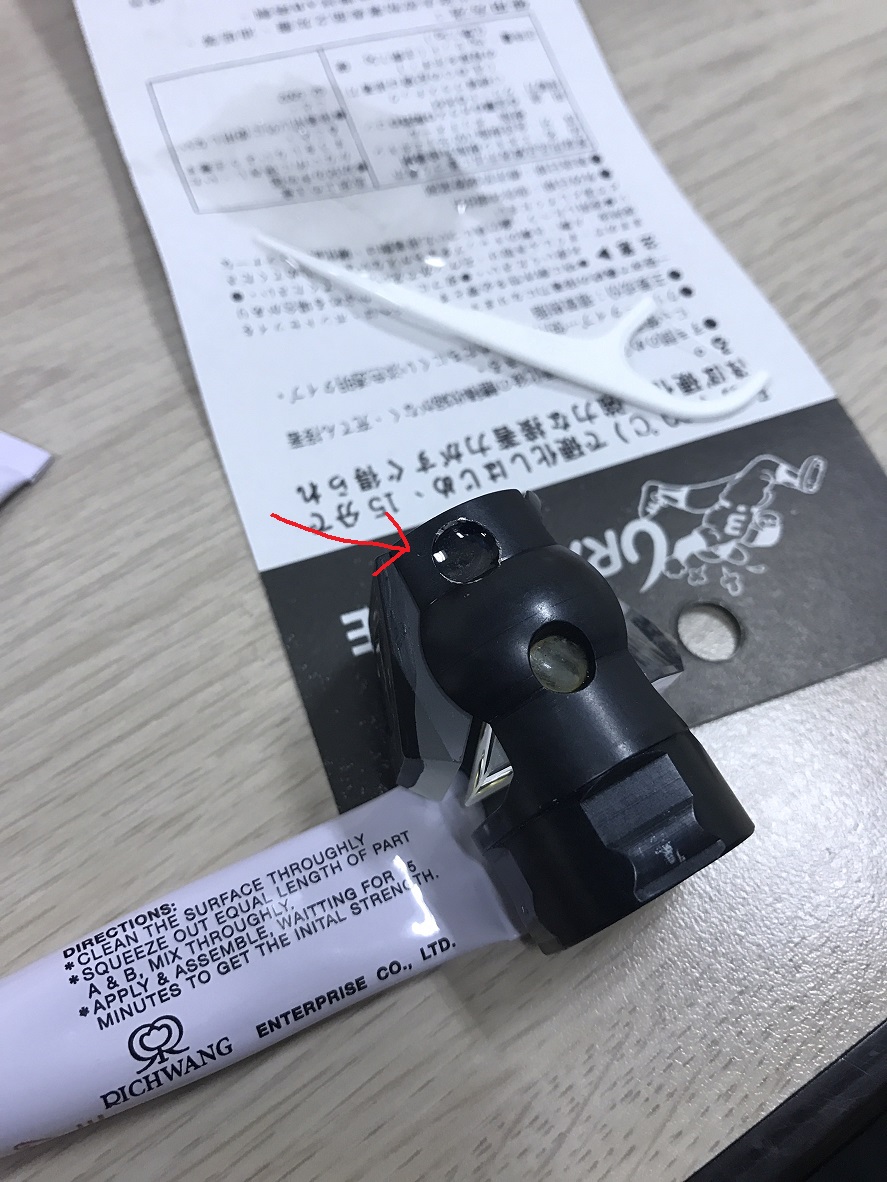

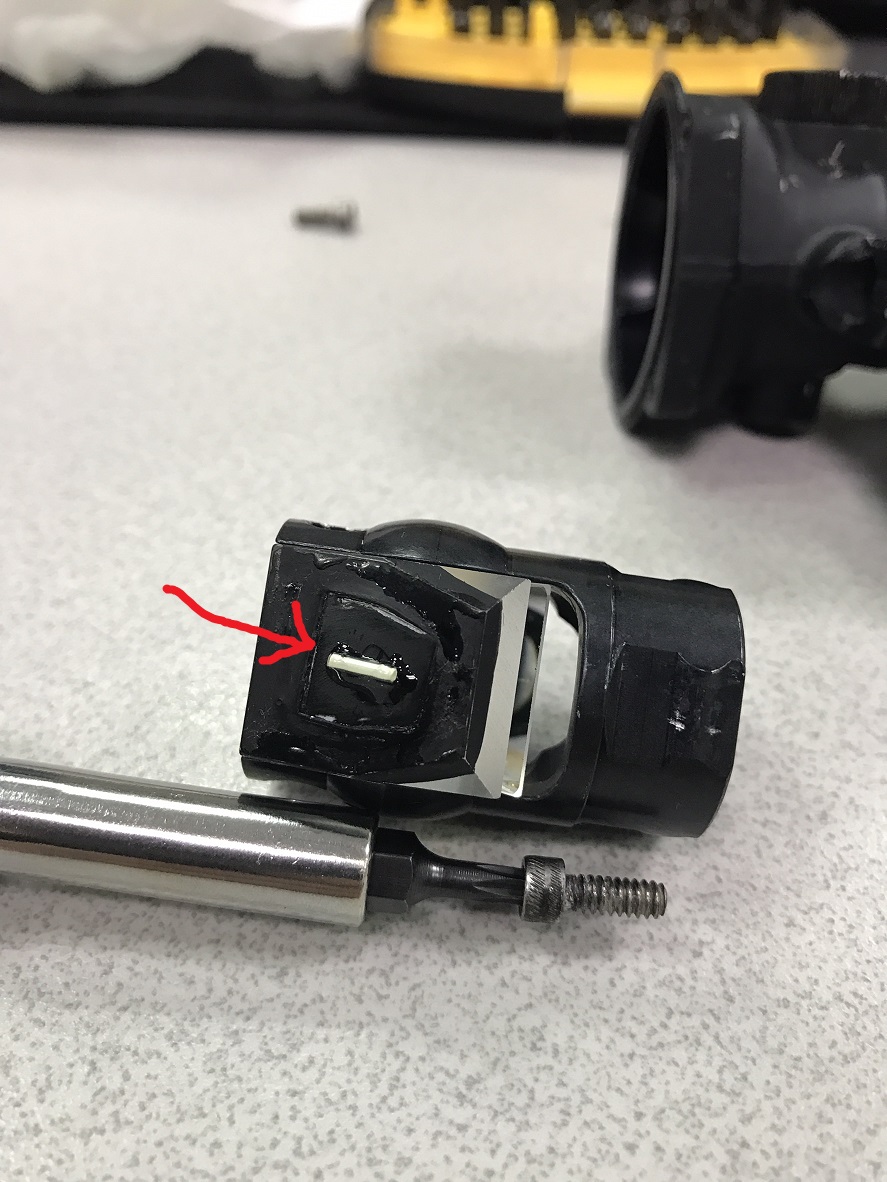

然后就把他黏上去吧
其实这部分考量到以后更换的方便应该要用硅利康
但我想假设这一支管子都不亮了大概又过了十年去了吧..
算了啦十年后谁还用这个阿，就拿AB胶黏了
然后将菱镜也固定好
然后接下来就是最靠北的部分
把菱镜组塞回去镜身里头了
也就是我前面提到的，搞死人的地方

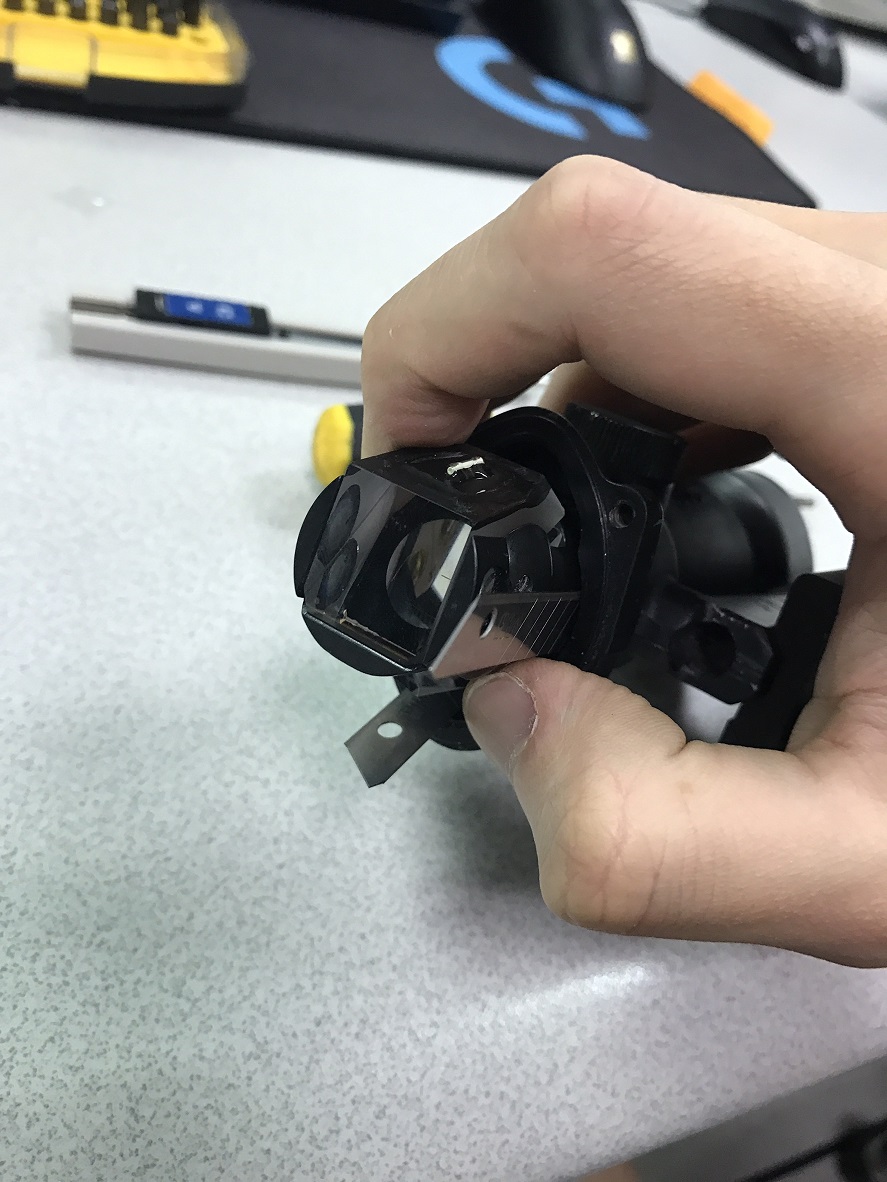

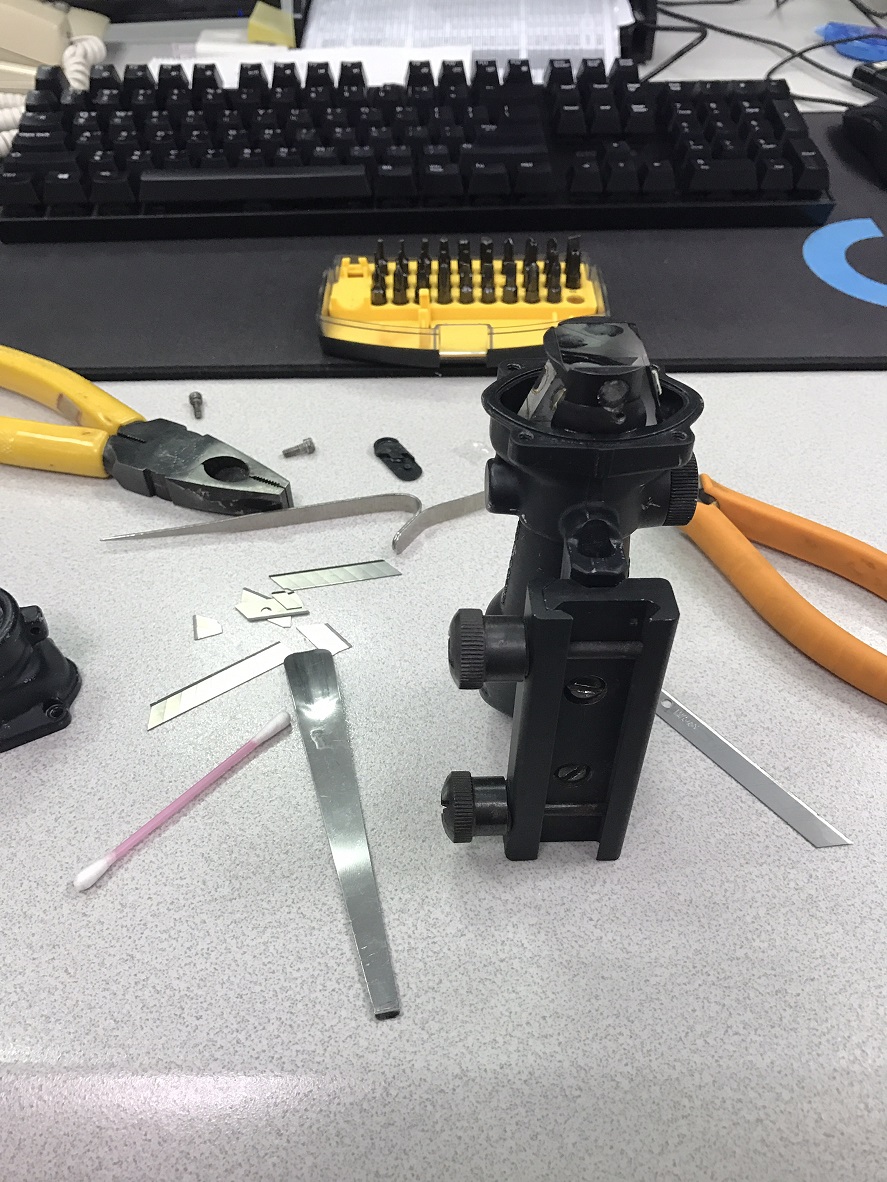

我在等管子来时苦思很久，我想到的方法就是用薄钢片压住盖子，再将镜组塞进去，然后把钢片拔出来
问题来了，哪来的钢片?

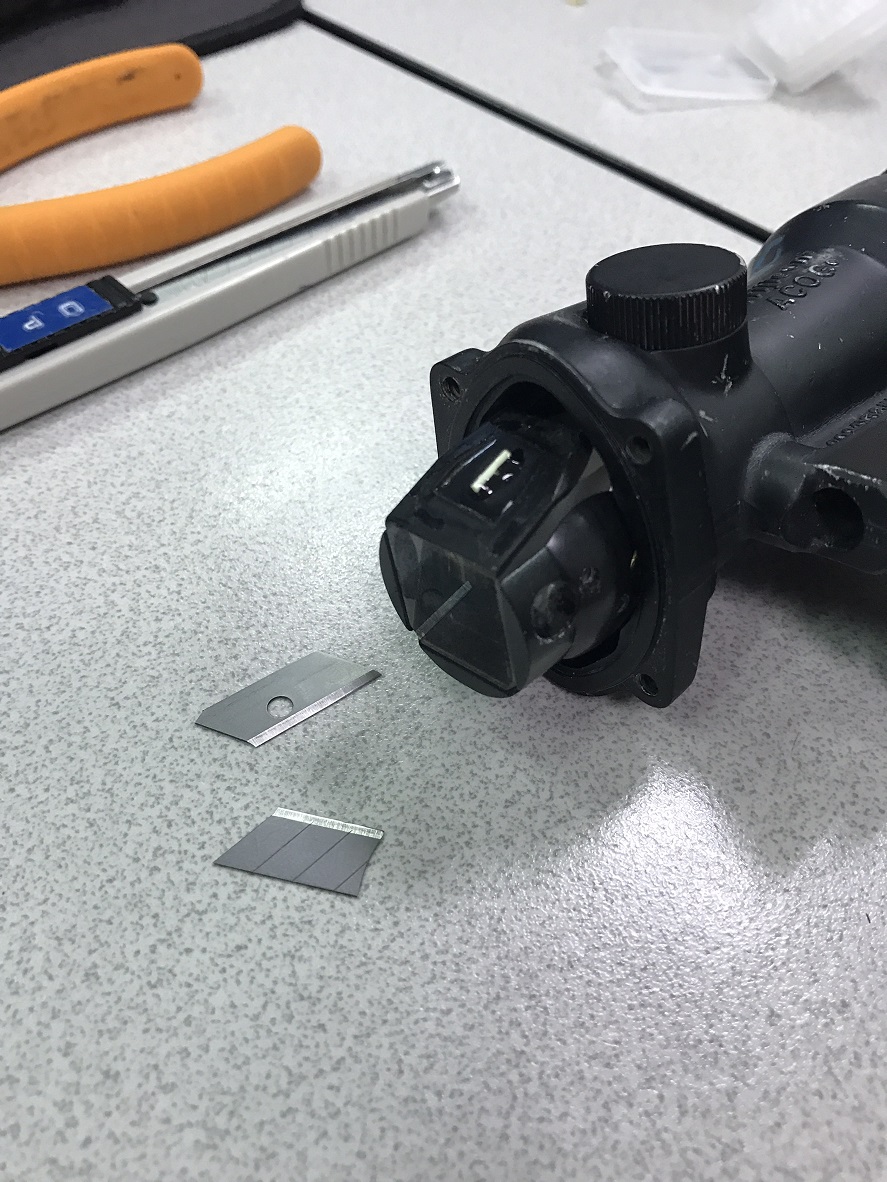

后来我很危险的..用刀片来试试看
其实效果还不错，因为他够薄
满好就塞进去了，问题……….怎麽样刀片都会断在里头
就算塞进去了刀片断在里头根本没用阿
还是得把镜组拿出来，才能取出刀片
总之我真的搞这个搞了快一个小时
还好我找到了一片真得很薄的钢片
搞得要死要活，还把其中一片菱镜都给用碎了一角(还好不影响使用)
终于他娘的把它弄进去了…..
比第一次还艰辛….
接下来锁螺丝的过程就没啥好看了
直接看效果喽

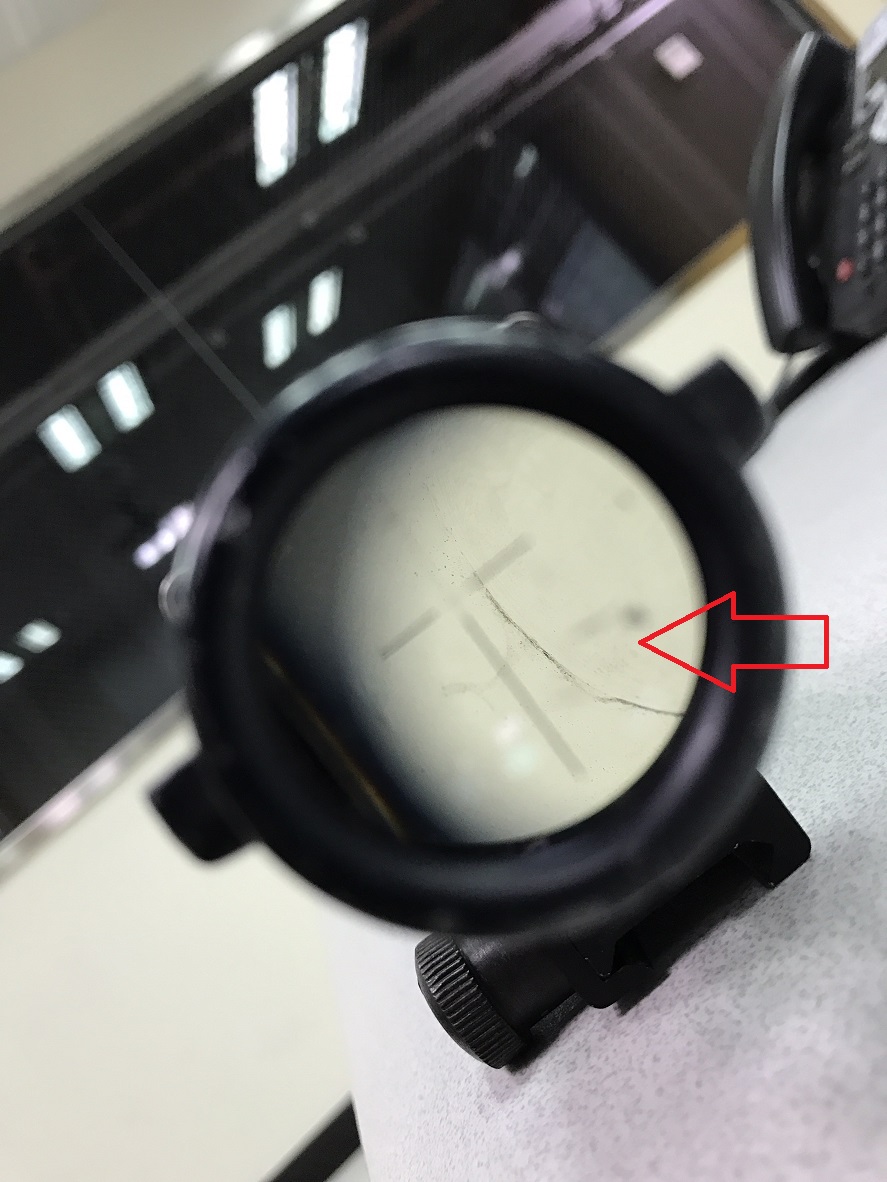

正常亮度下，那刮伤真的是…..
不过还好不是在中间，还是可以拿来用啦…
少了入尘，多了刮伤..XD
不过令人感动的是
他终于会亮了!

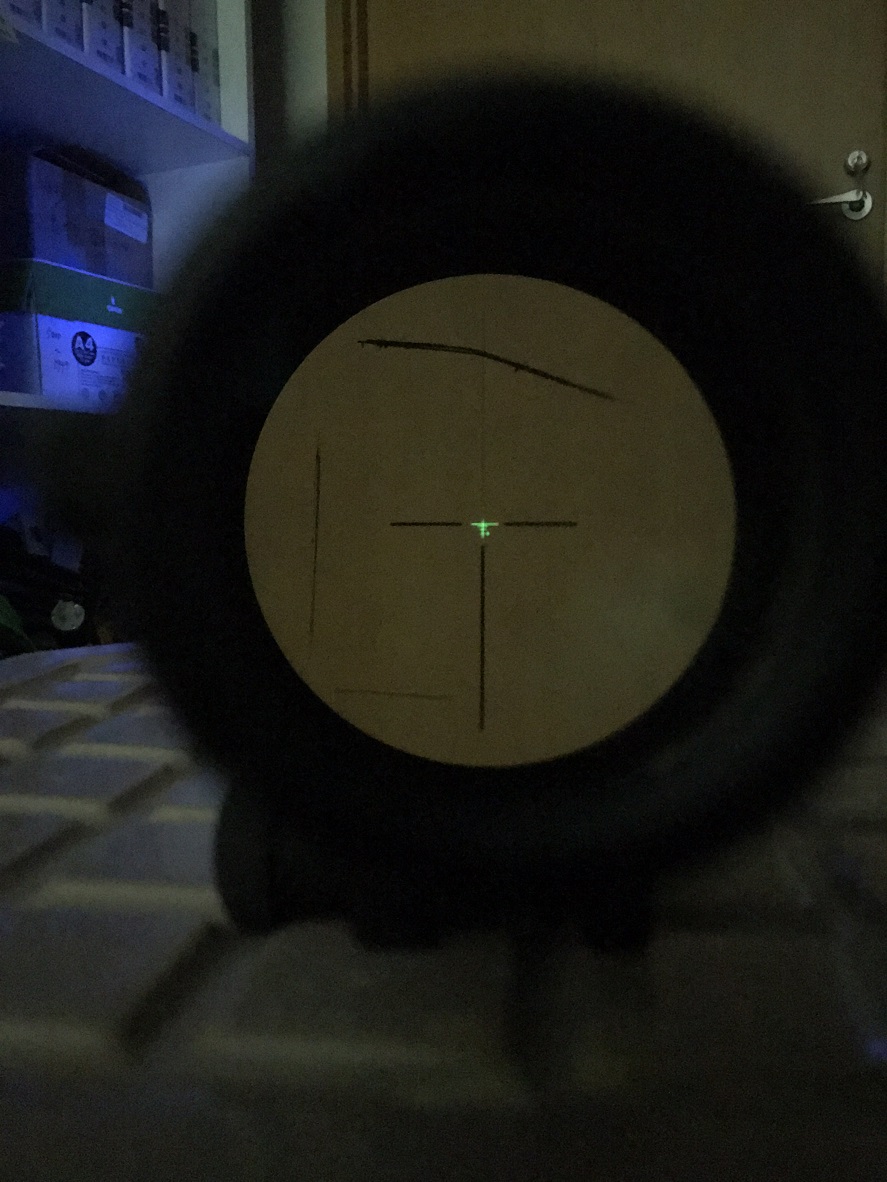

看看低亮度效果呗!
以上就是我的心得分享~
纯粹恶搞，千万不要模仿
否则后果自负XDXDXD
