2020年我们经历了太多
从年初的疫情开始令人难过的DEBUFF就在不断叠加
民间老话 60年一个甲子必有大事
对于Wargame来说
不用60年
96~08~20
12年就是一个世代
随着WarGame向3.0开始迈进
各家也在积极的行动
终于年终岁尾我收到了来自乖巧虎
价值1280人民币的一柄马来剑(大雾)

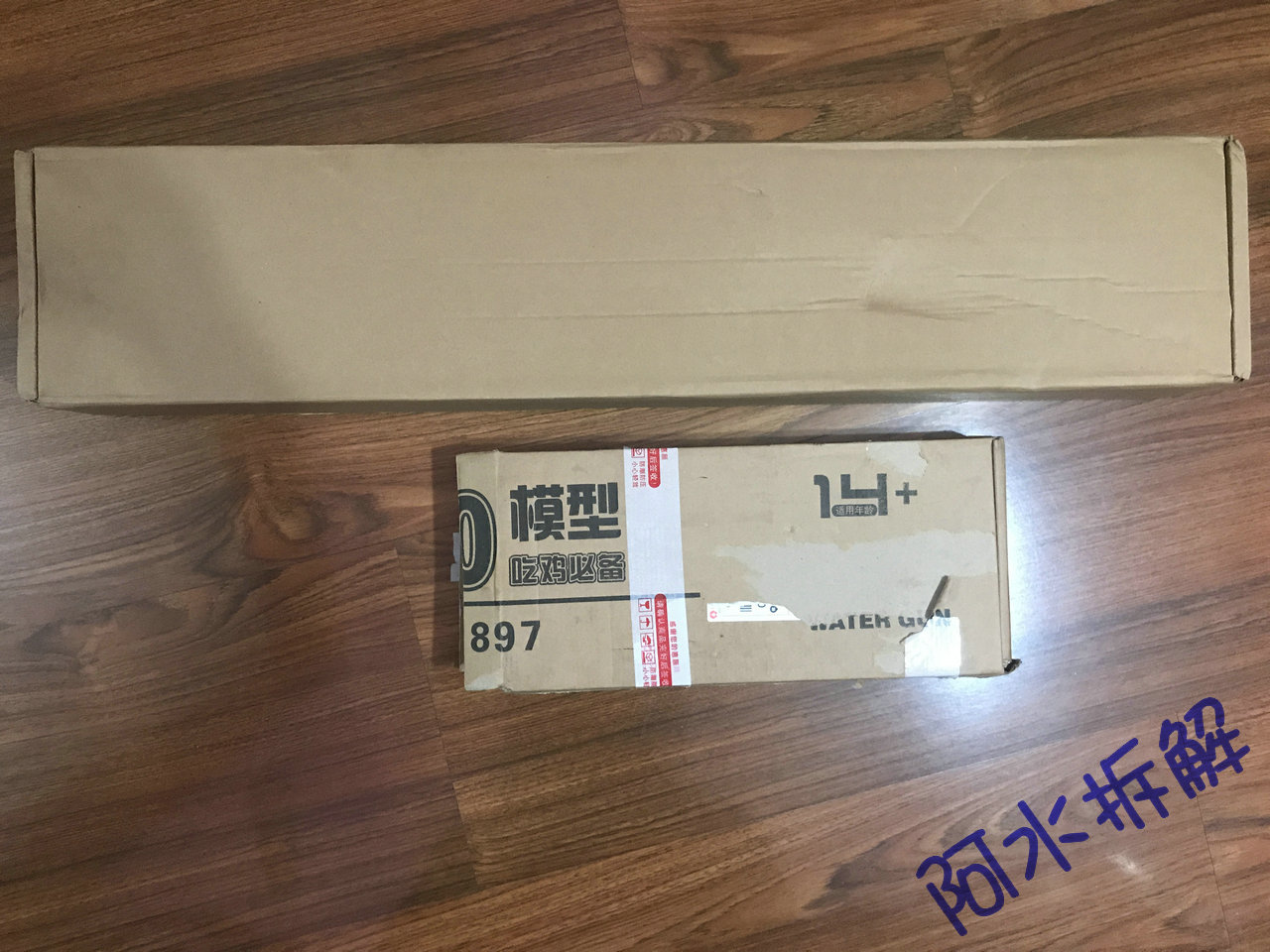

虎家一贯的蛇皮袋包装

同时附带的还有单独快递的后托但是从这个后托的快递包装来看貌似后托是本体上面的长盒子才是附赠的前截

无任何印刷的包装内附一层锡纸这让我想起了后BB时代厂家出货都是无印刷的包装或者直接原包装拆开反向包装把印刷层放在里面

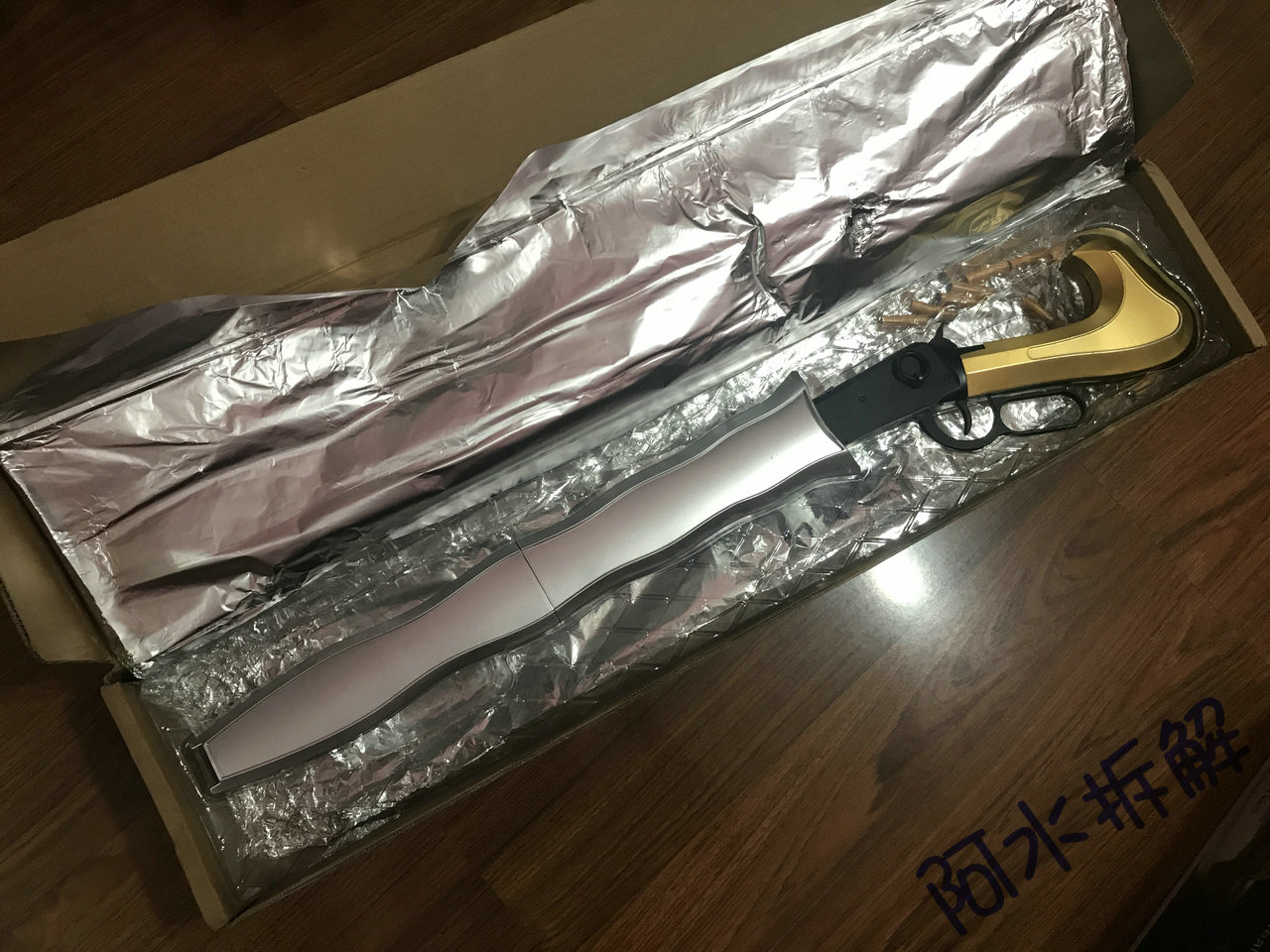

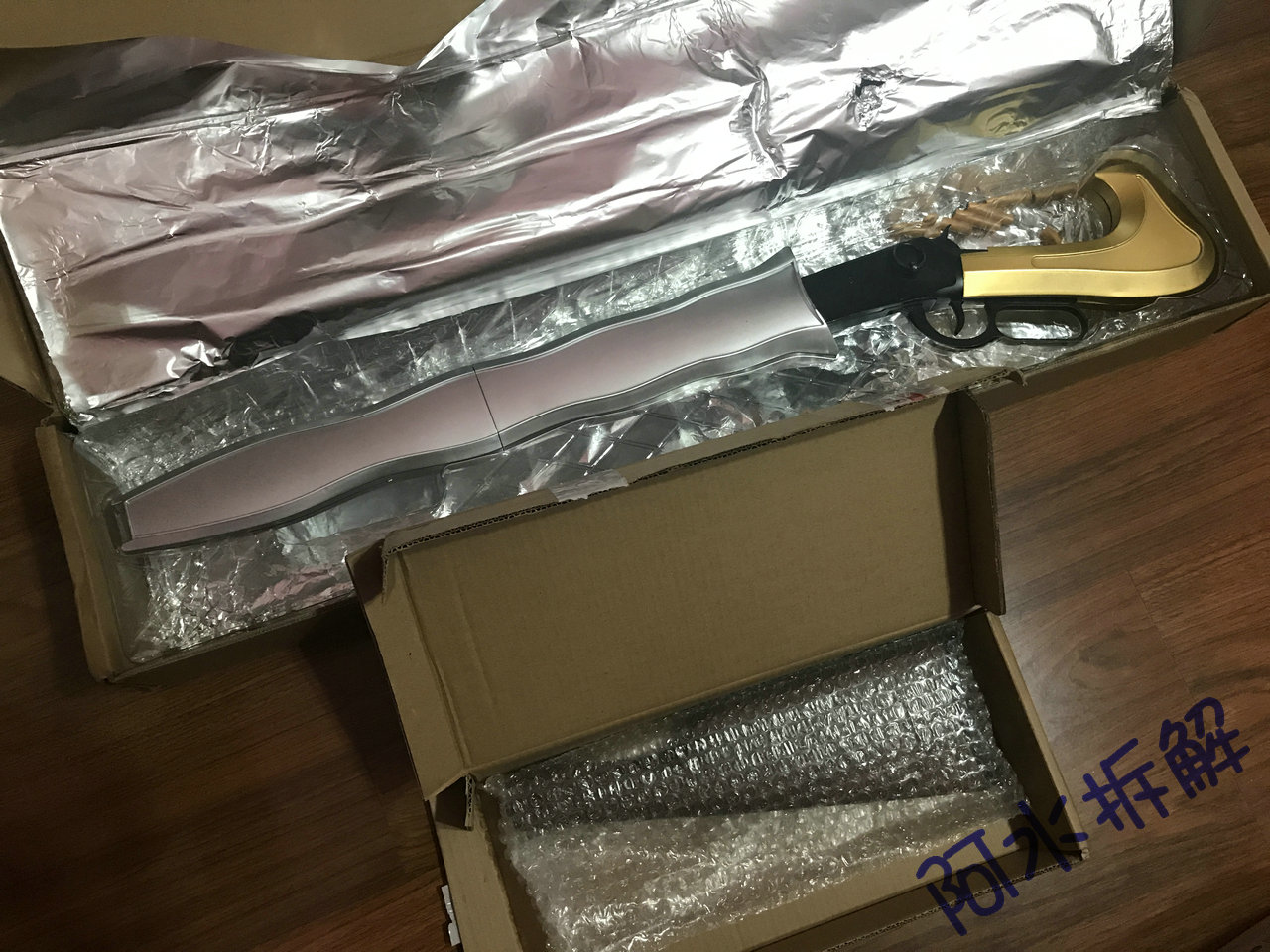

打开后就是马来剑的本体了

附赠的后托也小心的用气泡纸包好

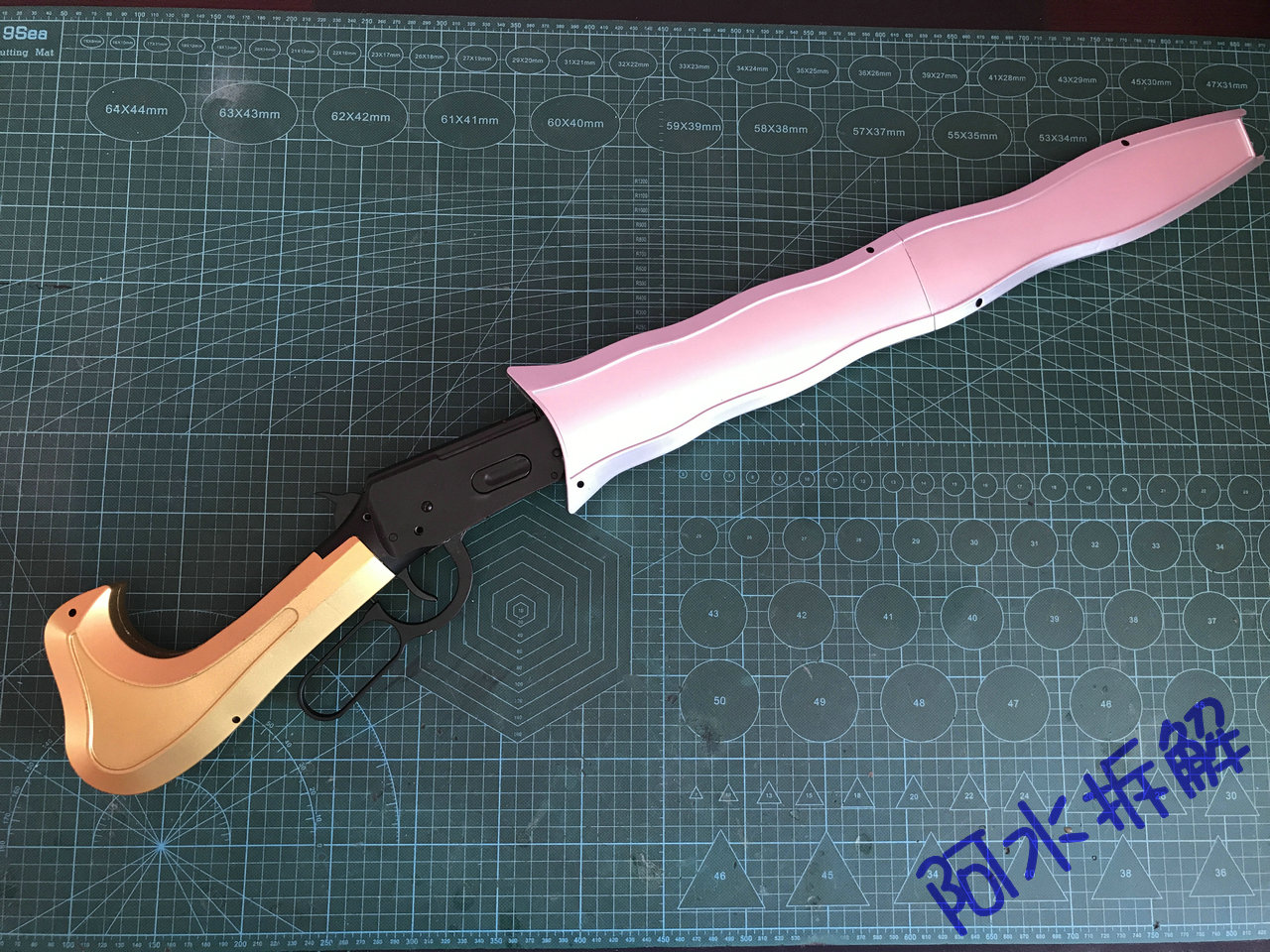

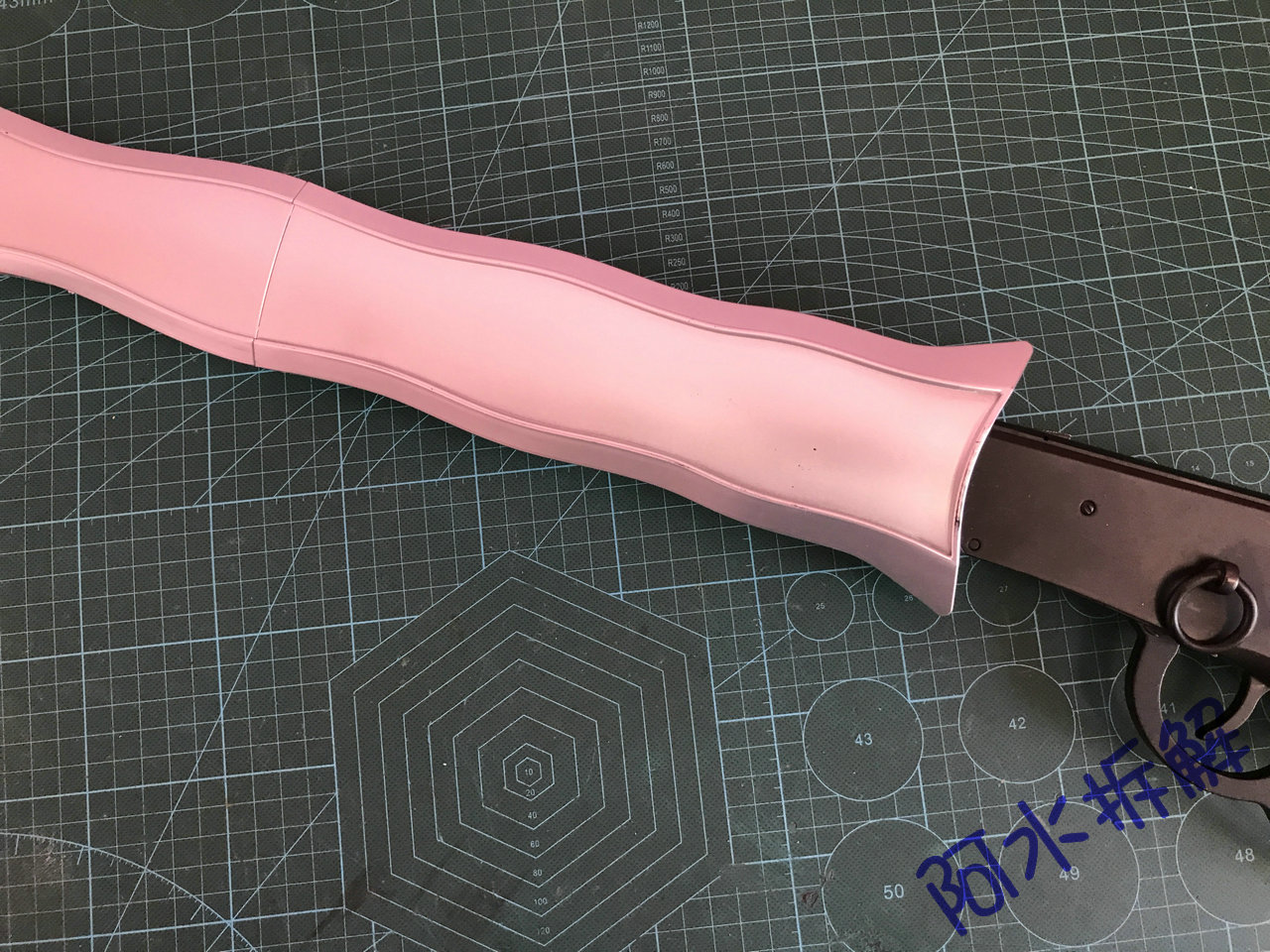

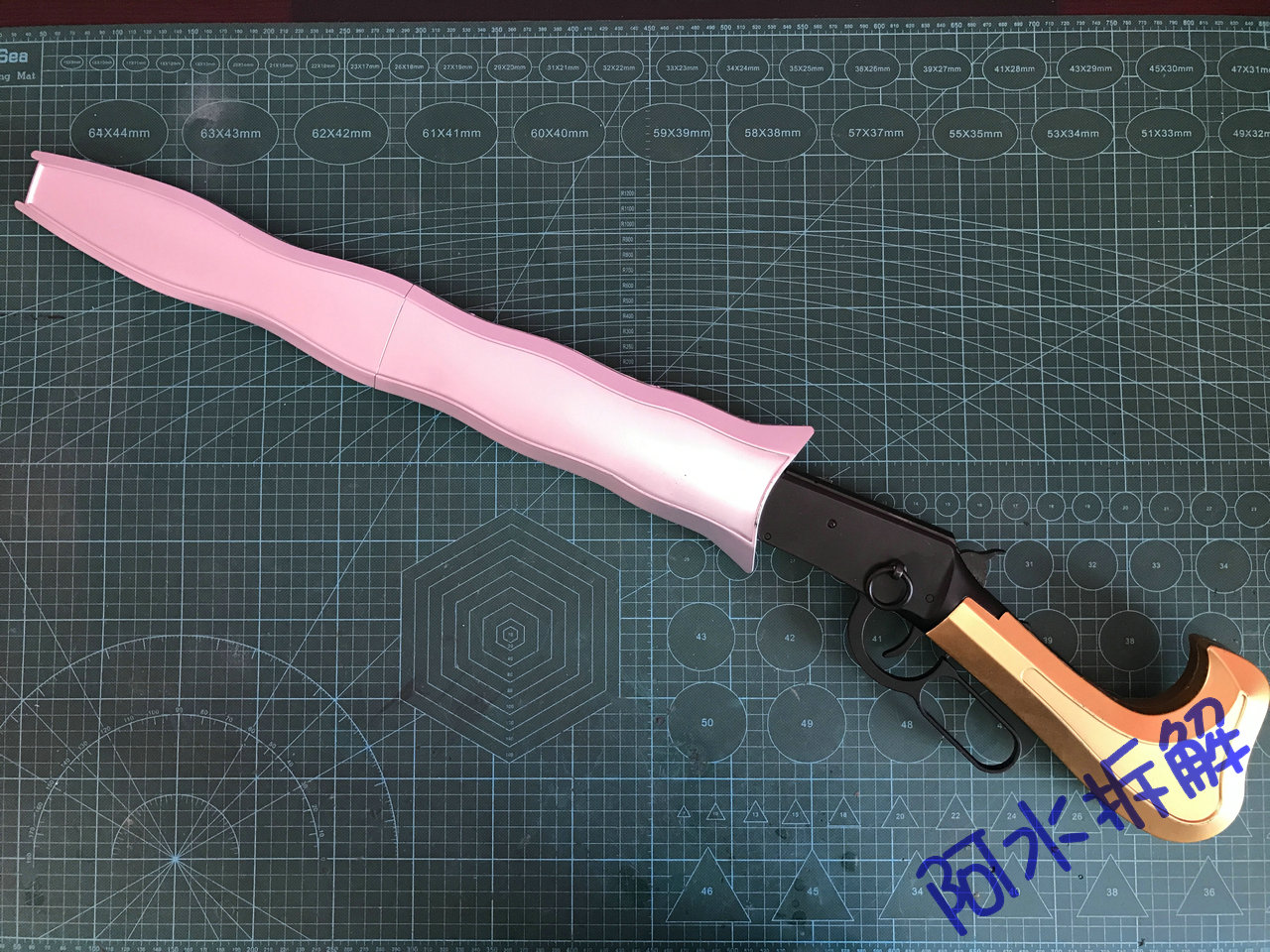

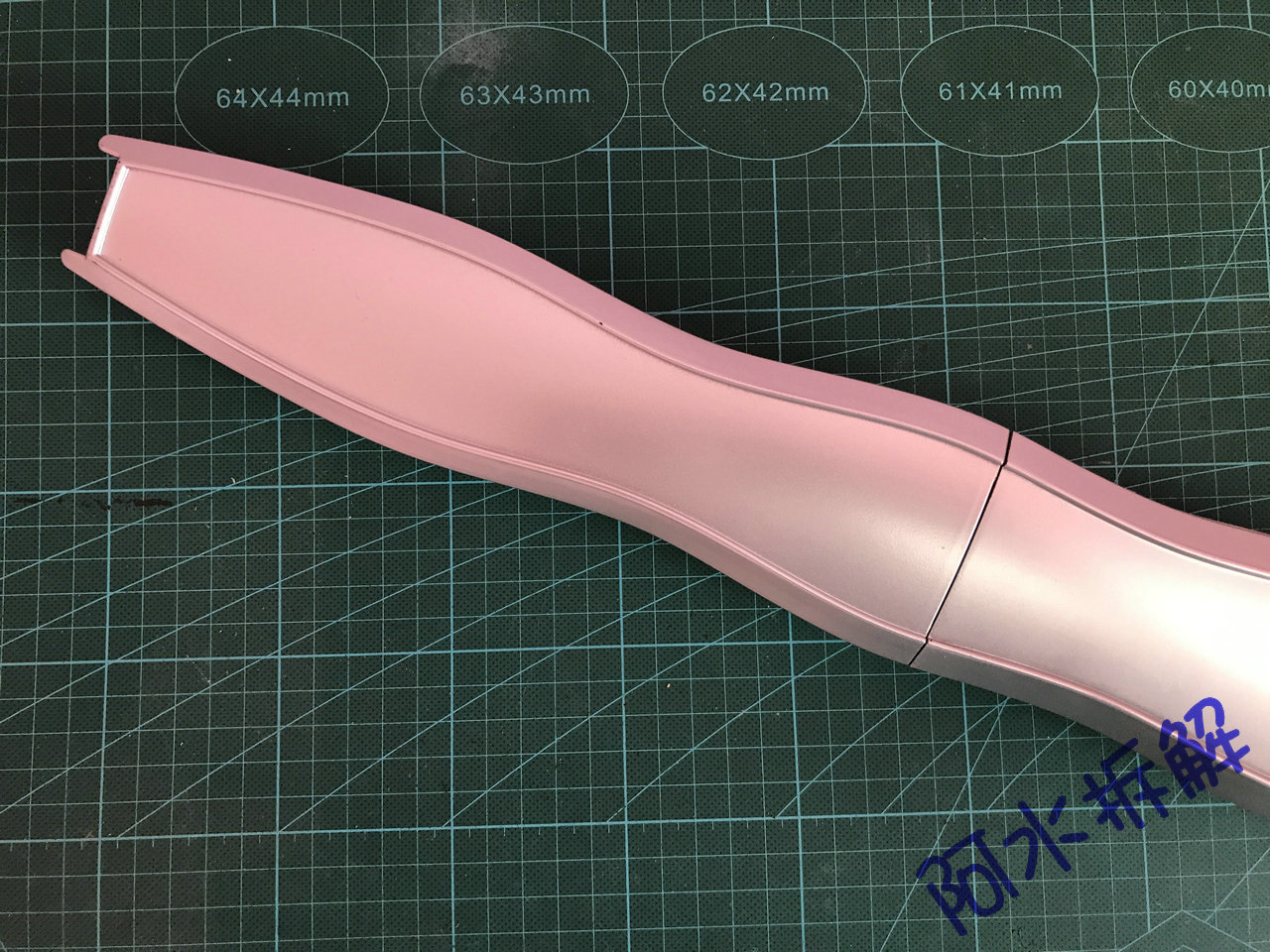

拿出这把马来剑貌似长度还真的像那么回事

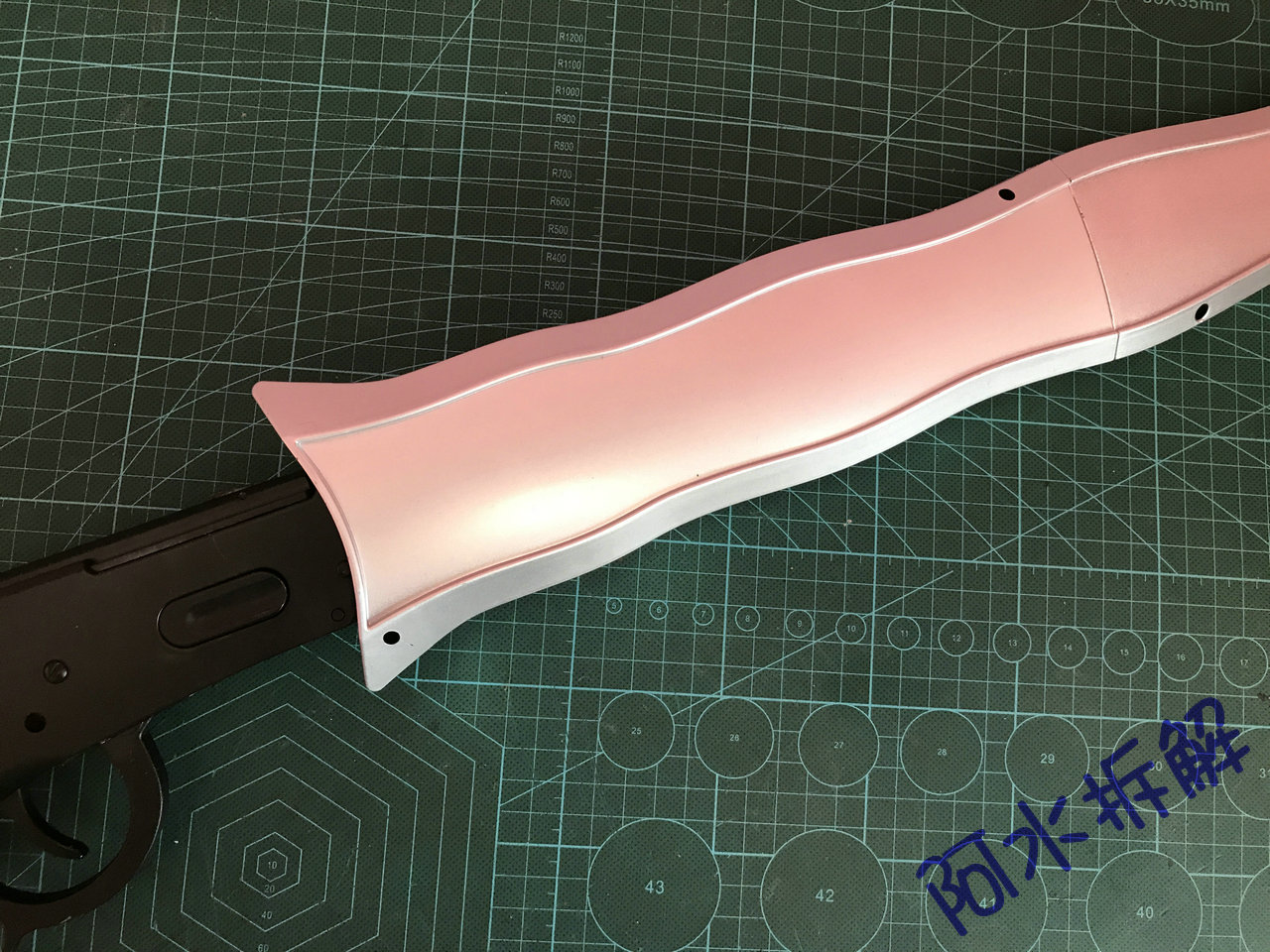

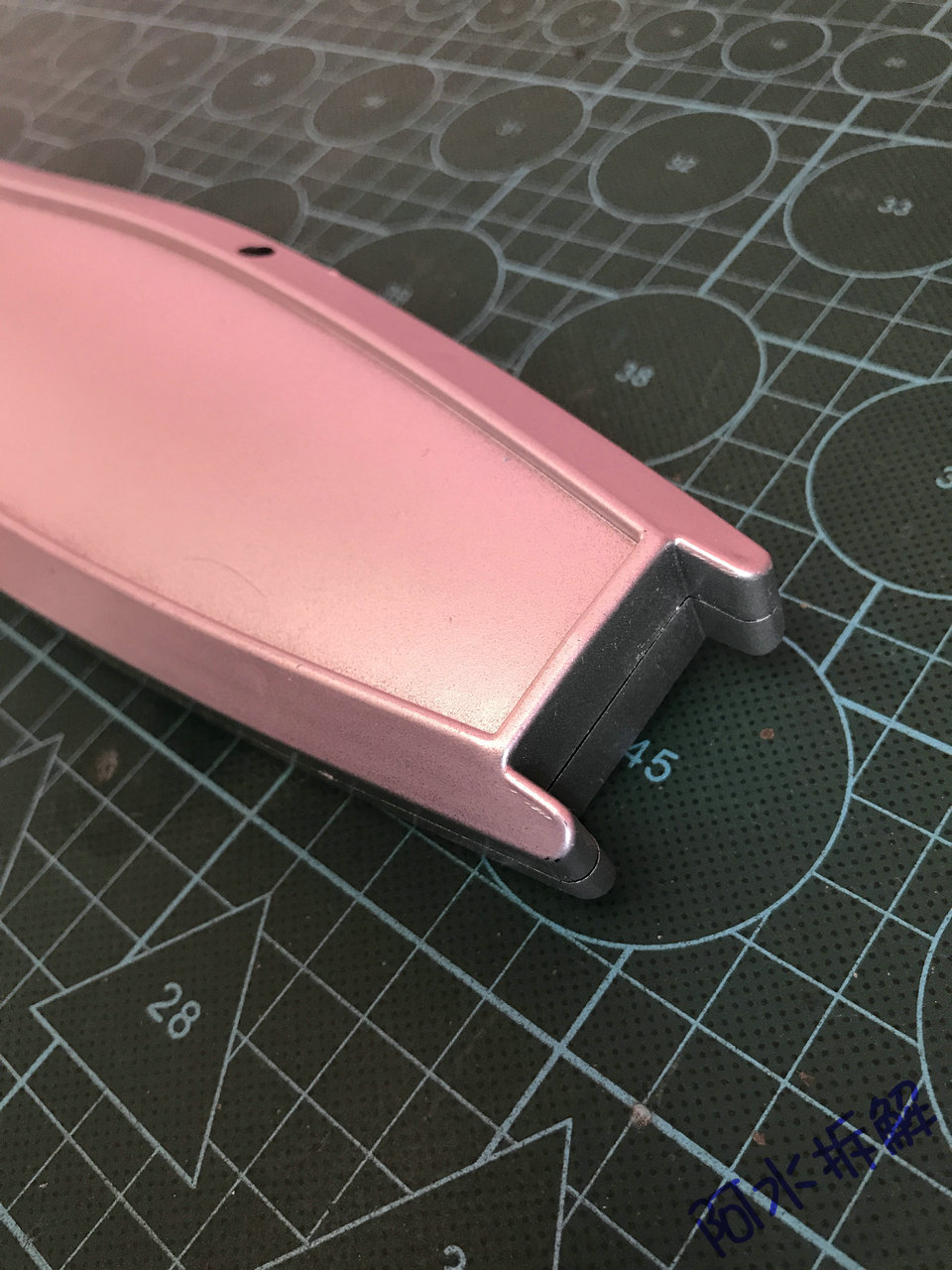

这剑尖是怎么回事阳电子炮准备启动?

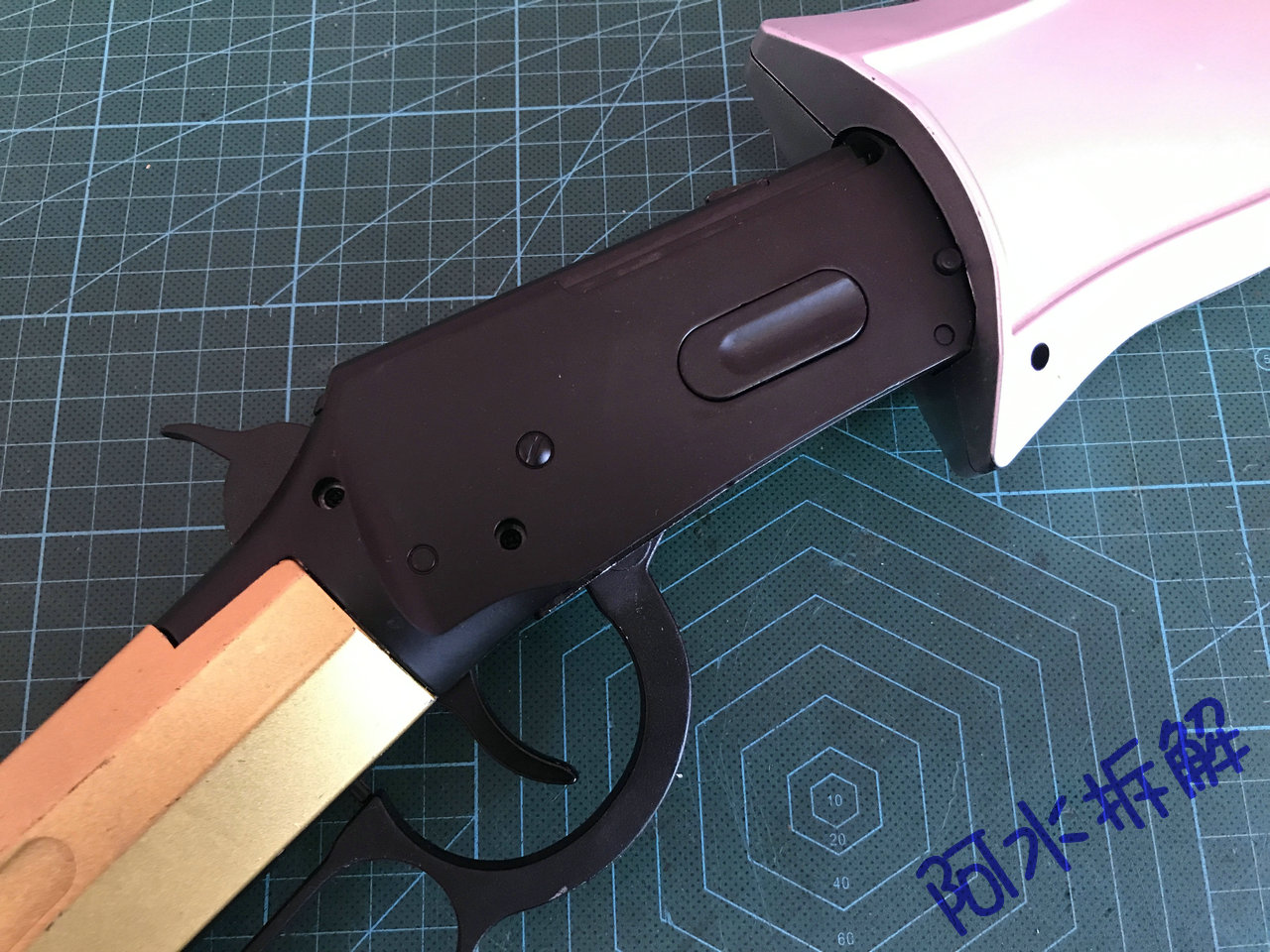

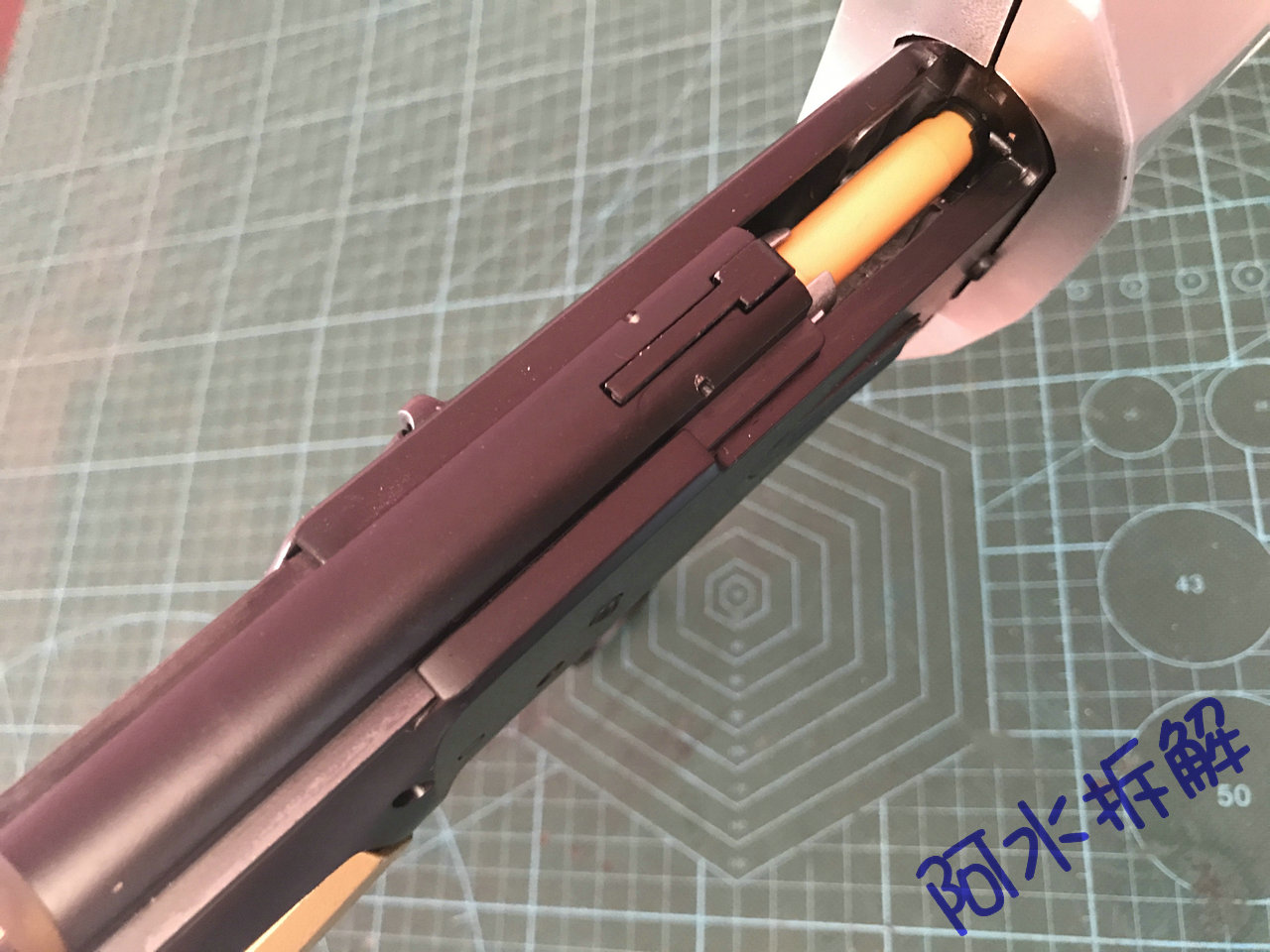

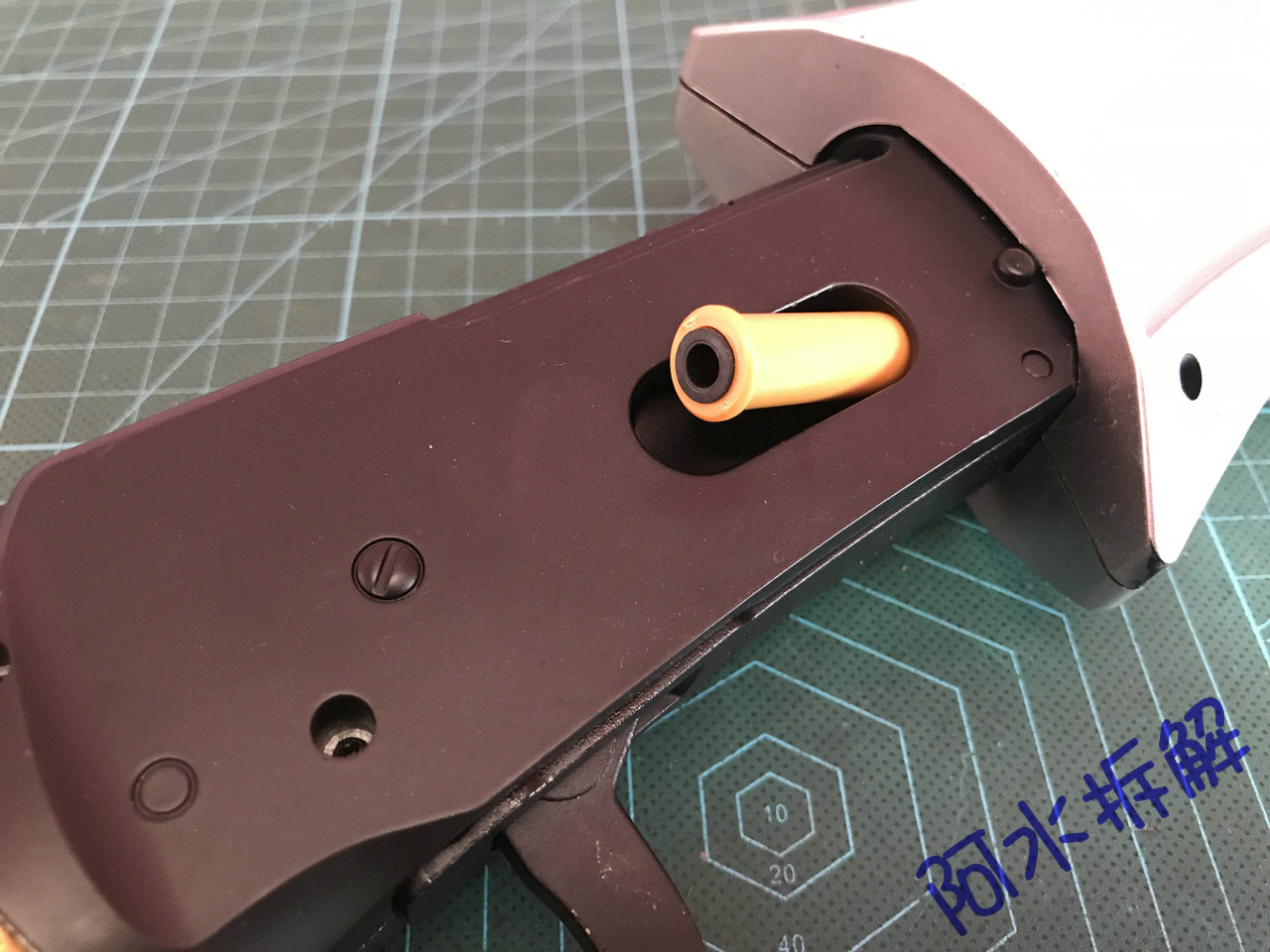

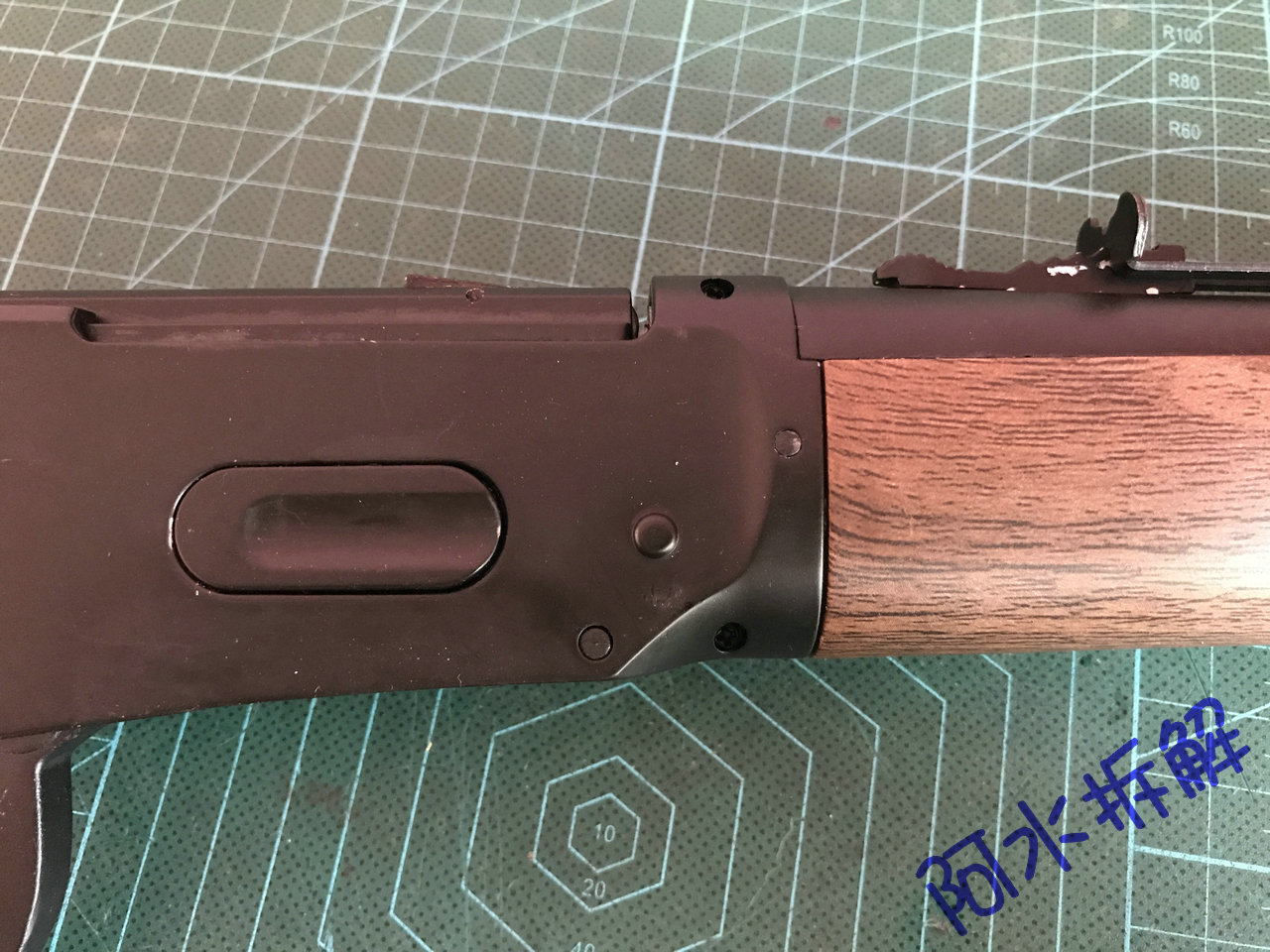

和真铁一样也是从侧面的小窗向内塞入弹壳

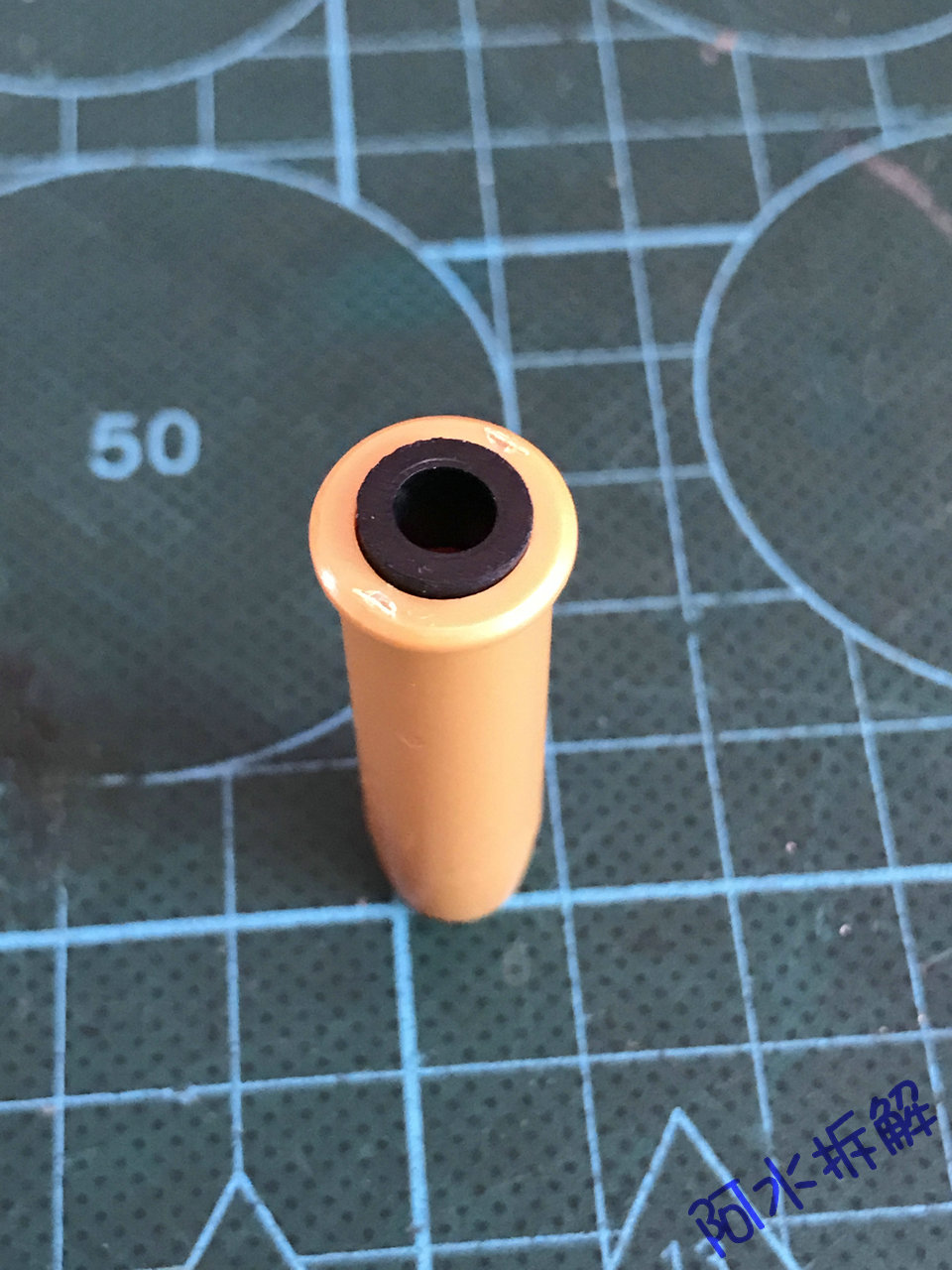

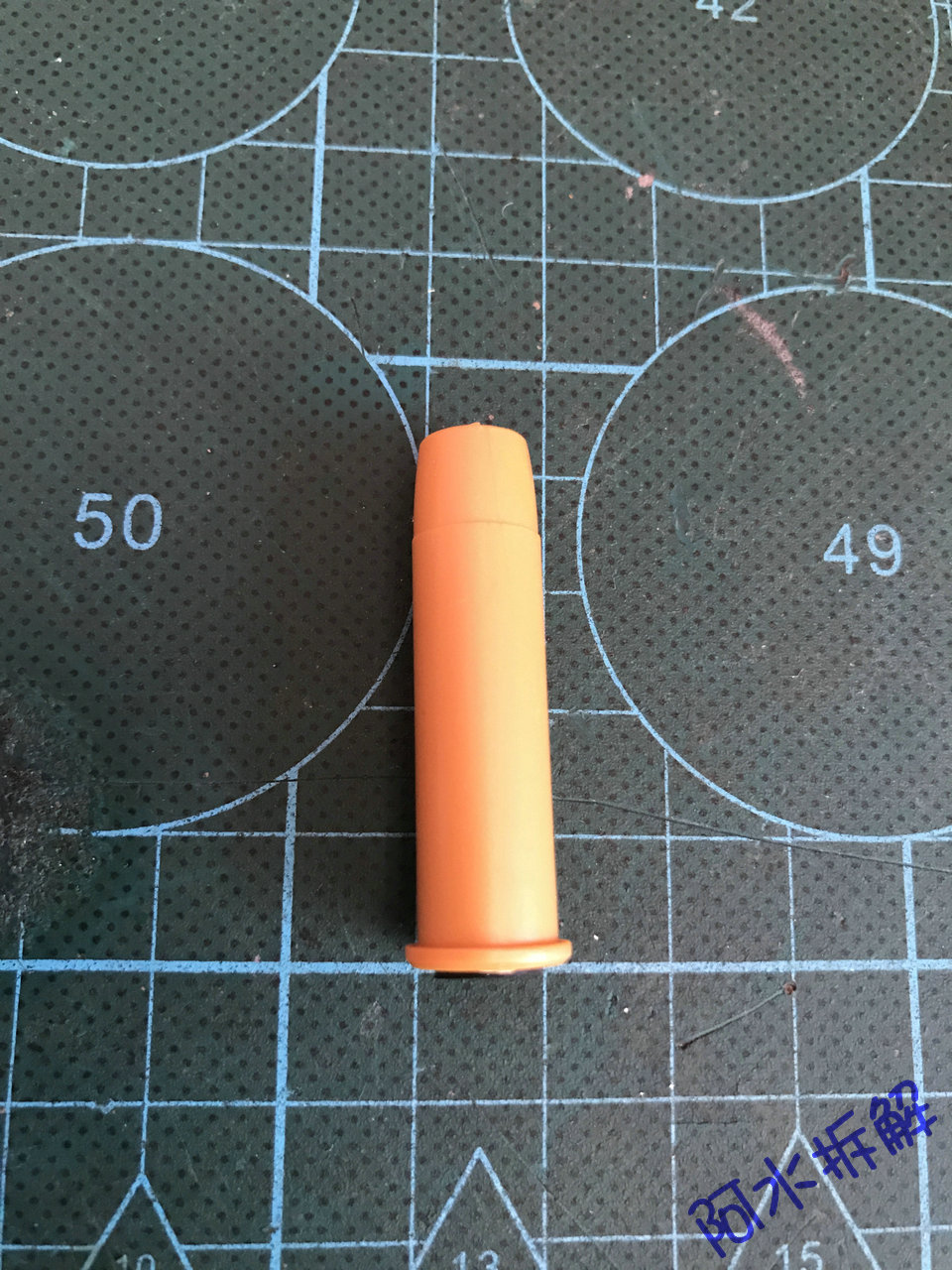

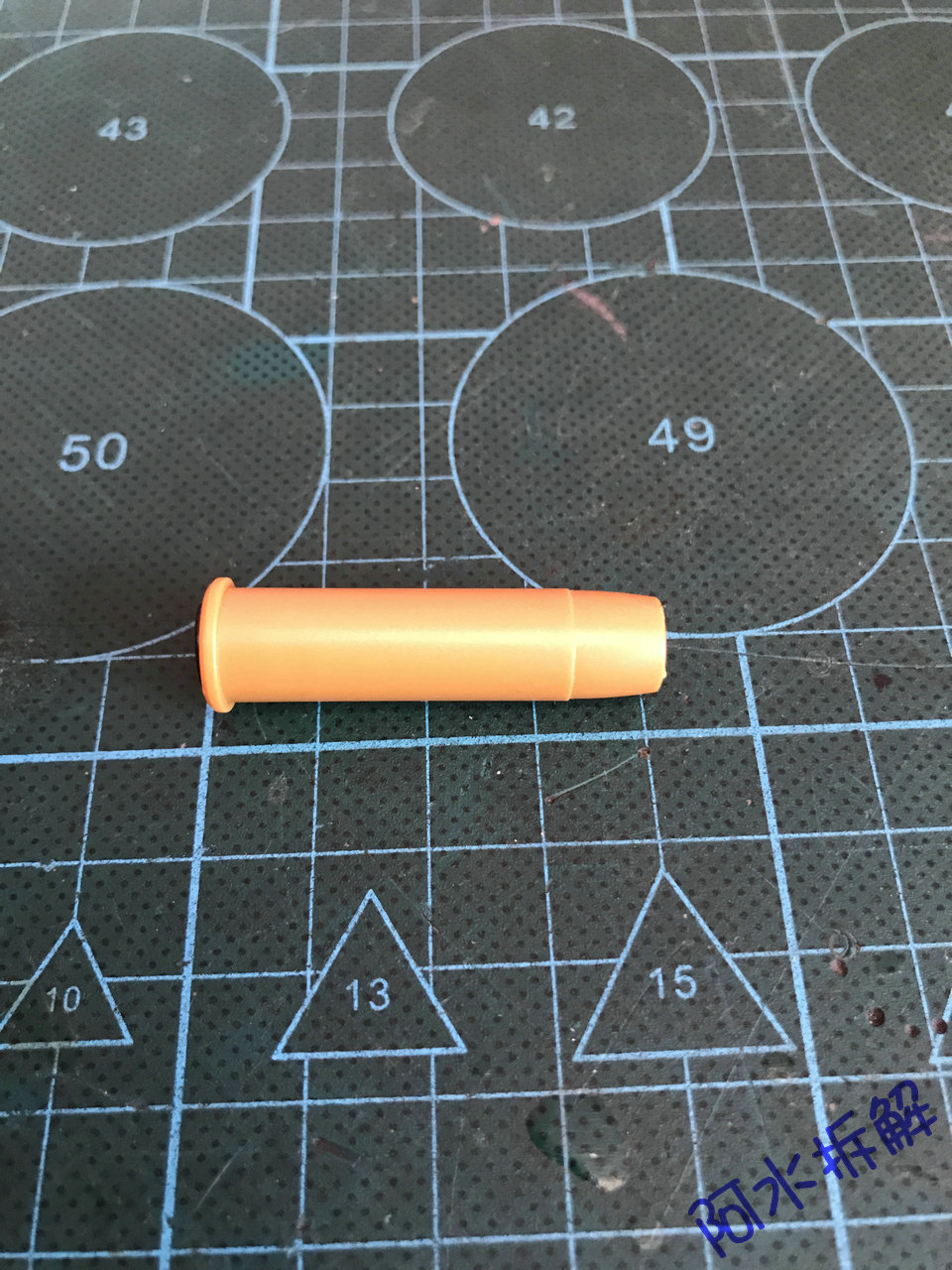

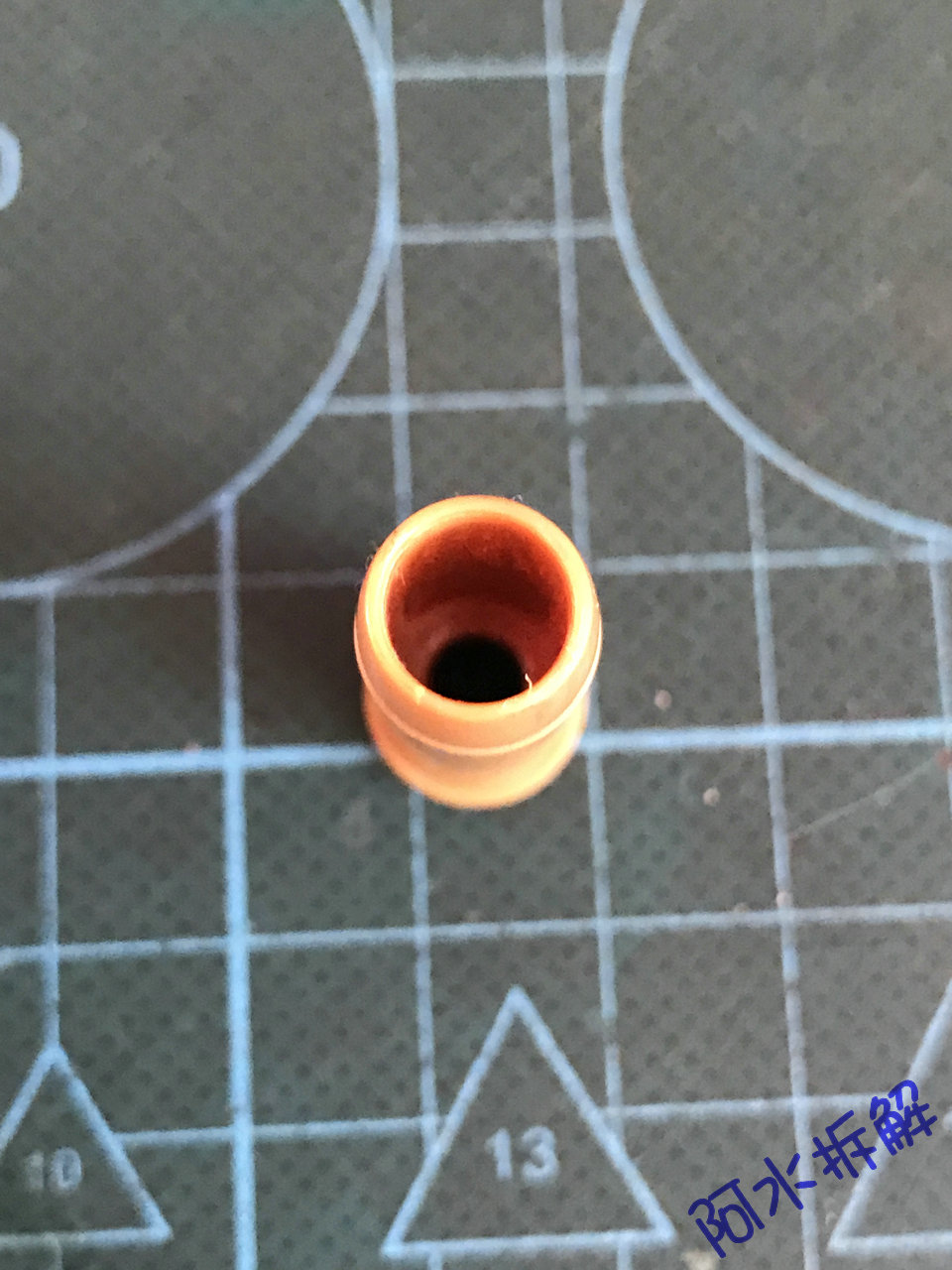

弹壳基本还原

后端胶圈有些不同这款弹壳底部并不是平面而是胶圈凸出来一块

枪身底部杠杆还有些合模线

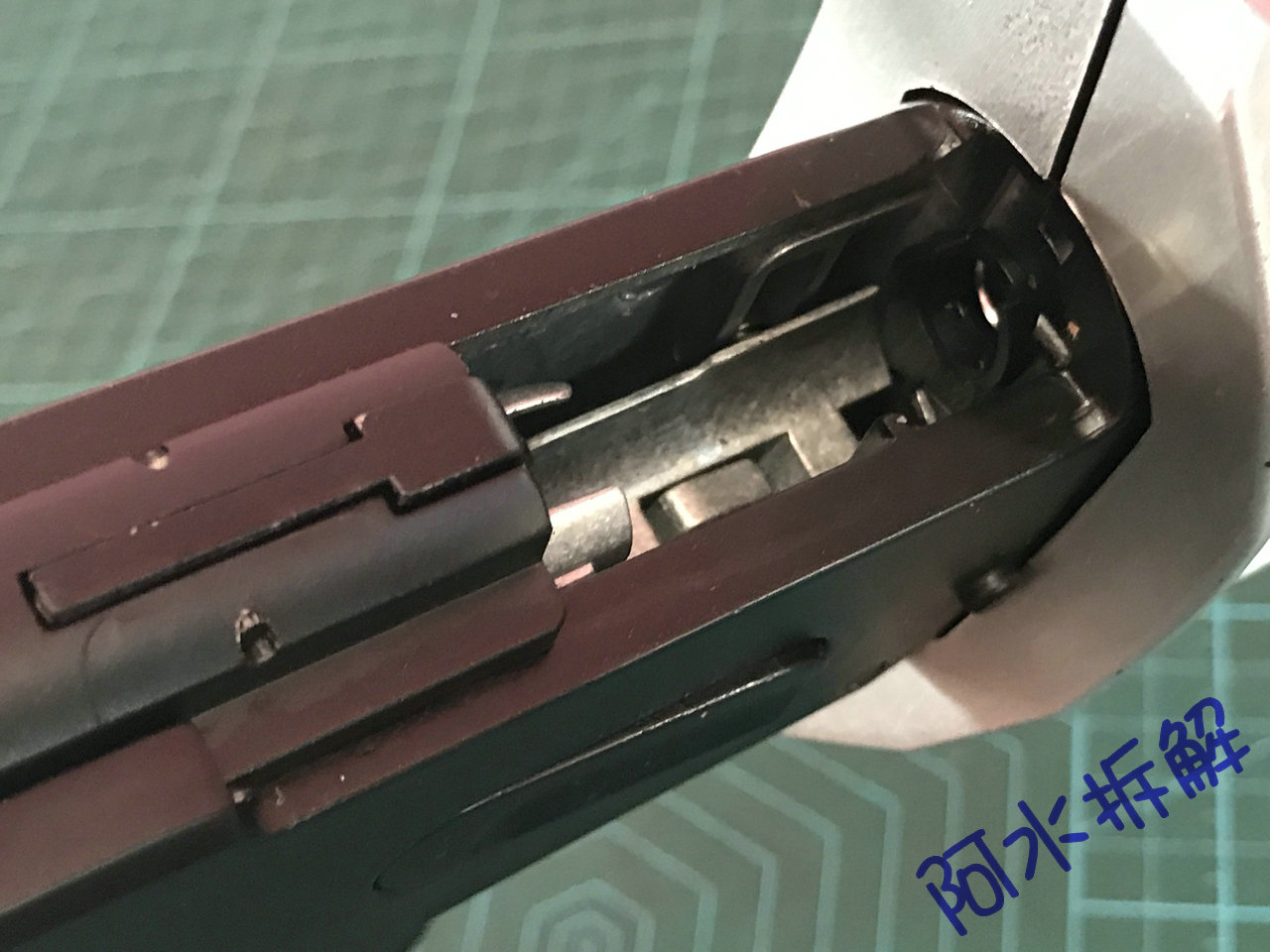

上部的枪机和抛壳钩

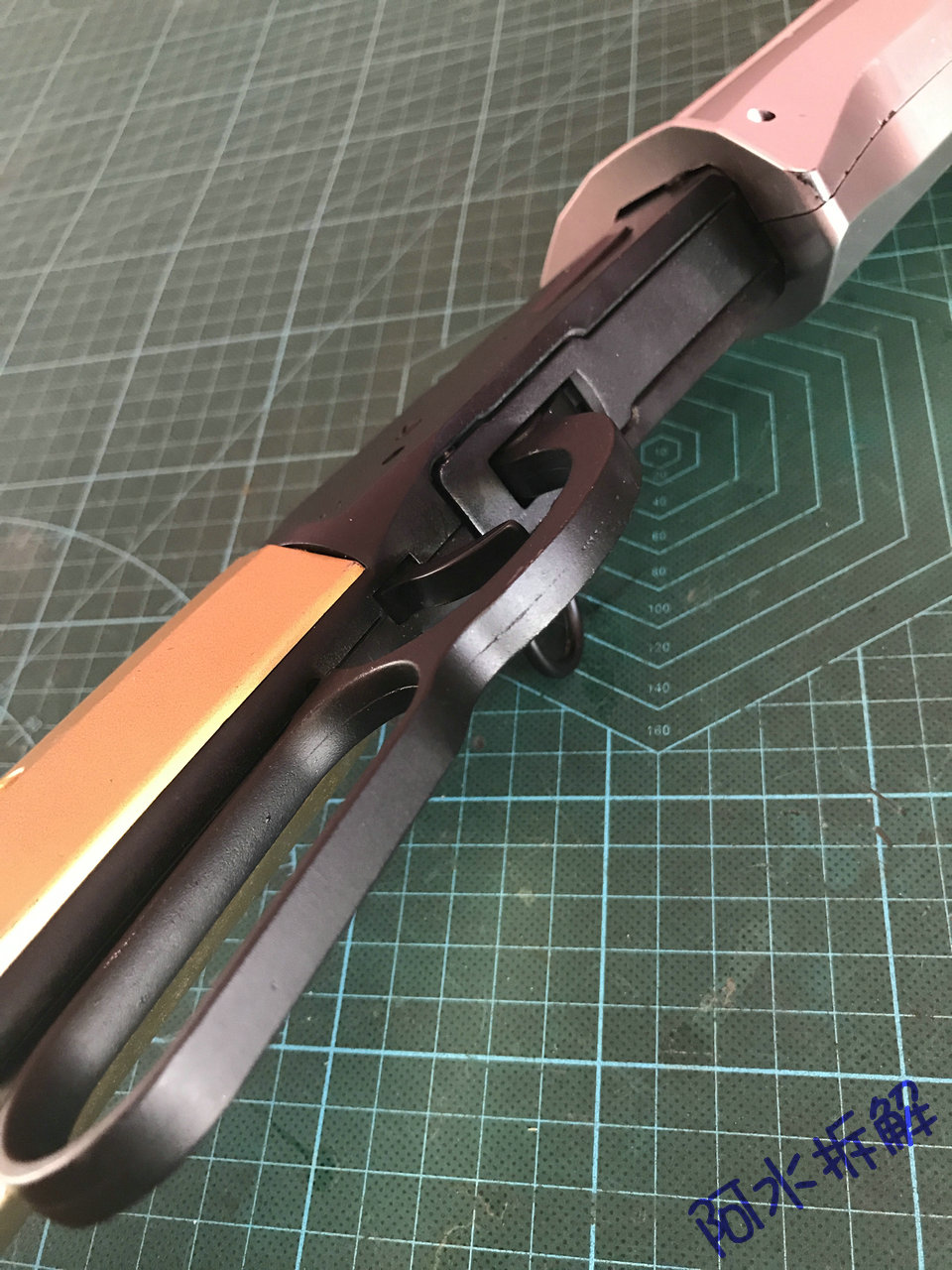

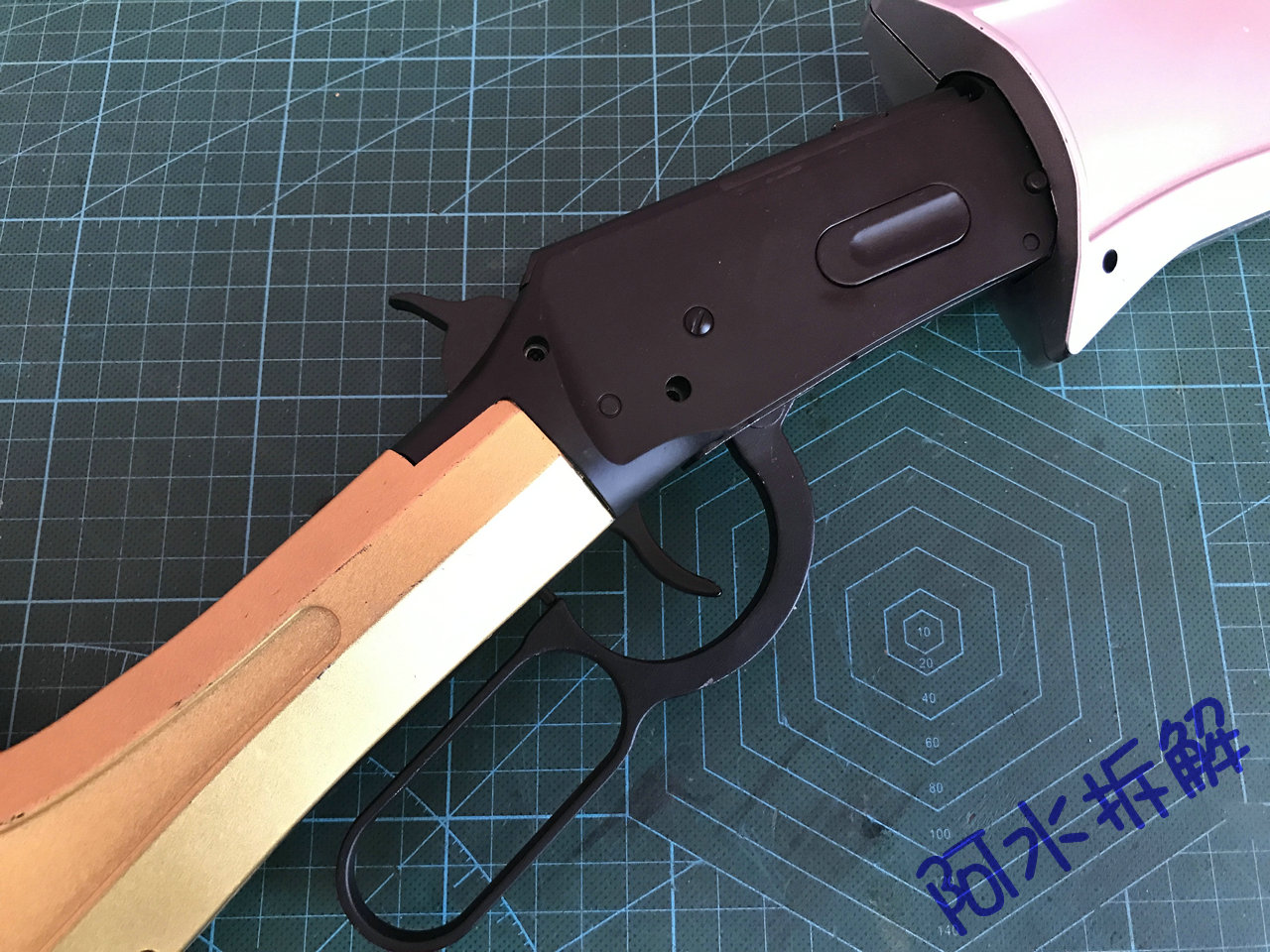

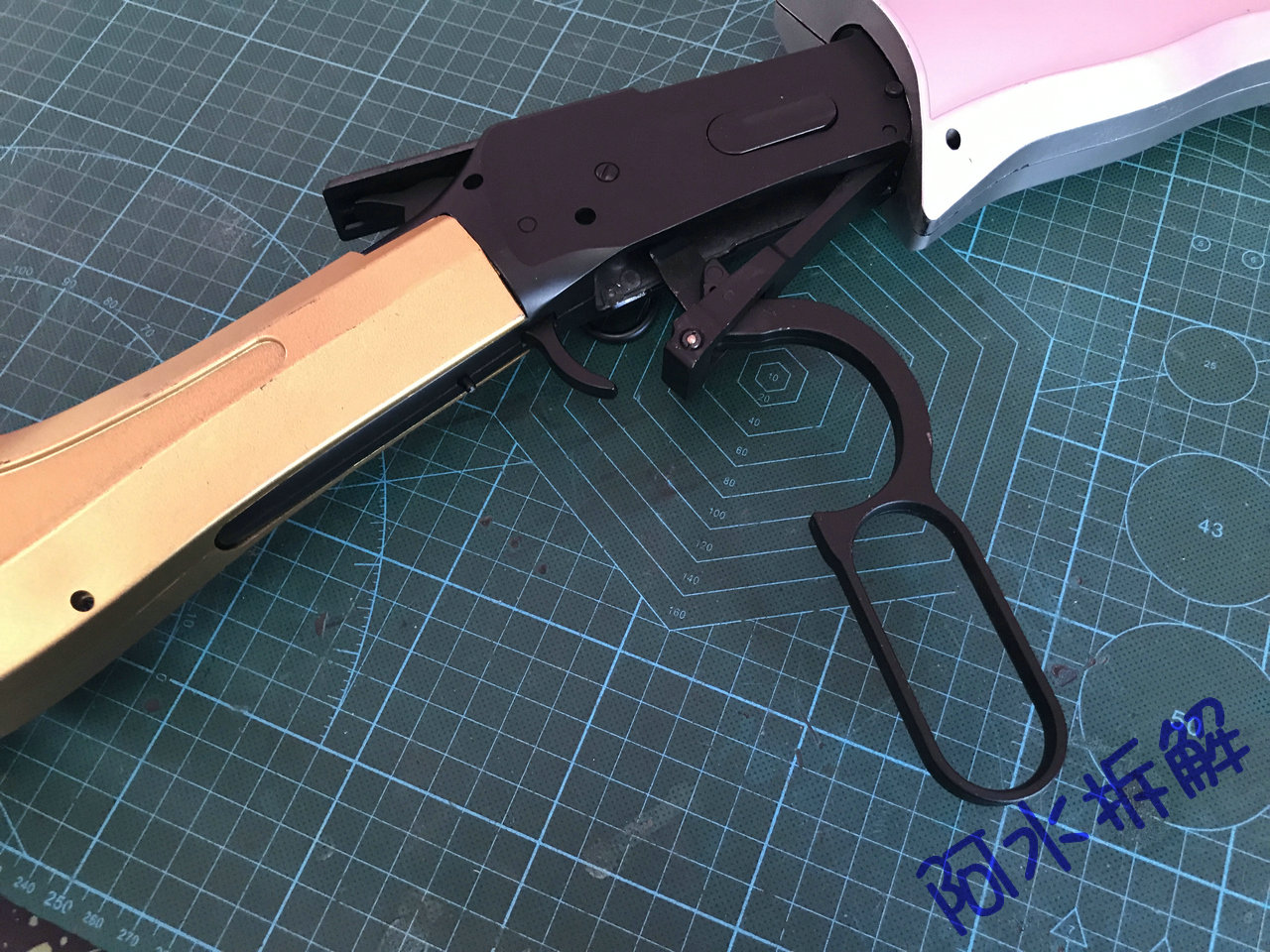

杠杆打开时的样子

带上弹壳

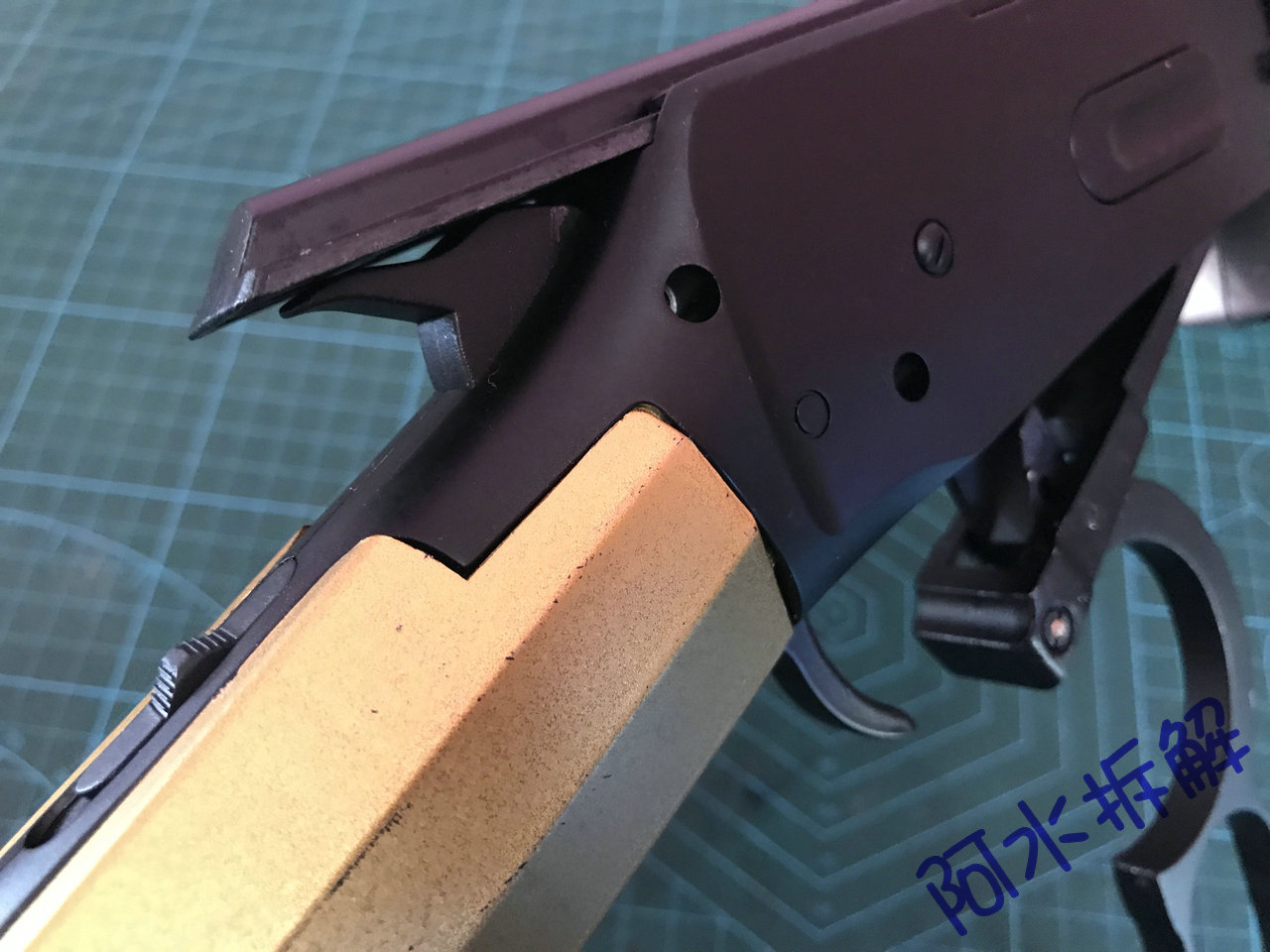

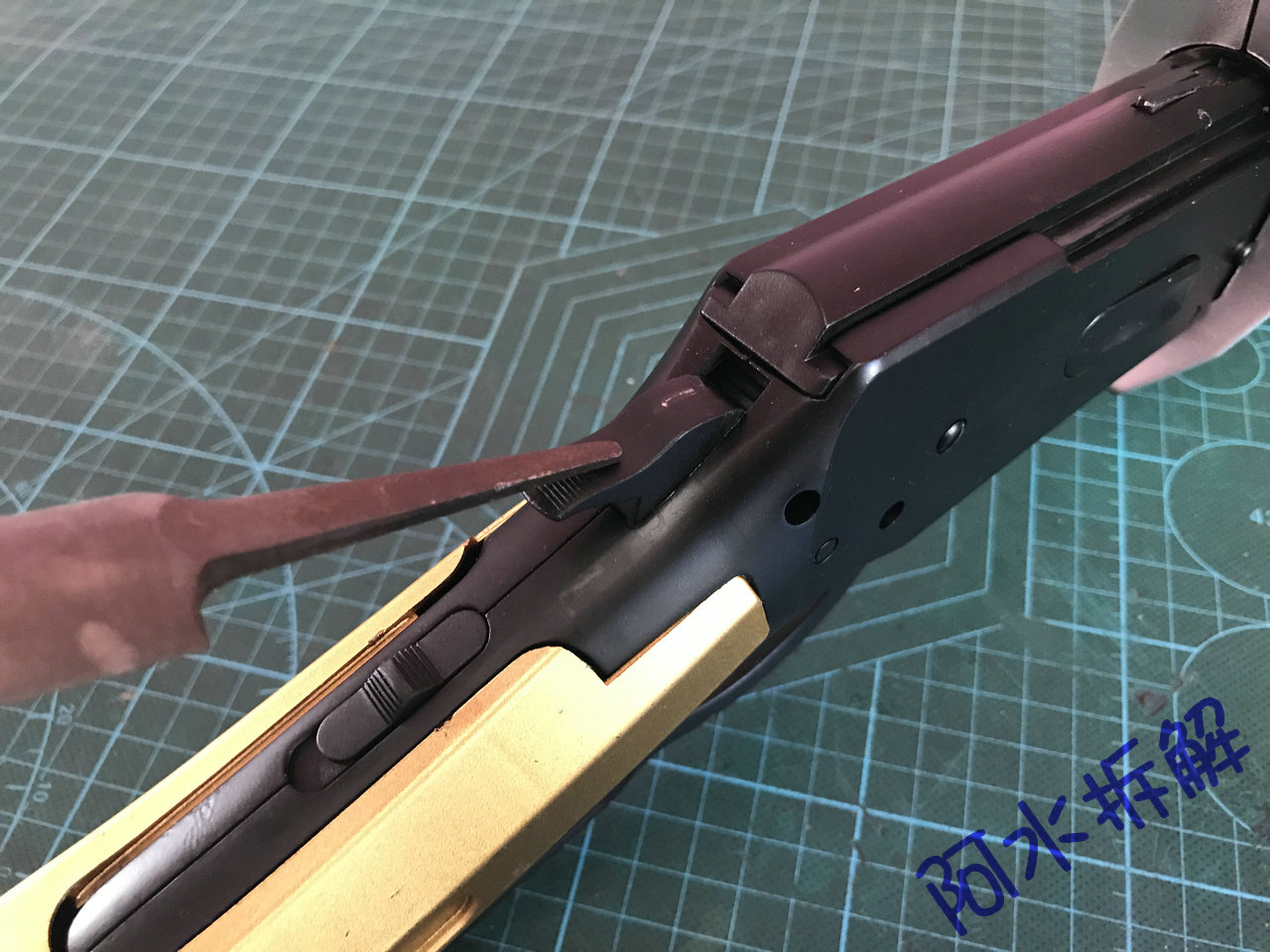

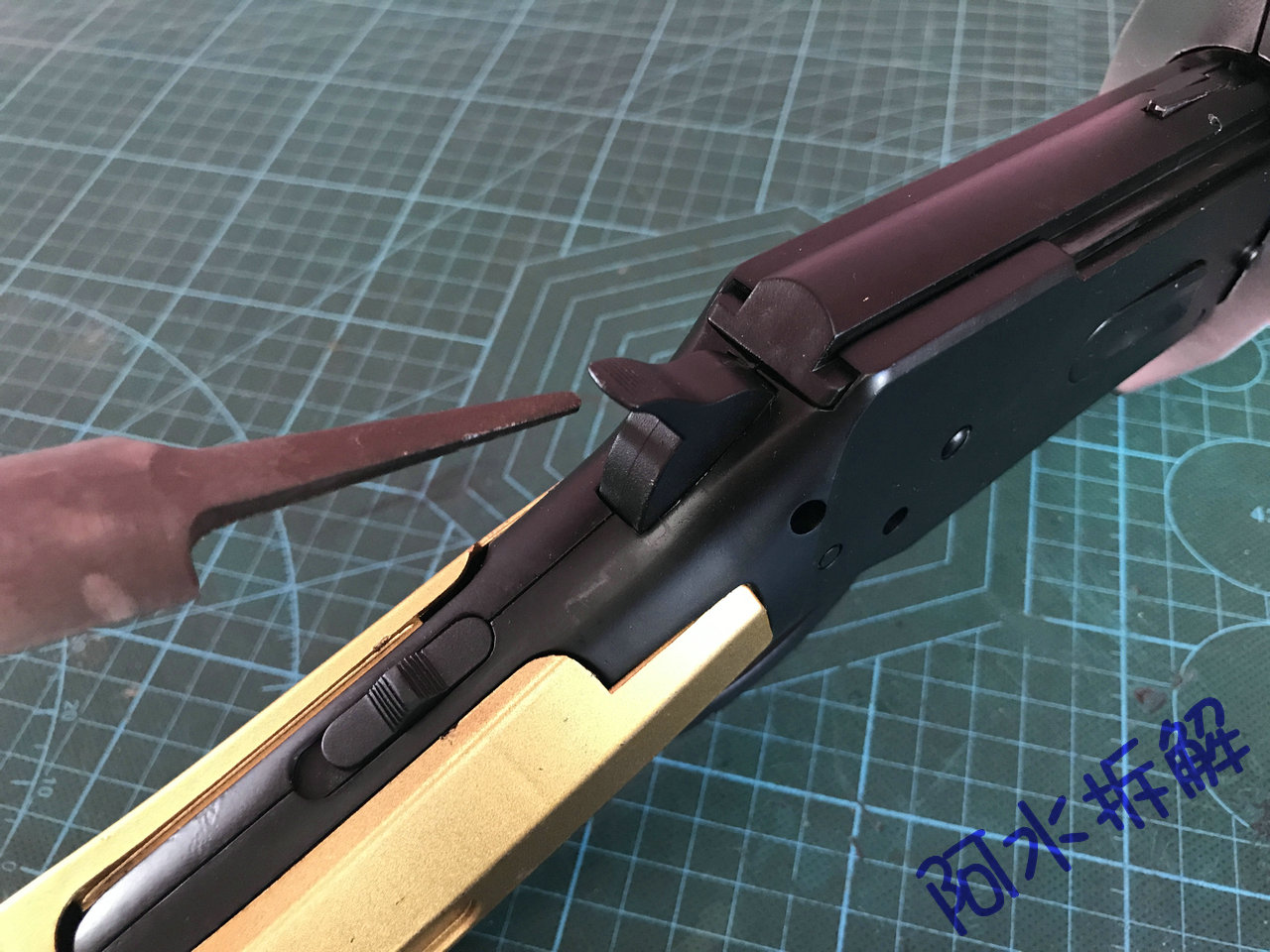

枪机拉到后端可以压下击锤不过可惜击锤只是摆设

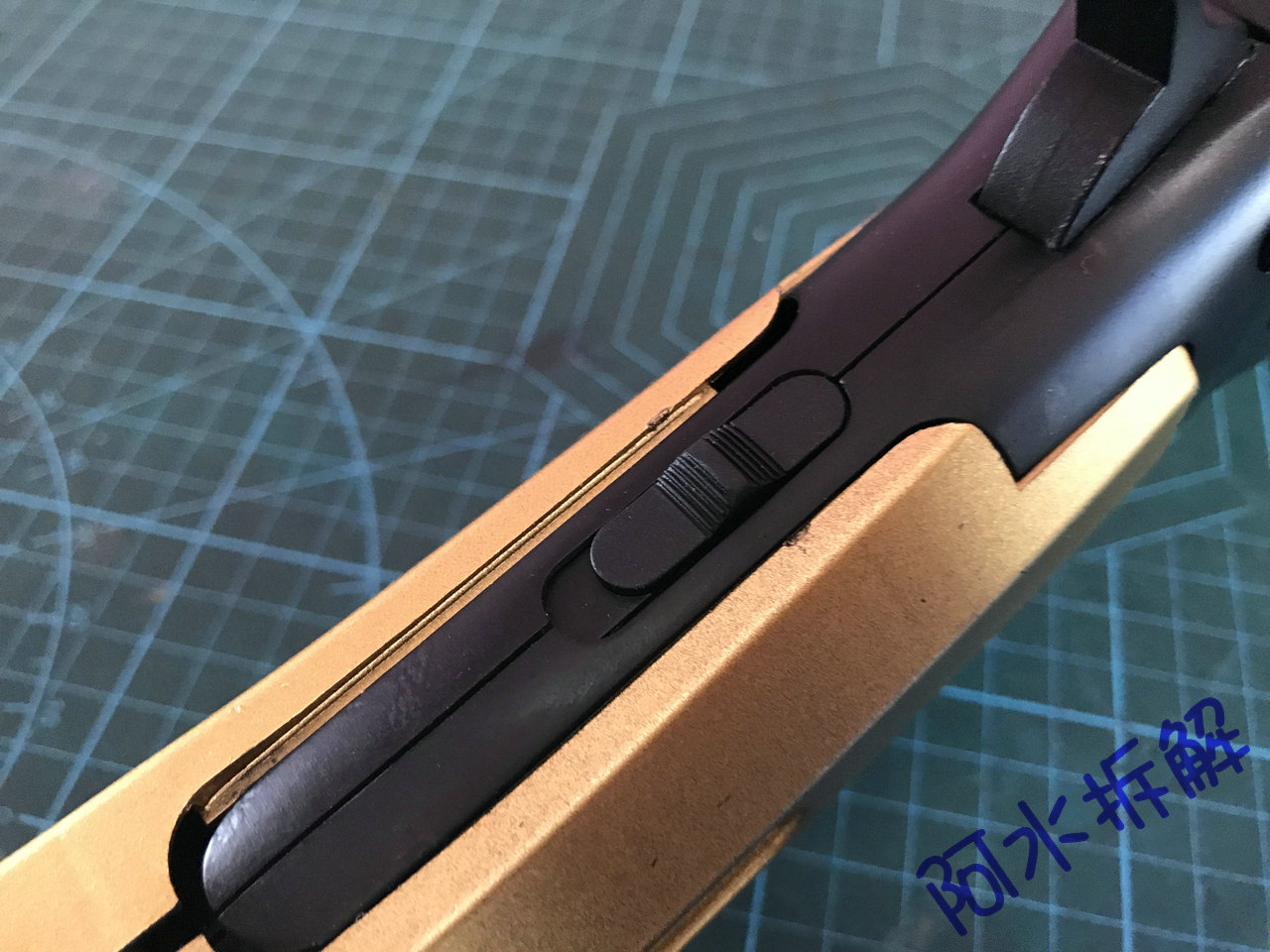

下端的保险设置的很有创意还原了真铁的构想

击锤可惜了

压下松手就弹回去并不是真正联动

也是无意义的装饰

弹膛特写可以看到全部锌合金构件

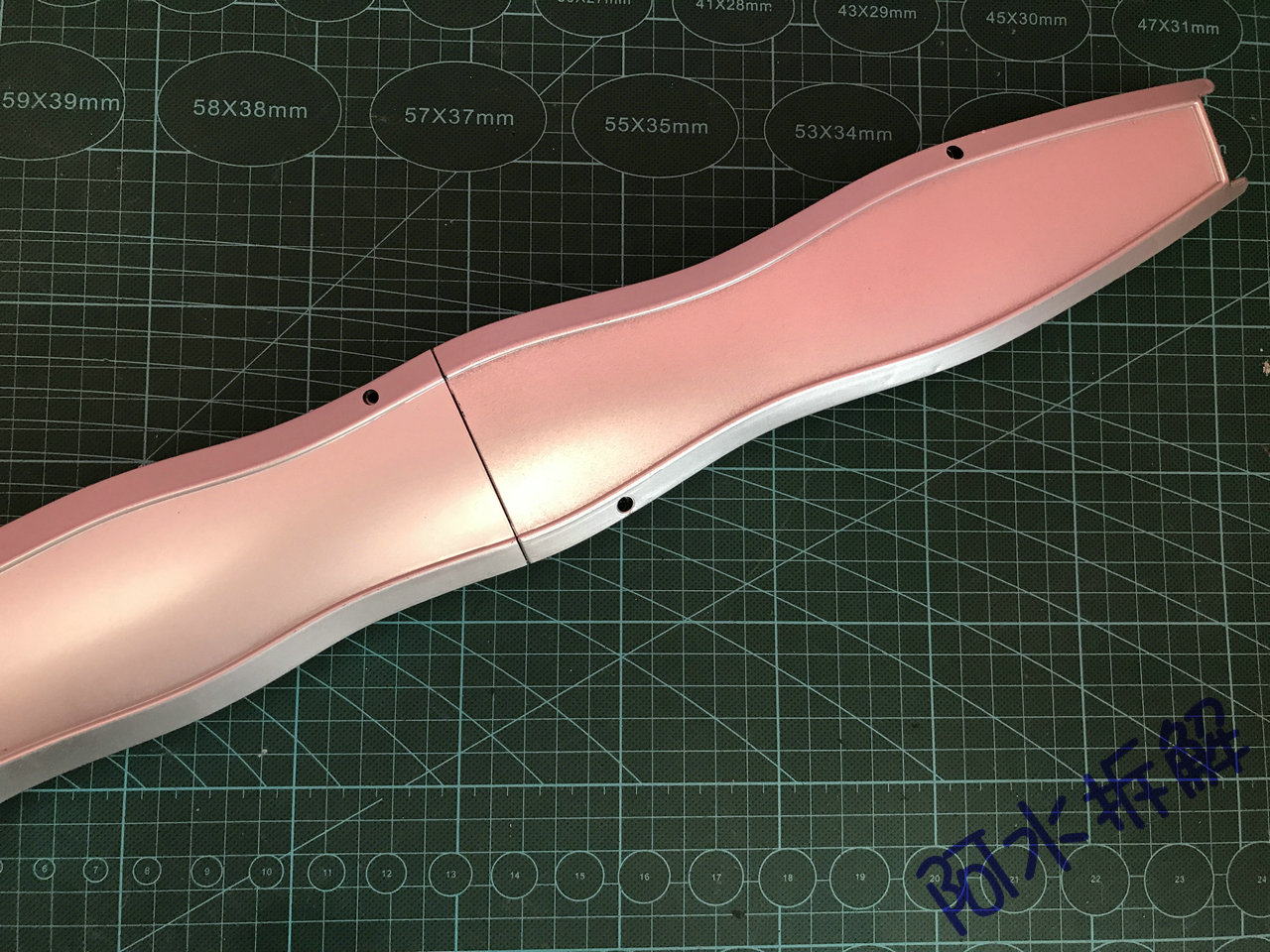

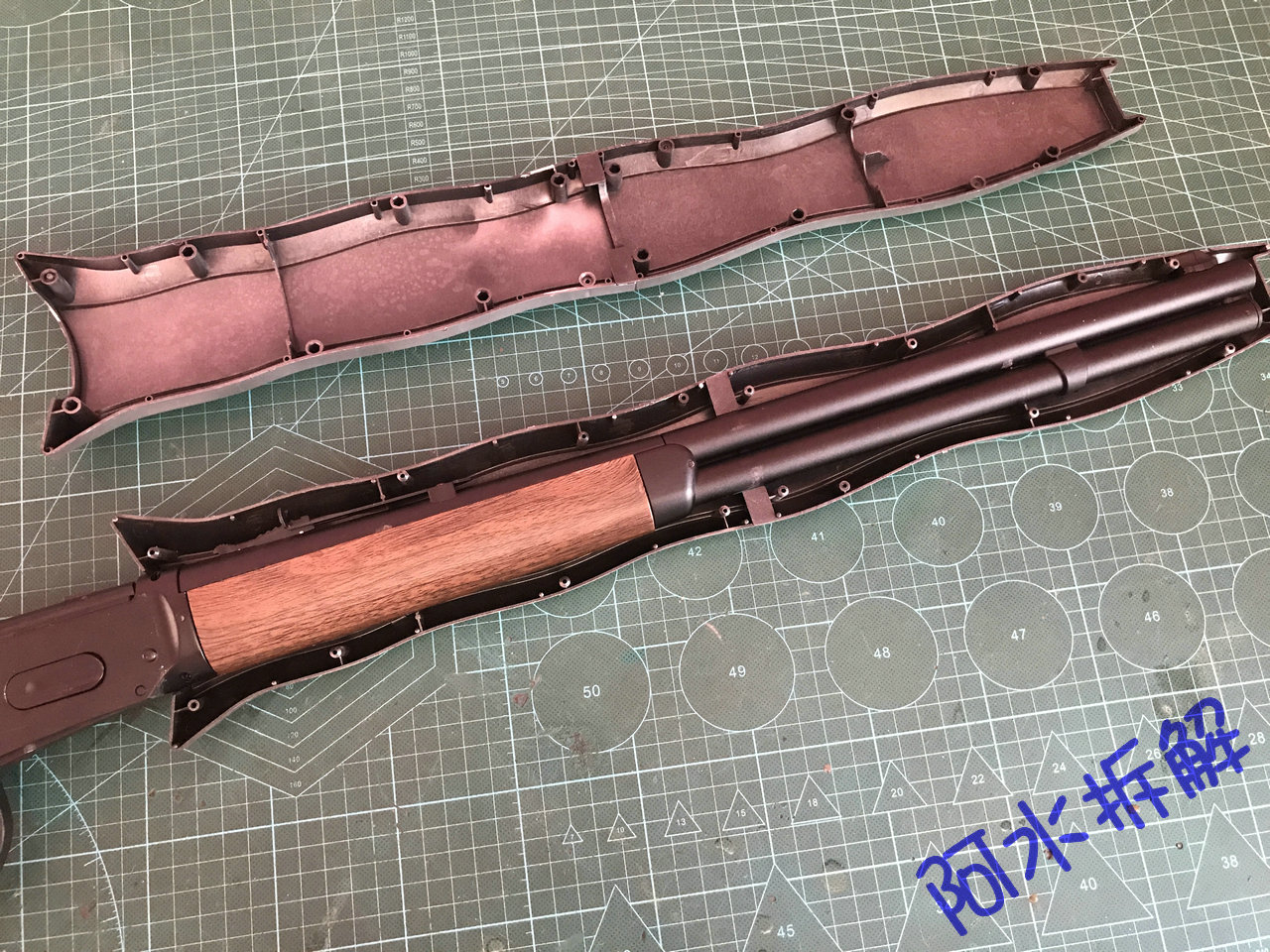

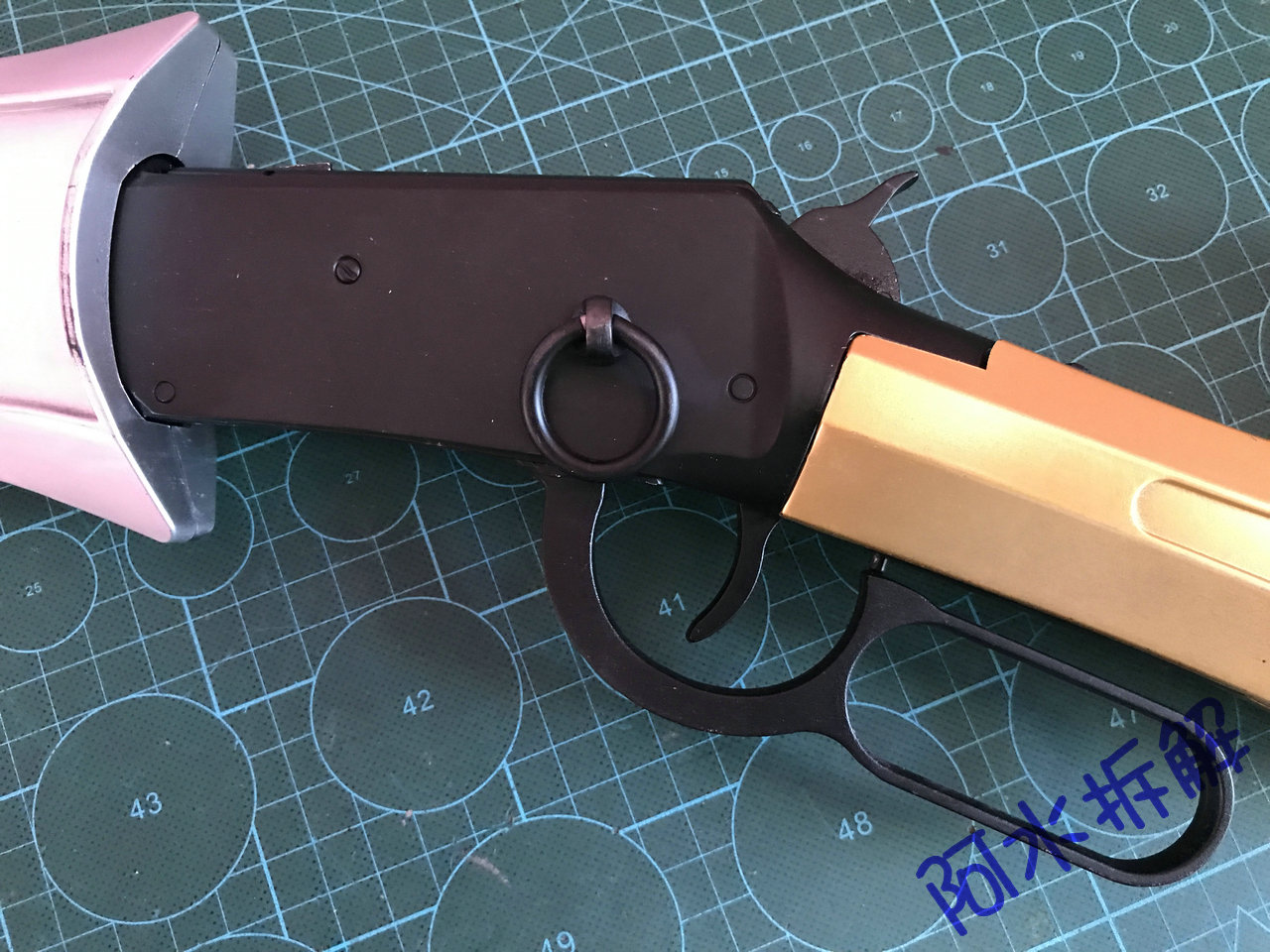

打开剑刃露出真正的本体

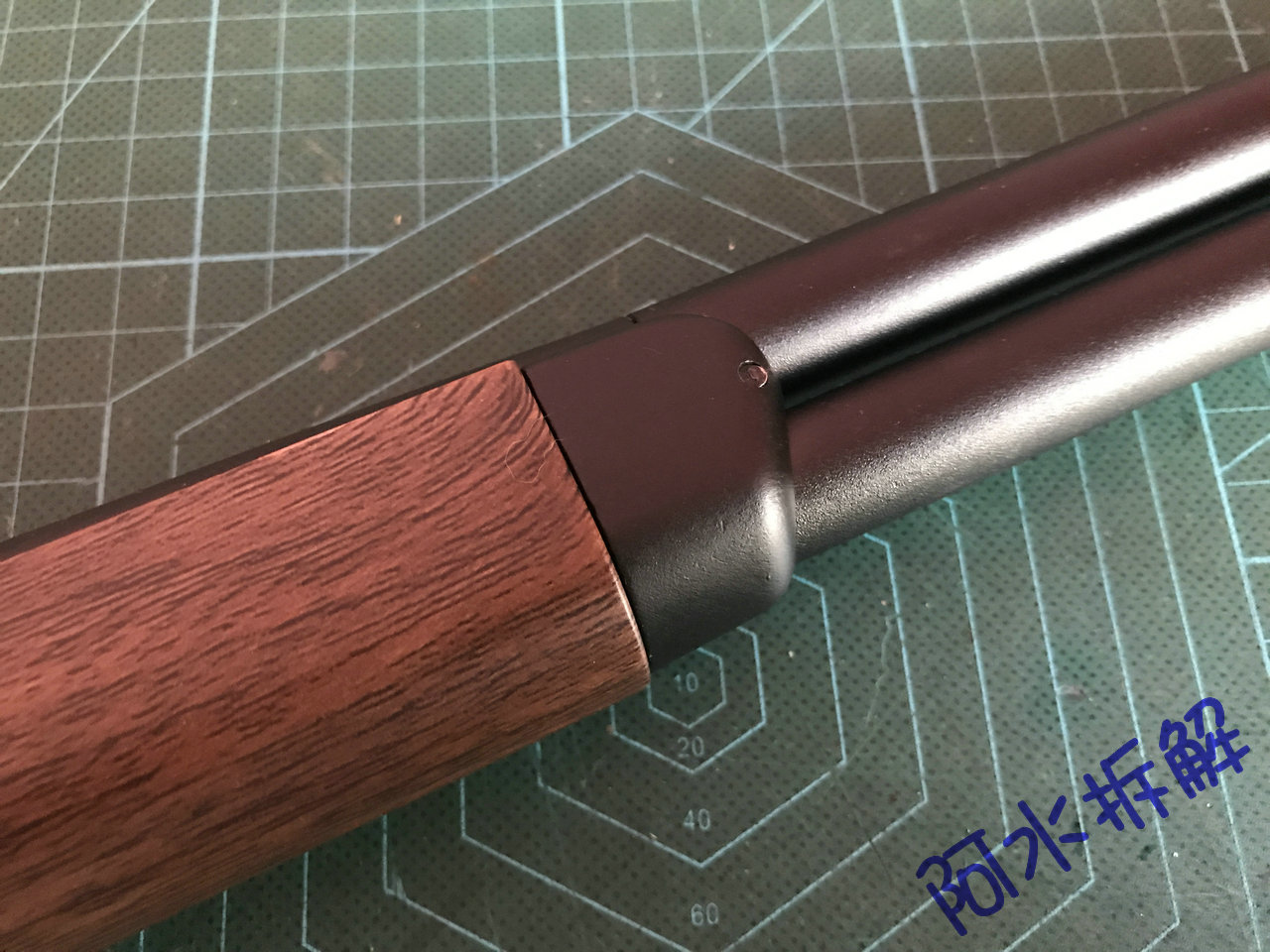

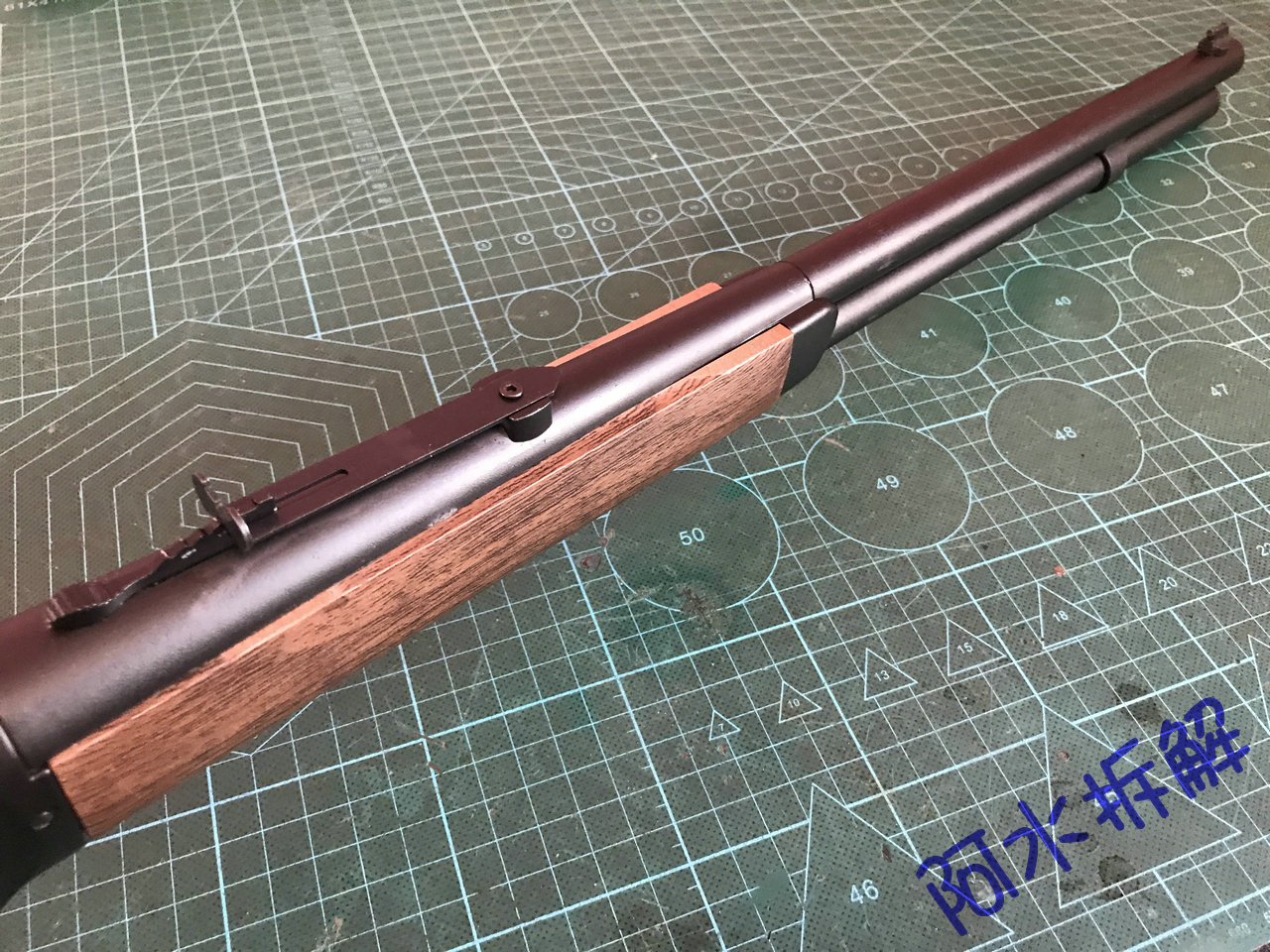

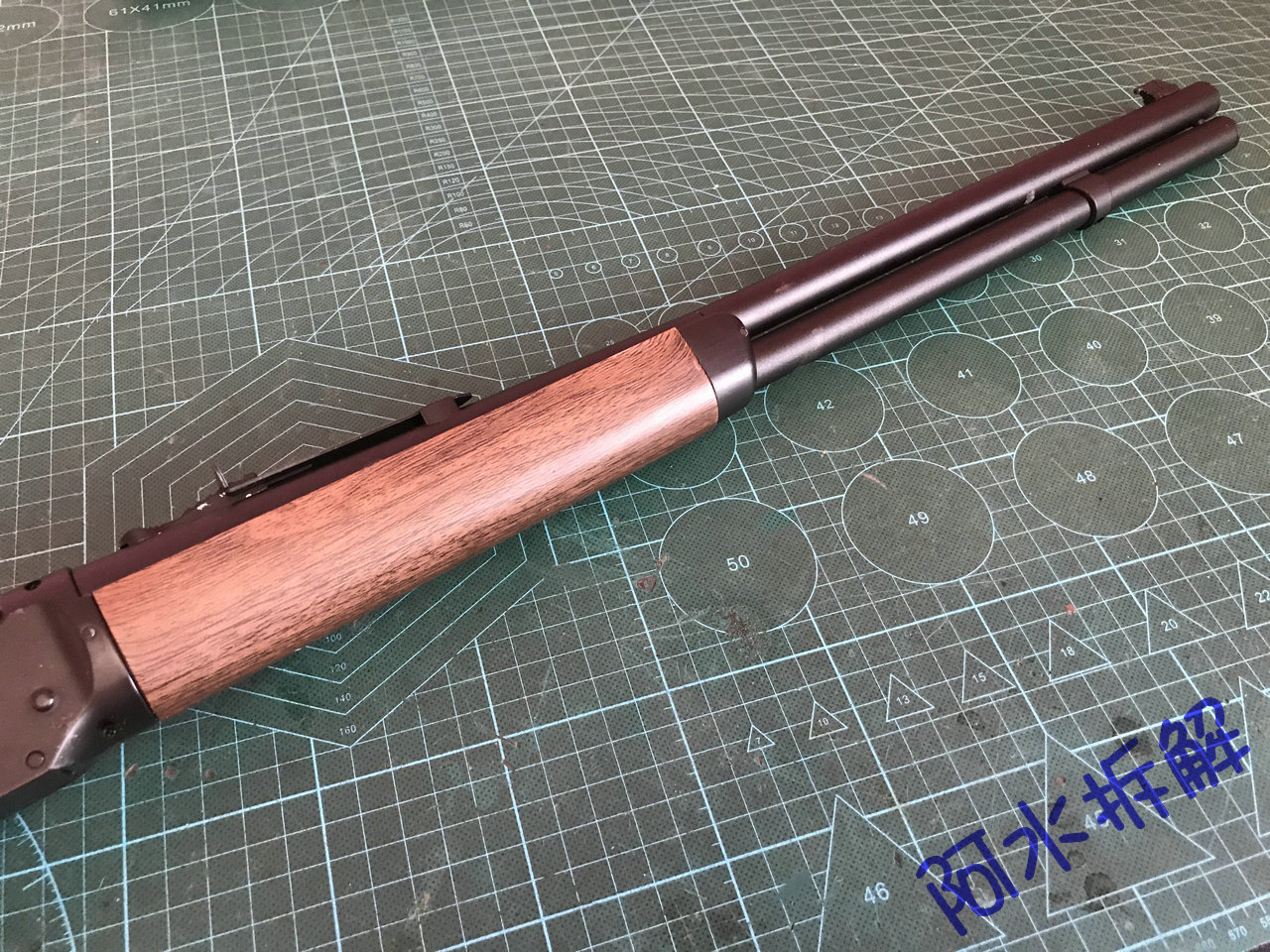

枪管和护木质感非常好

上端也还原了可调节的后照门

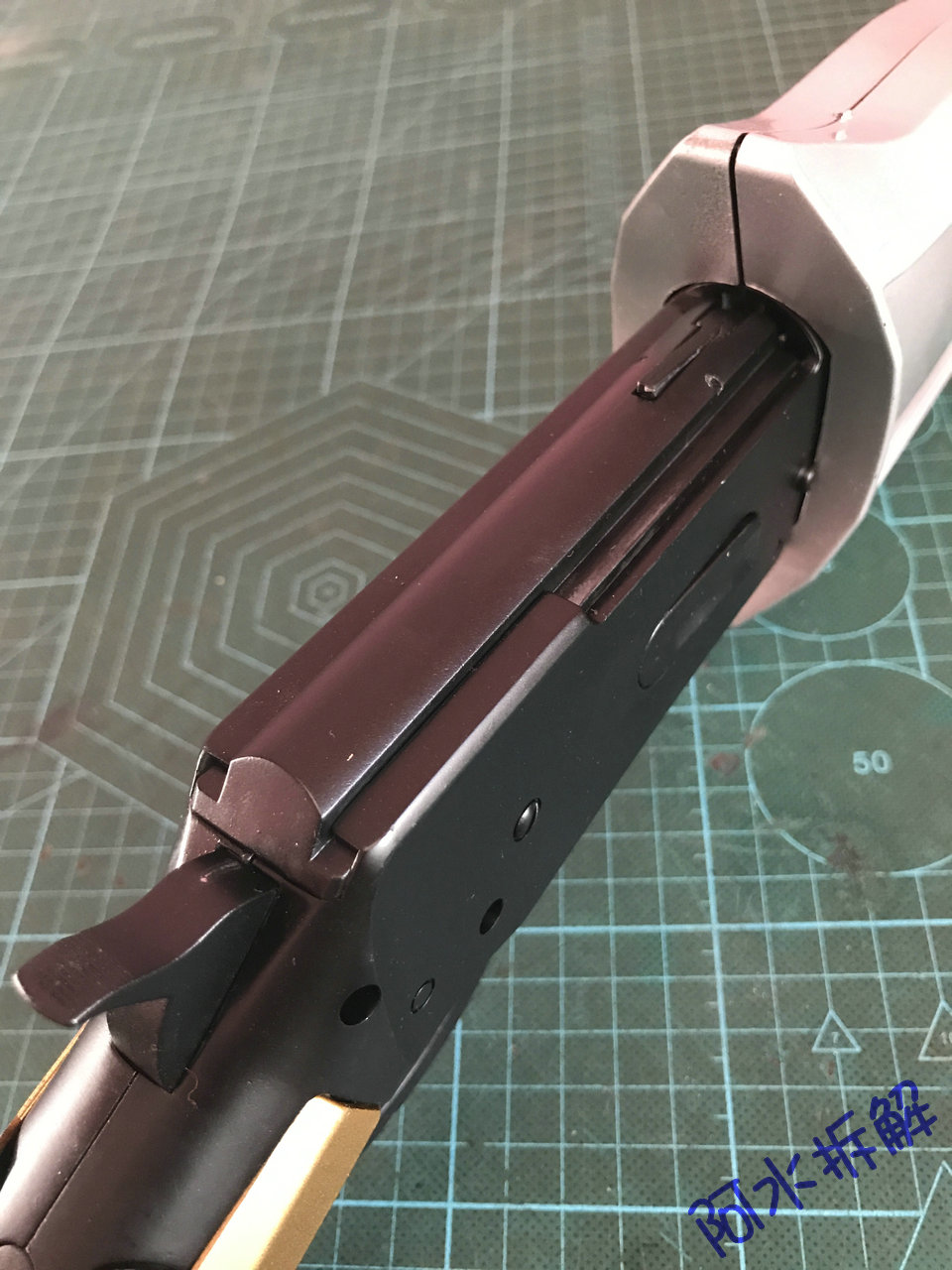

至于这堵头就很魔性了

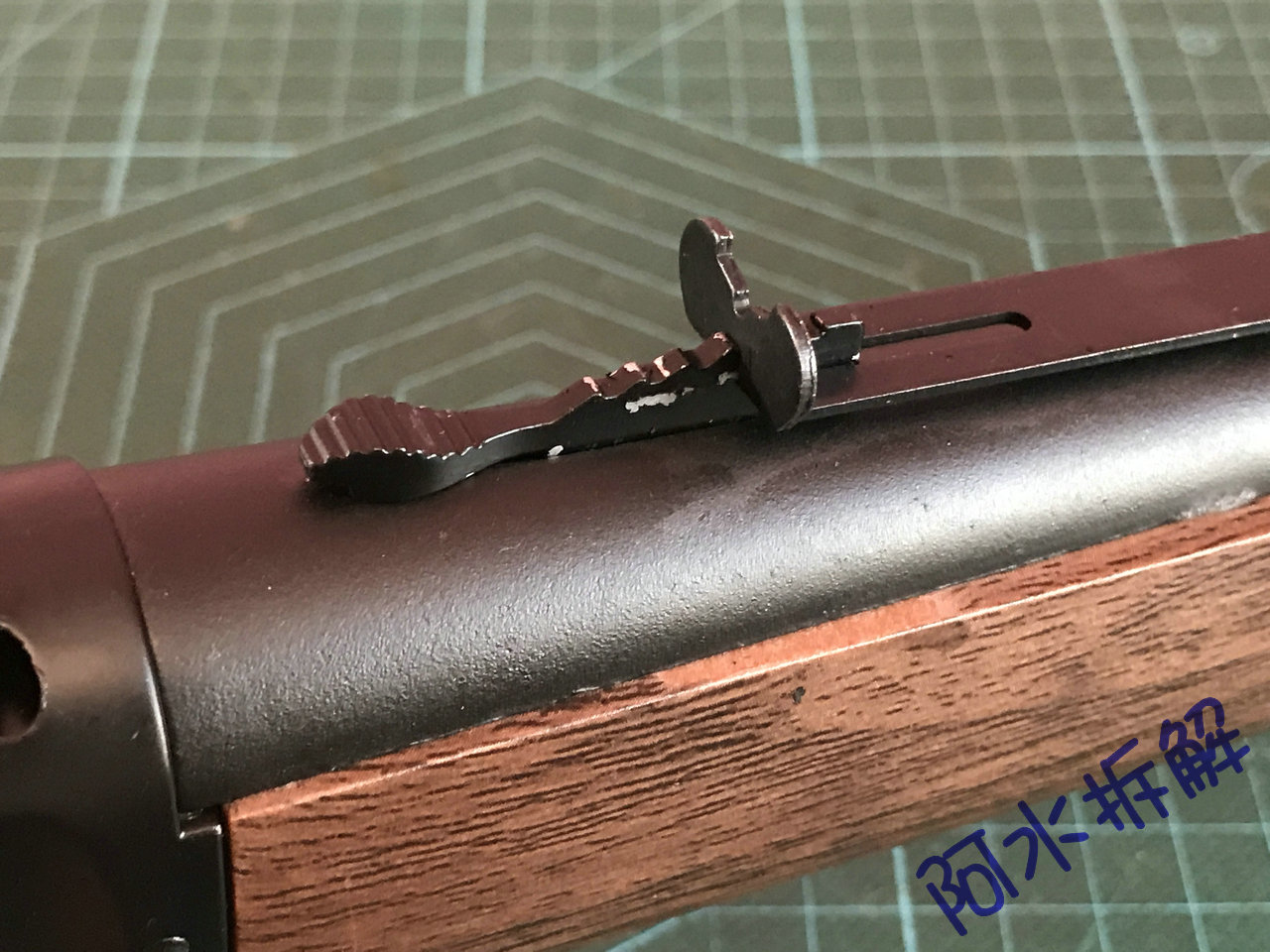

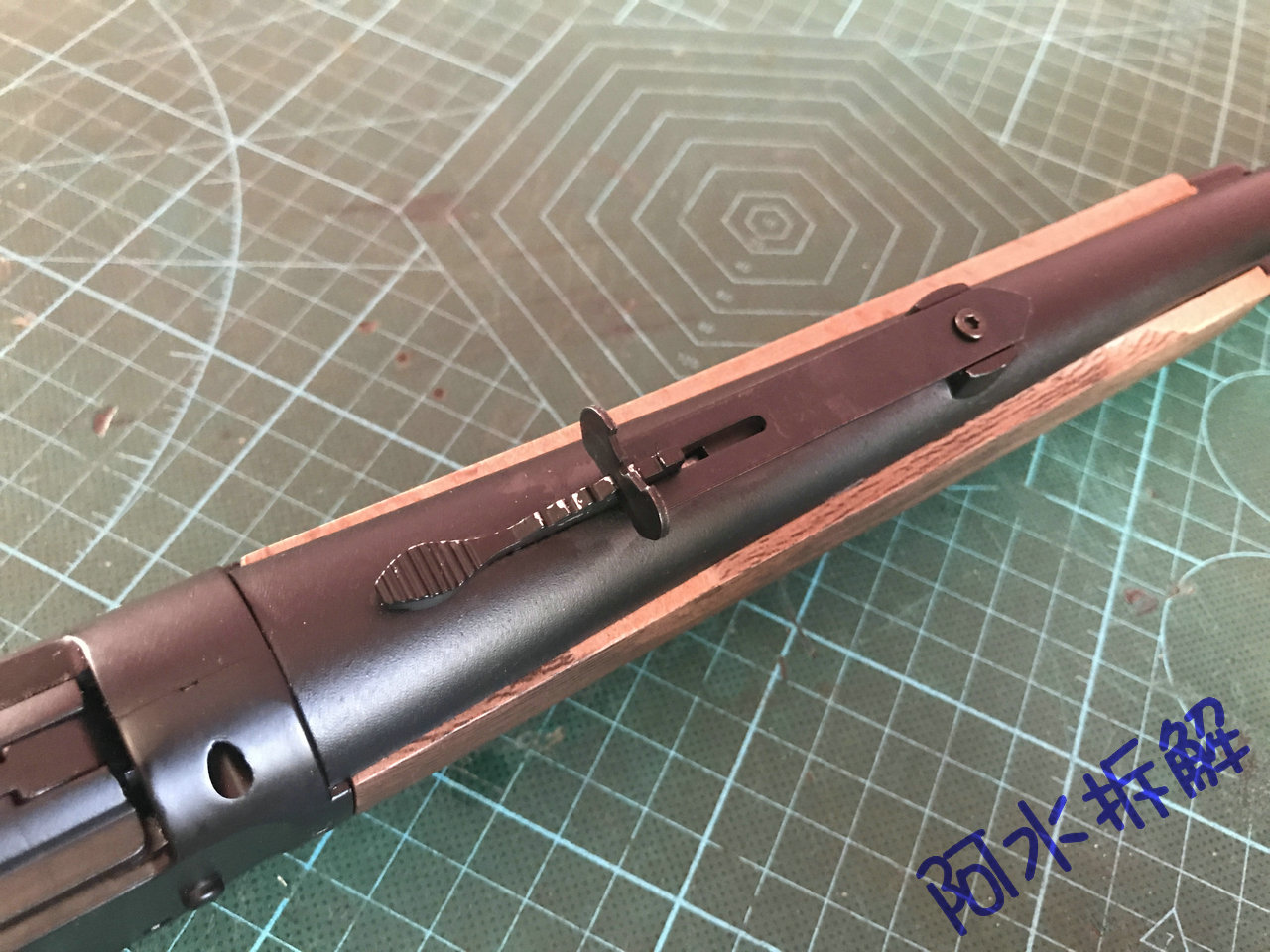

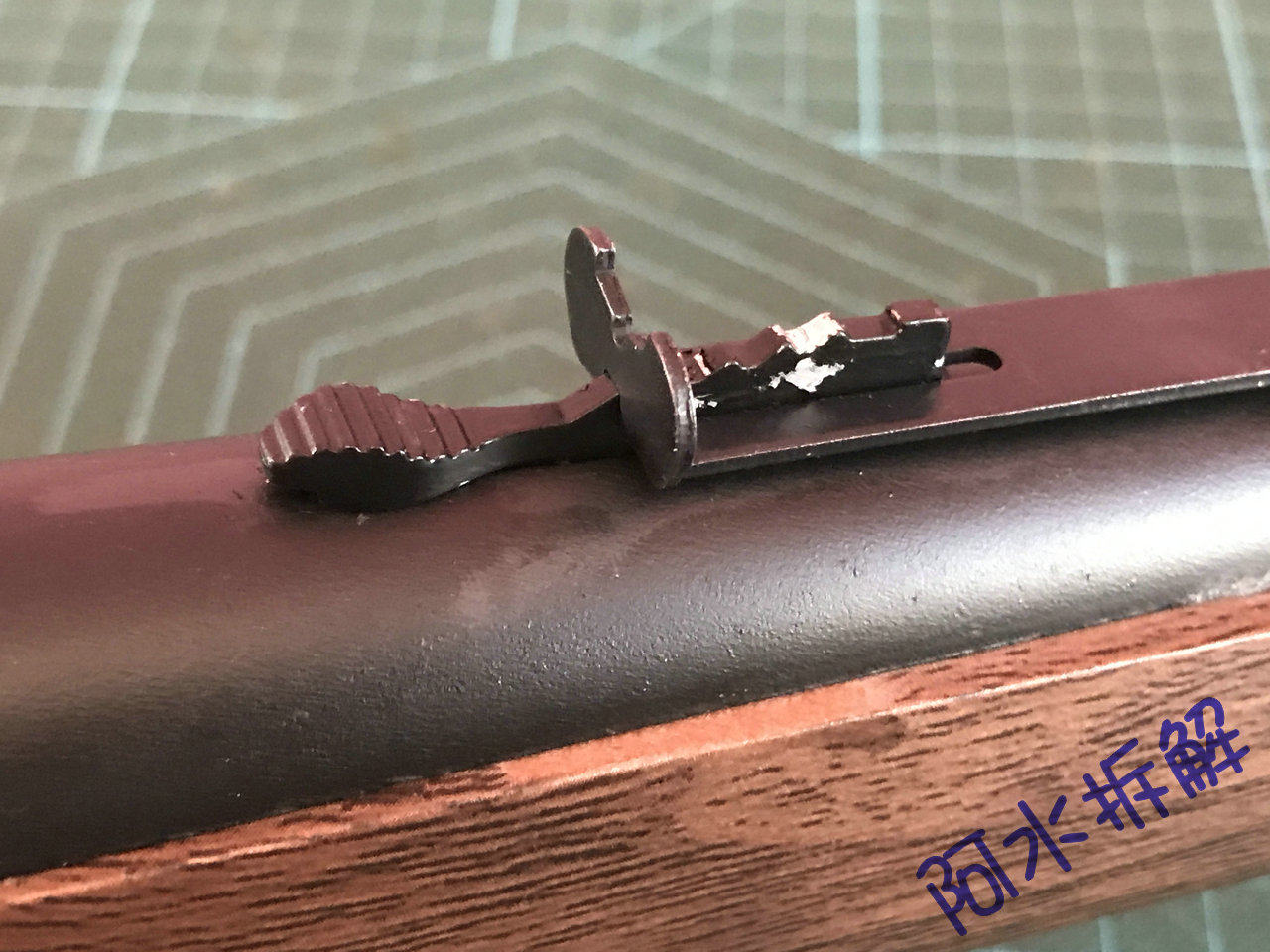

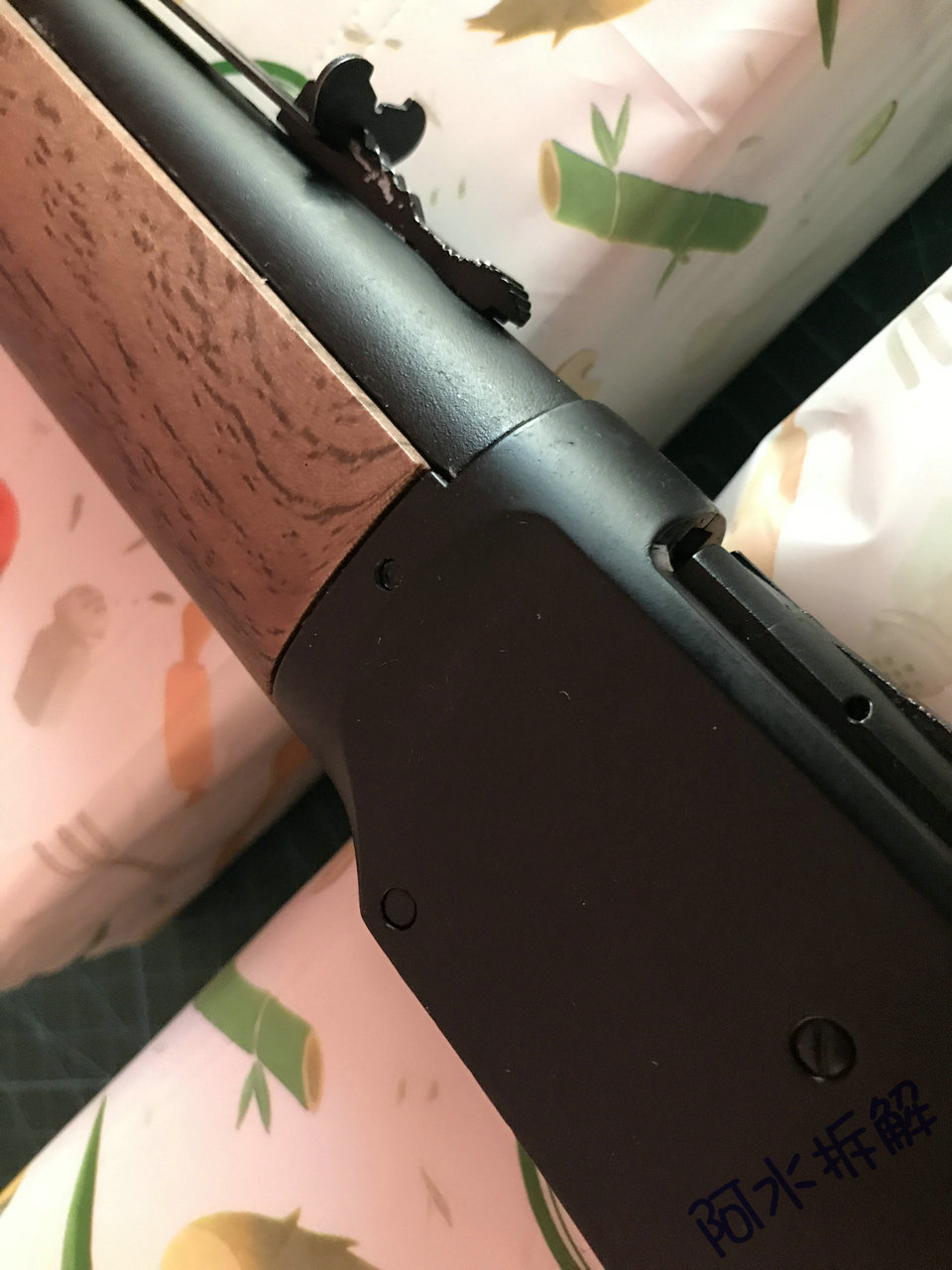

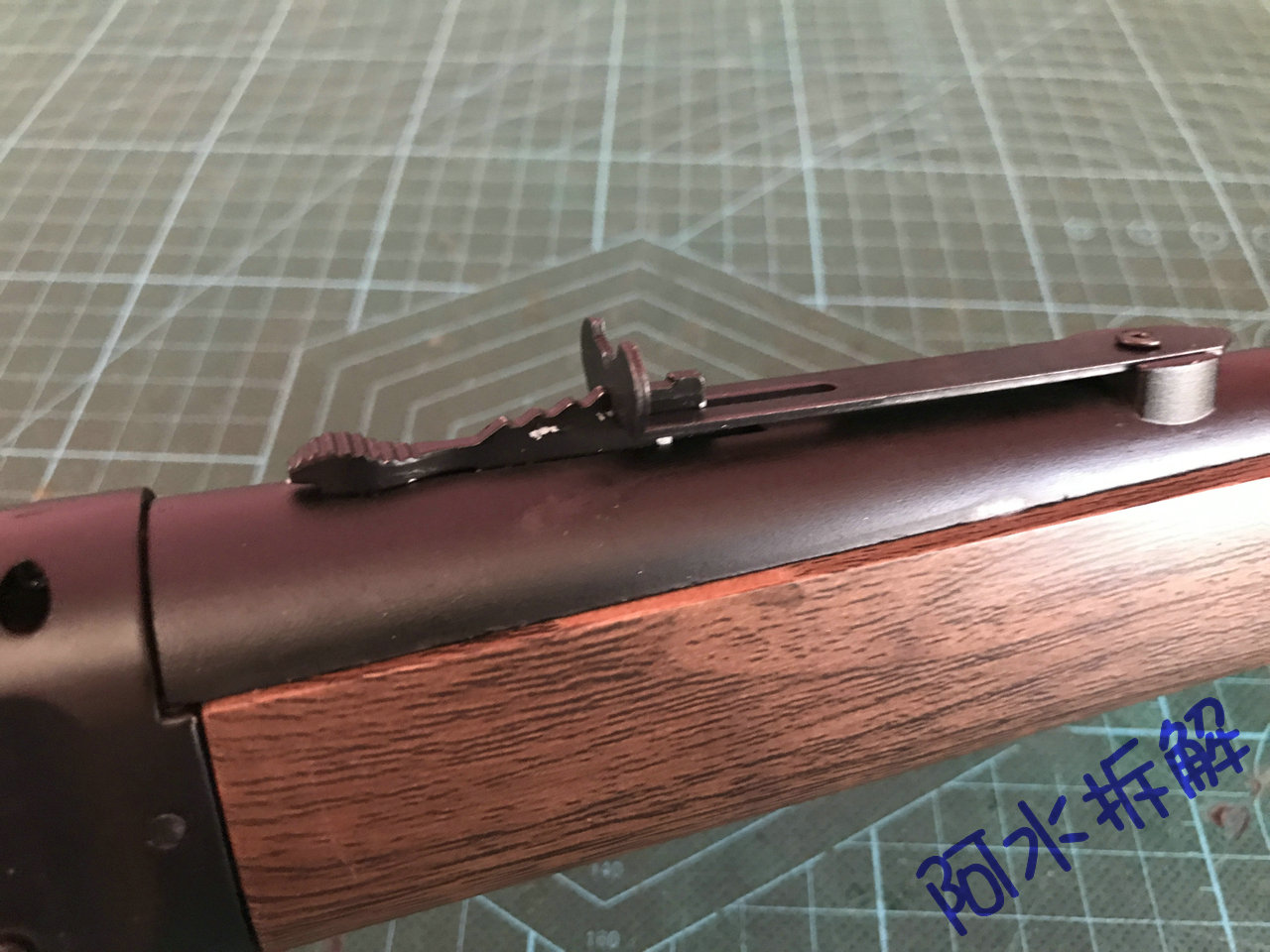

可调节的照门

通过楔形构件来调整照门上下

向后拉就是更高

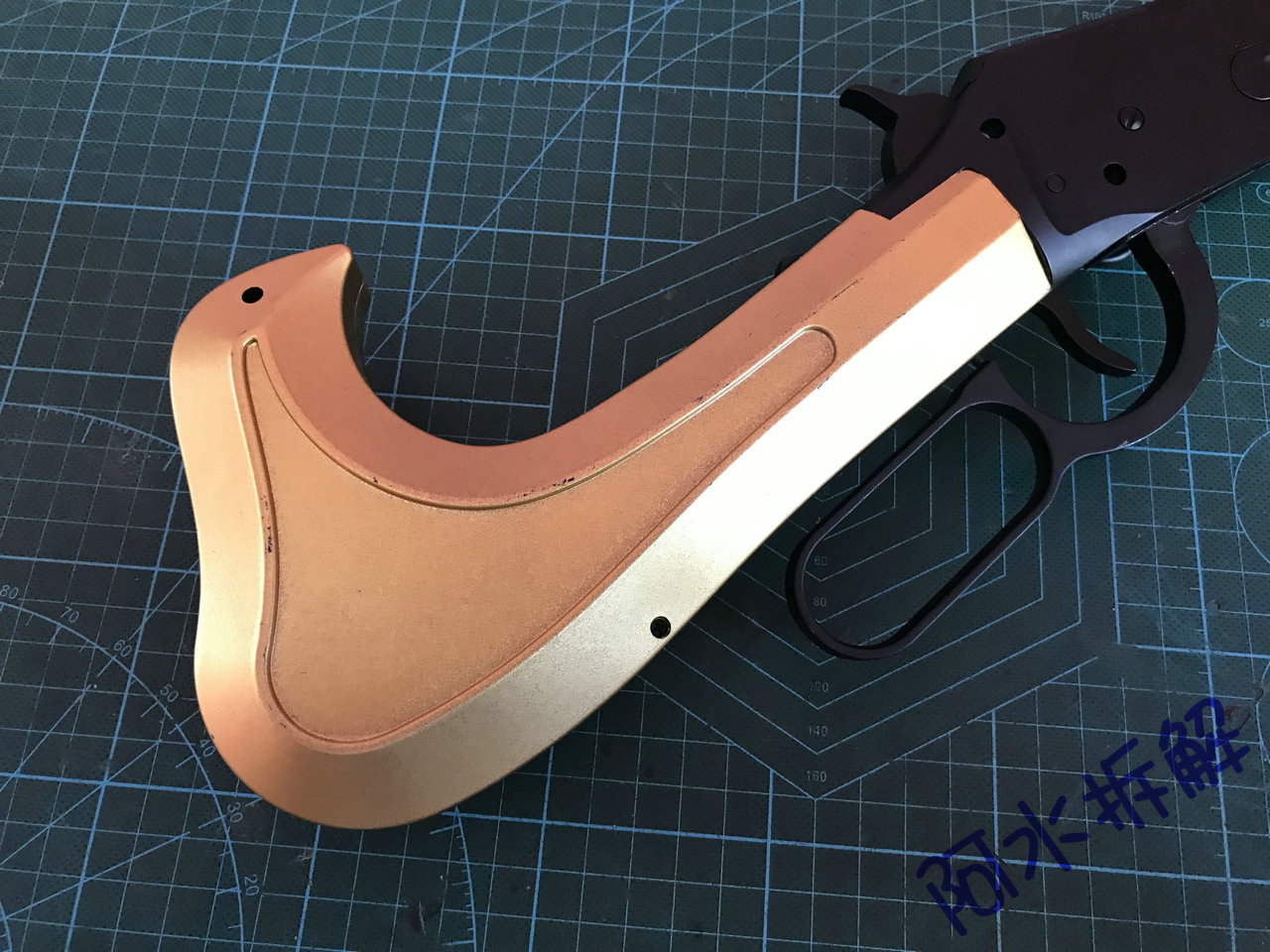

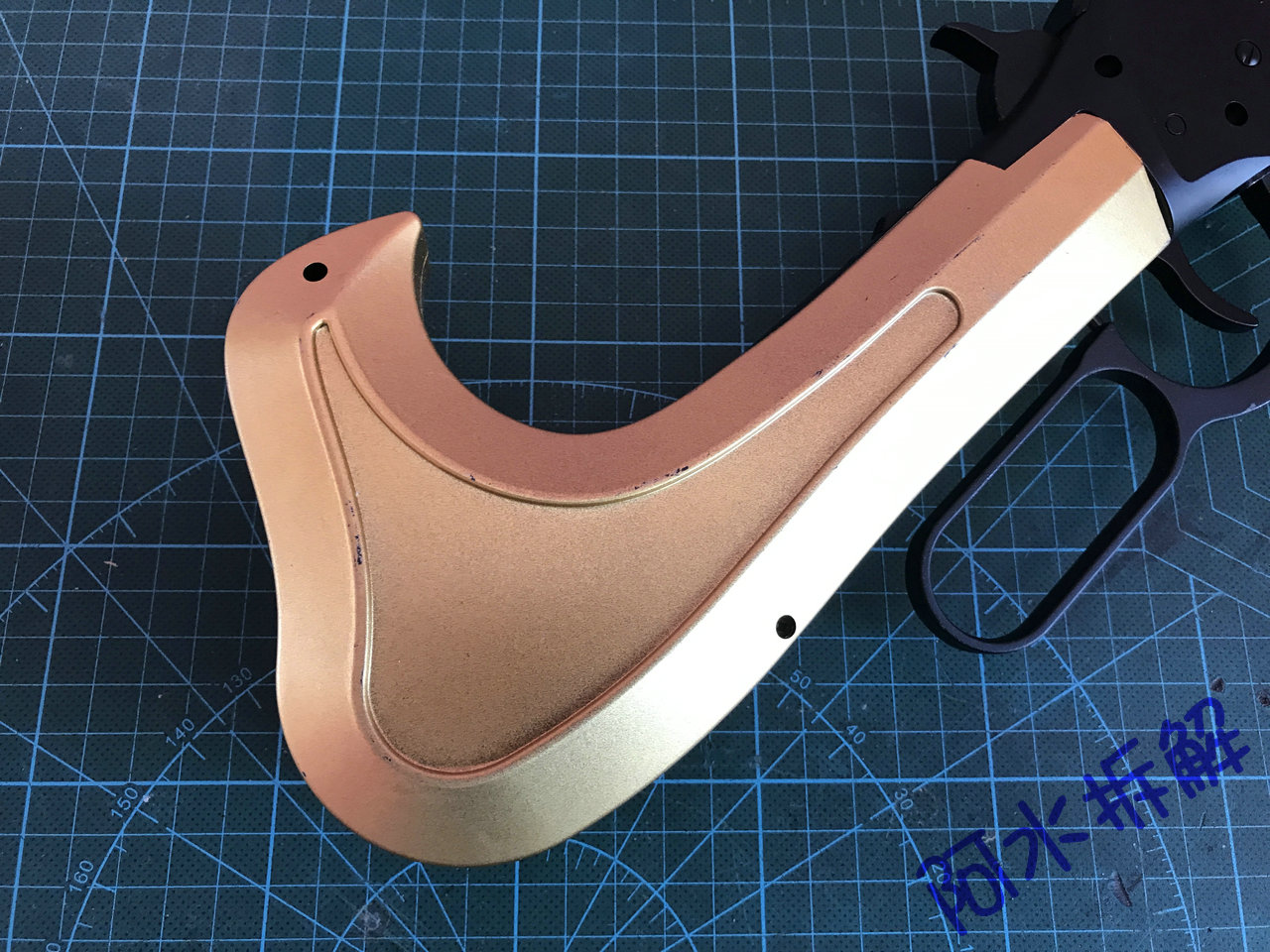

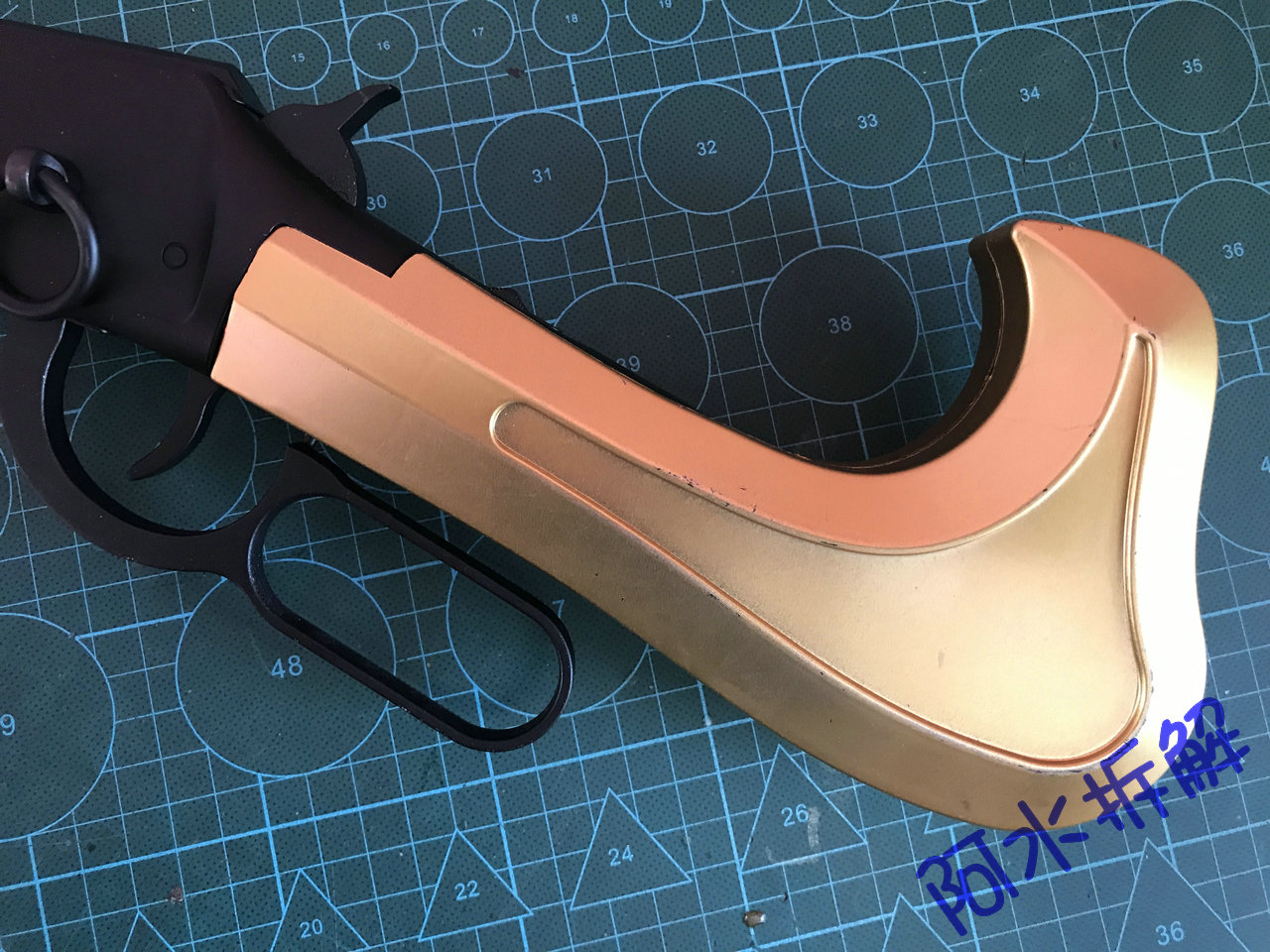

剑柄部分也是两片结构

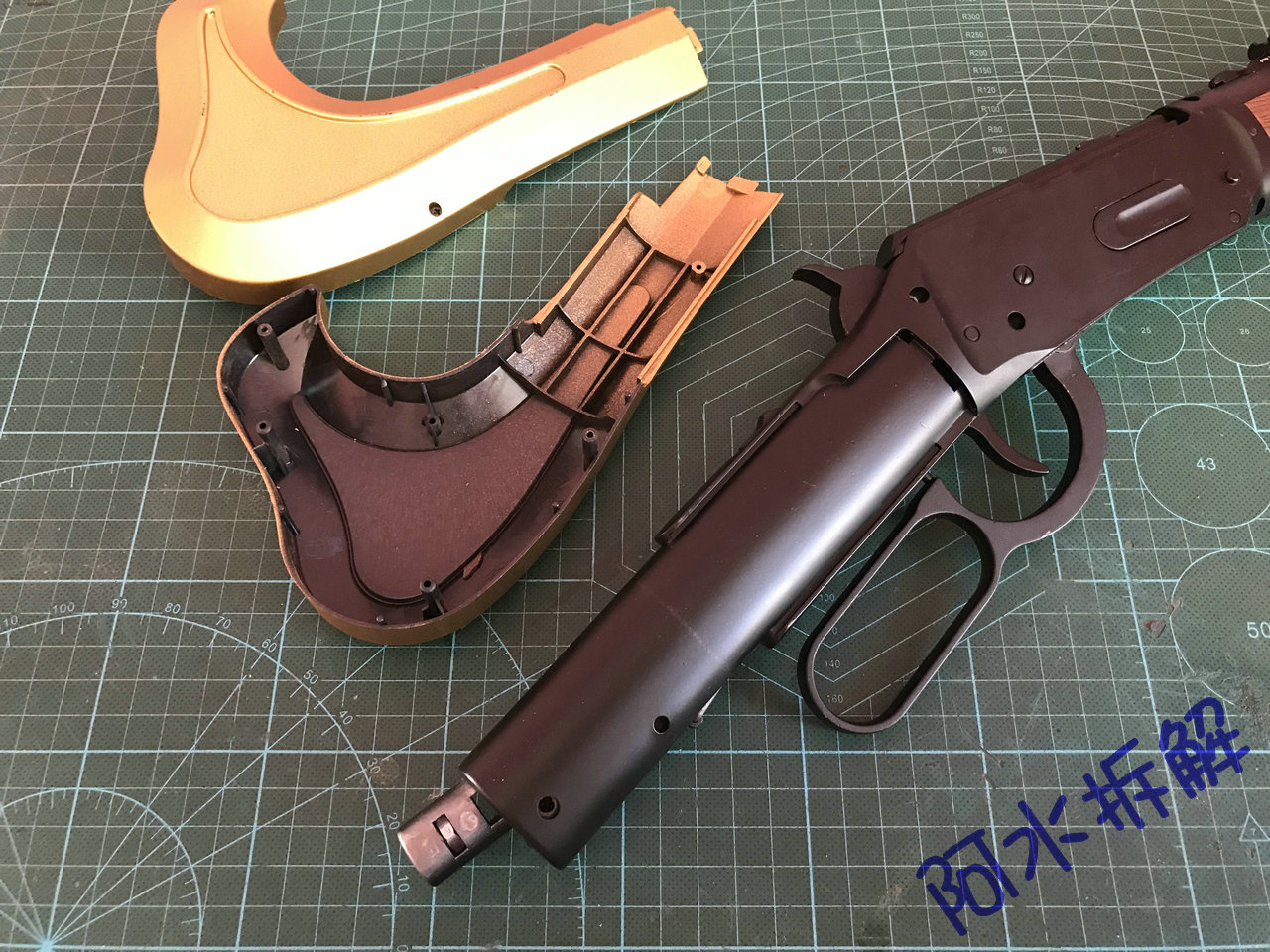

打开露出本体

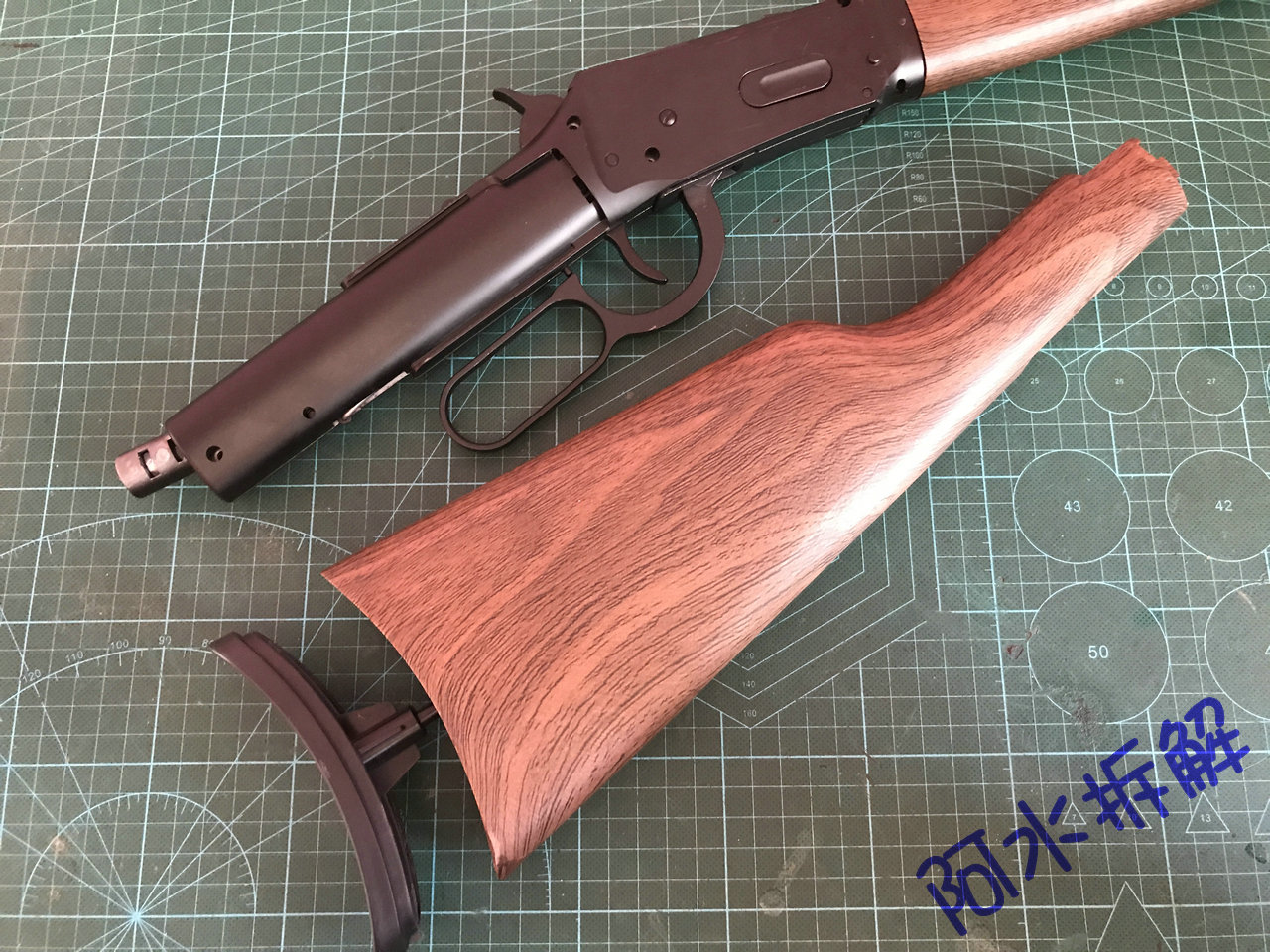

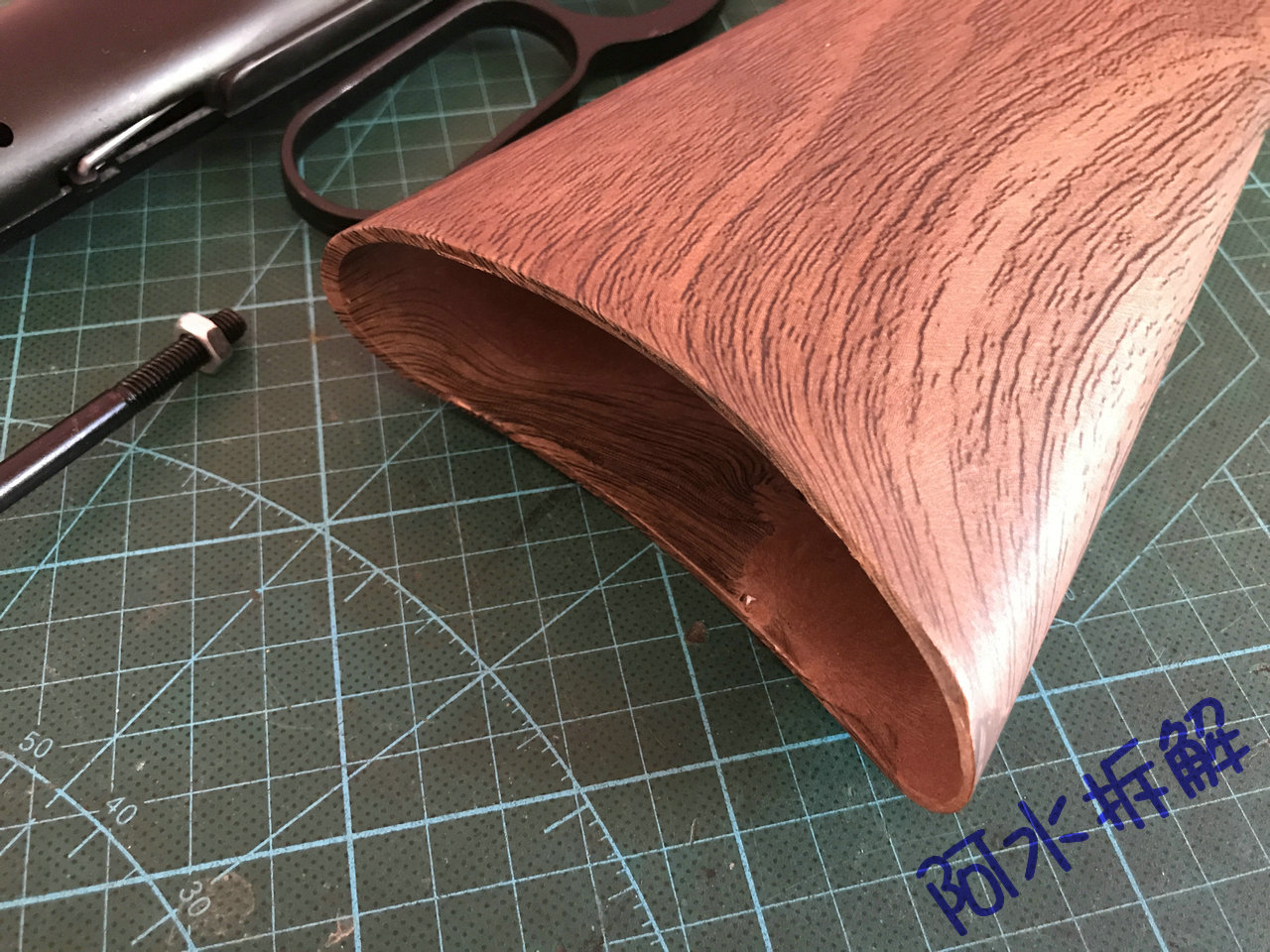

后托就是插在这里面

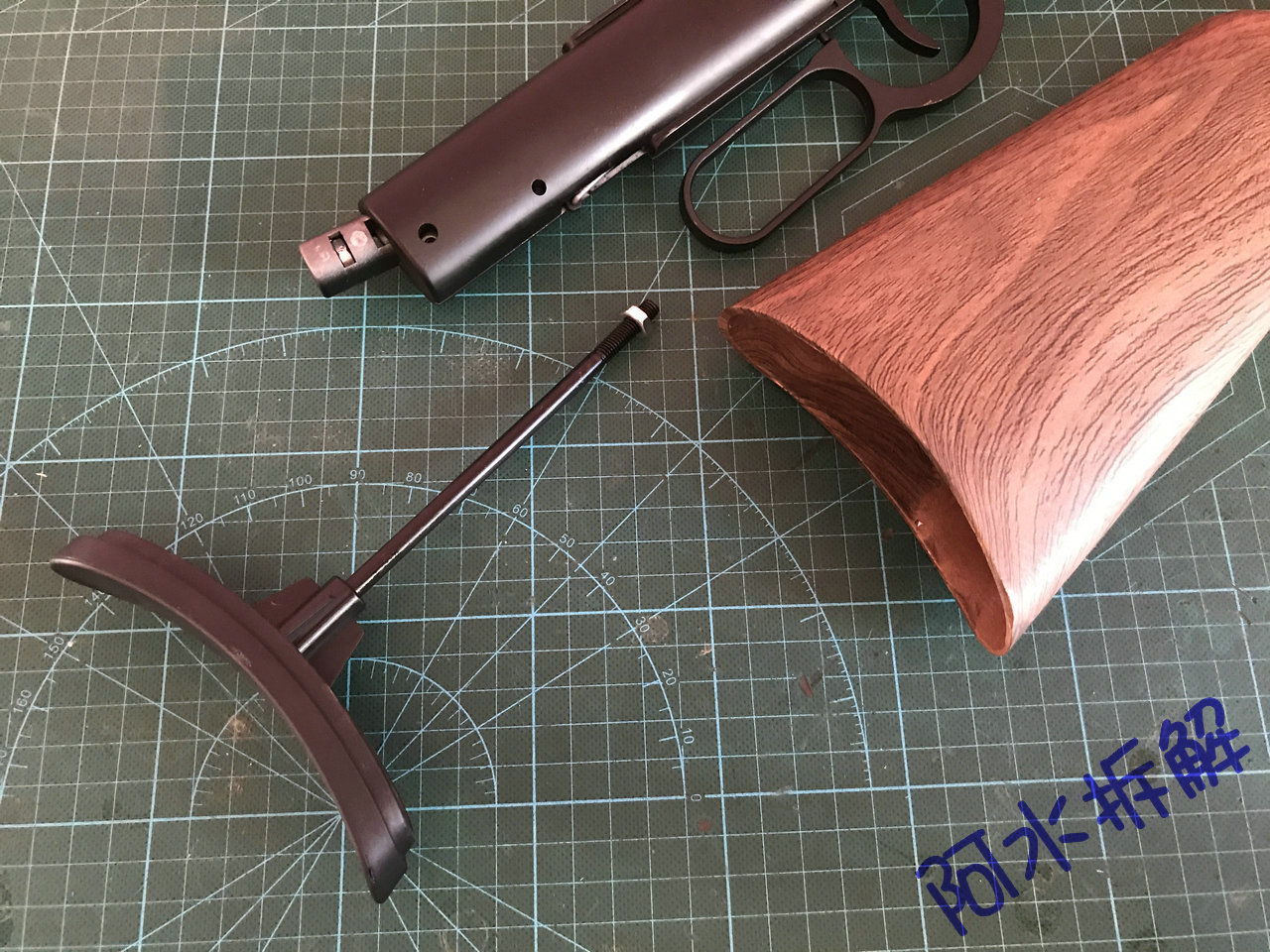

后托通过长螺钉固定

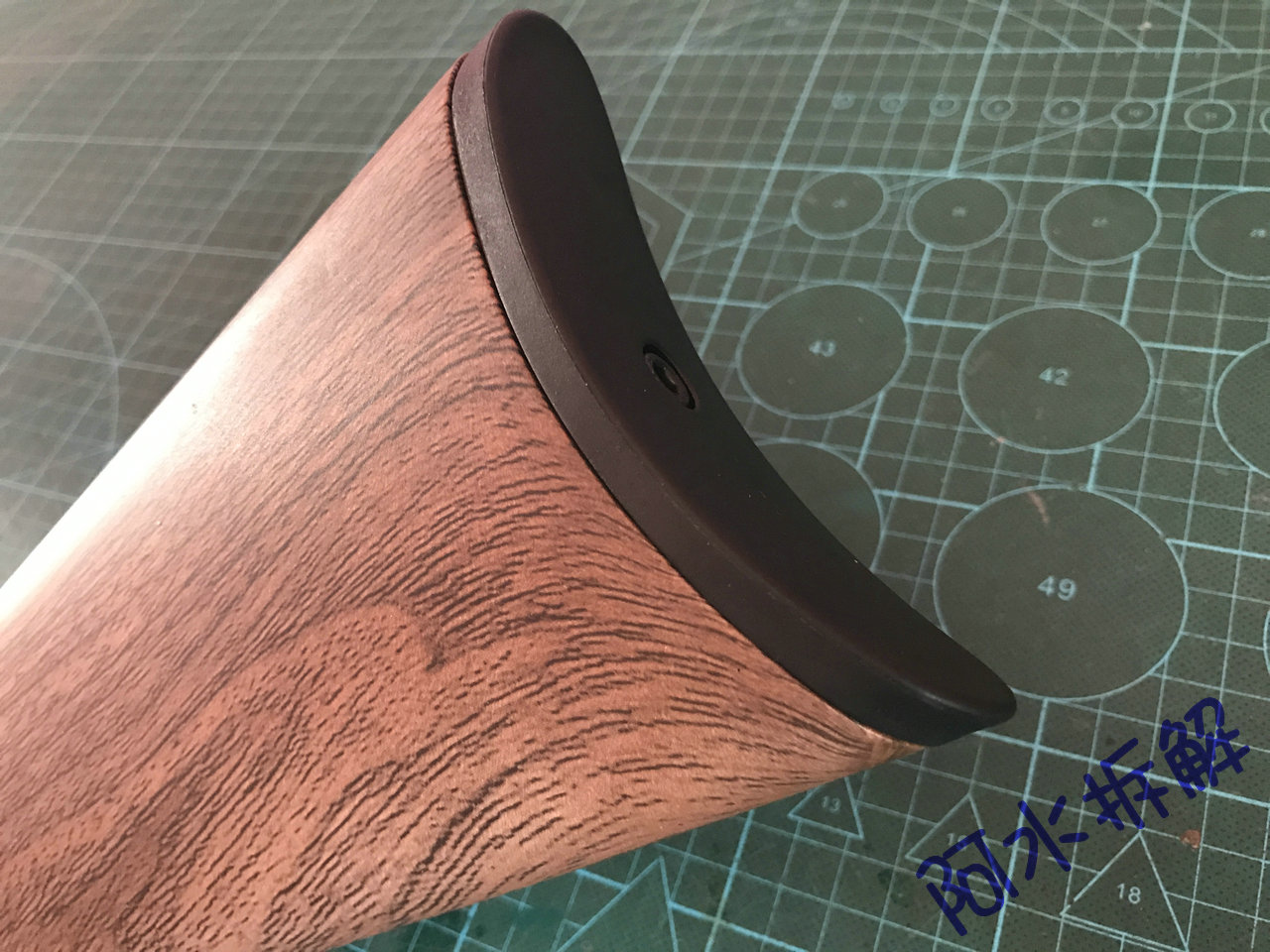

水转印是虎家特色

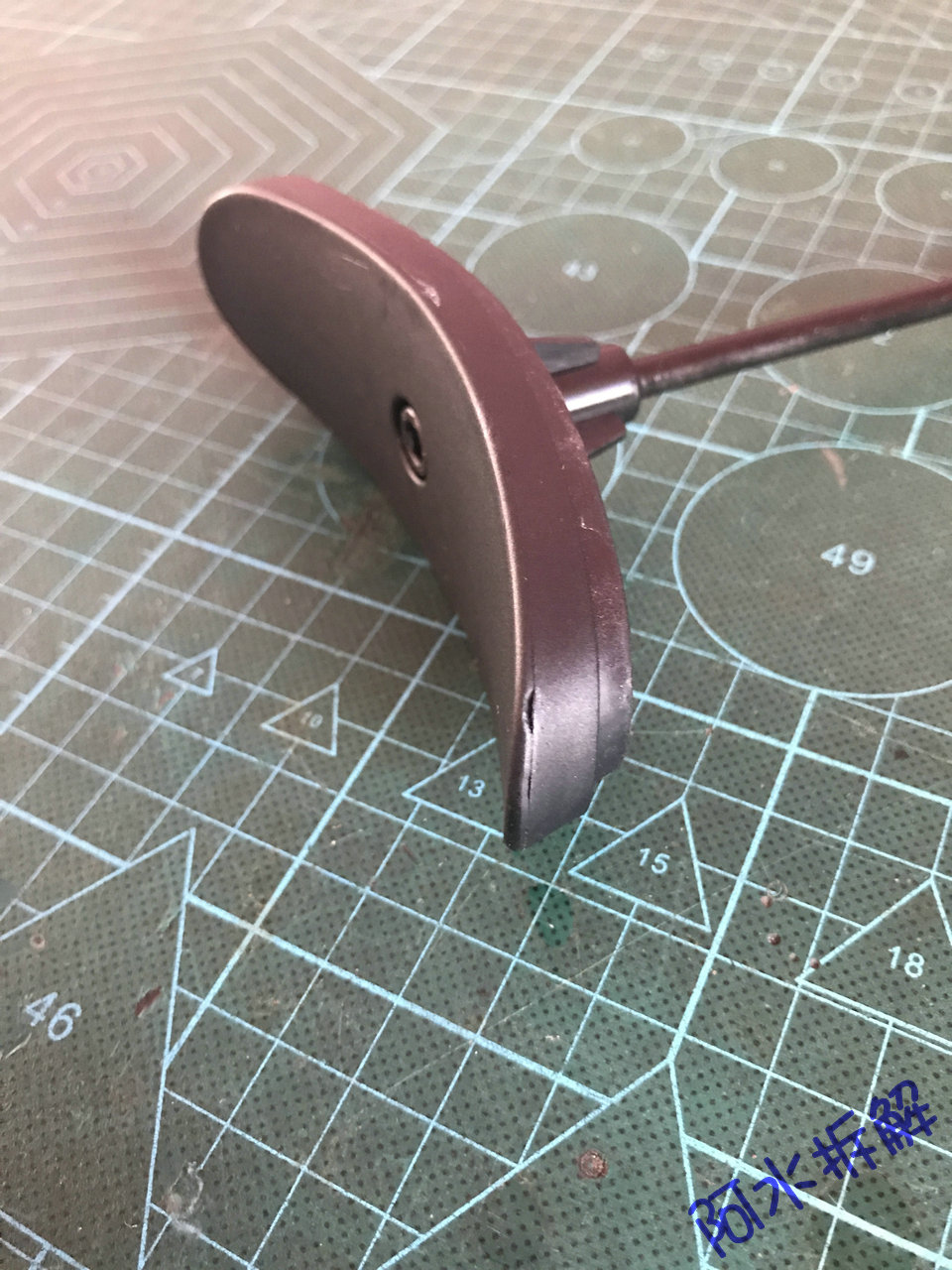

后托设计了防呆插口

拧紧螺栓

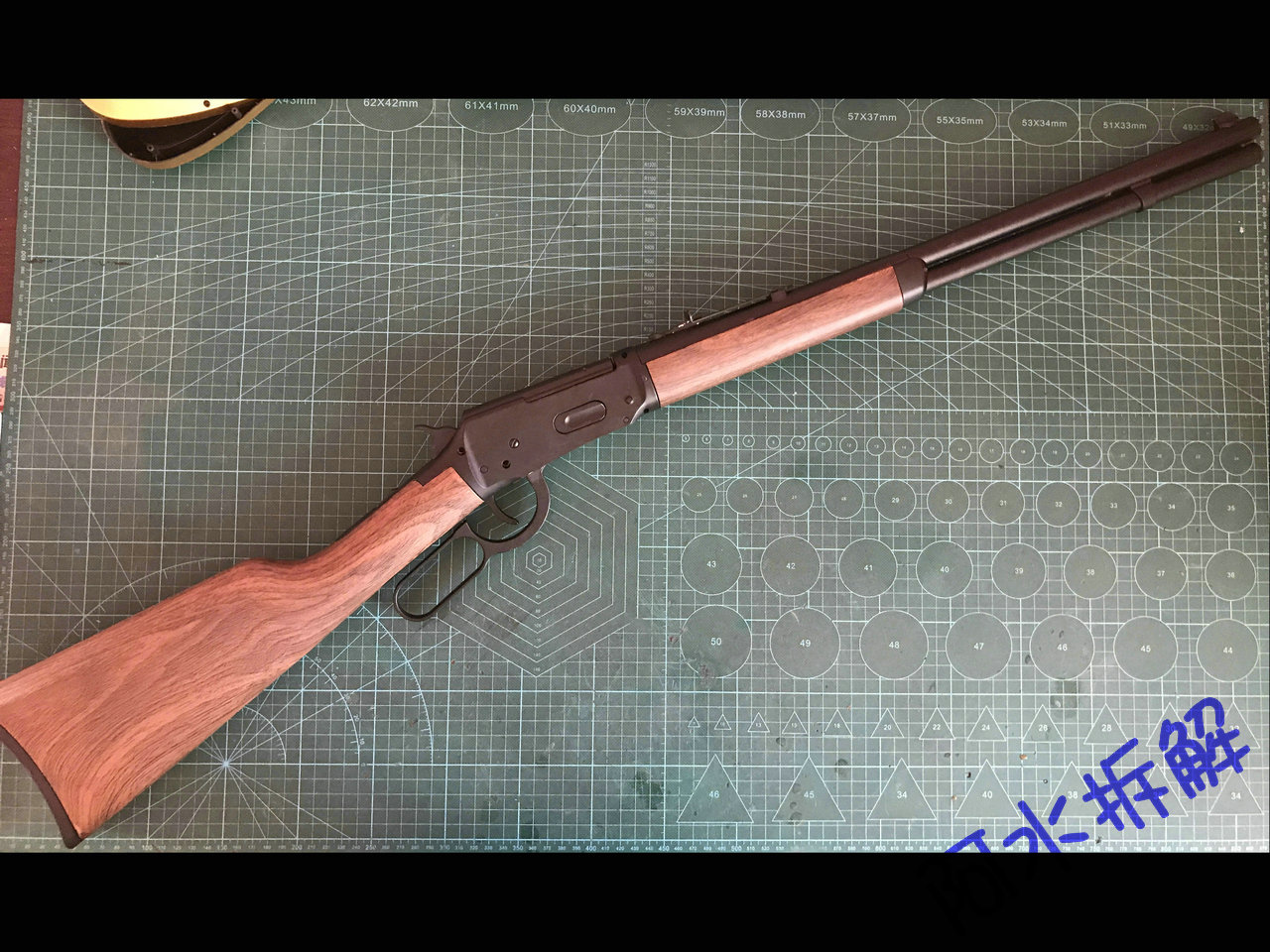

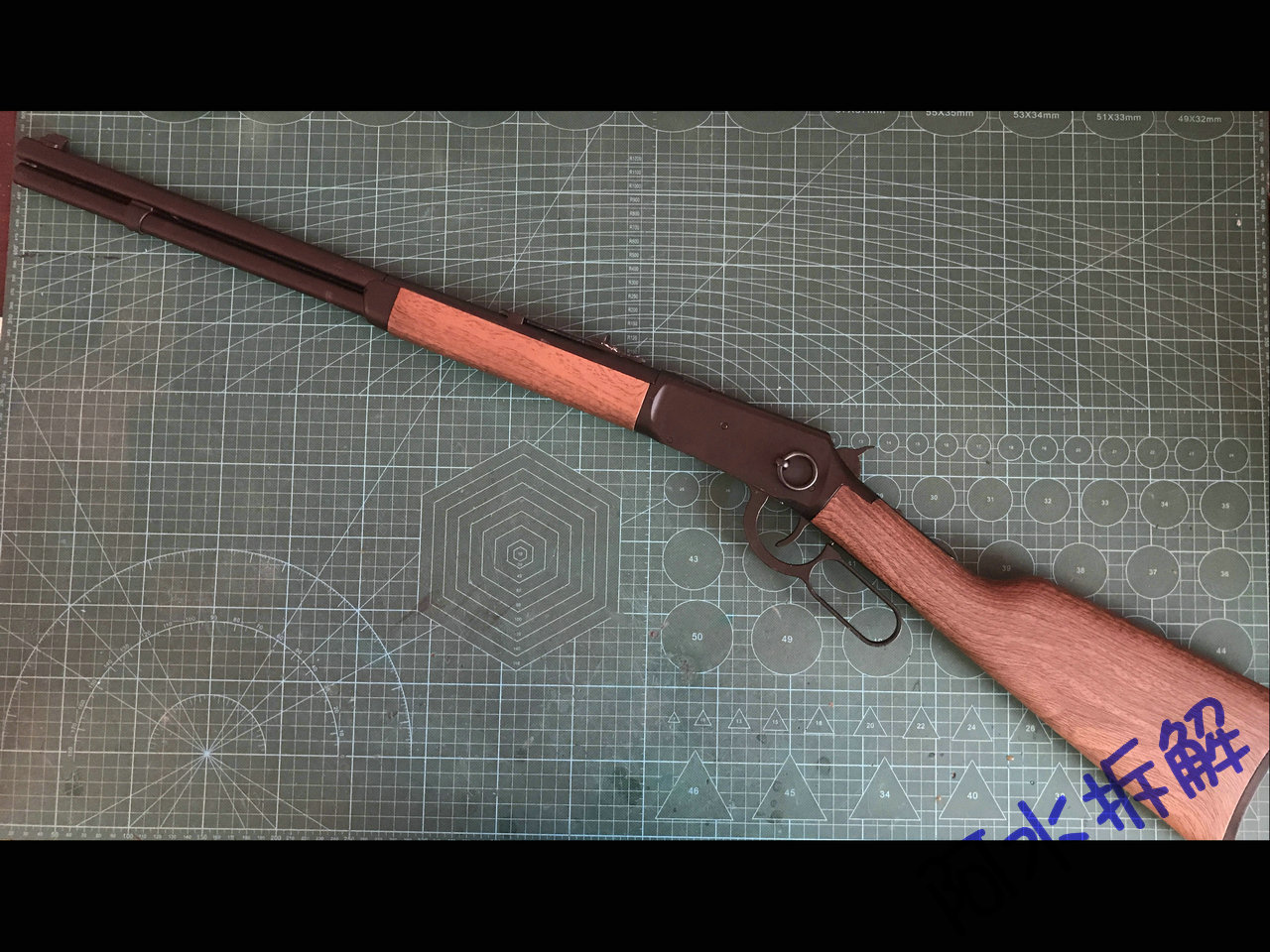

马来剑就变身成为温彻斯特M1894了

温彻斯特M1894（Winchester Model 1894）杠杆步枪由传奇性人物约翰·摩西·勃朗宁设计的M1894杠杆步枪，是美国历史上第一支使用无烟发射药枪弹，并且为狩猎而专门设计的杠杆步枪。

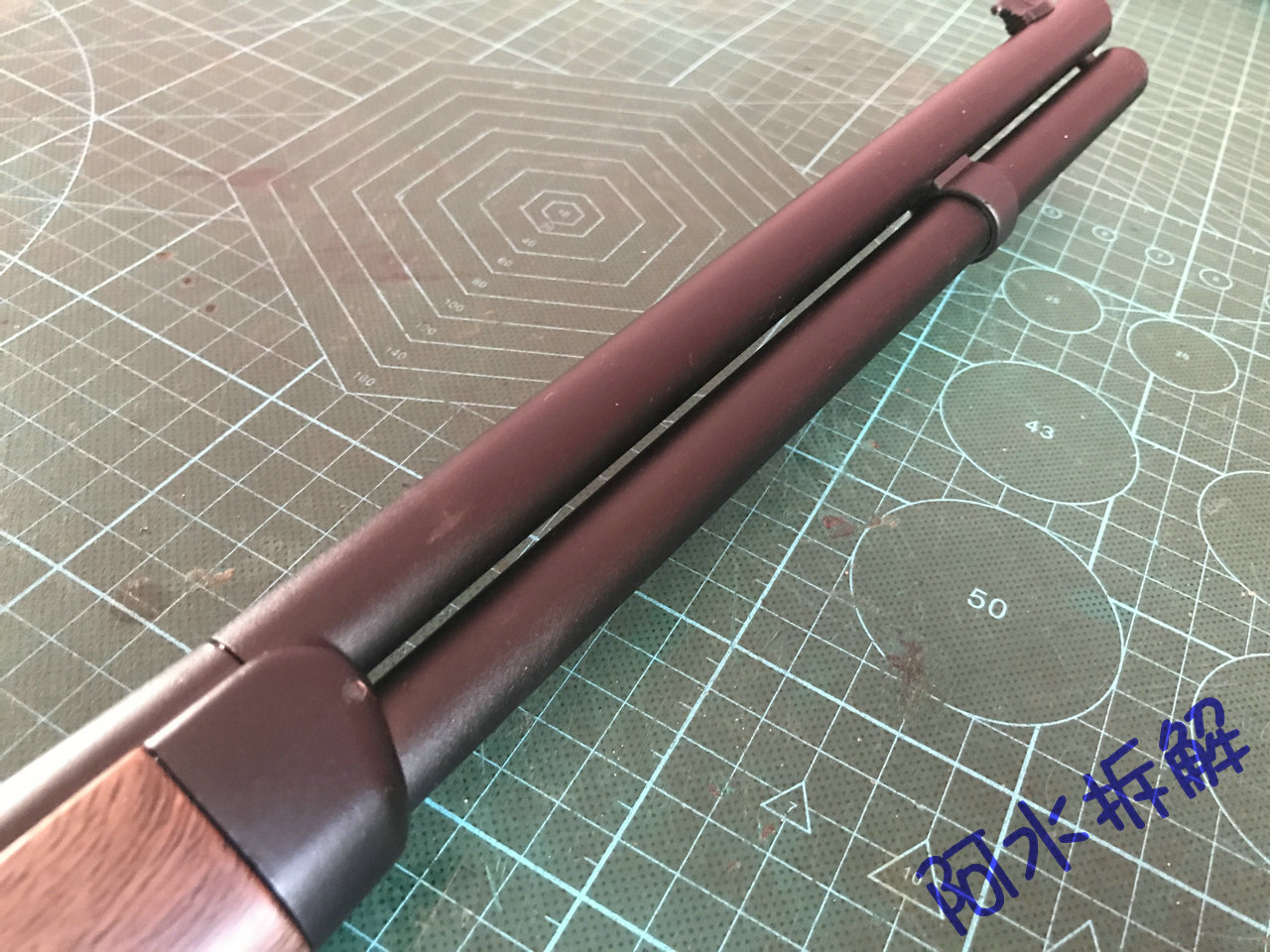

枪管的喷涂细节很好

照门结构漆面倒是有些拉胯

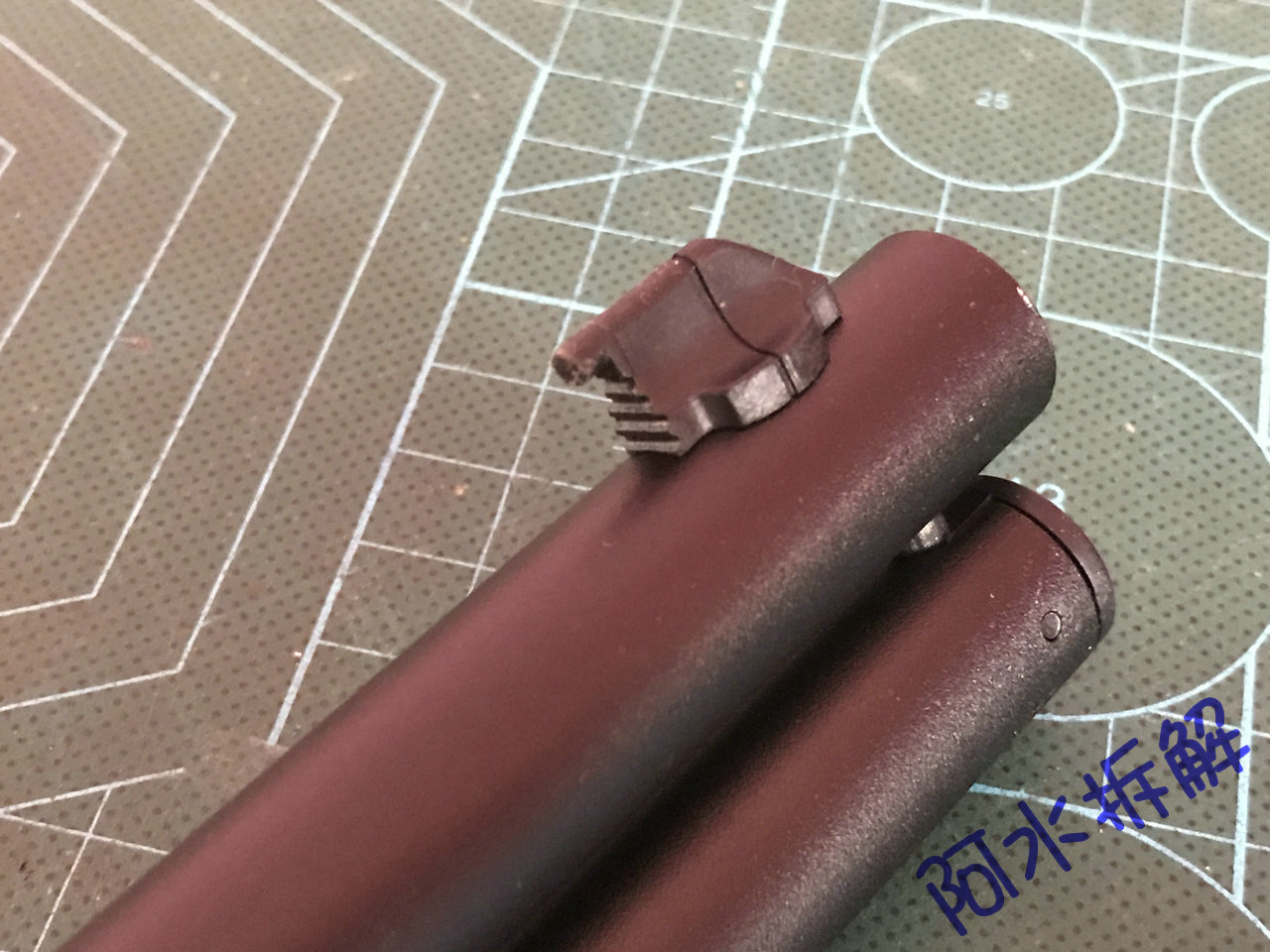

准星是固定的

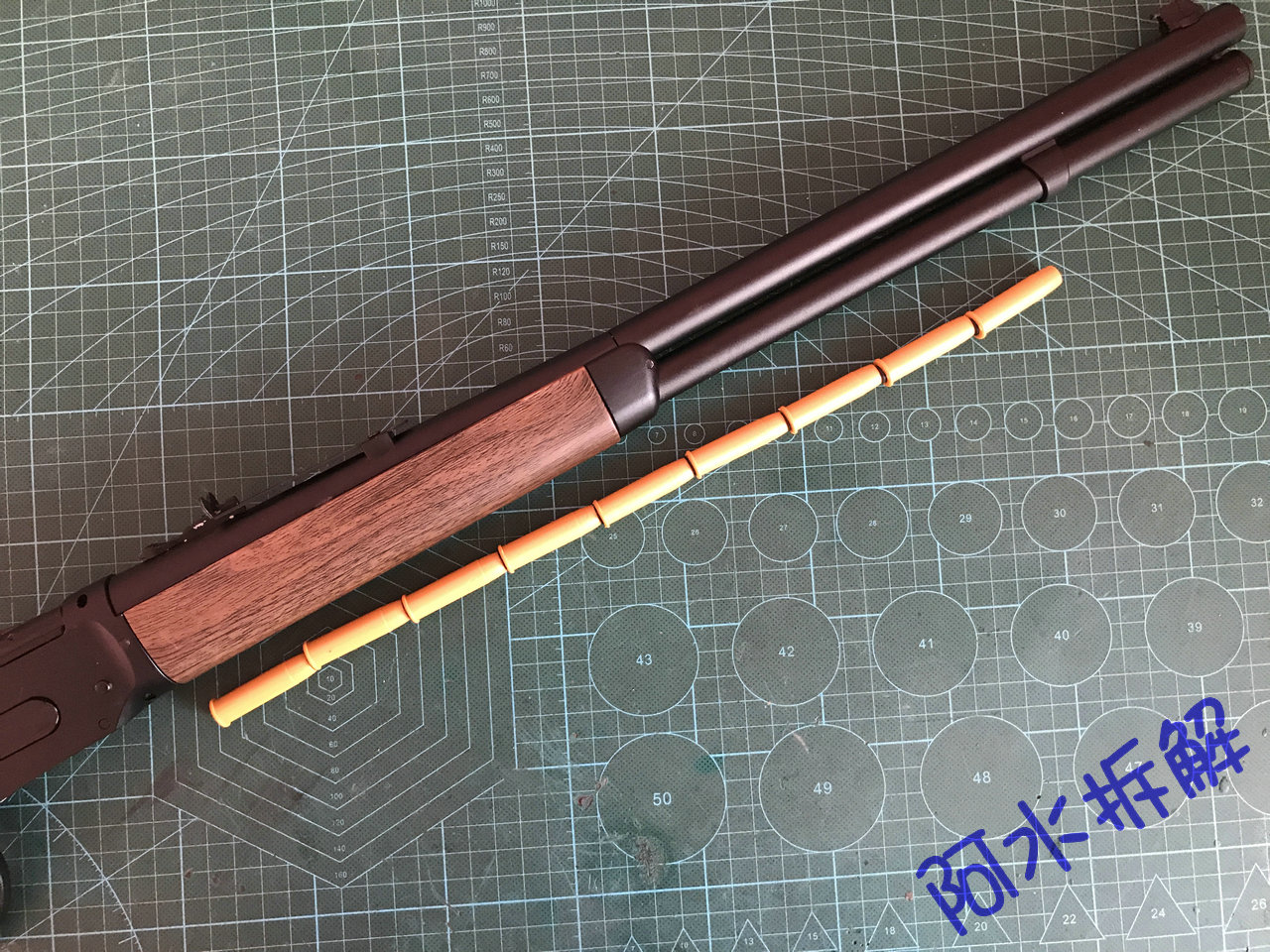

随包装附送了9个弹壳根据客服提醒不推荐装这么多可能会卡壳具体原因后面结构分解给大家说下

偶尔上弹也会卡一下

偶尔也会有弹仓的弹出不来的情况

后托的合模线也需要打磨下

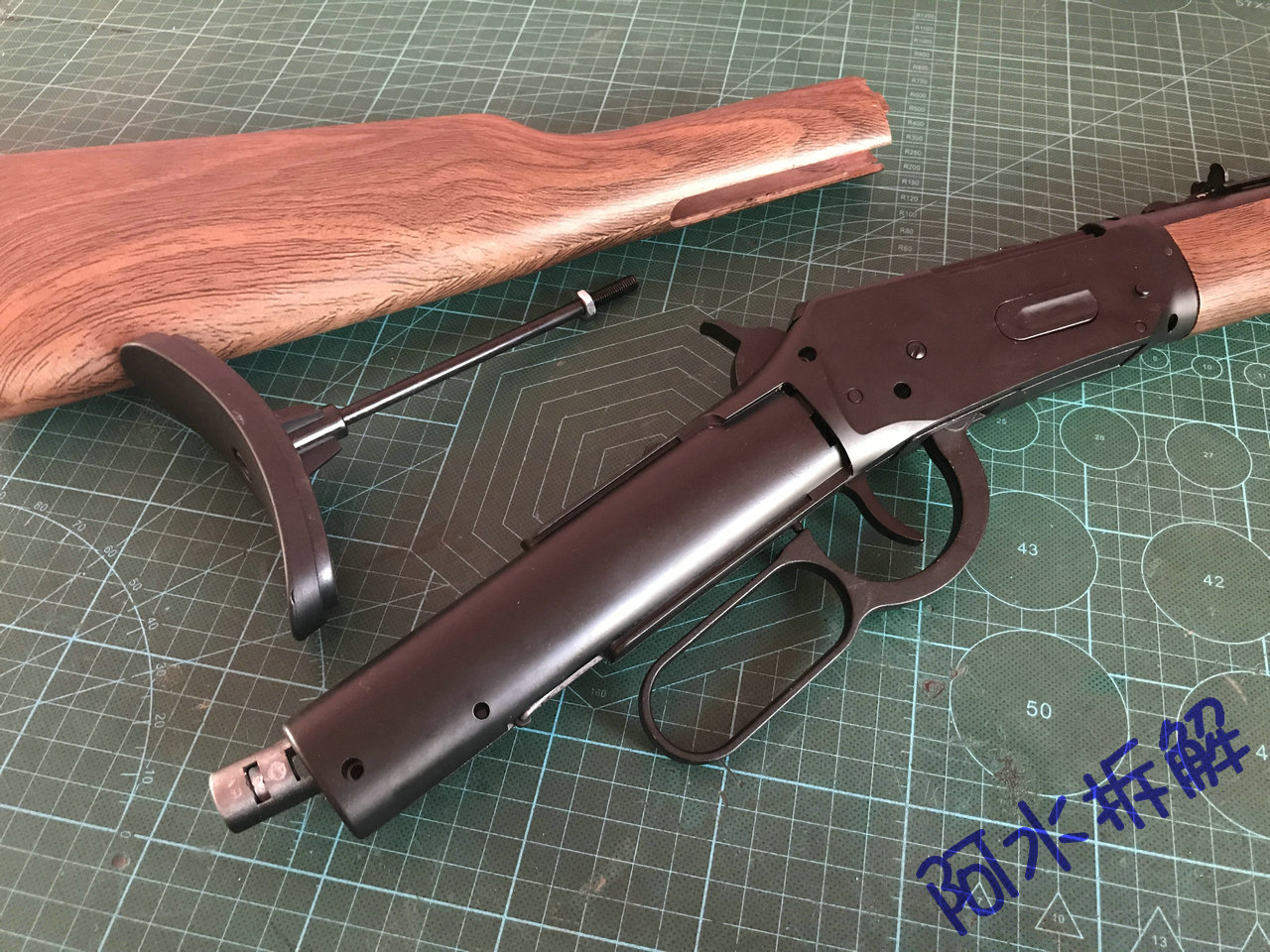

来吧开拆把刚才的后托先拿掉

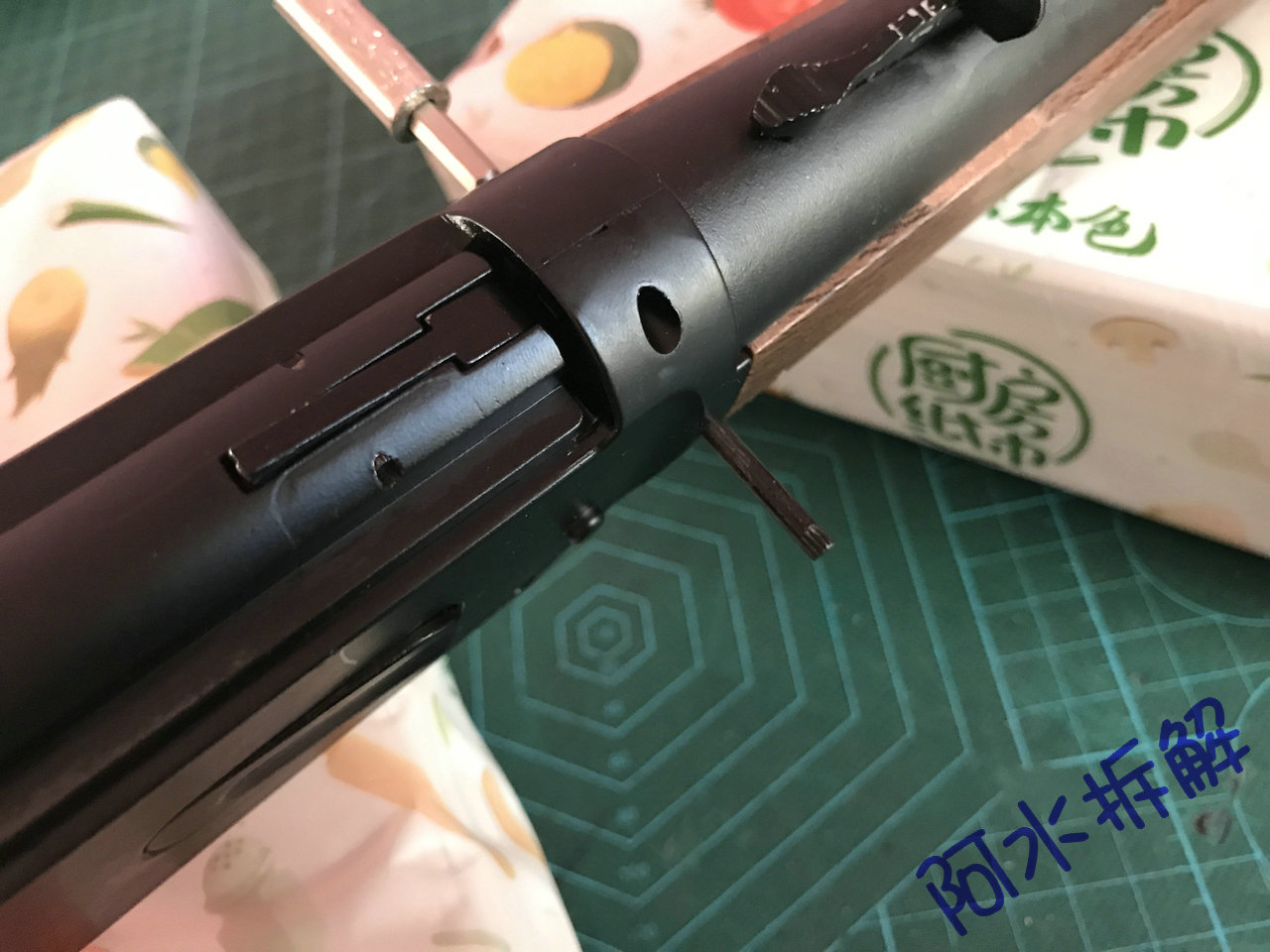

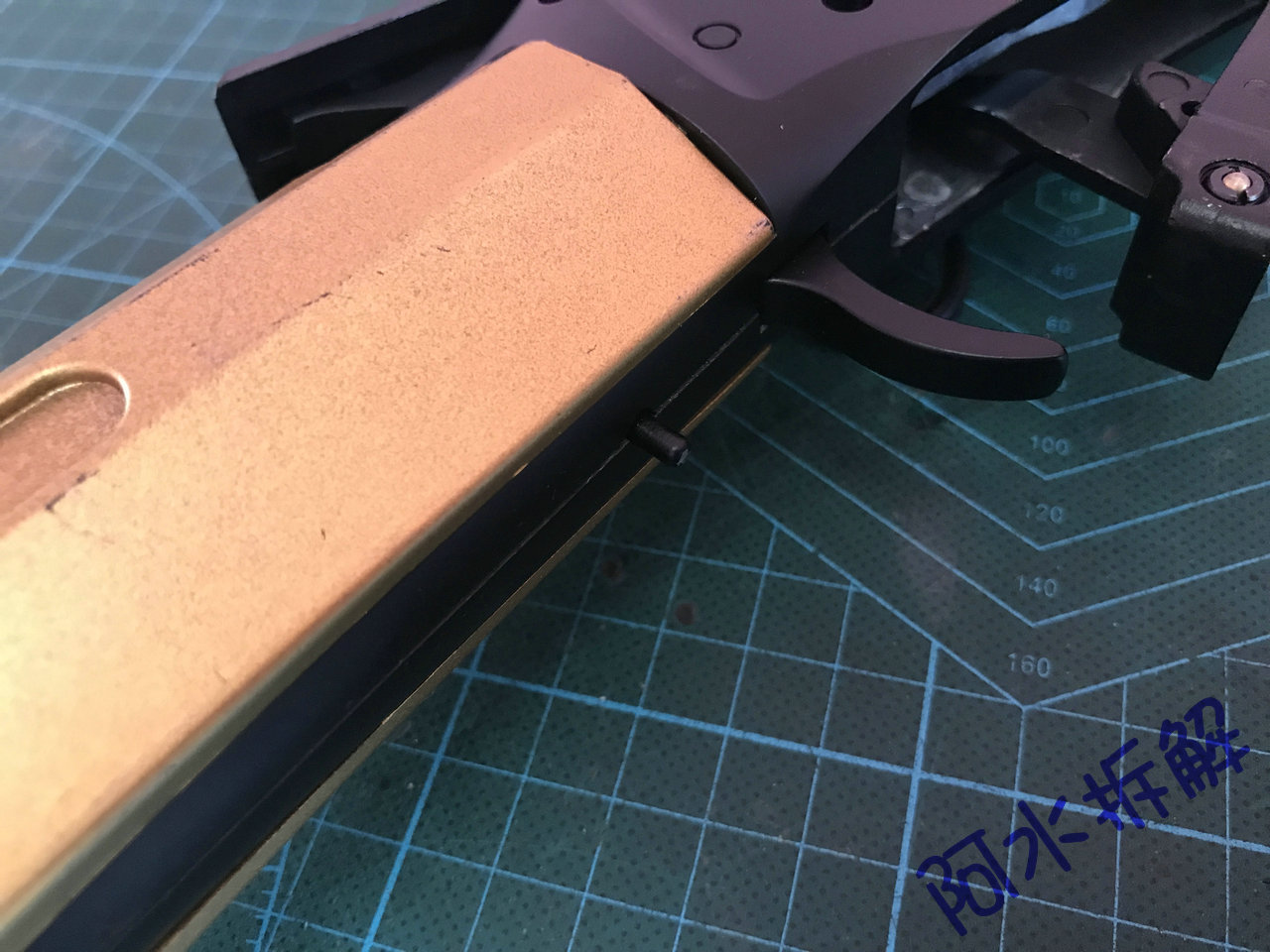

中身和前截通过这个销子固定

记得从另外一边顶出来

因为这一边有滚花

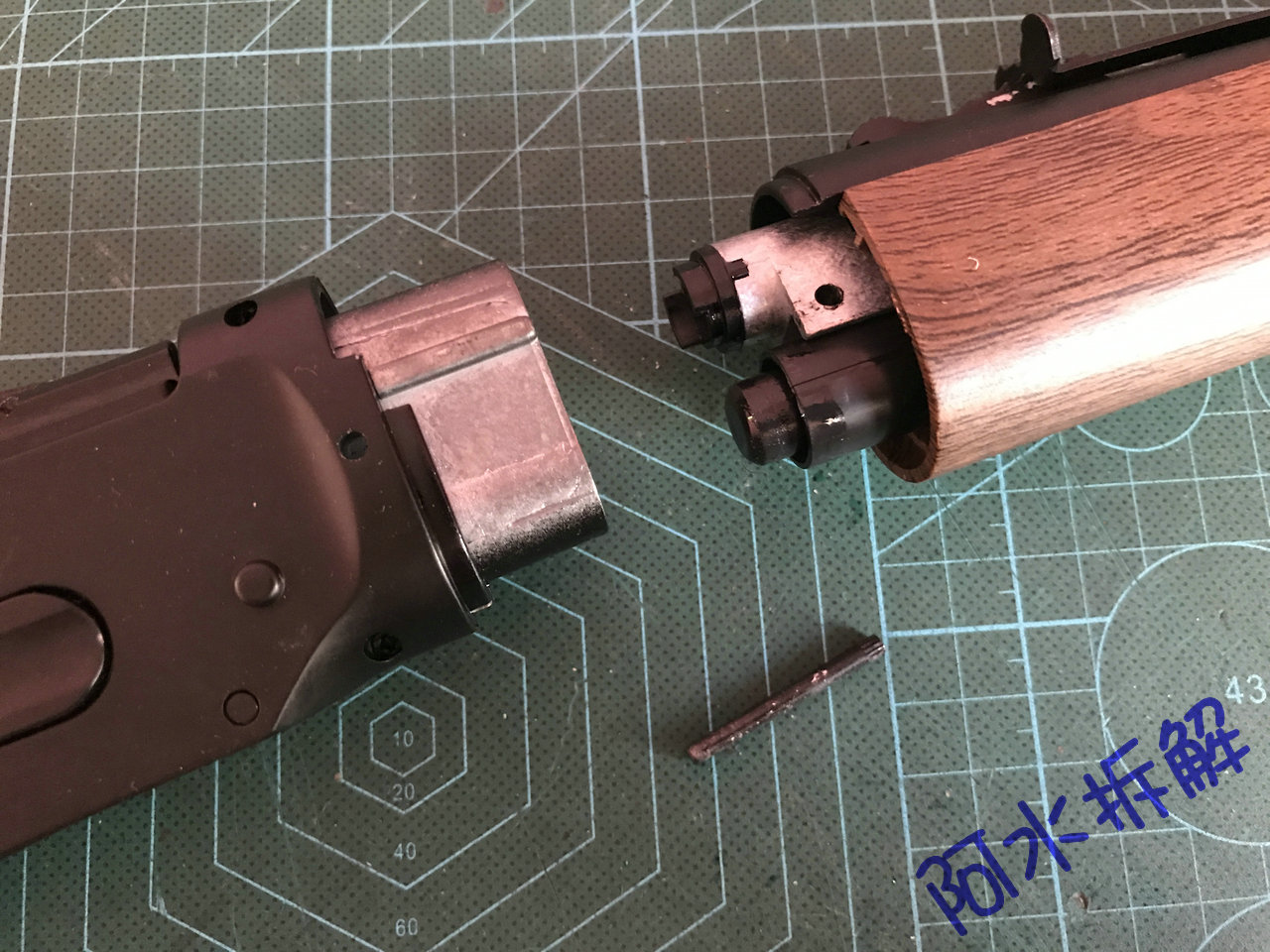

顶开之后前后就可以拉开了

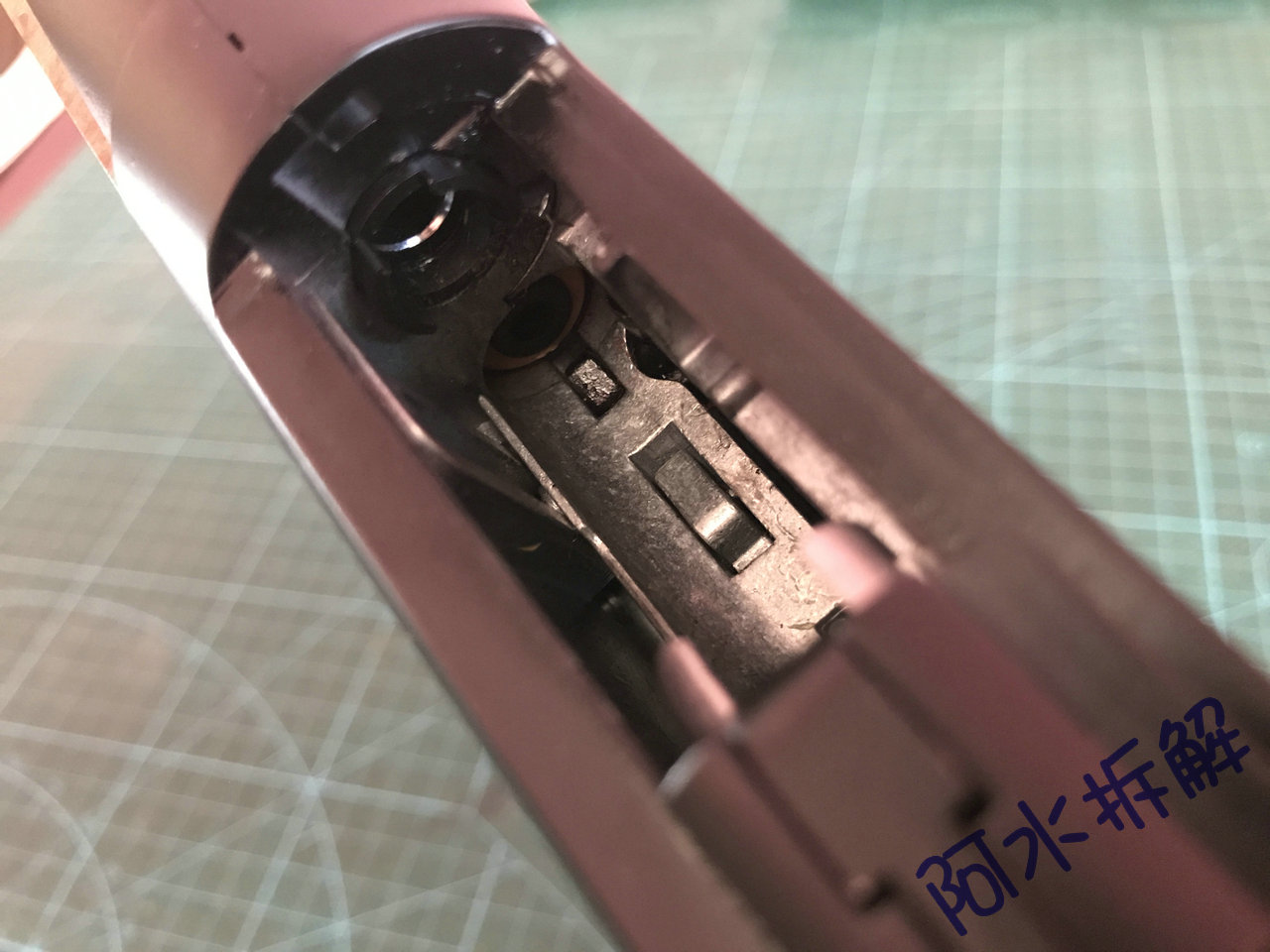

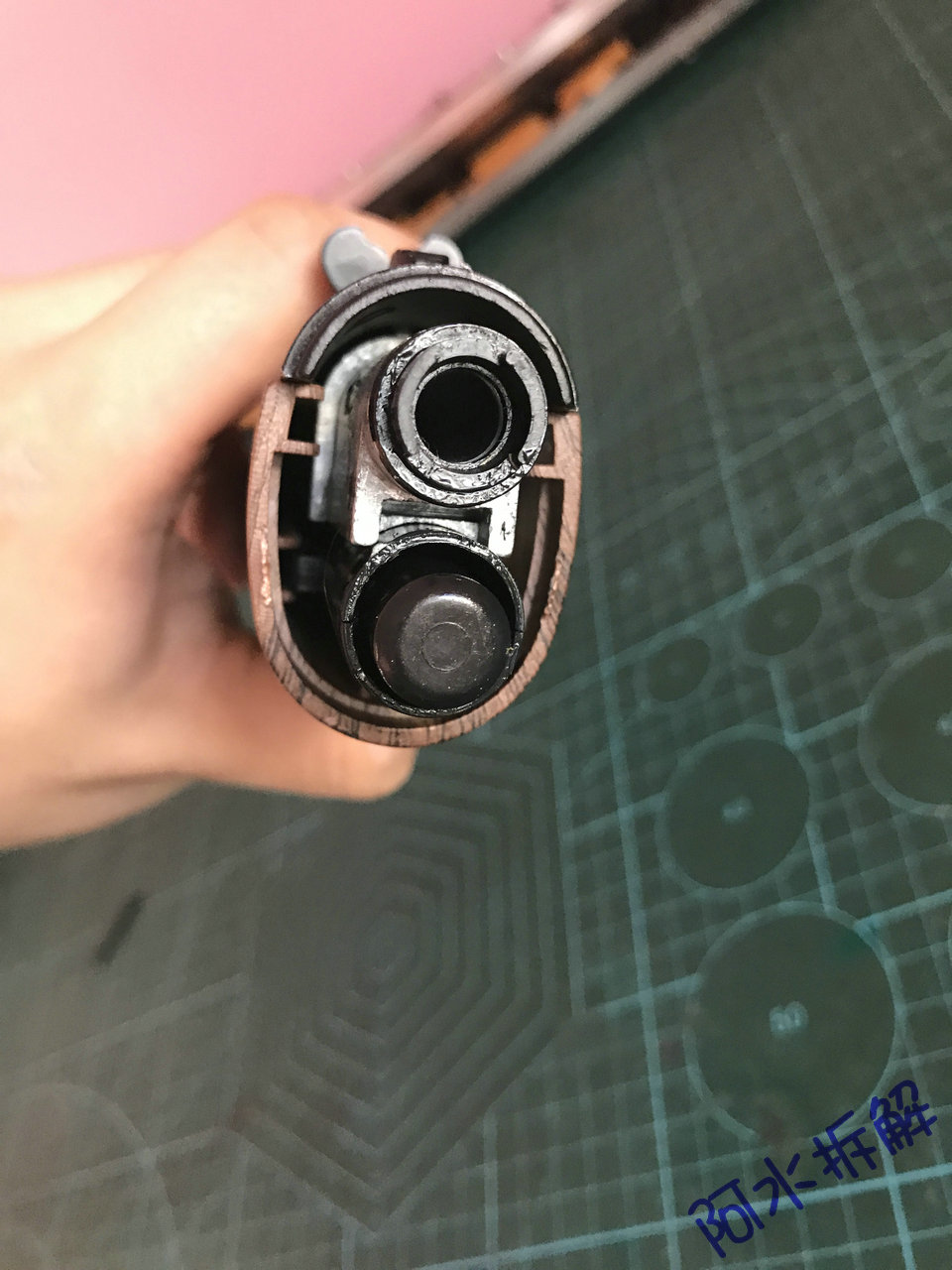

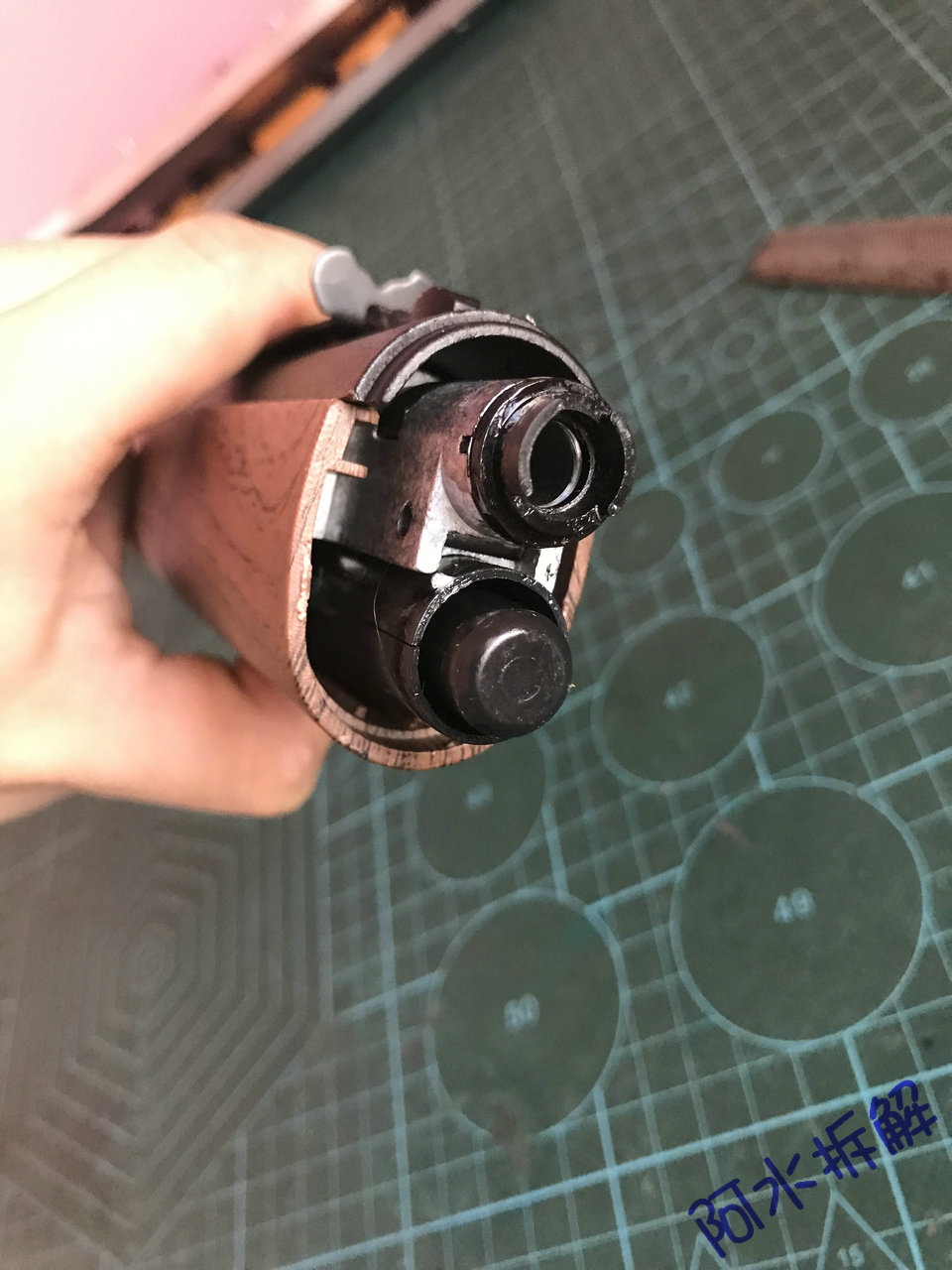

前截内部

前截内部侧面

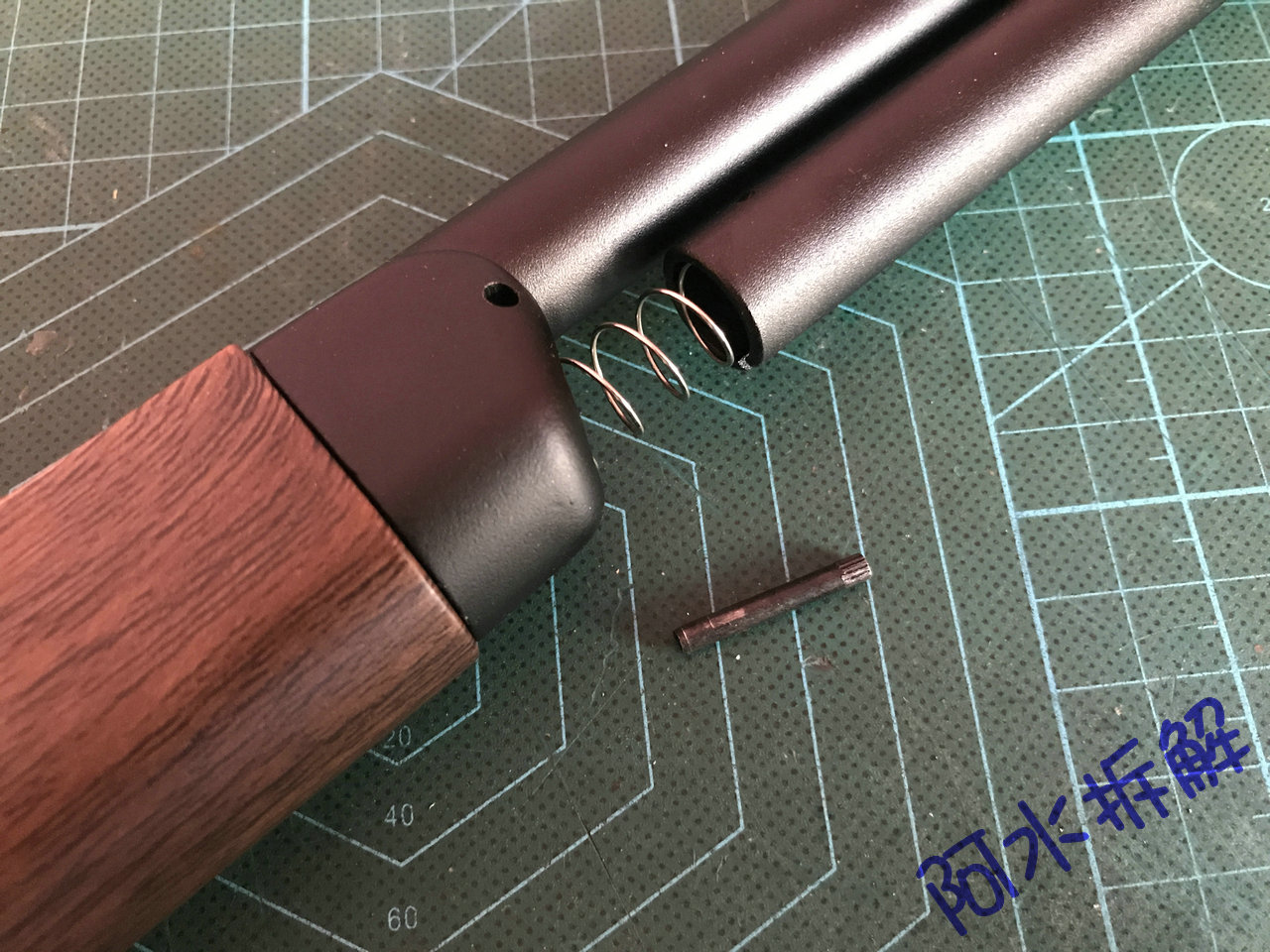

同样从枪身左侧向右侧顶出这根插销

就是这样

弹仓即可向前拔出

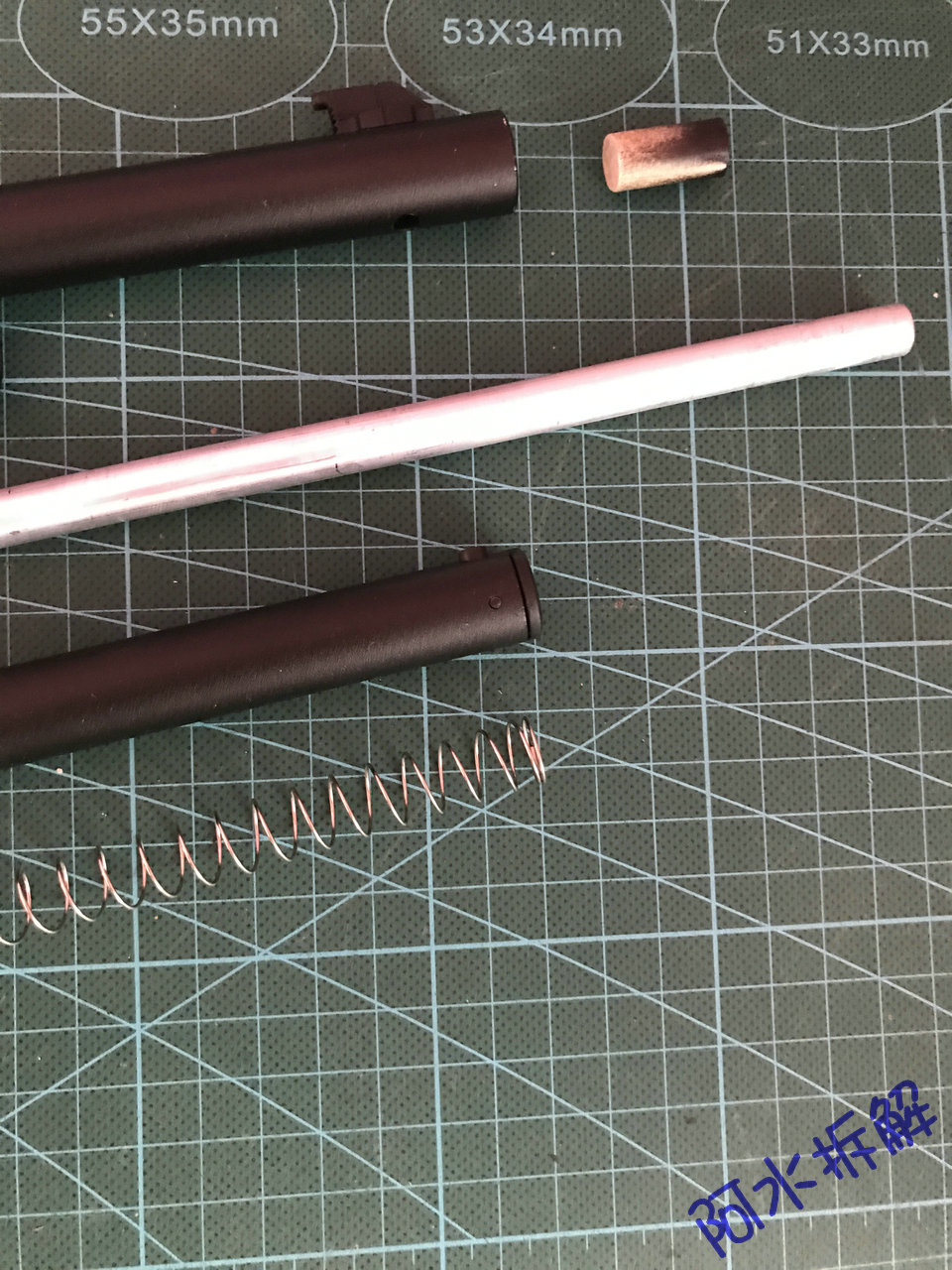

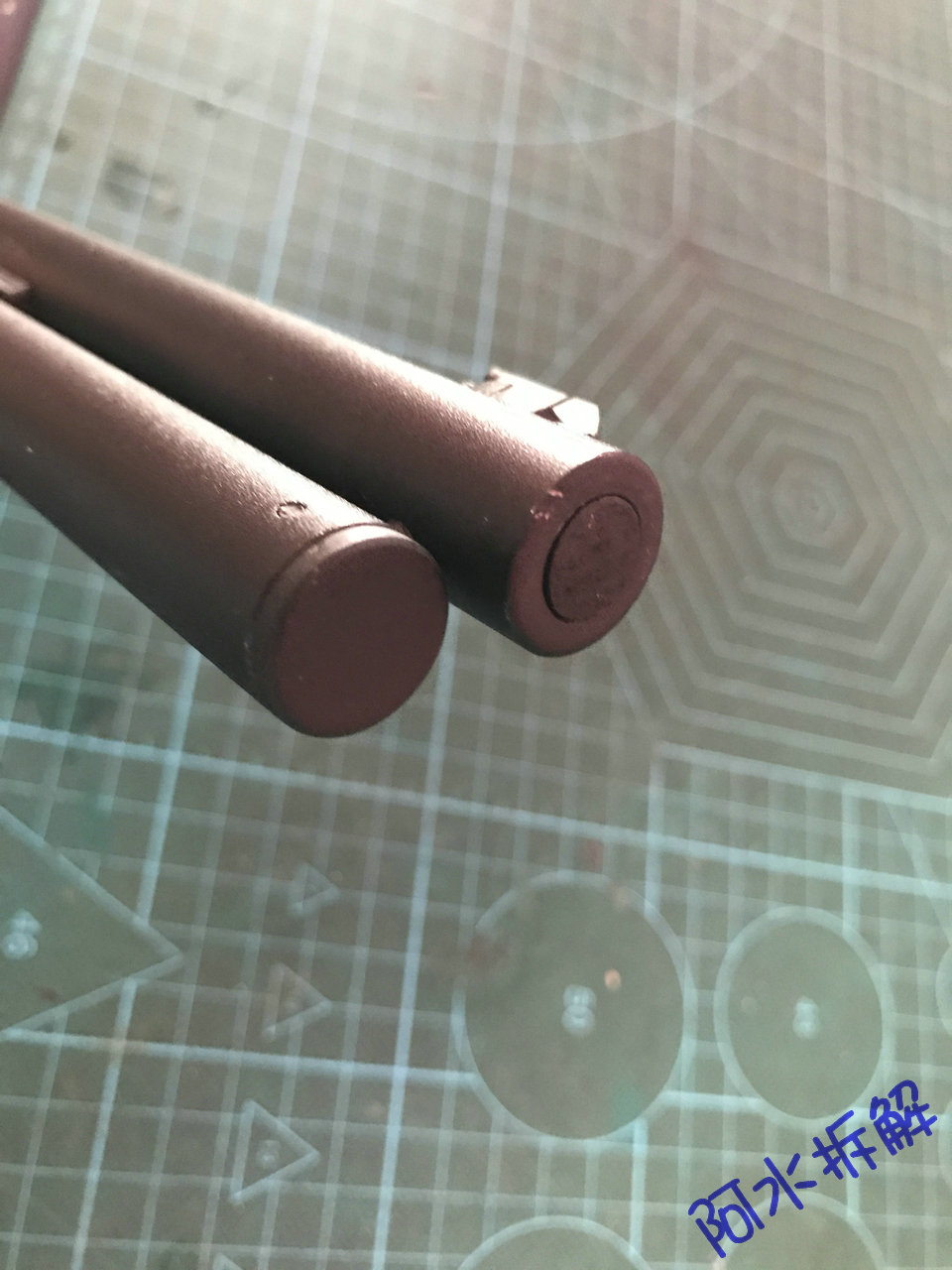

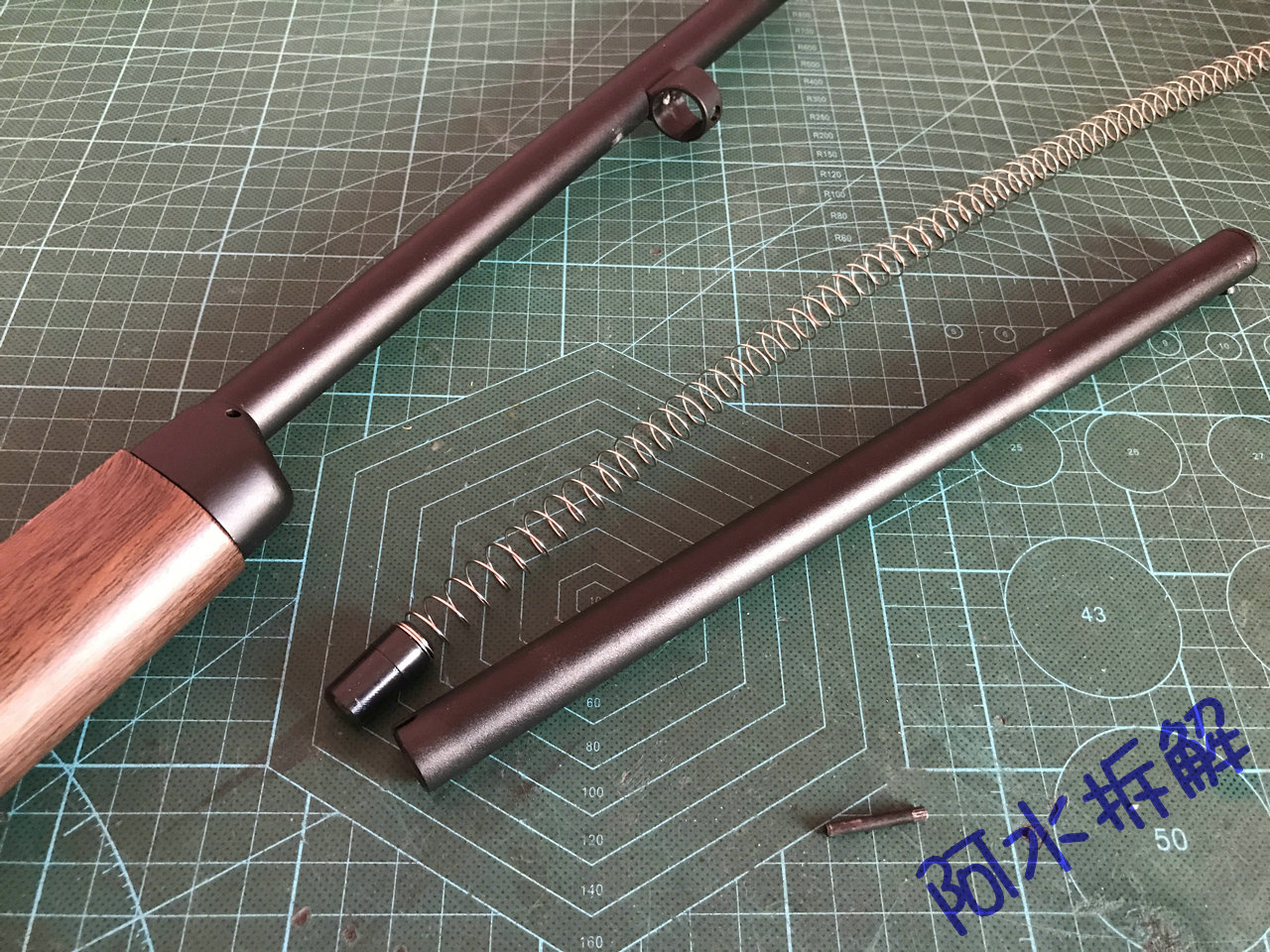

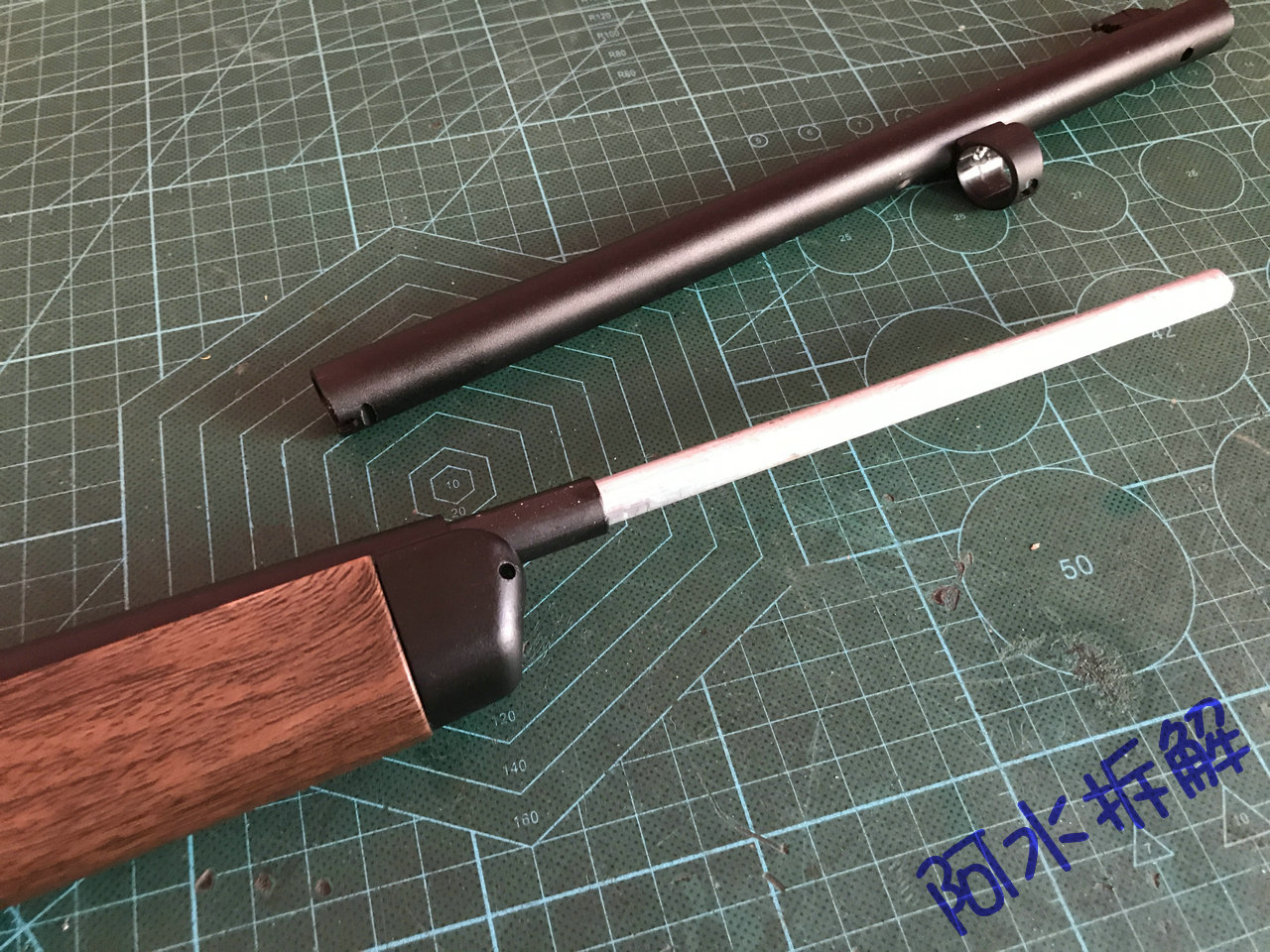

外管也可以向前拔出

稍微动一下内管即可向后推出

一定记好胶皮是分左右的左边的长

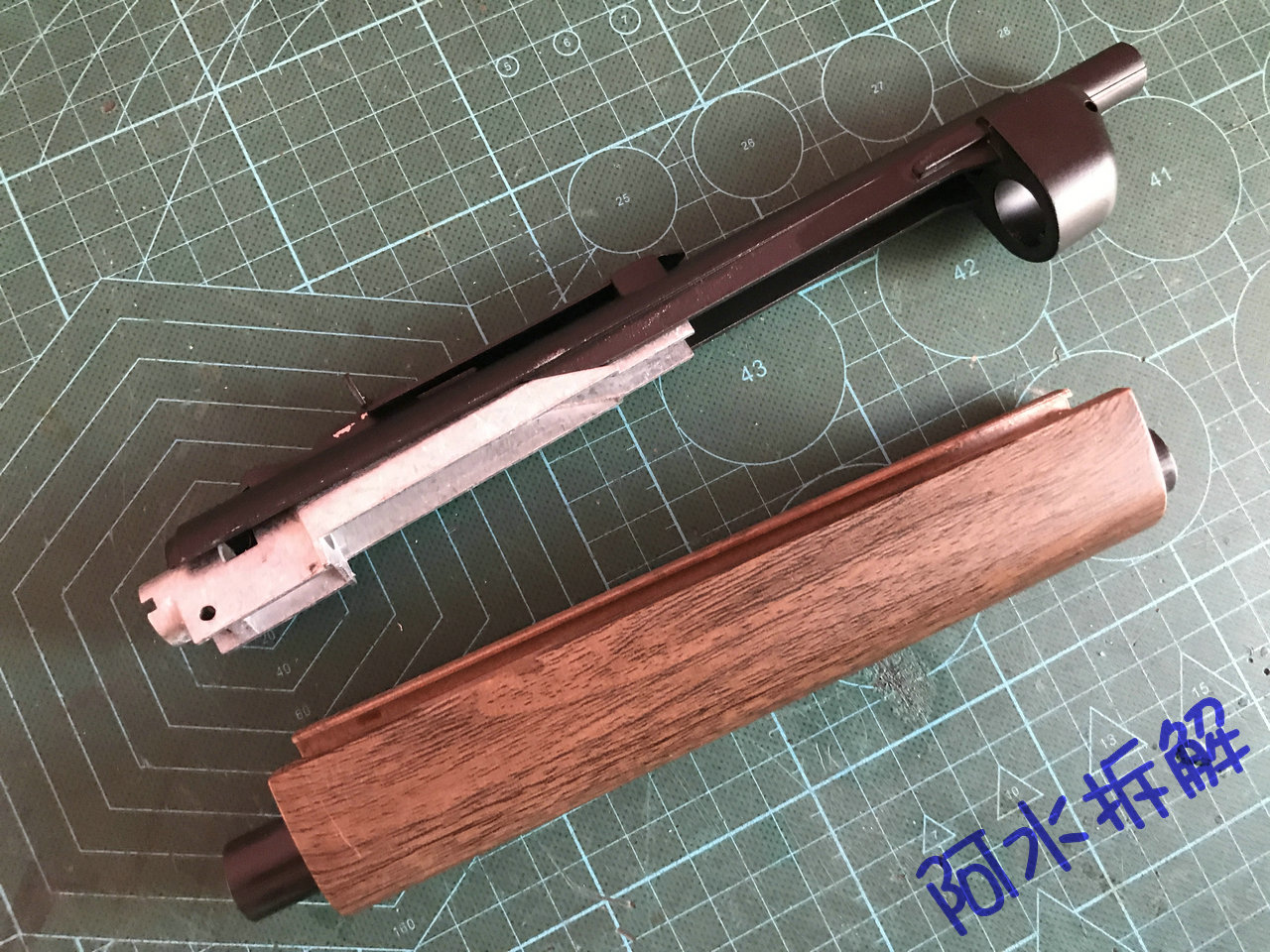

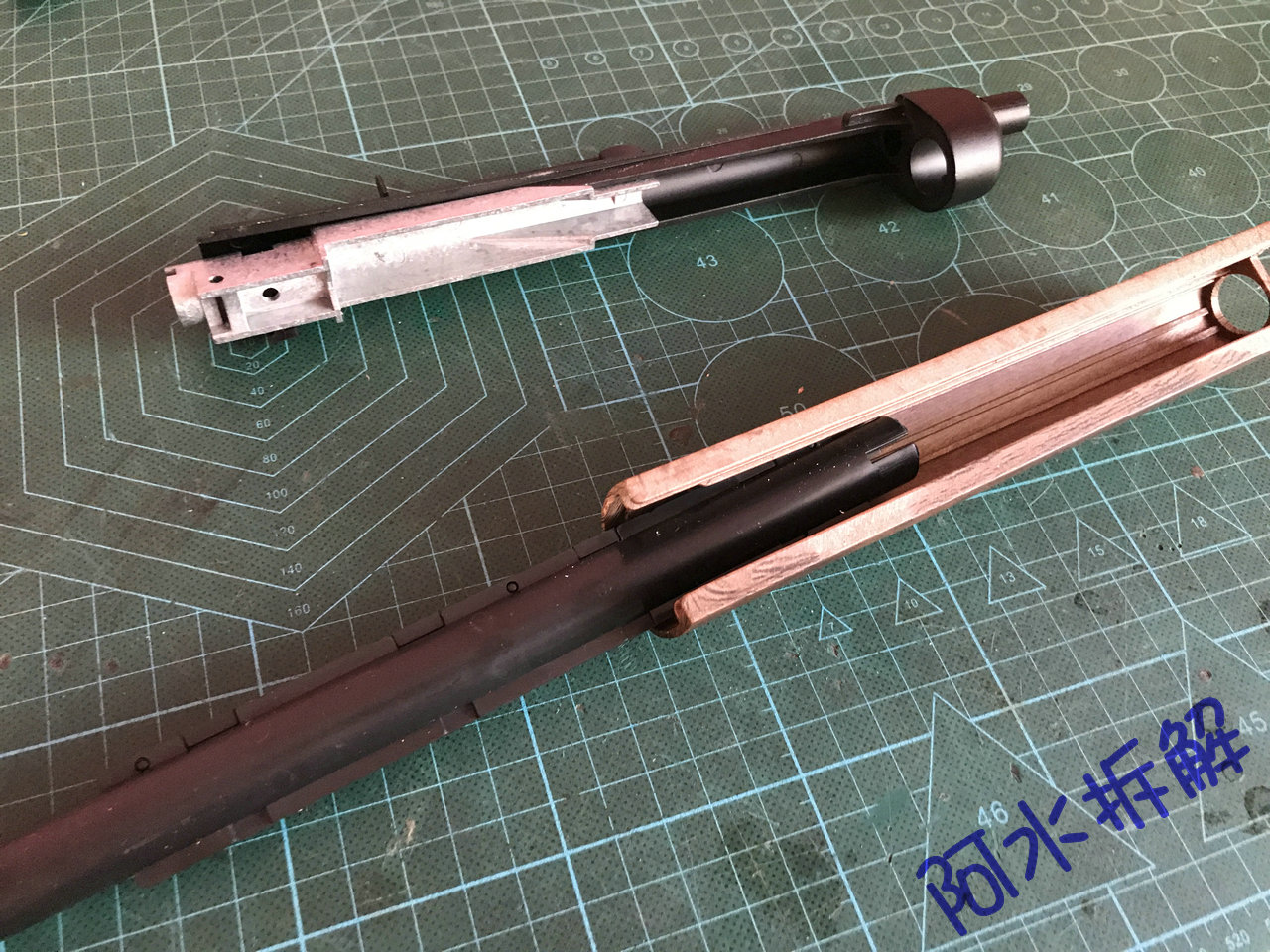

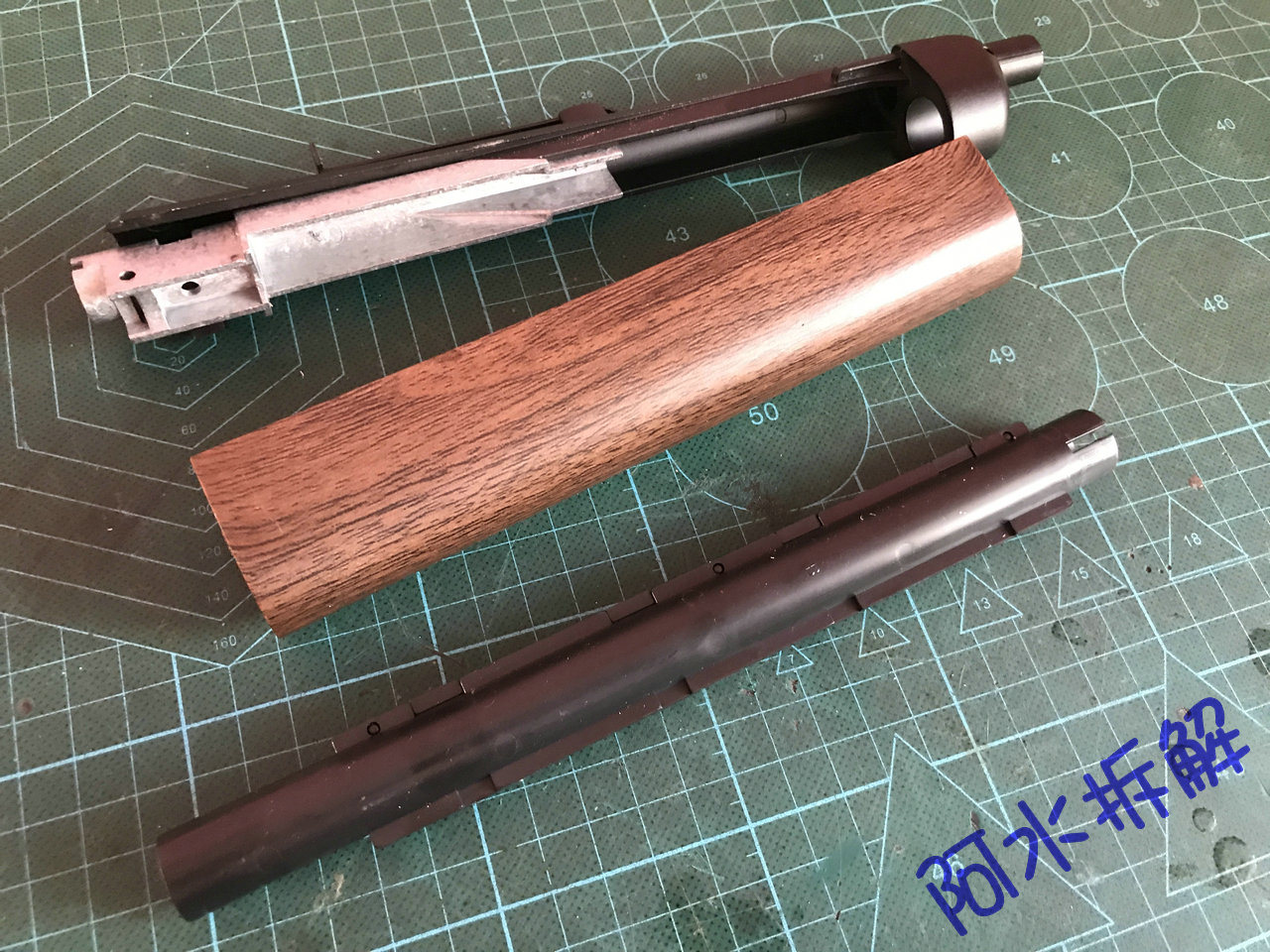

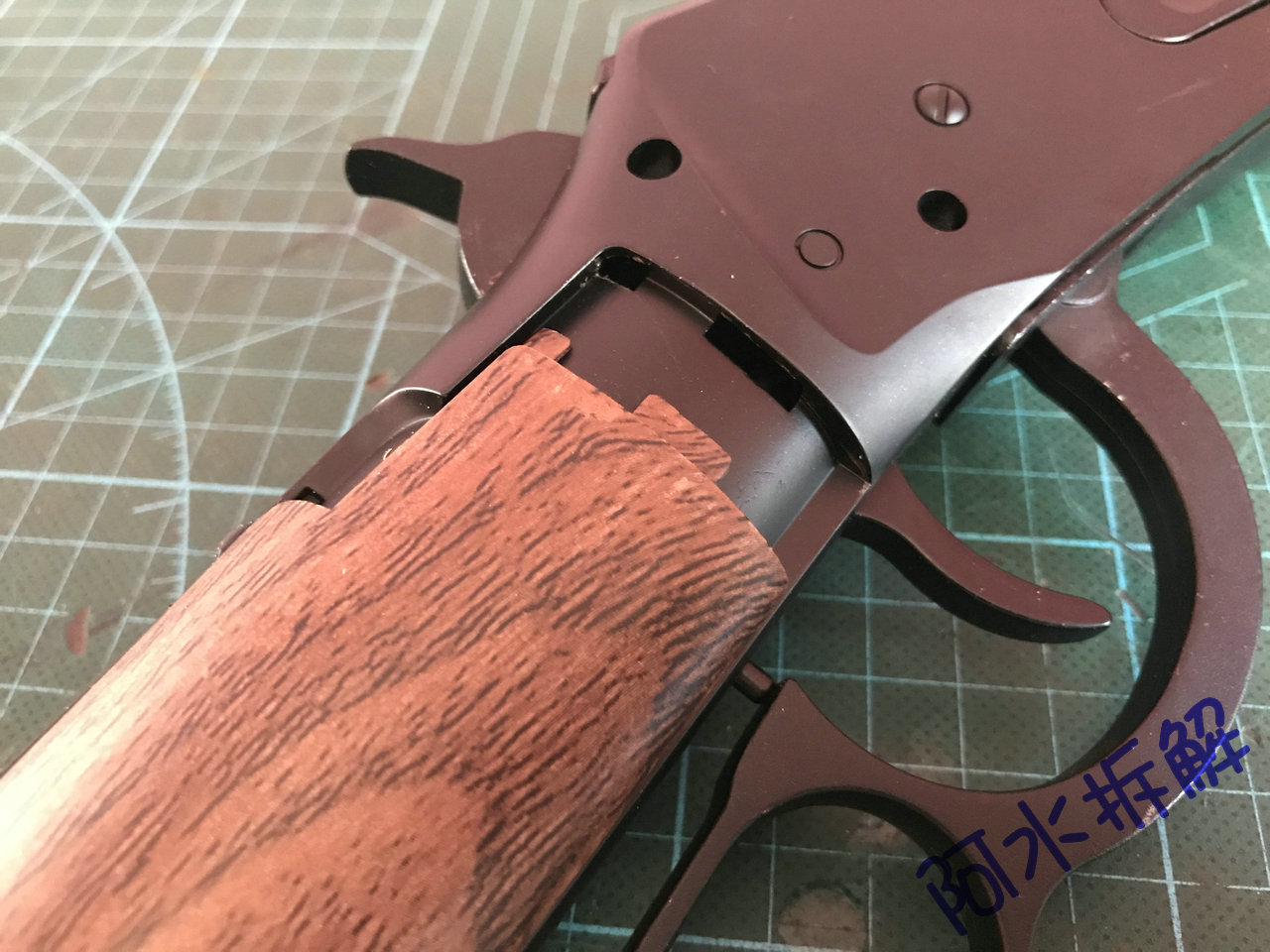

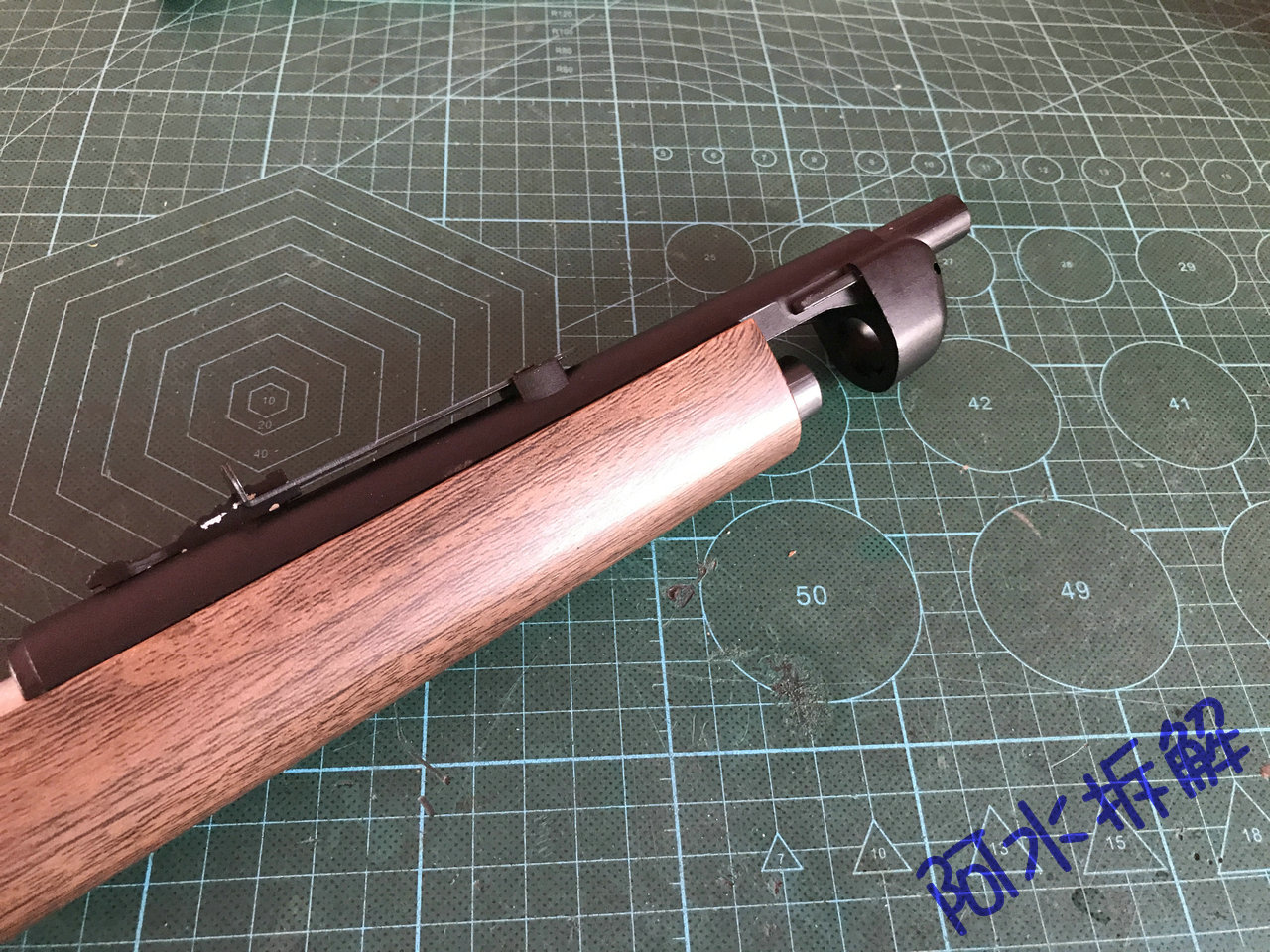

护木向后拉

即可分解

内部弹仓拉出

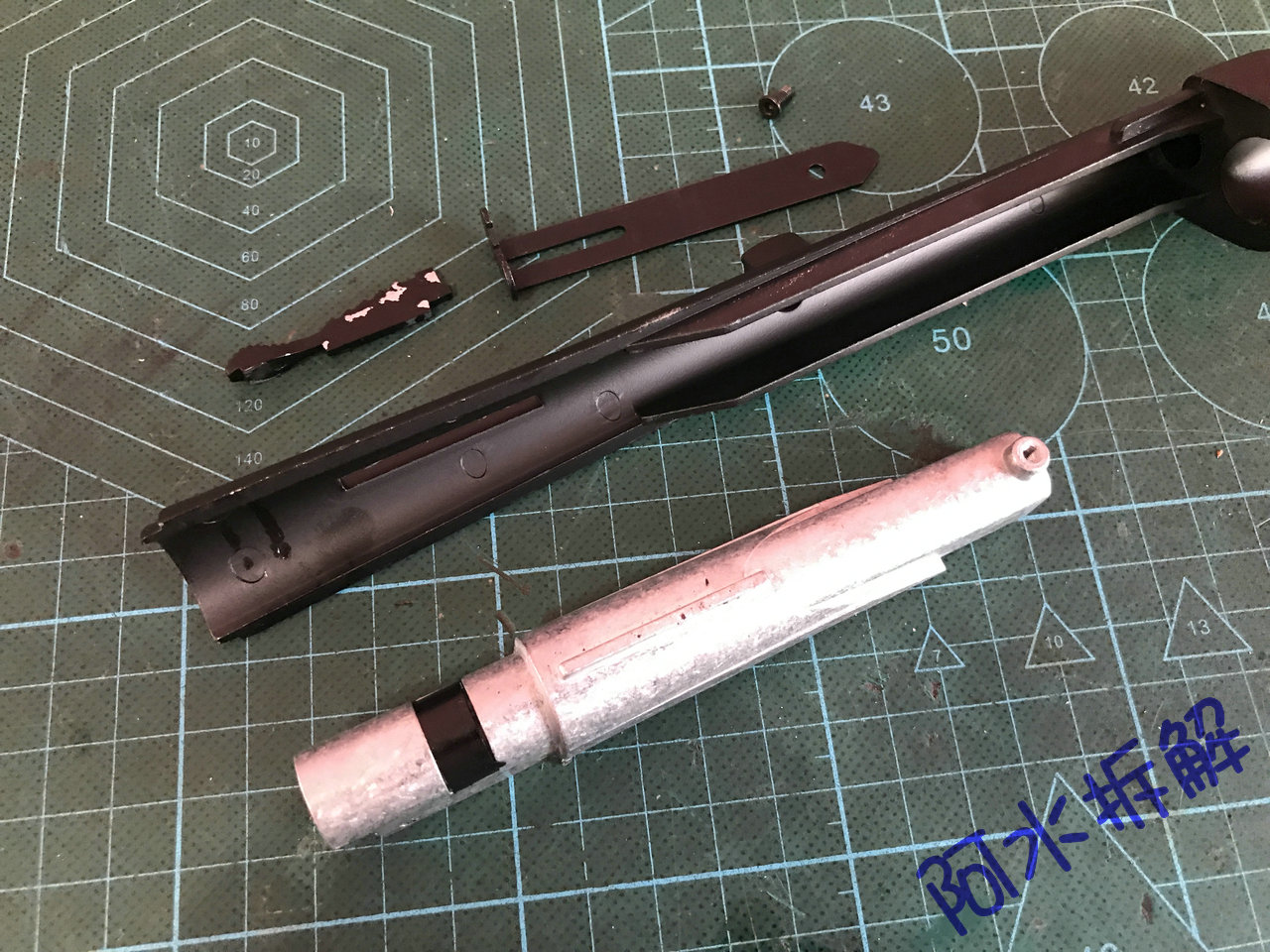

内部弹仓是塑料两片

拆下顶端螺丝

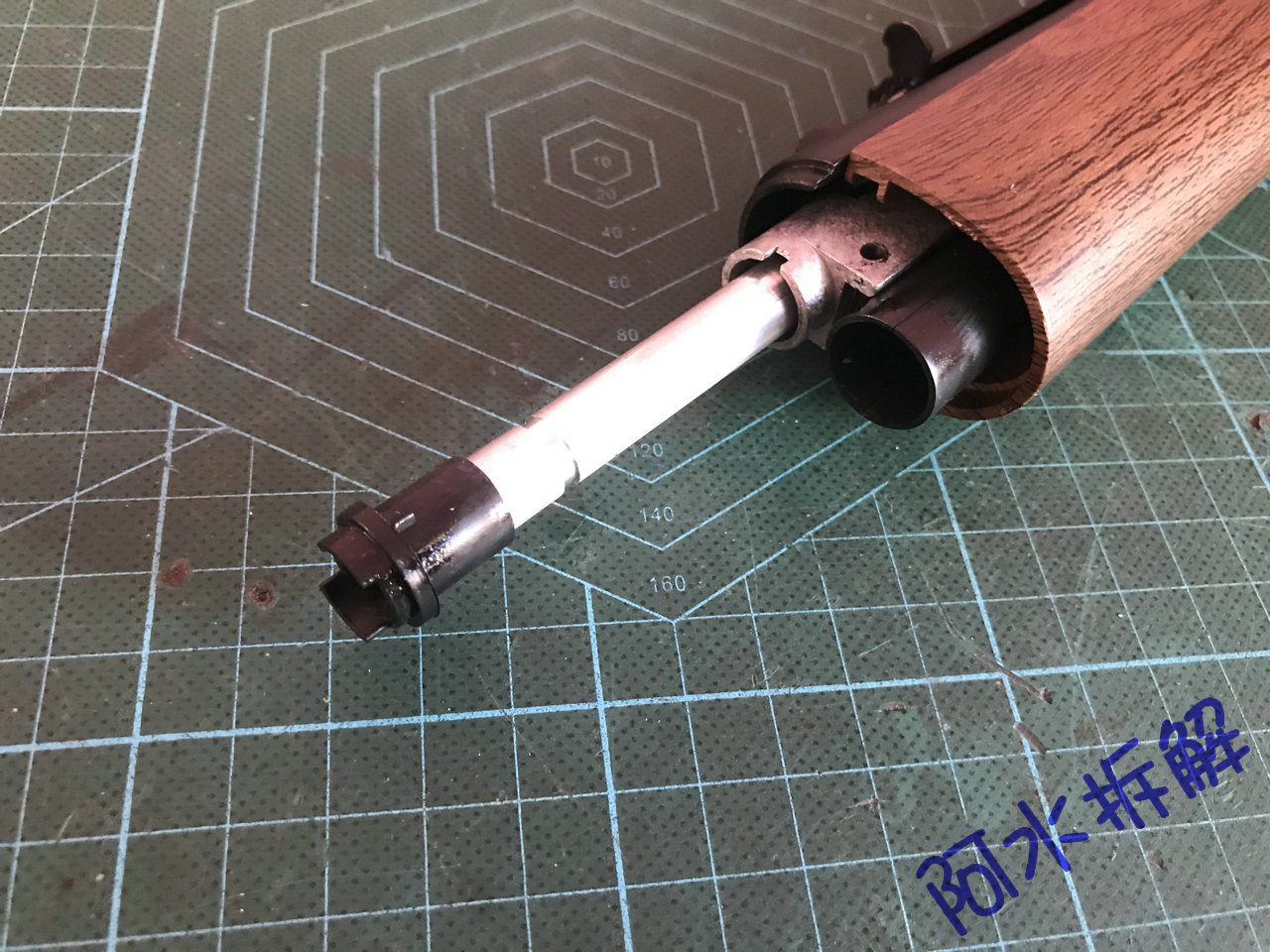

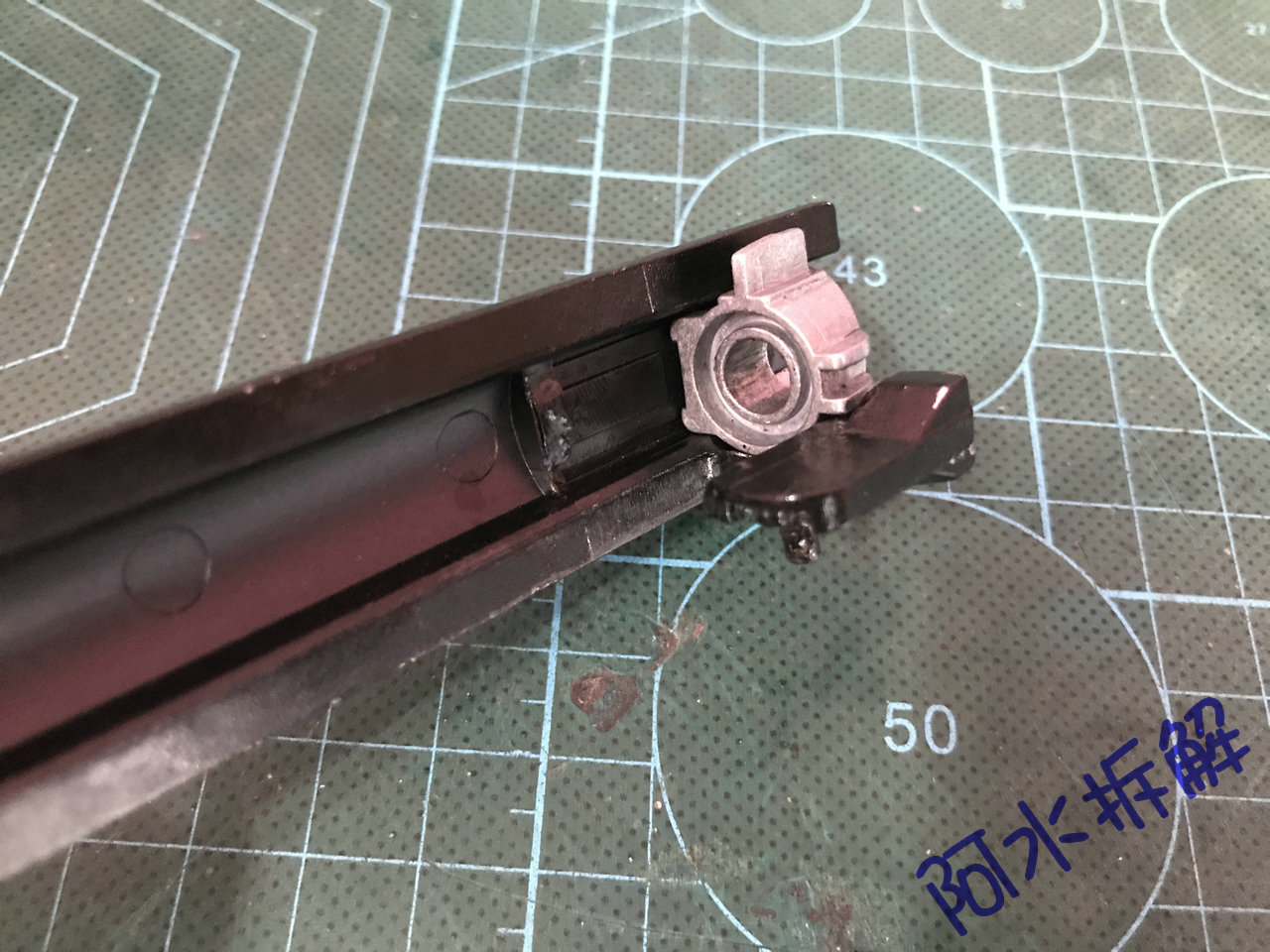

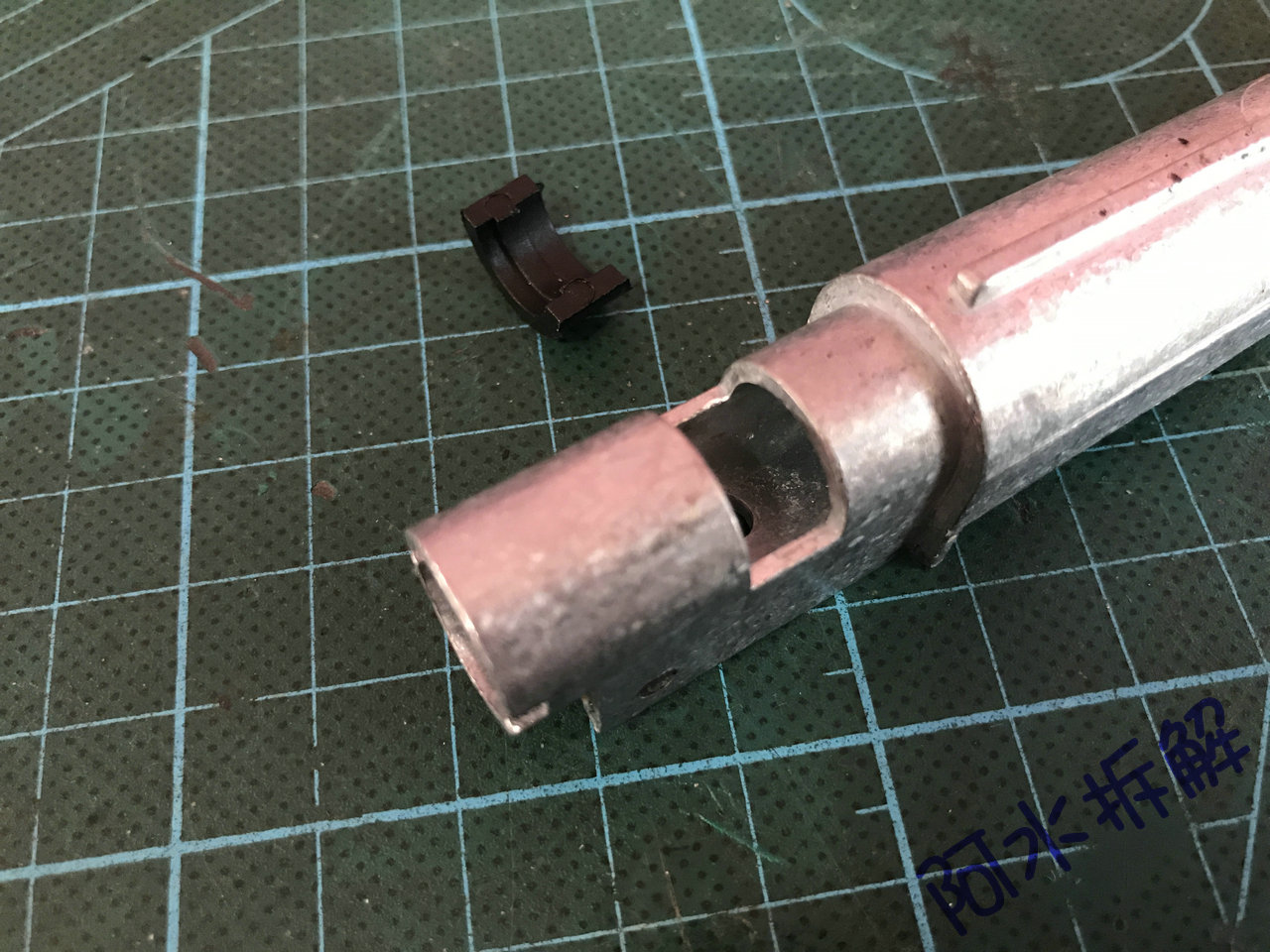

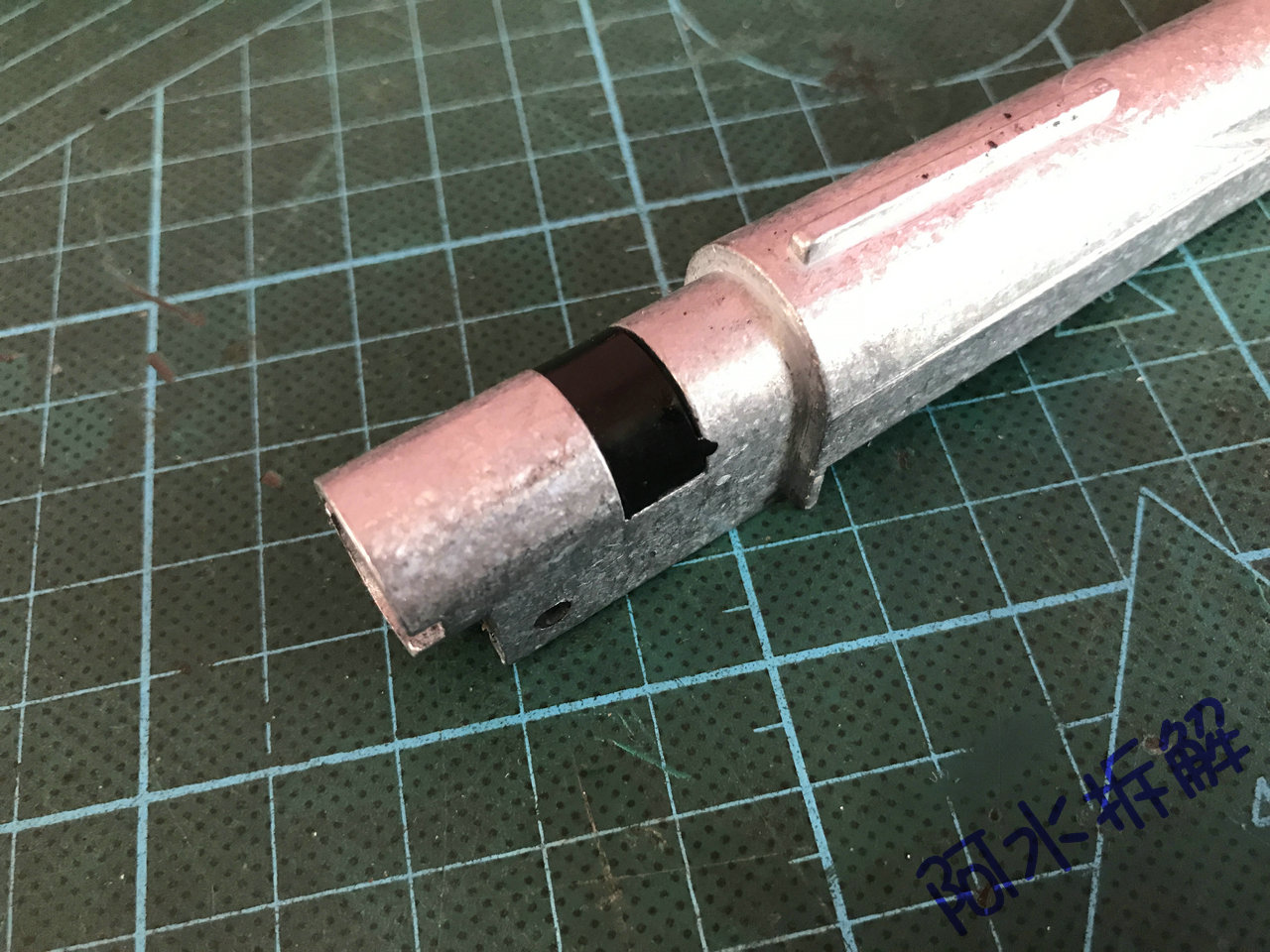

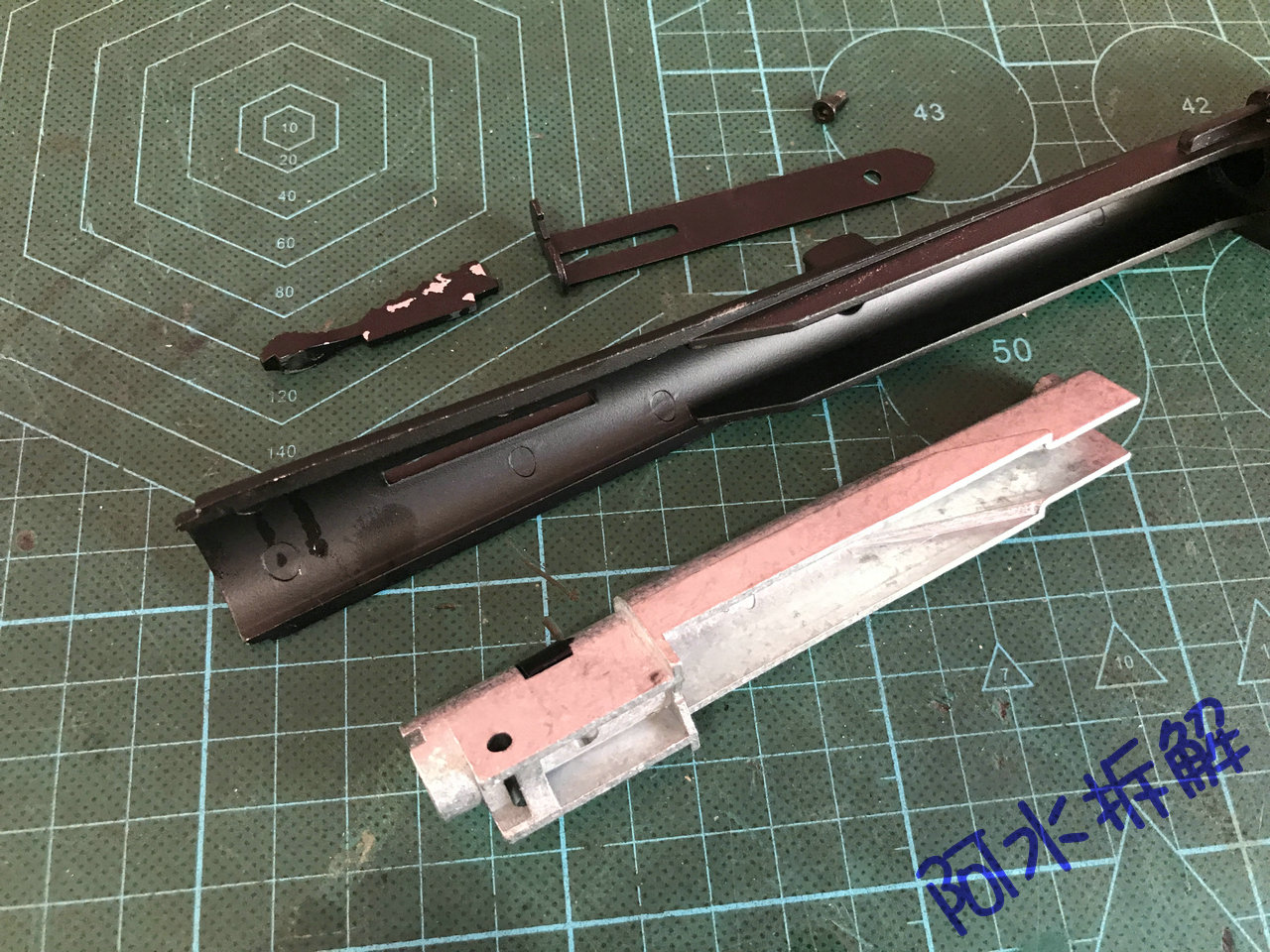

即可分解锌合金的内管座

内管座负责卡住内管的

轻轻一碰就拿掉了这个是通过中身固定的

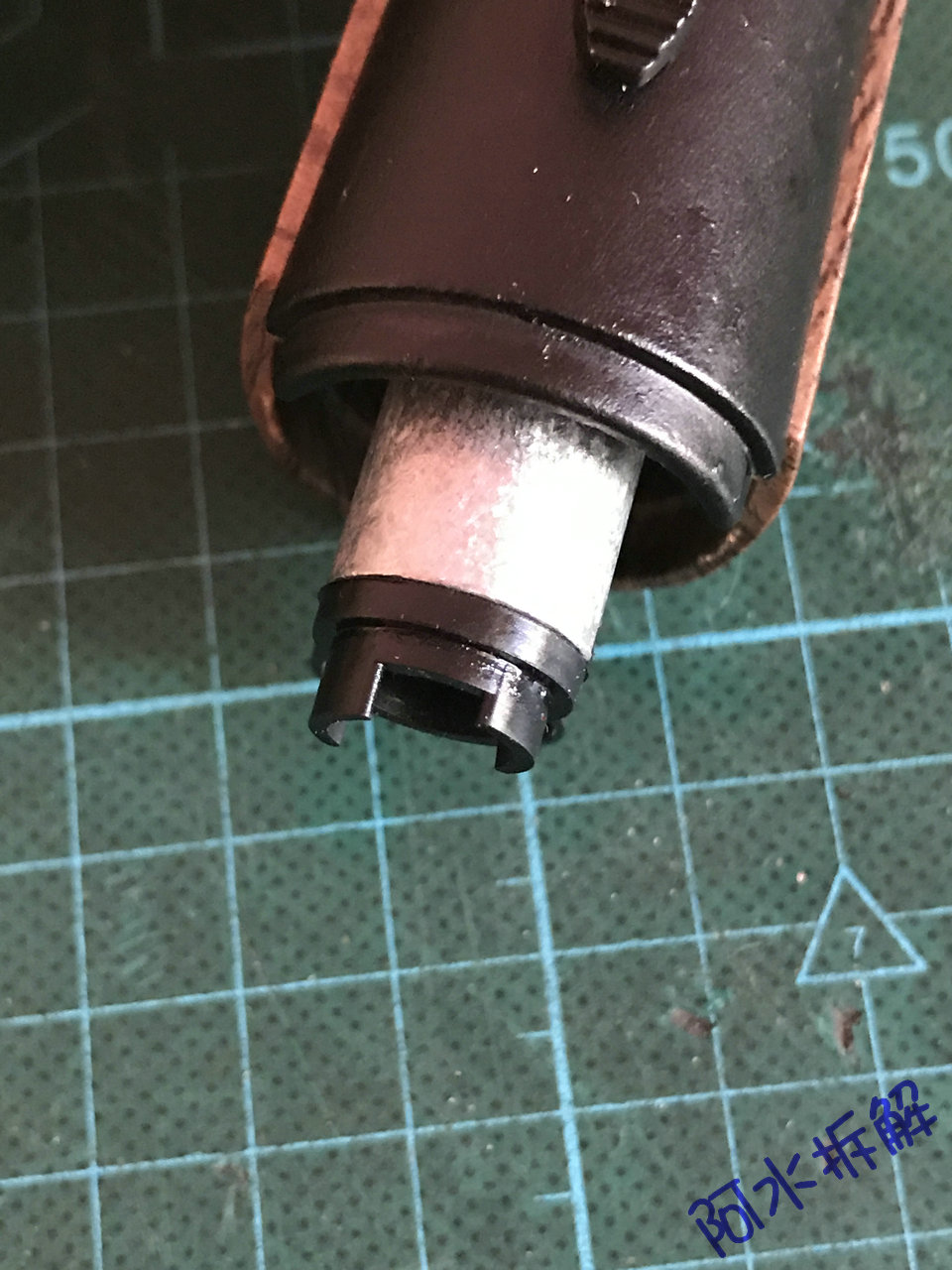

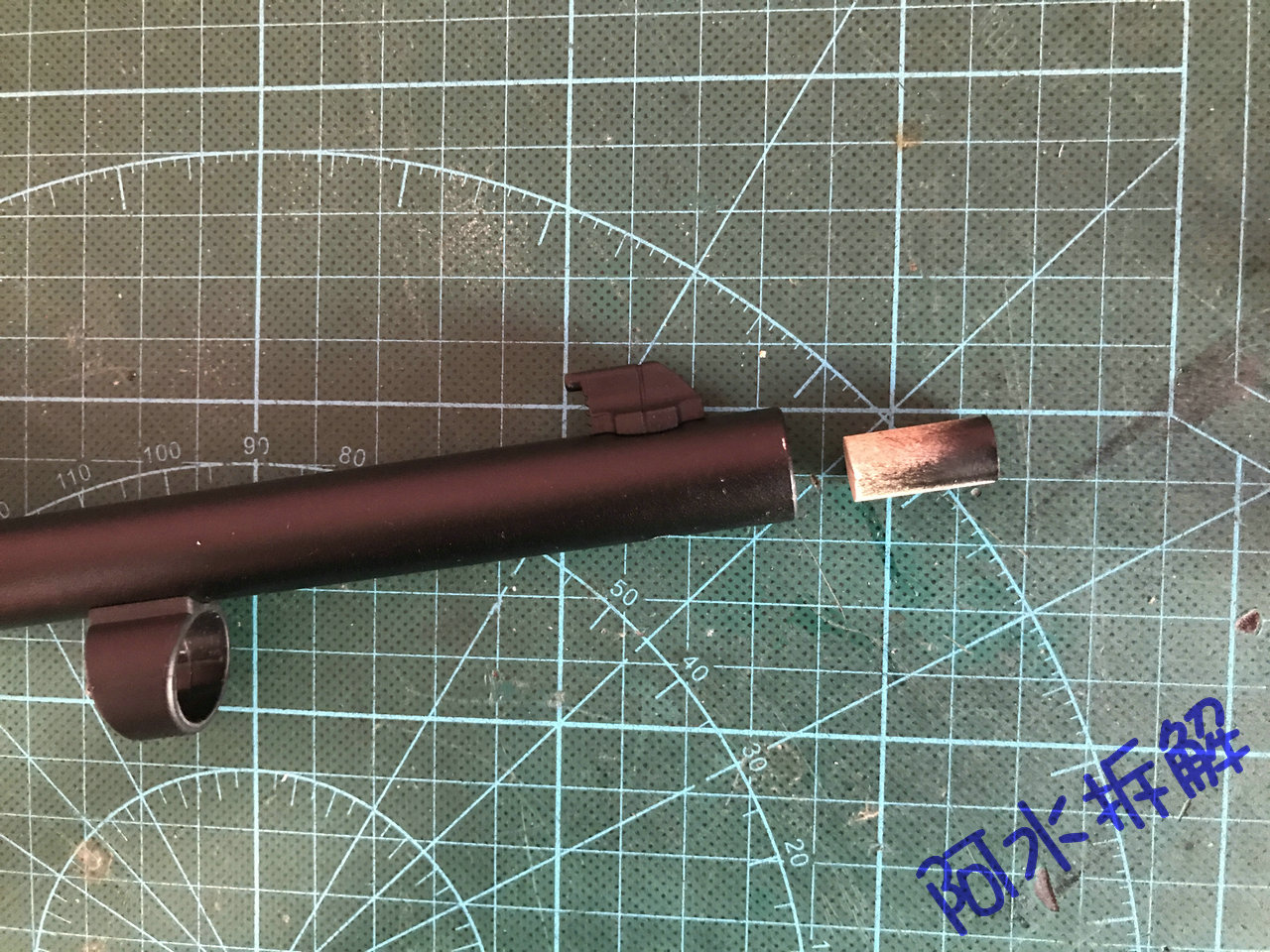

记得吧这个堵头敲出来

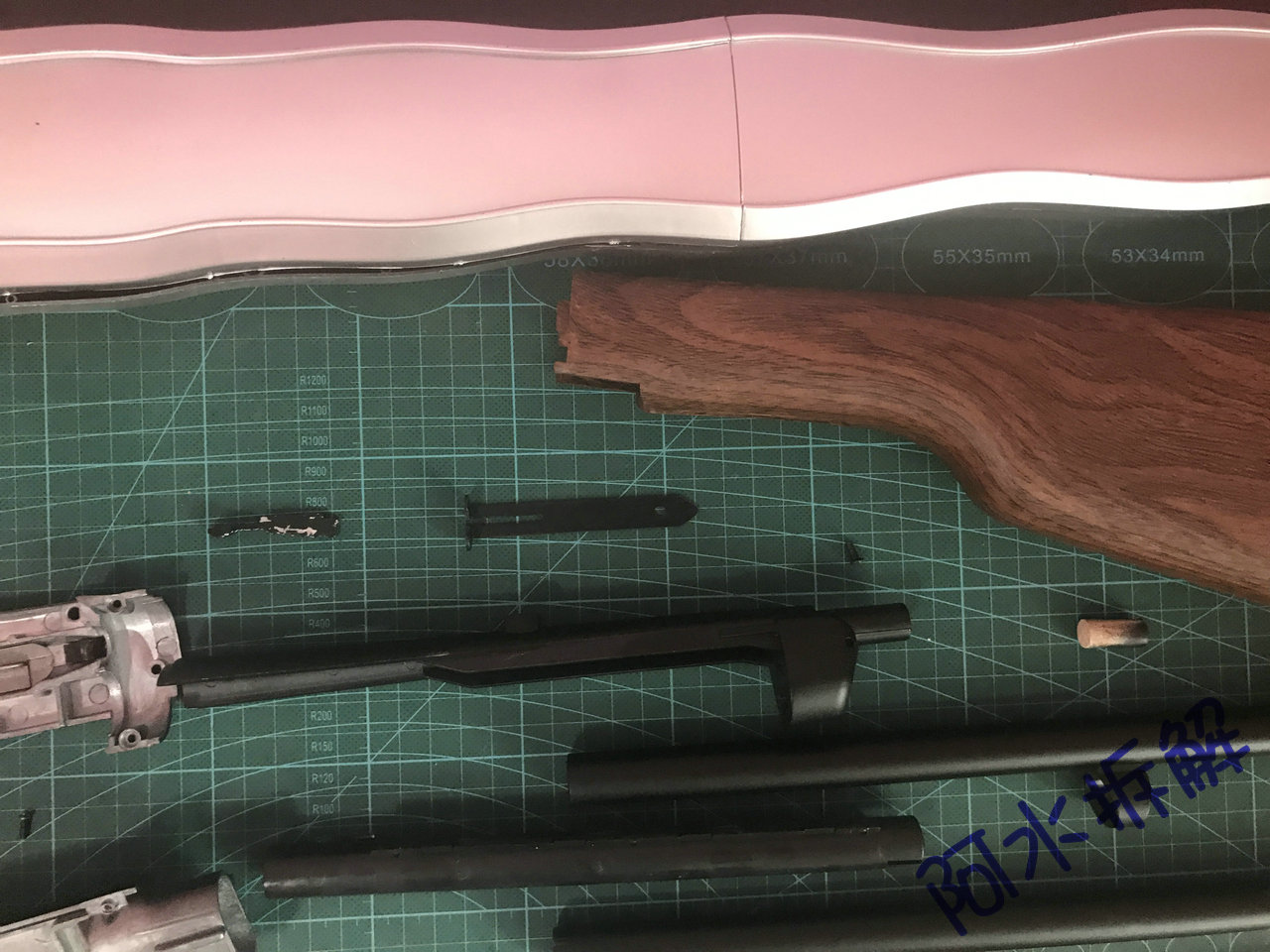

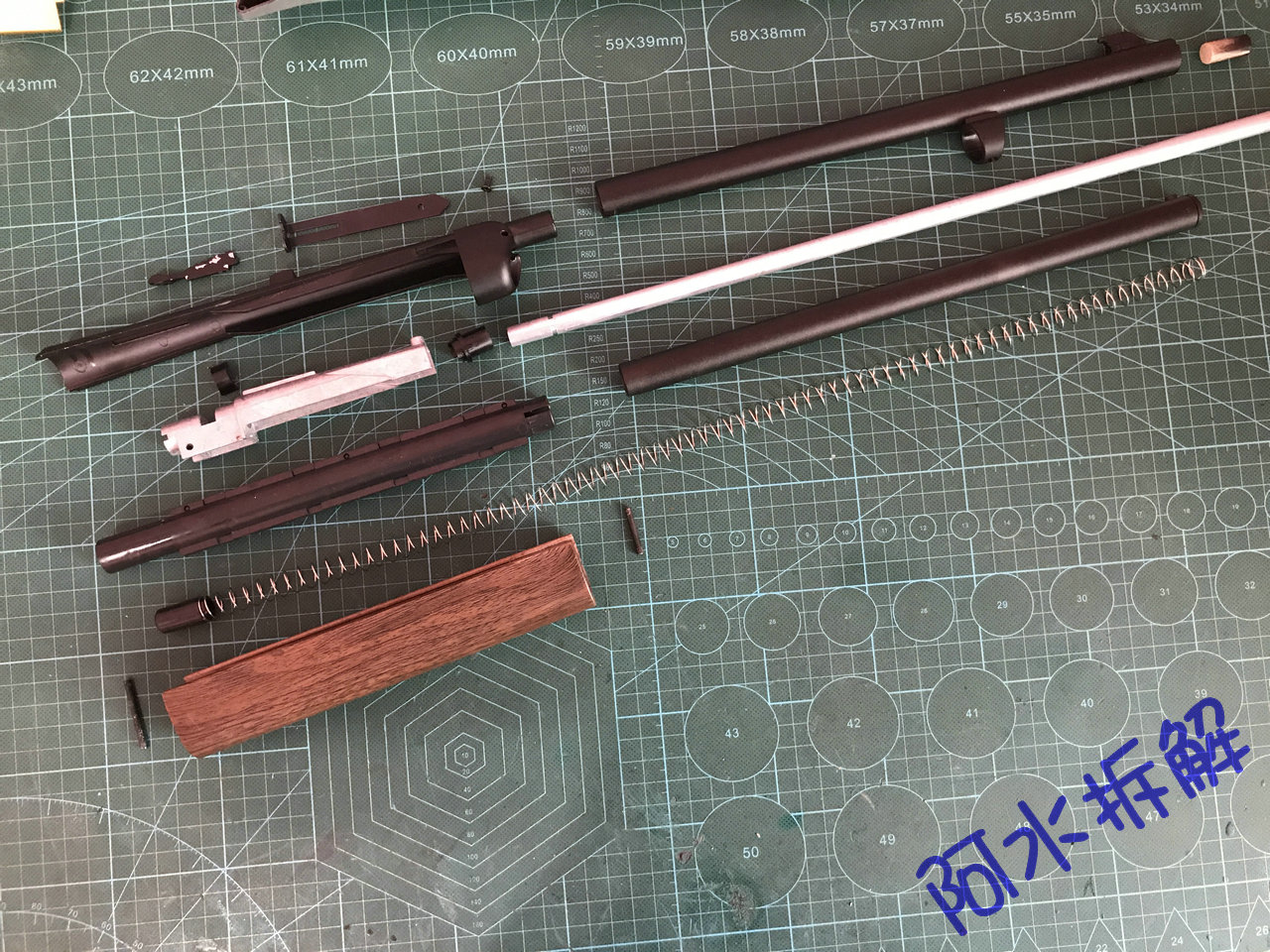

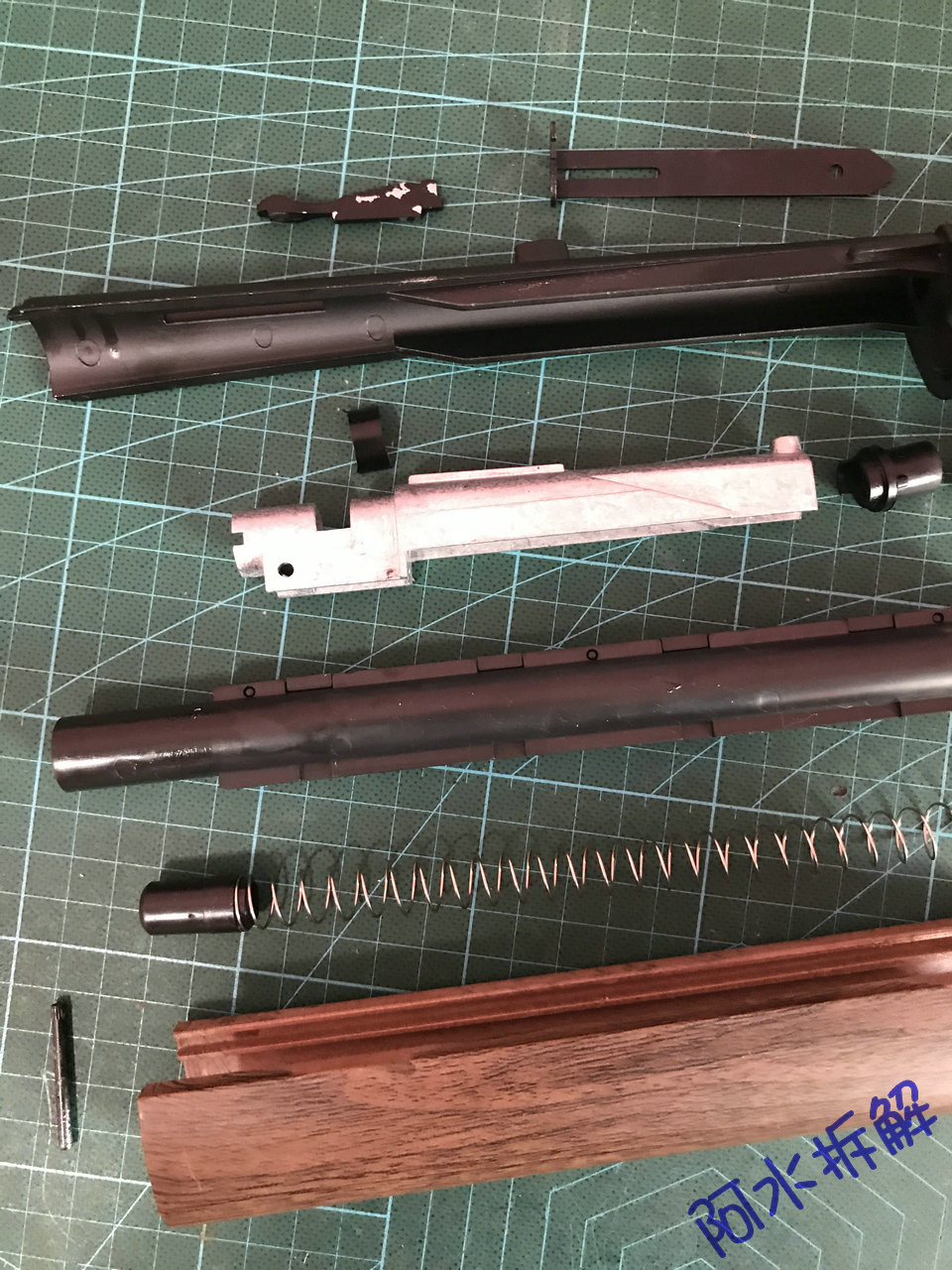

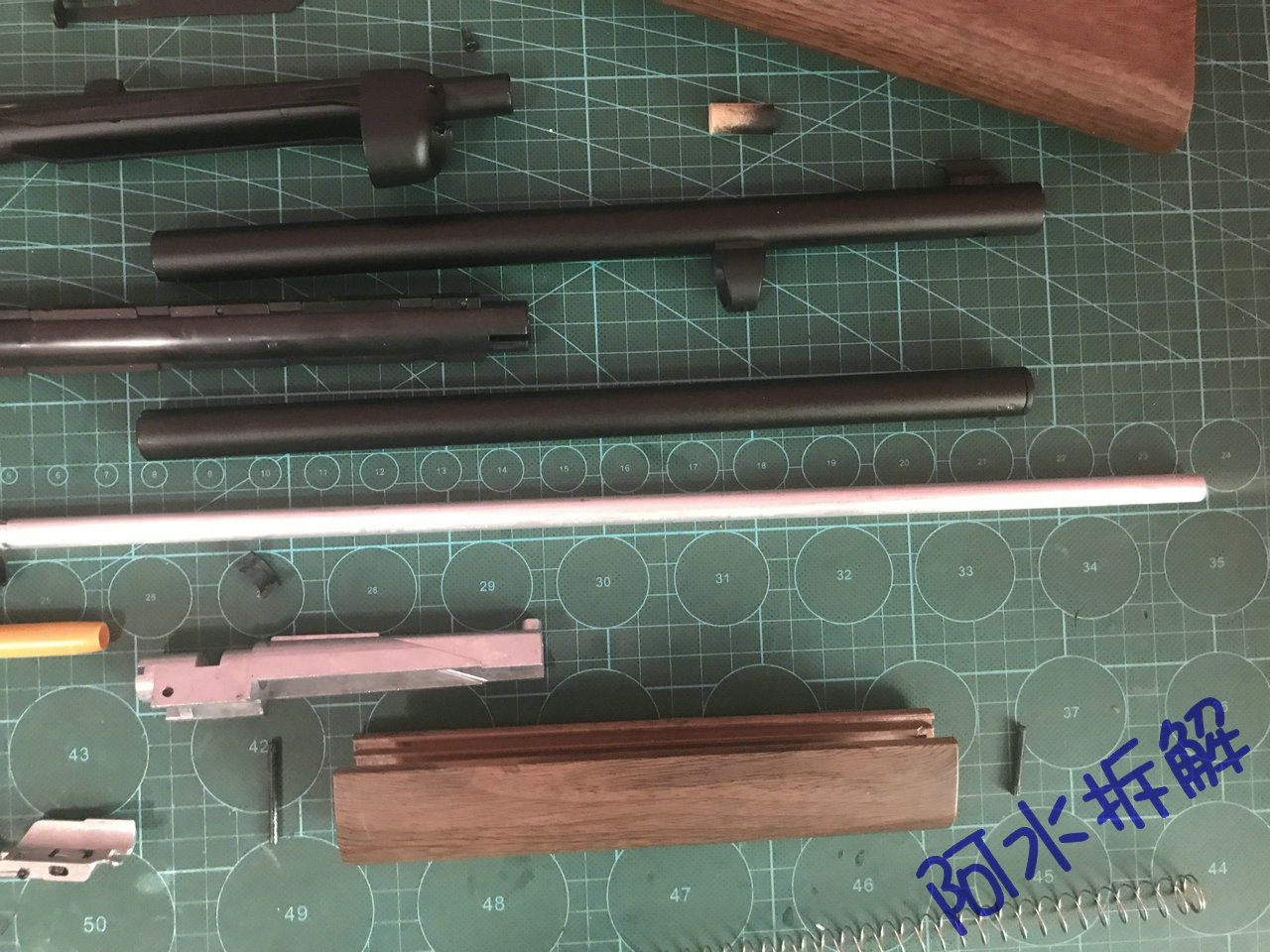

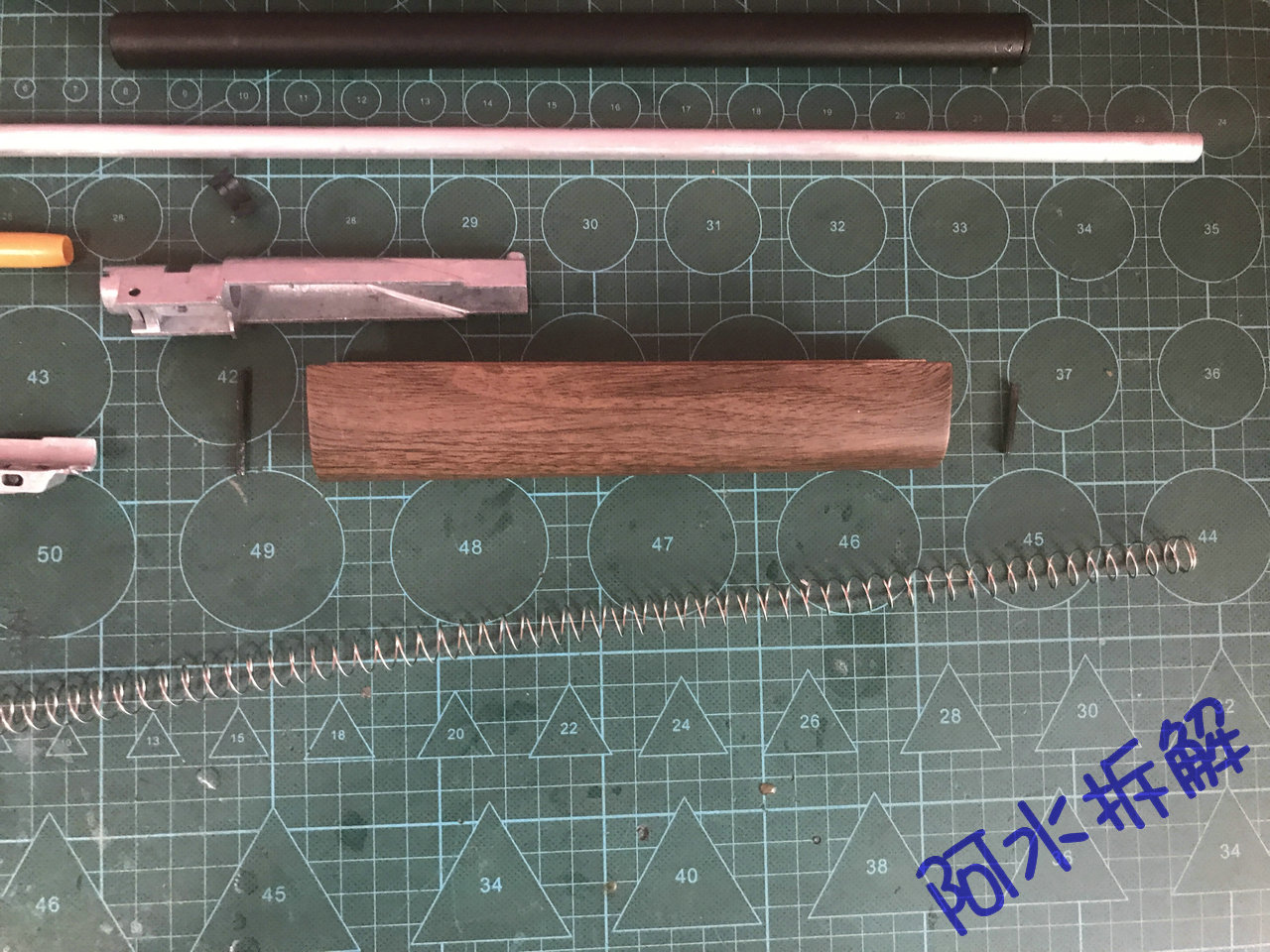

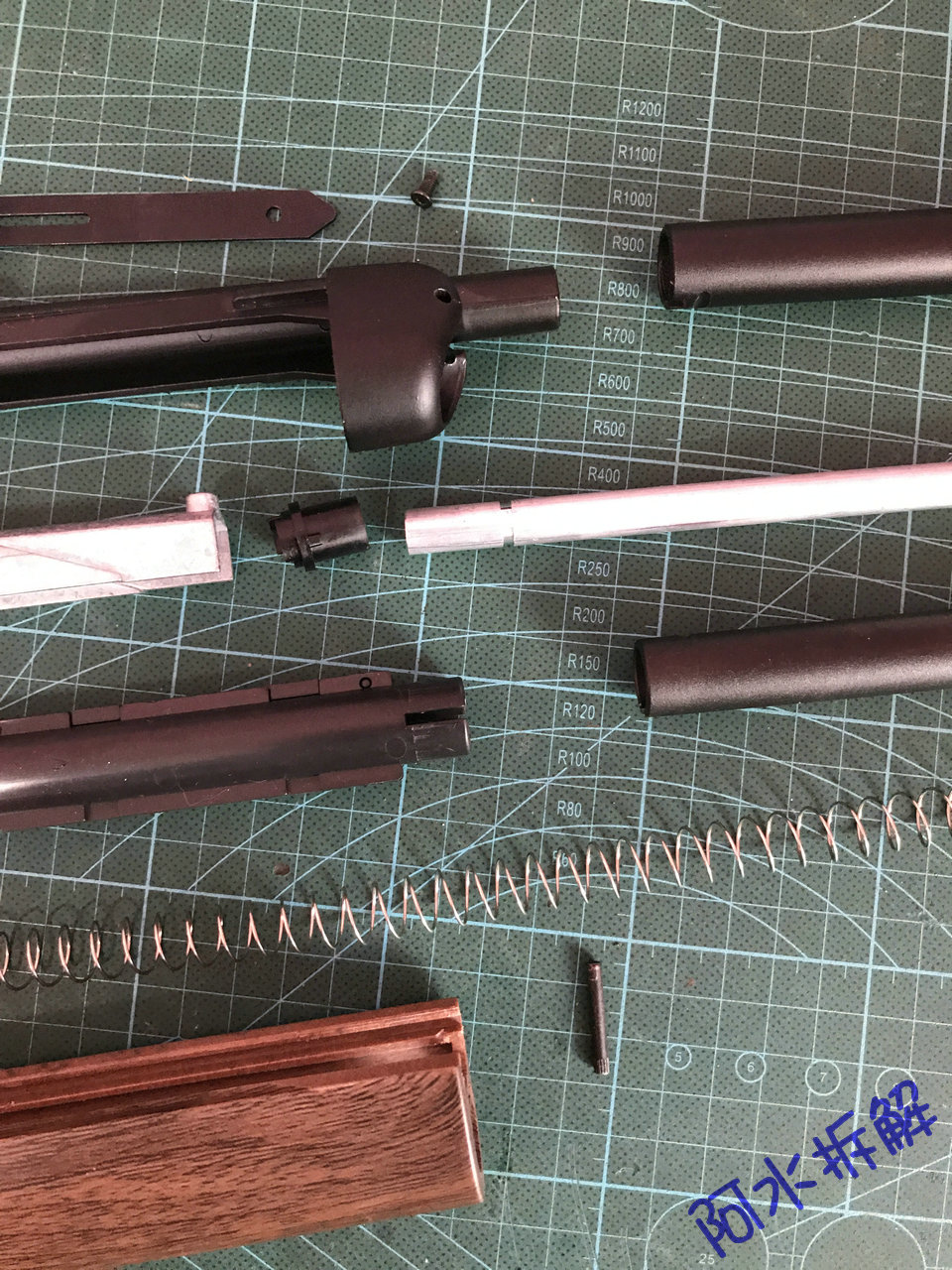

以上就是前截所有了

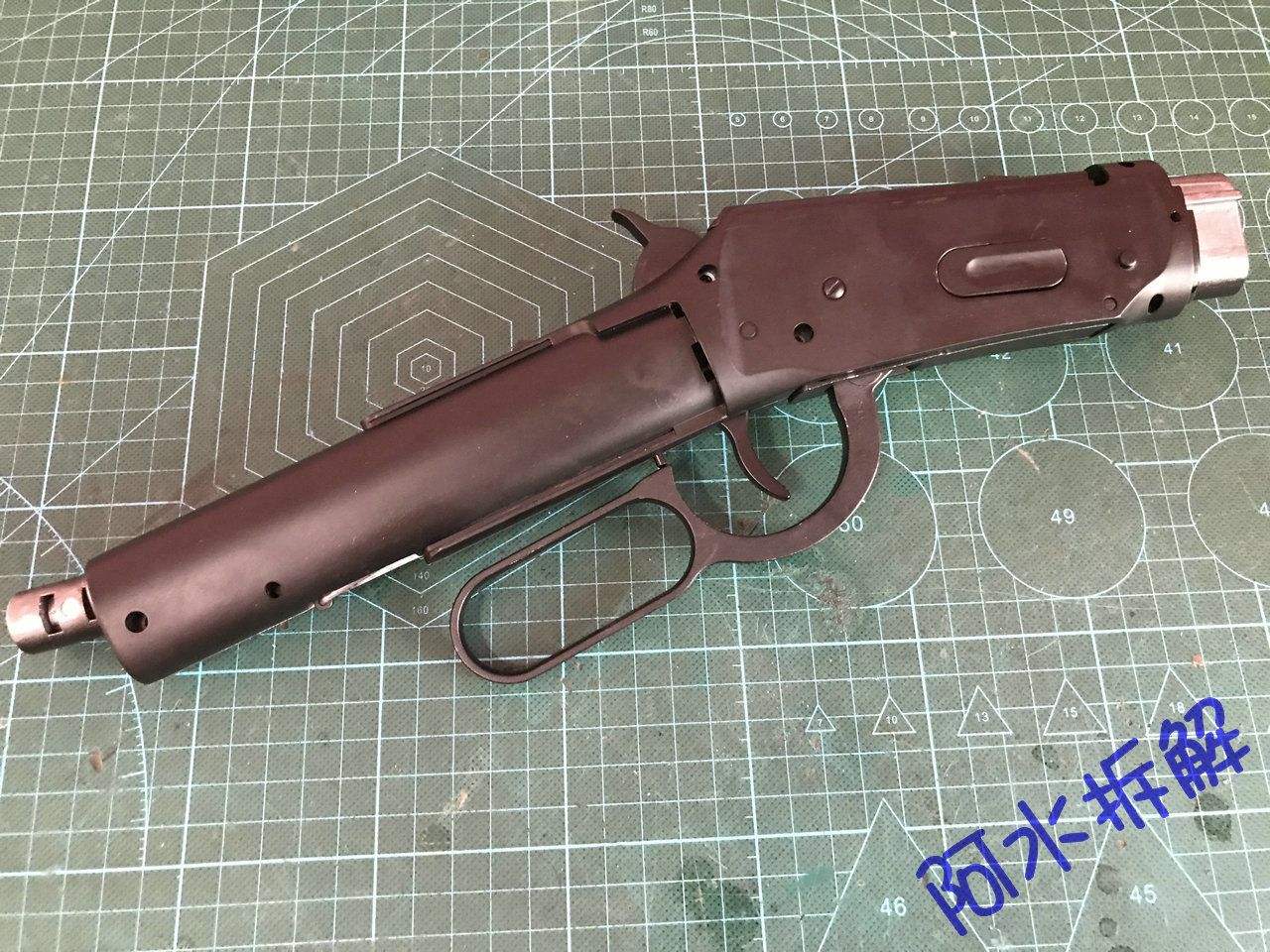

我们开始拆中身

一共五颗螺丝如果是第一次拆不知道结构的东西记得一定要轻一定要轻

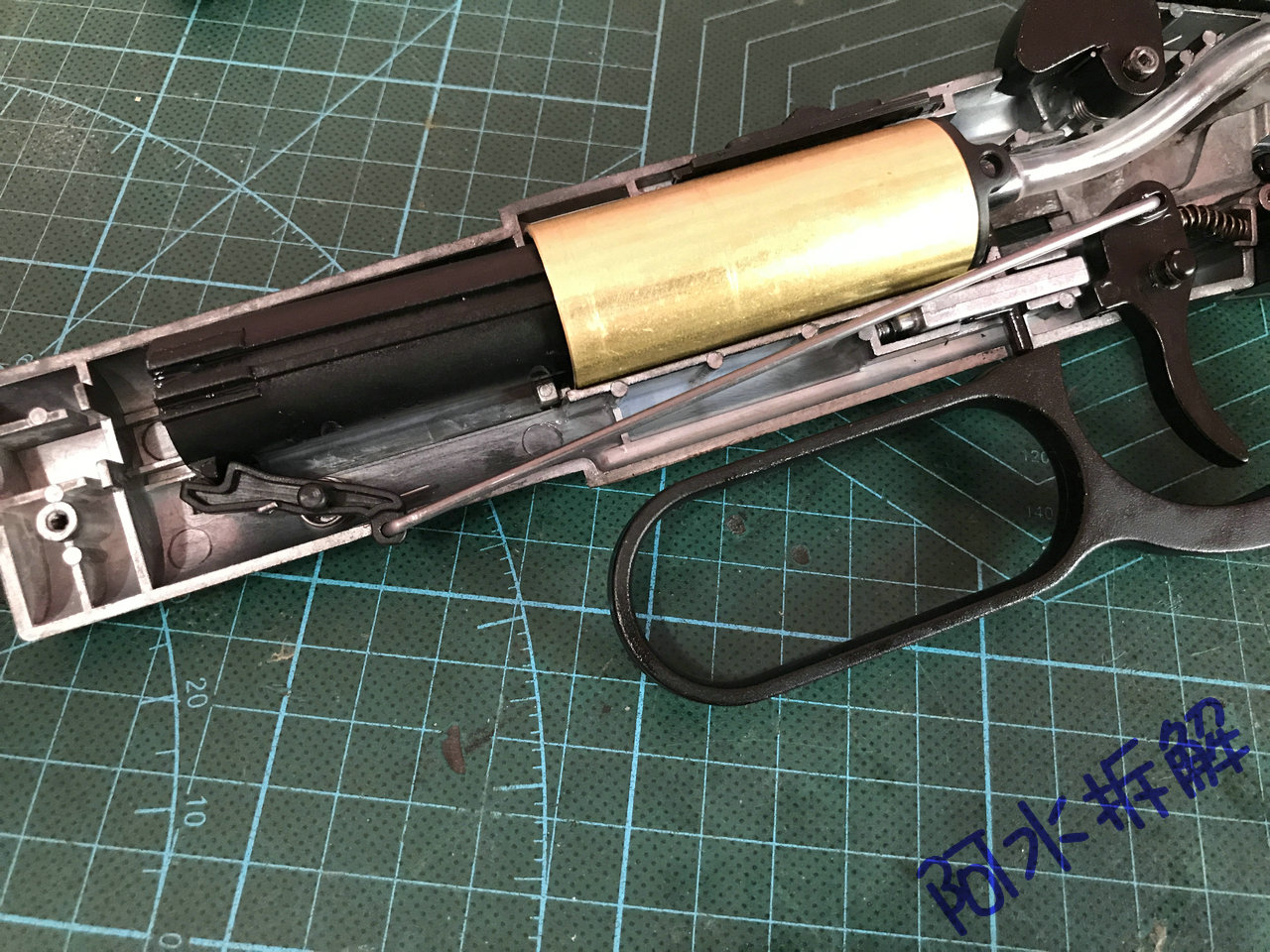

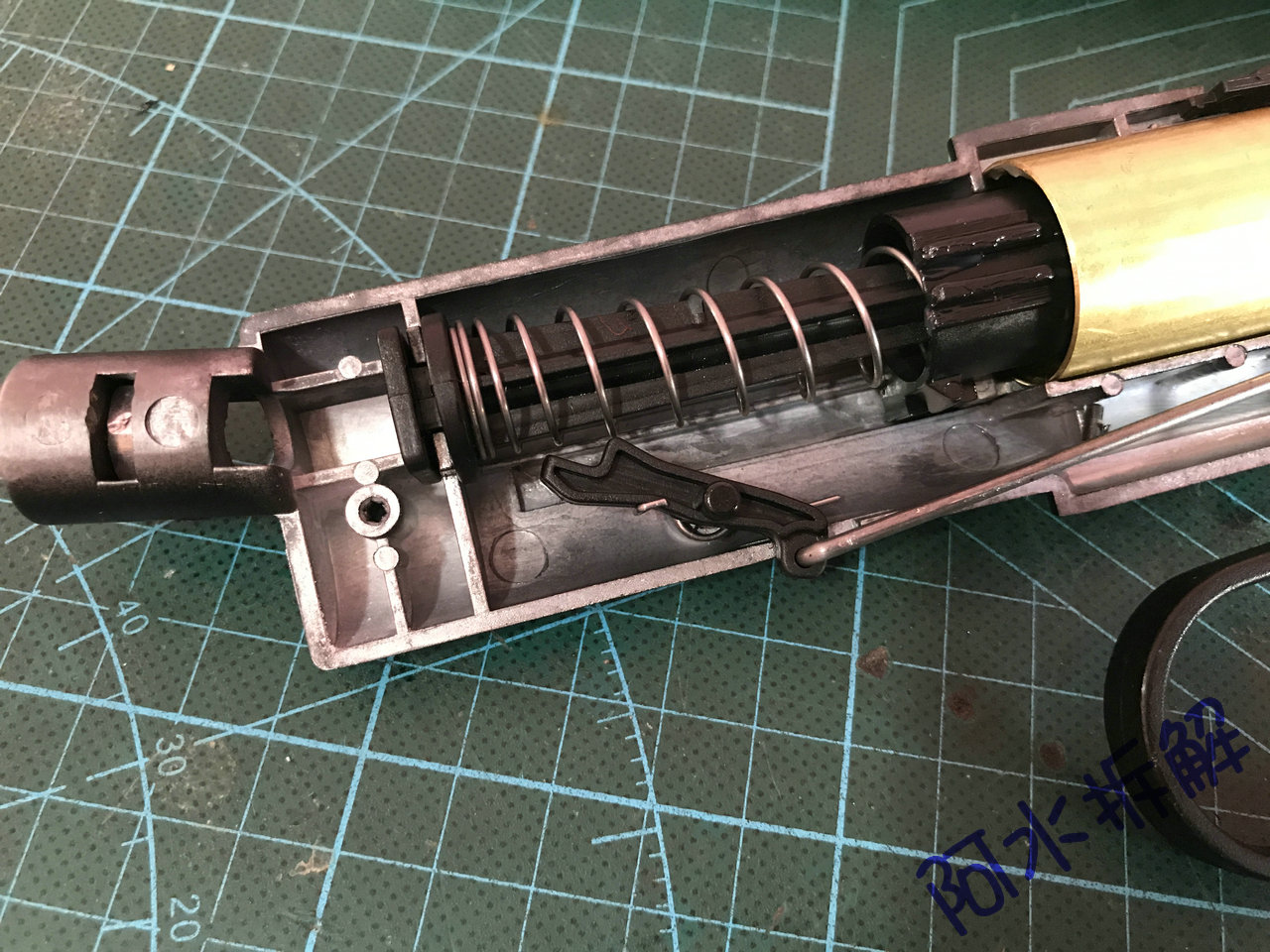

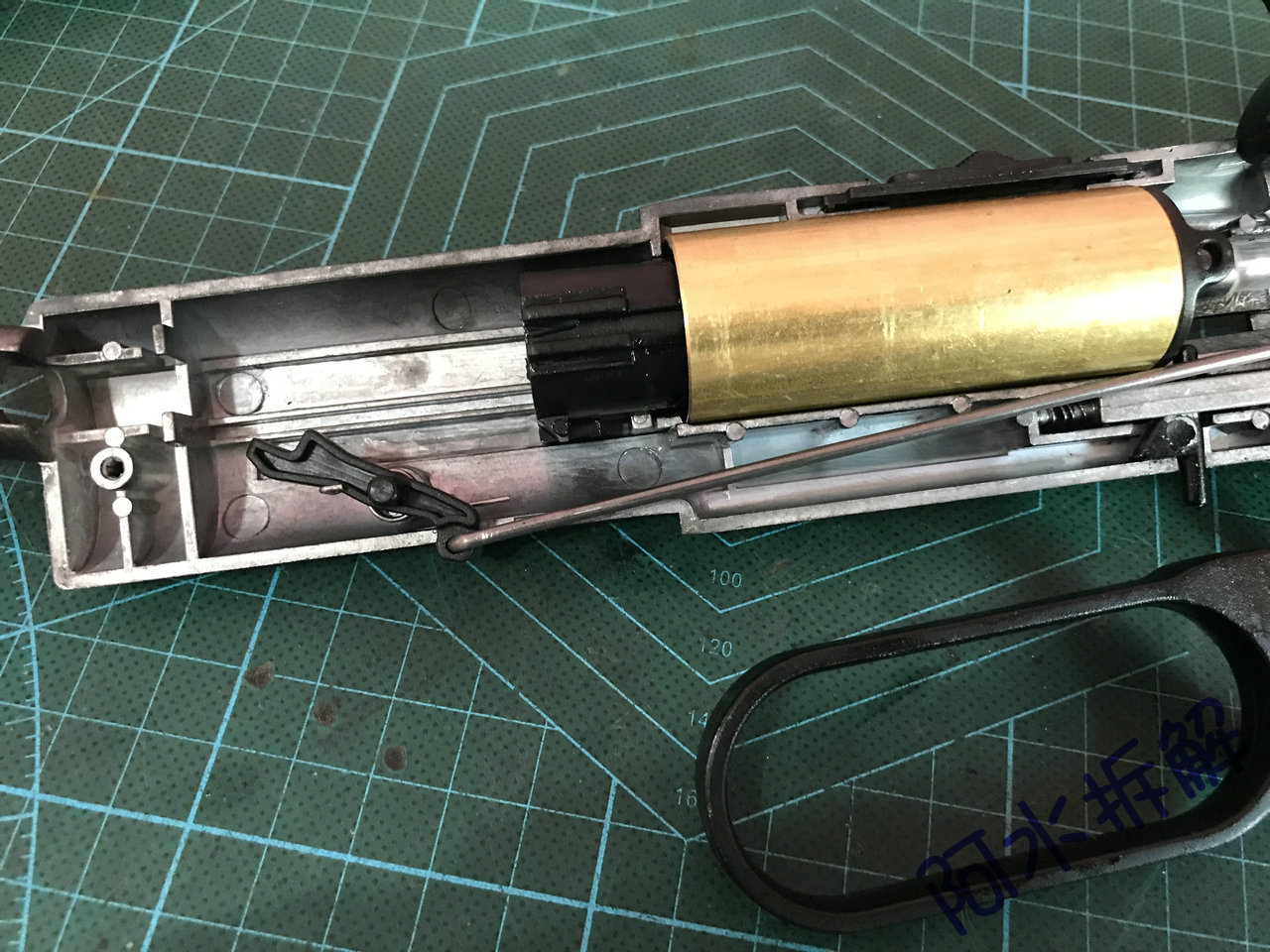

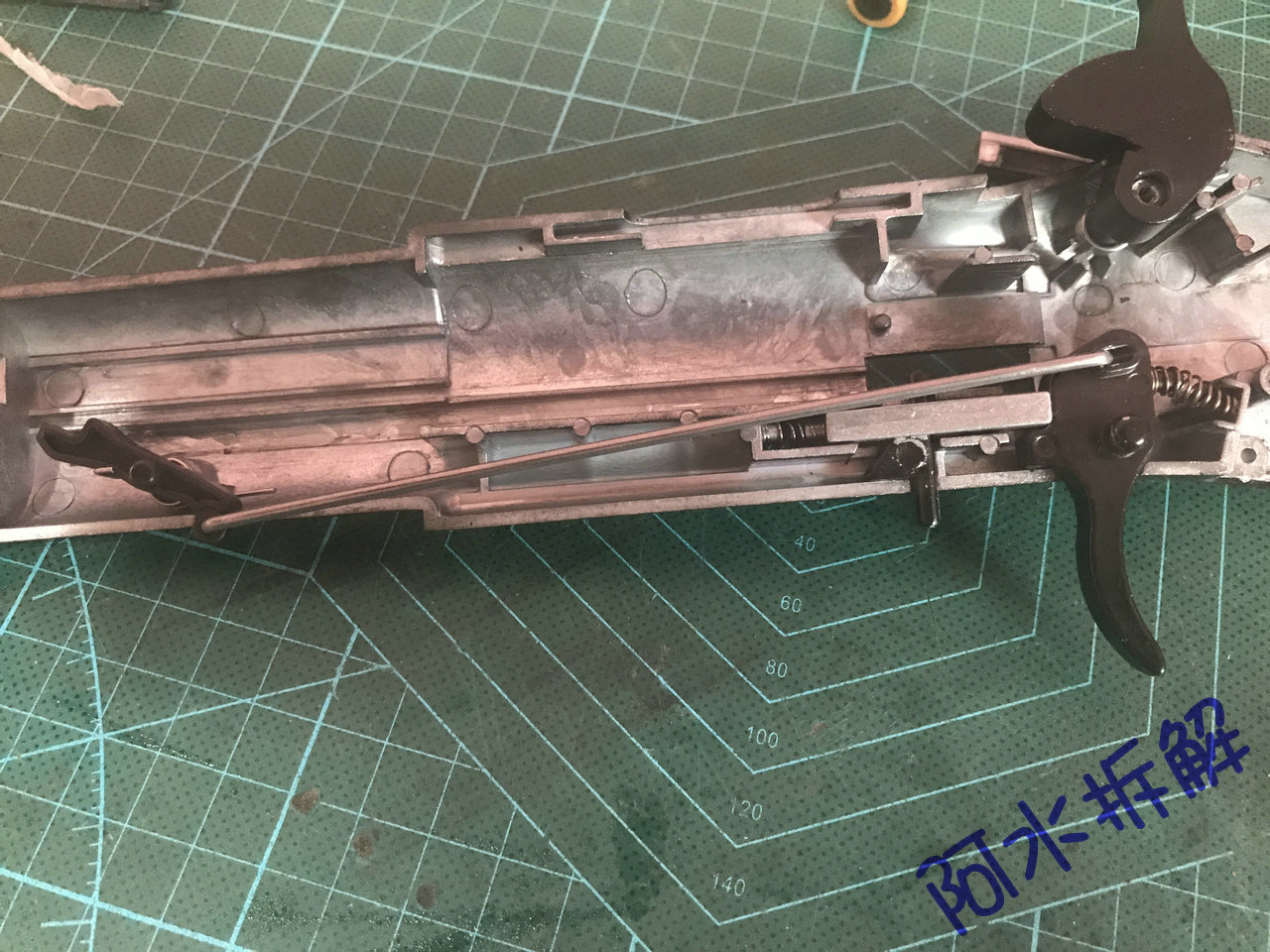

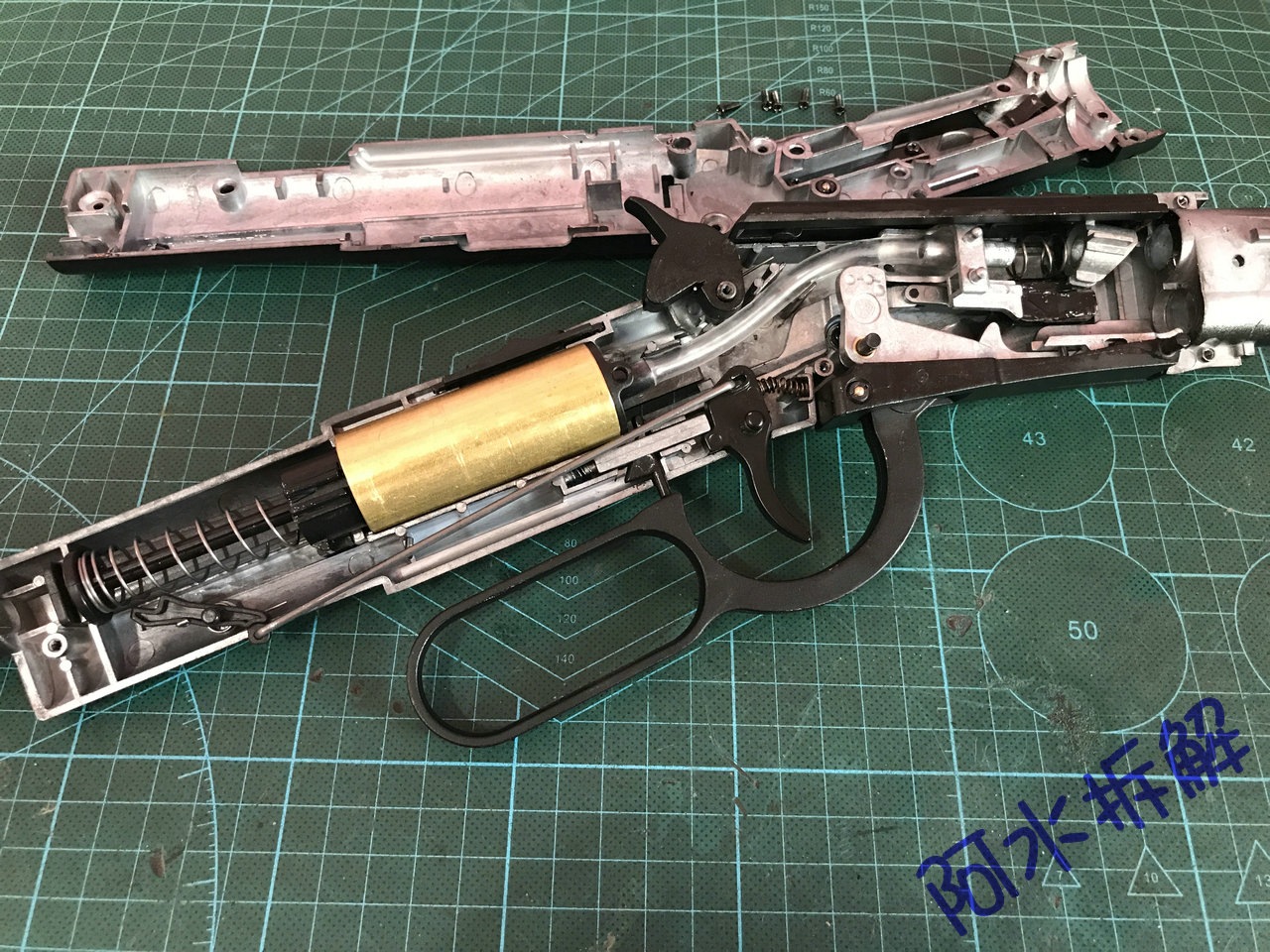

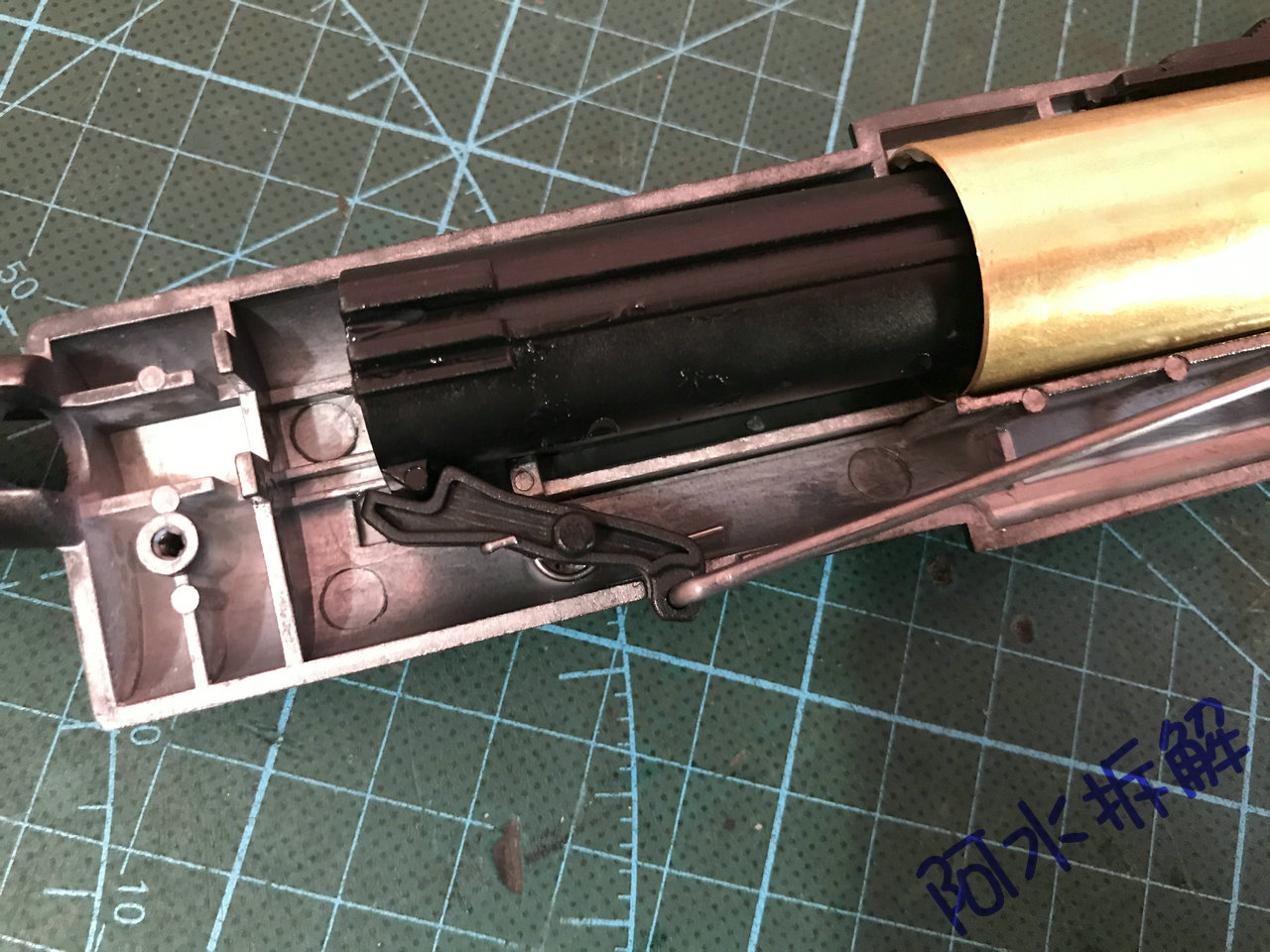

尾部气缸与阻铁

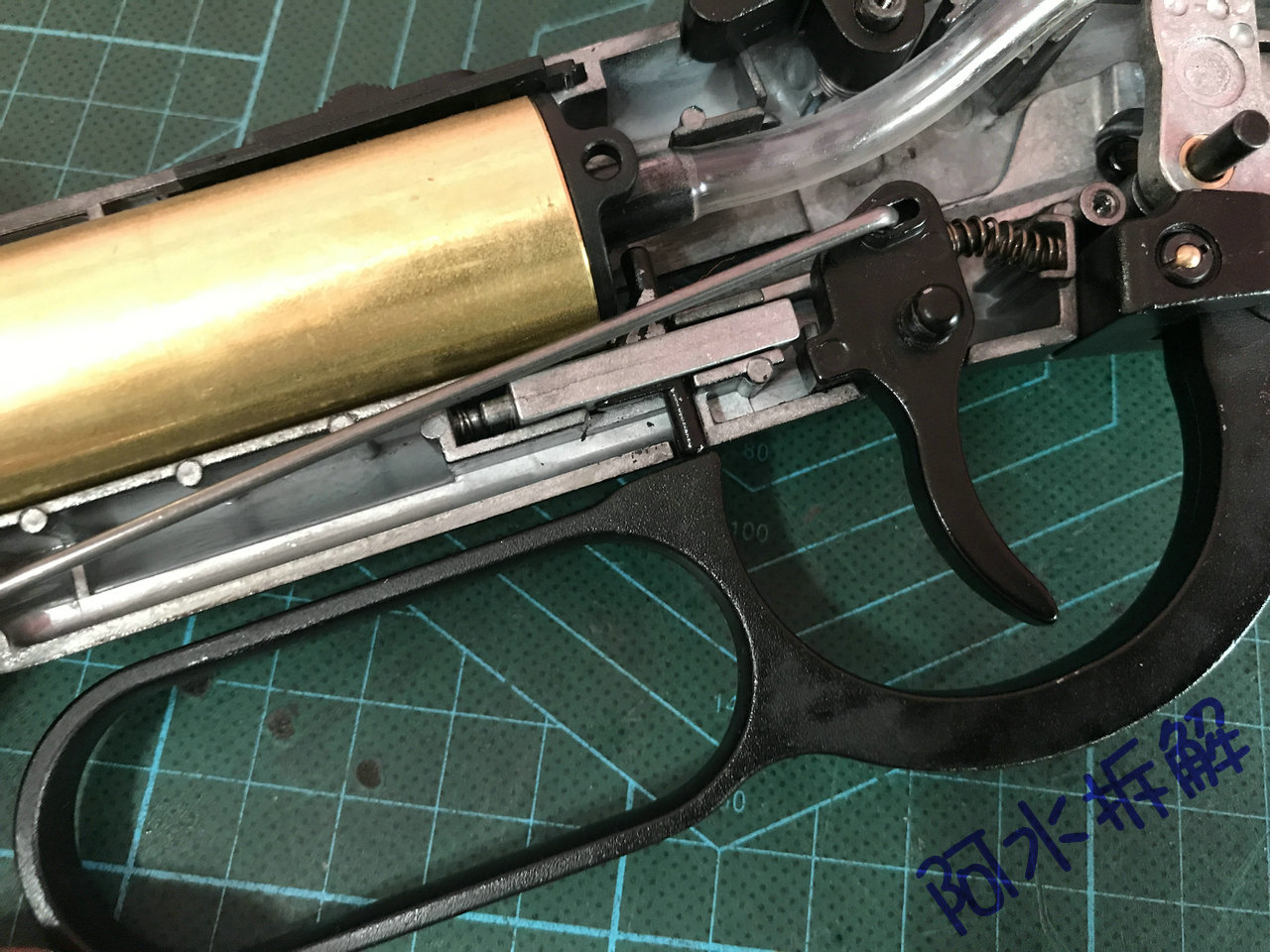

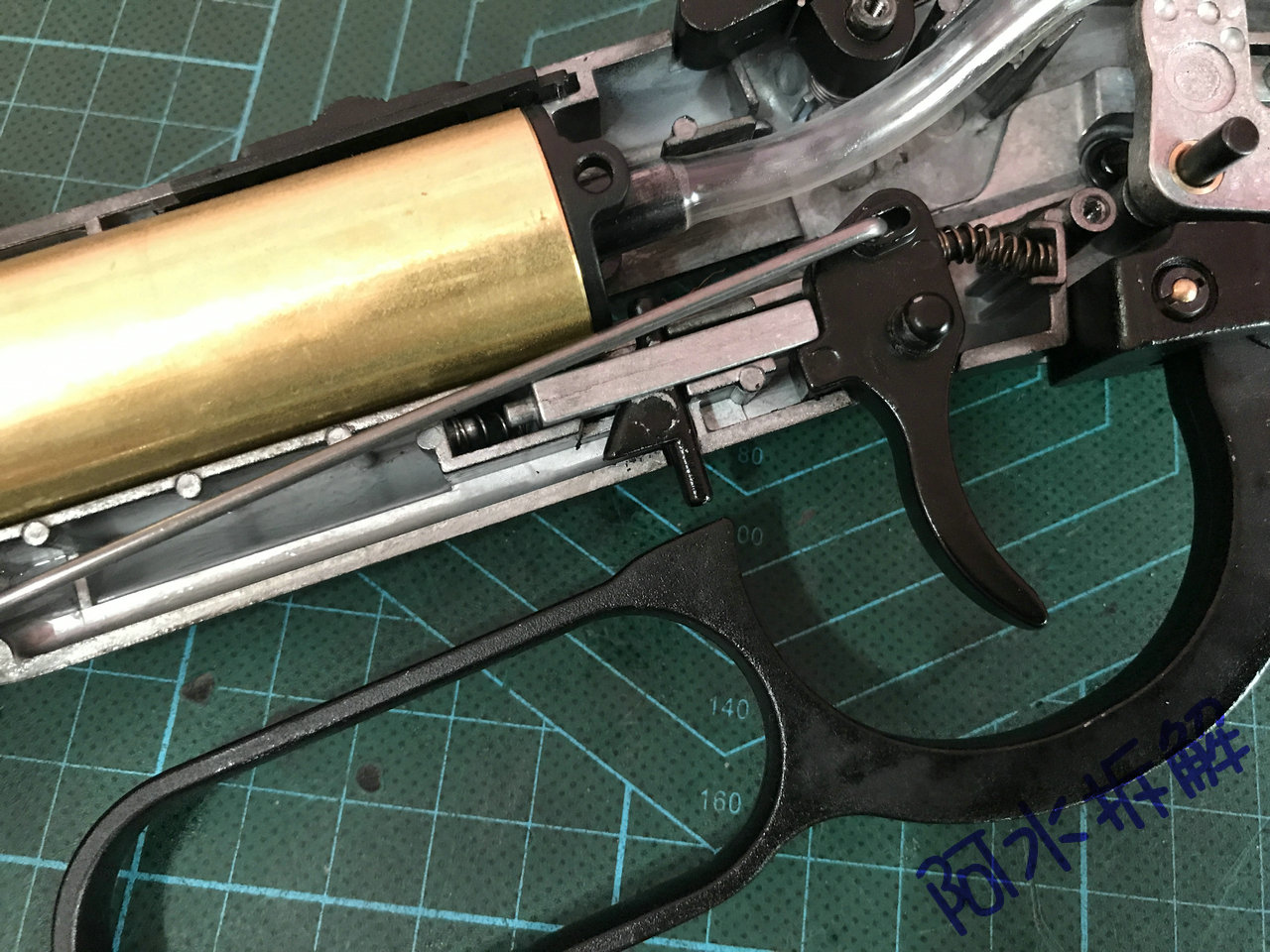

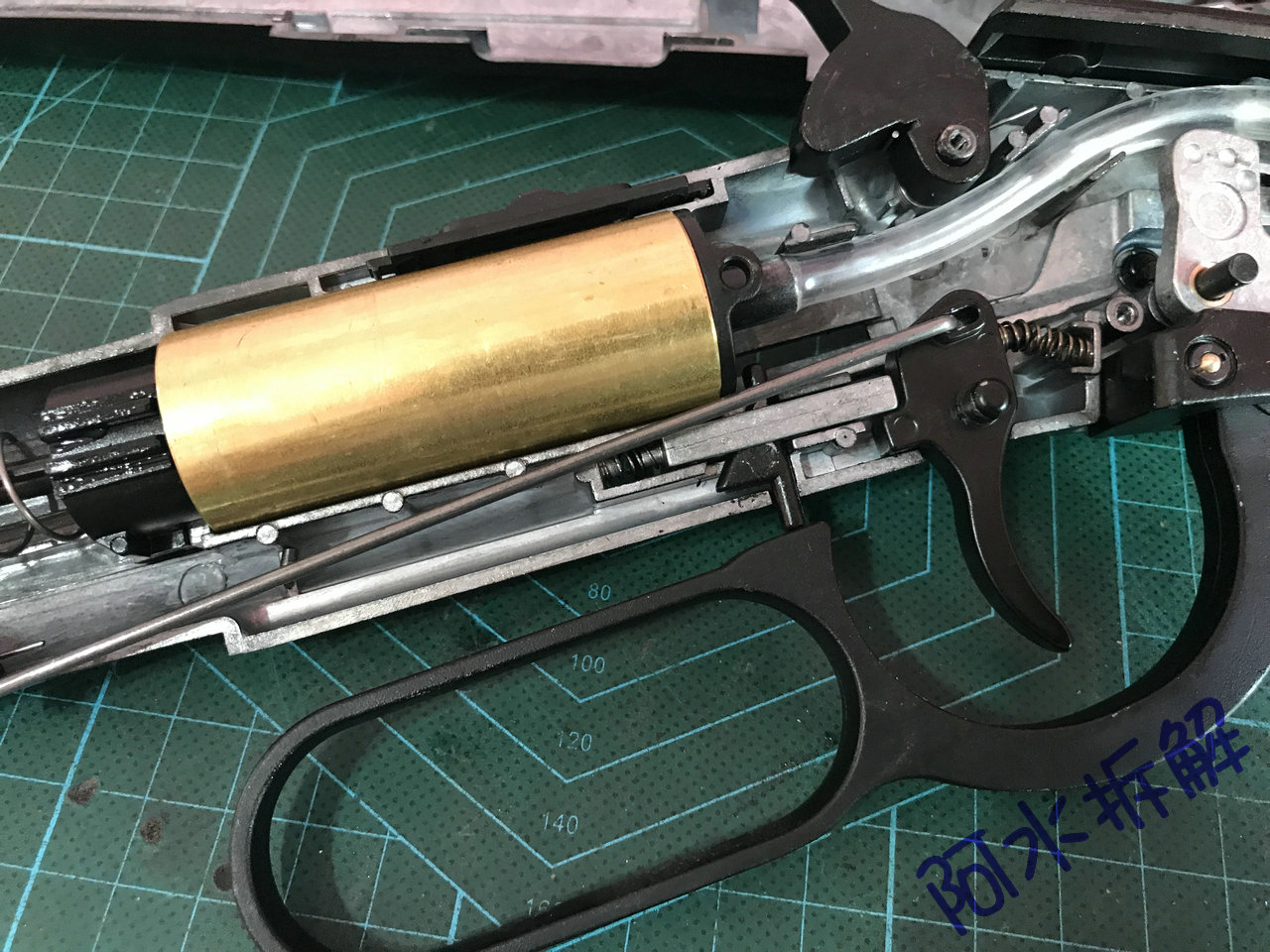

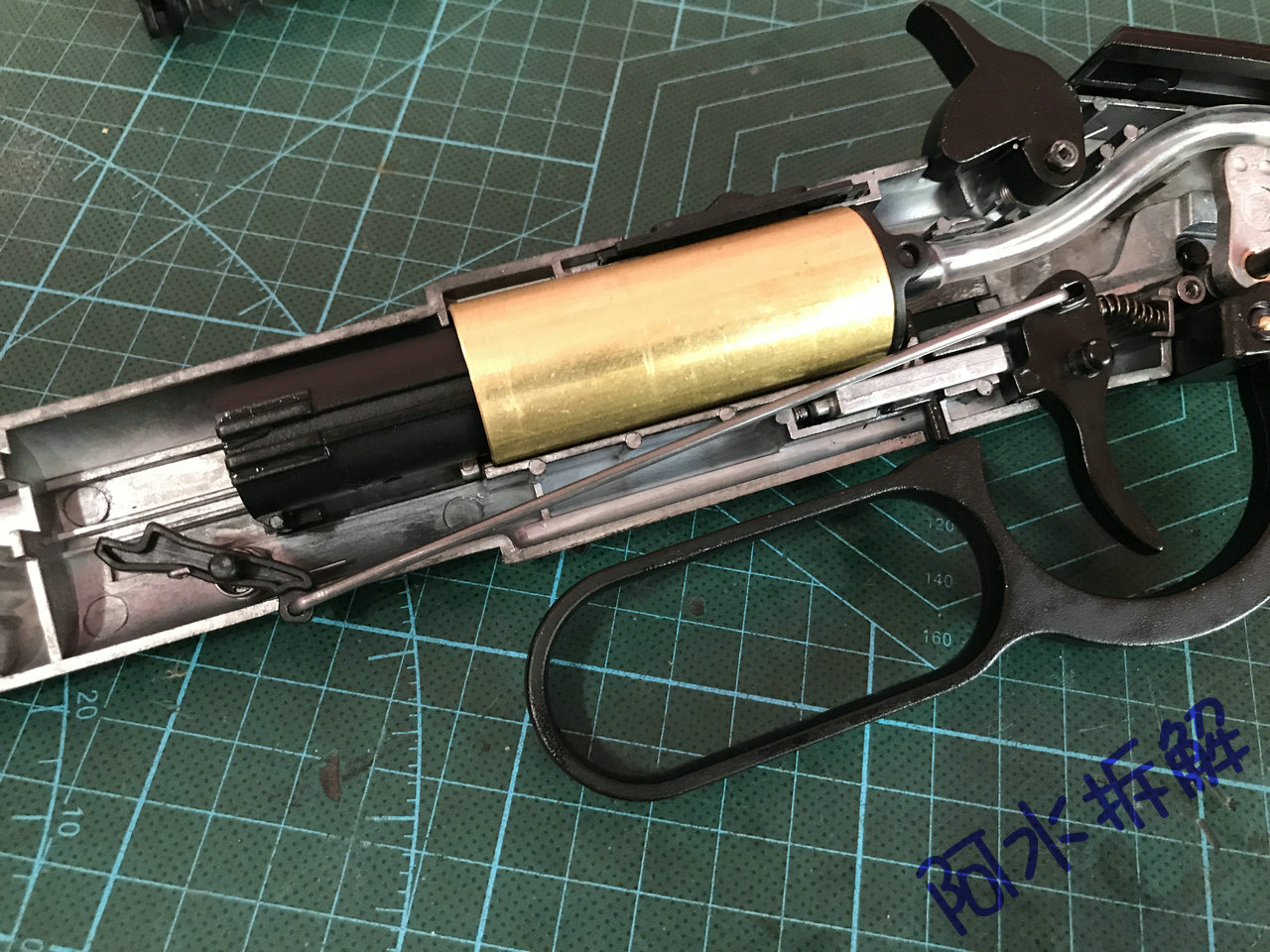

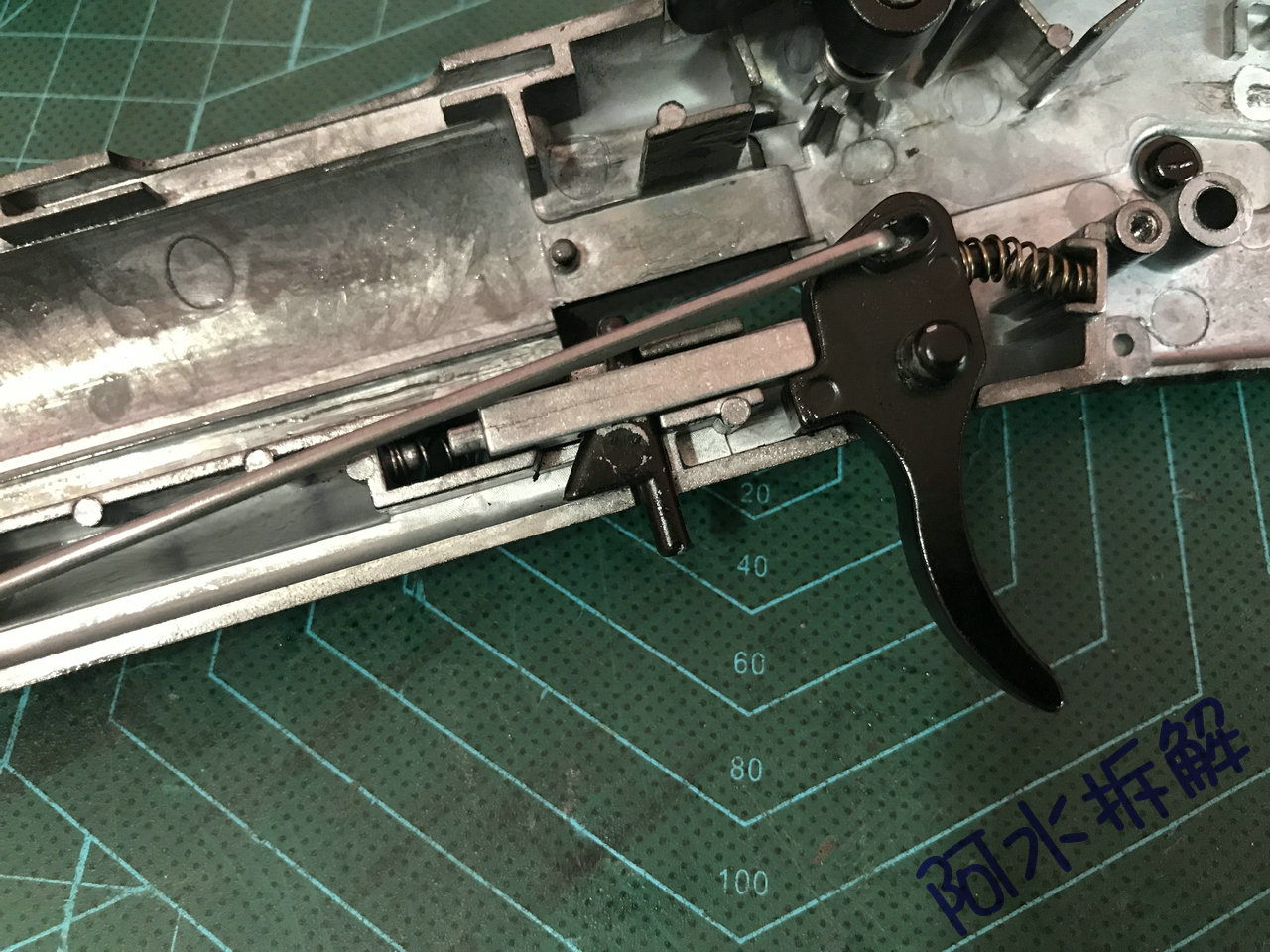

中部气缸与扳机

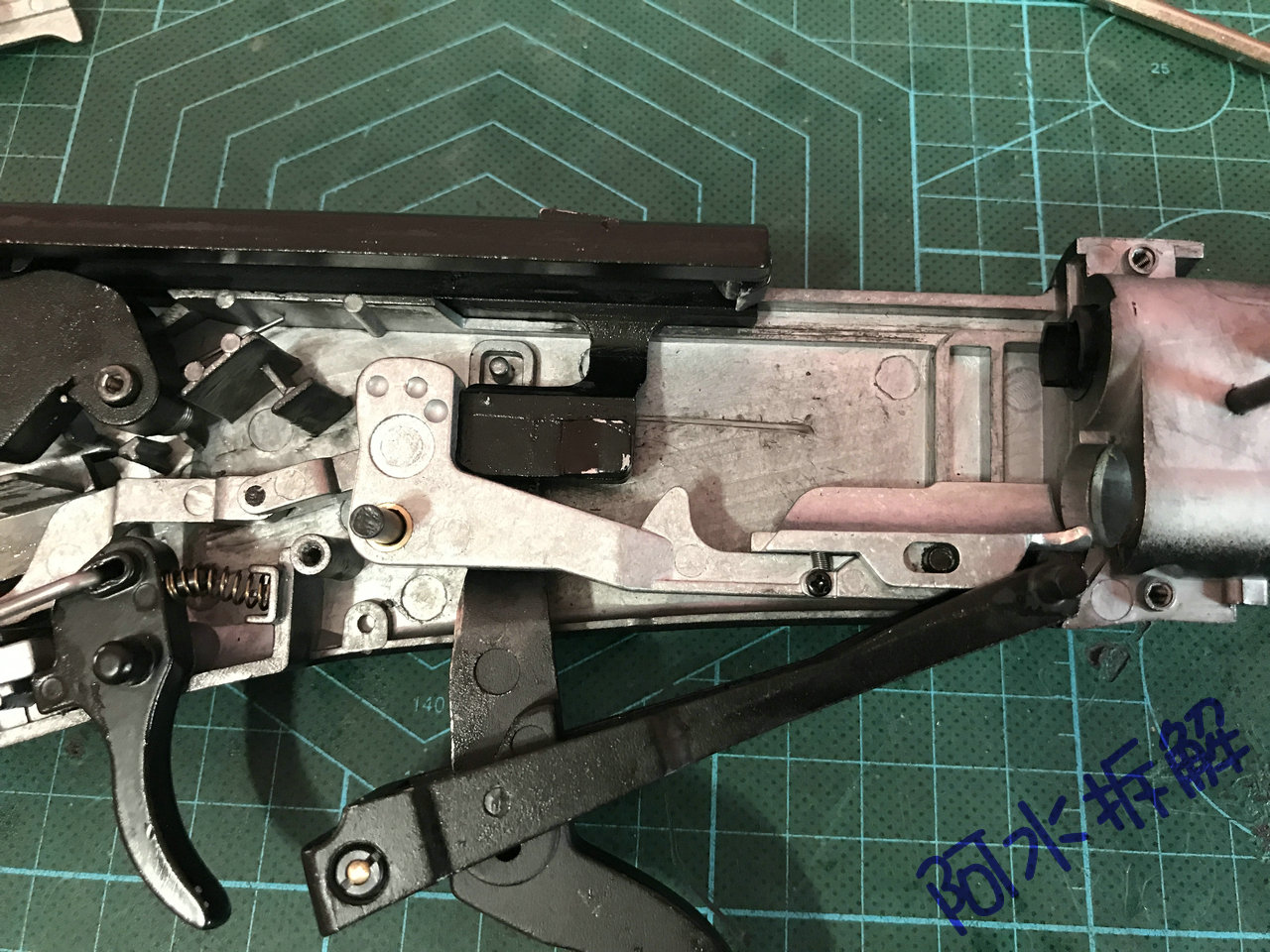

前部所有的杠杆结构

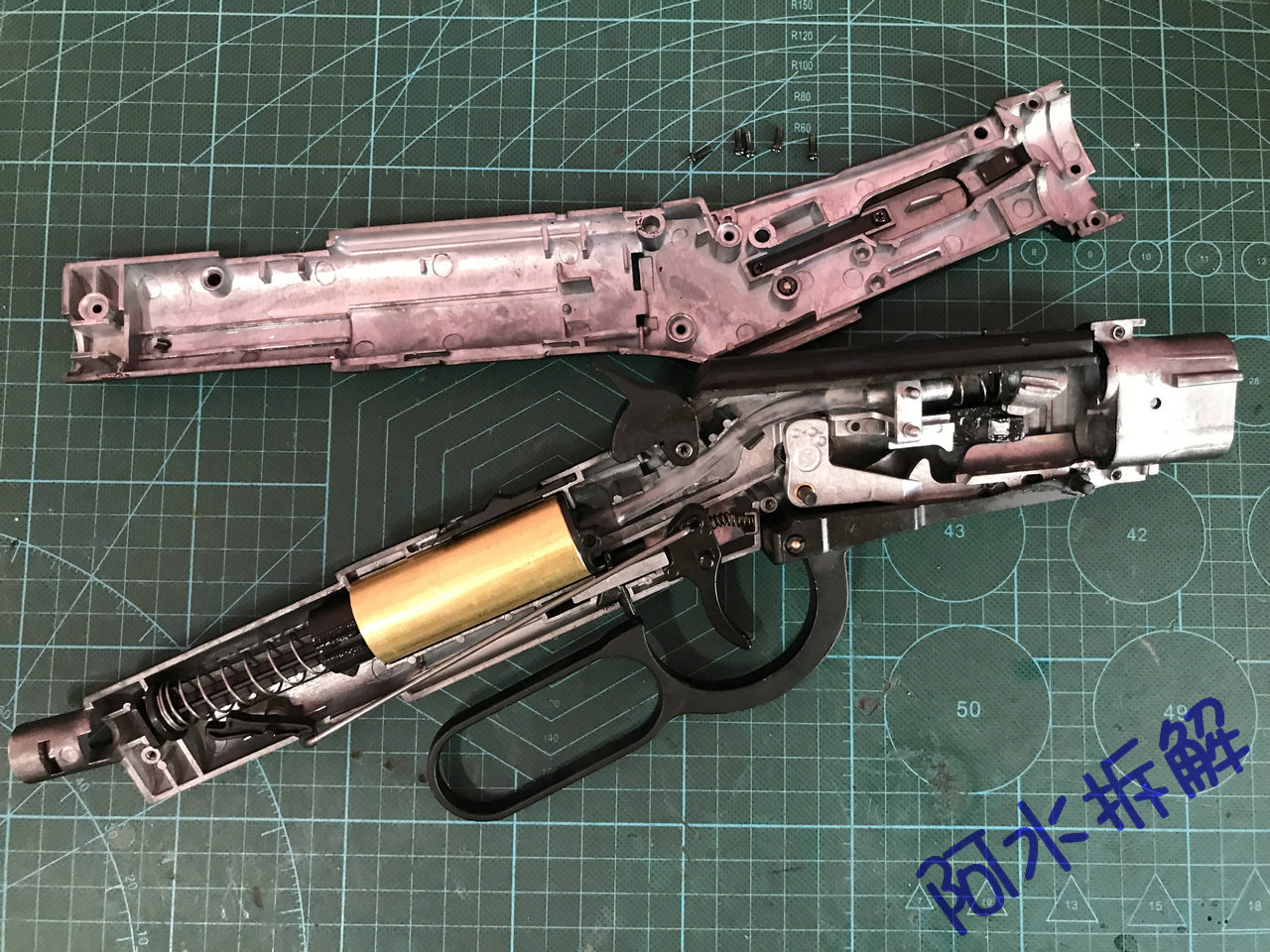

再来看看结构全部是锌合金构件的确是好怪不得虎家说这玩意出货量少维护起来的确是费技师啊

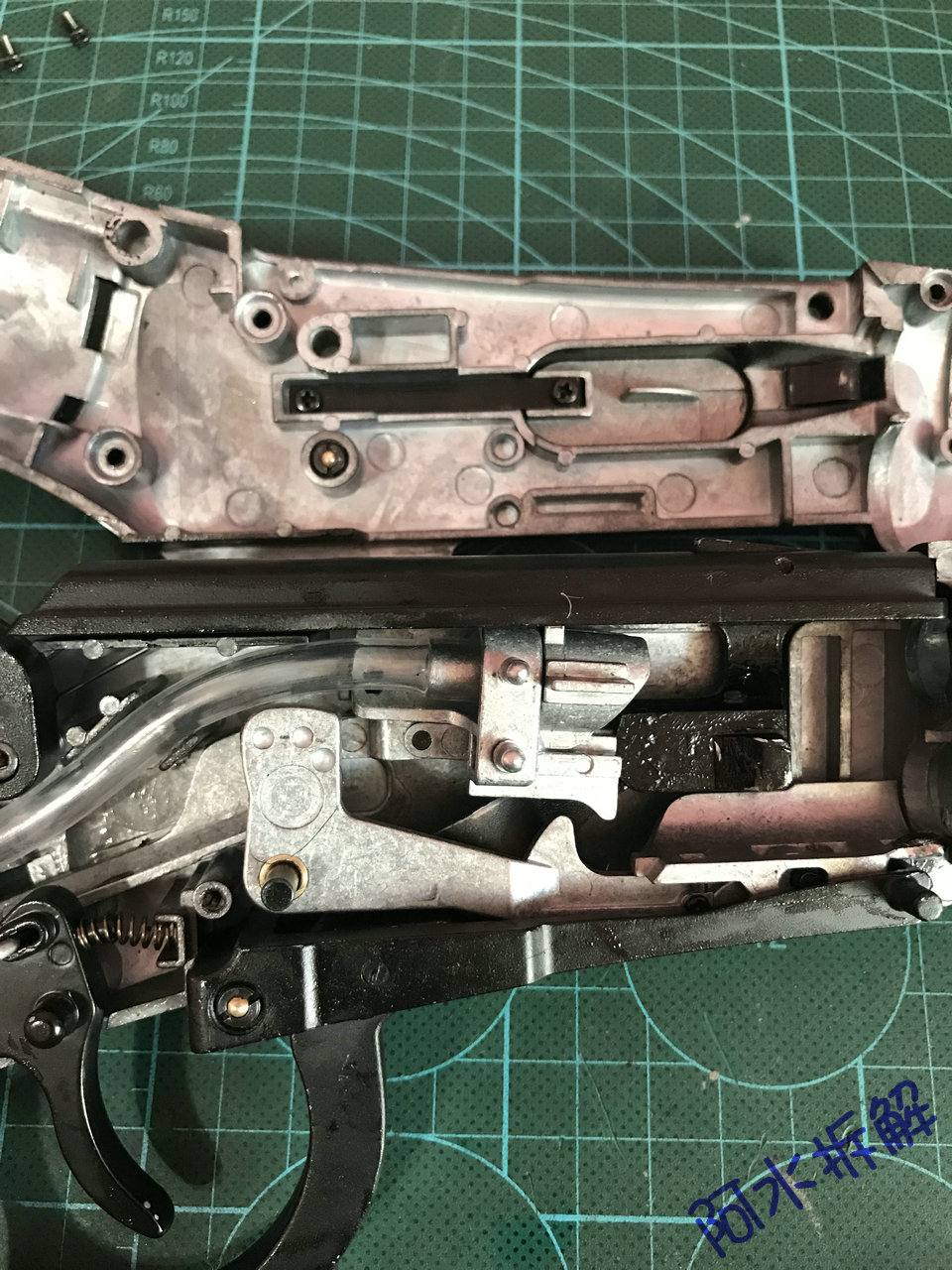

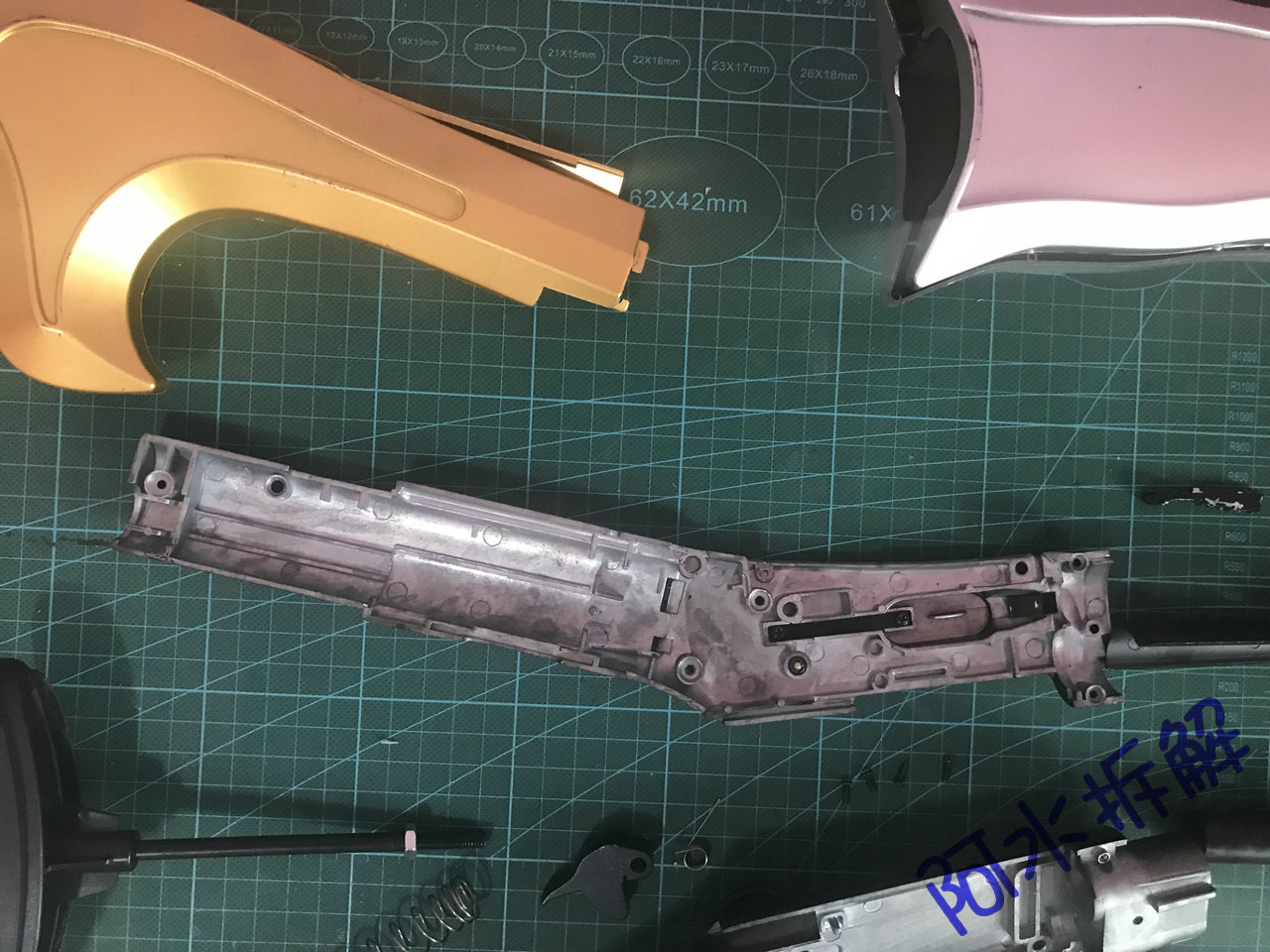

基本结构都在左侧机匣上右侧只有弹壳窗

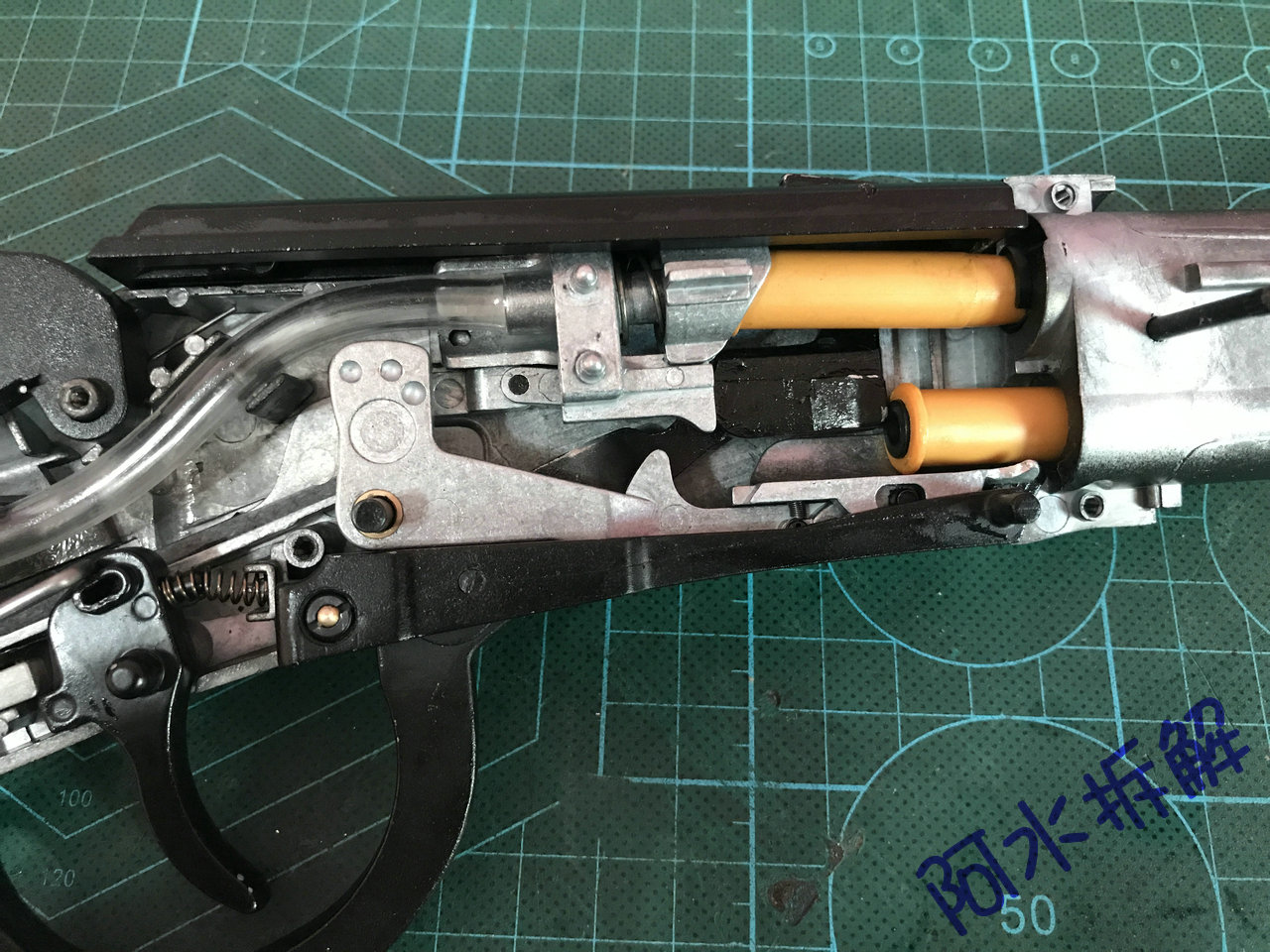

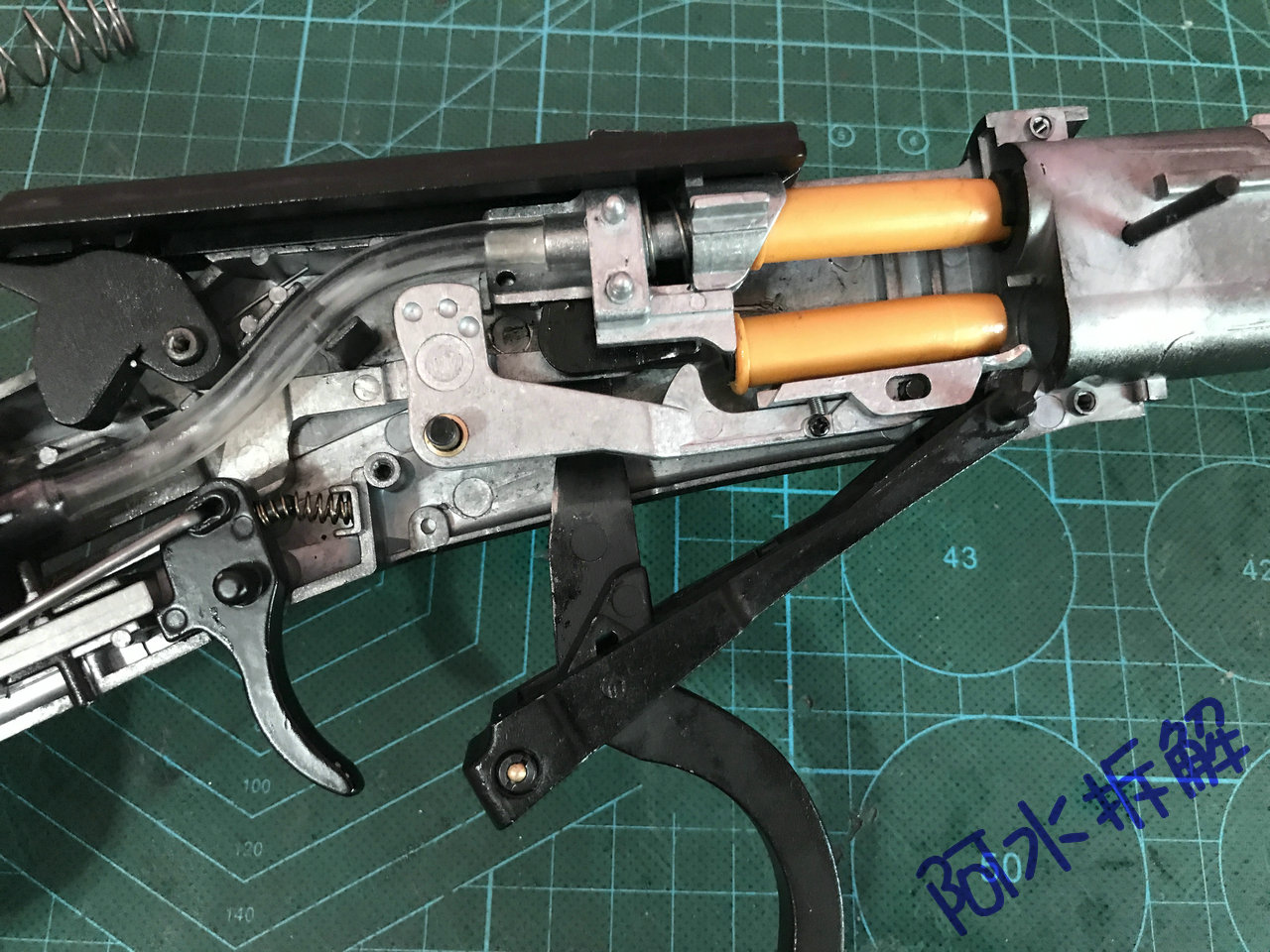

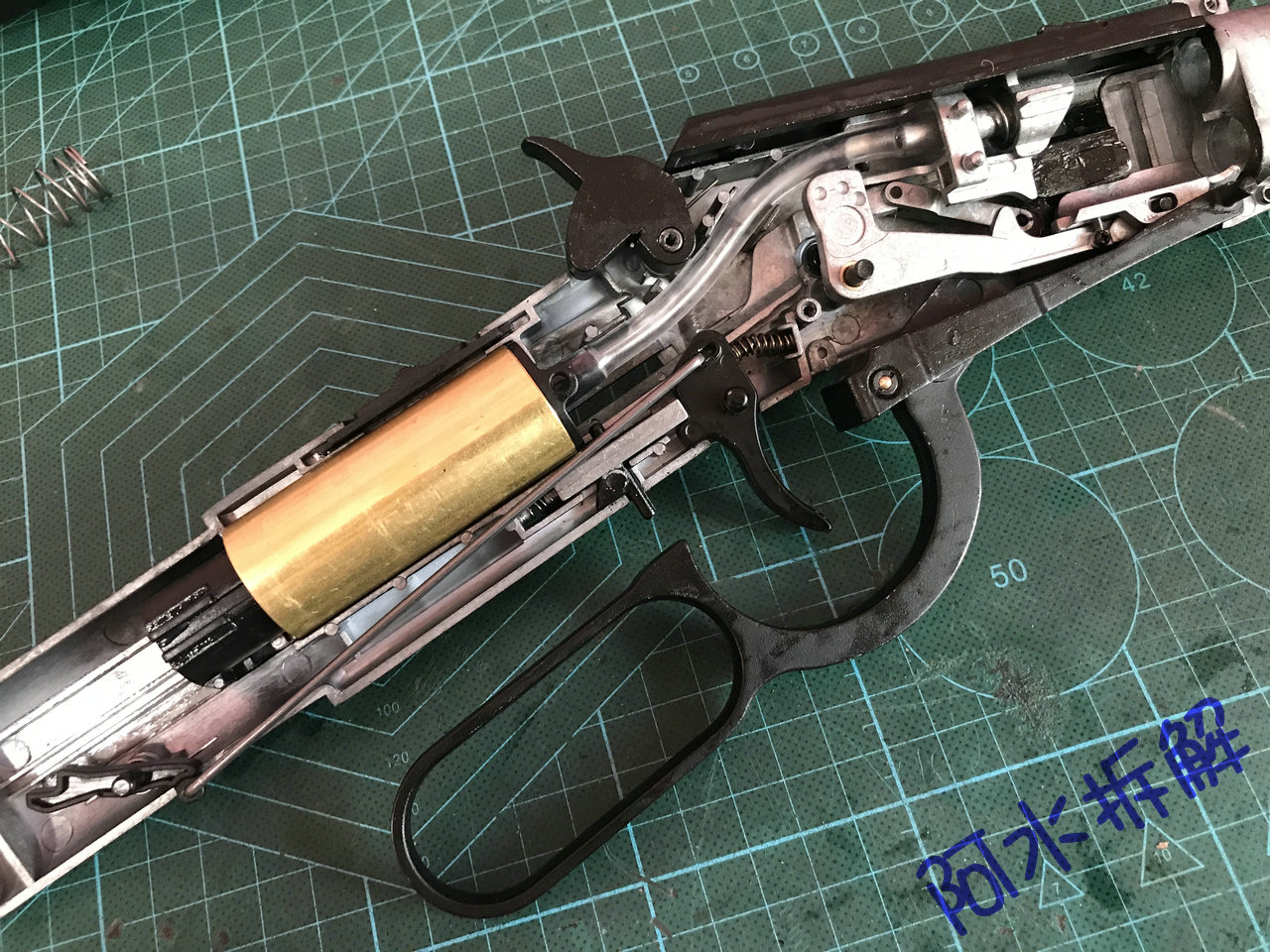

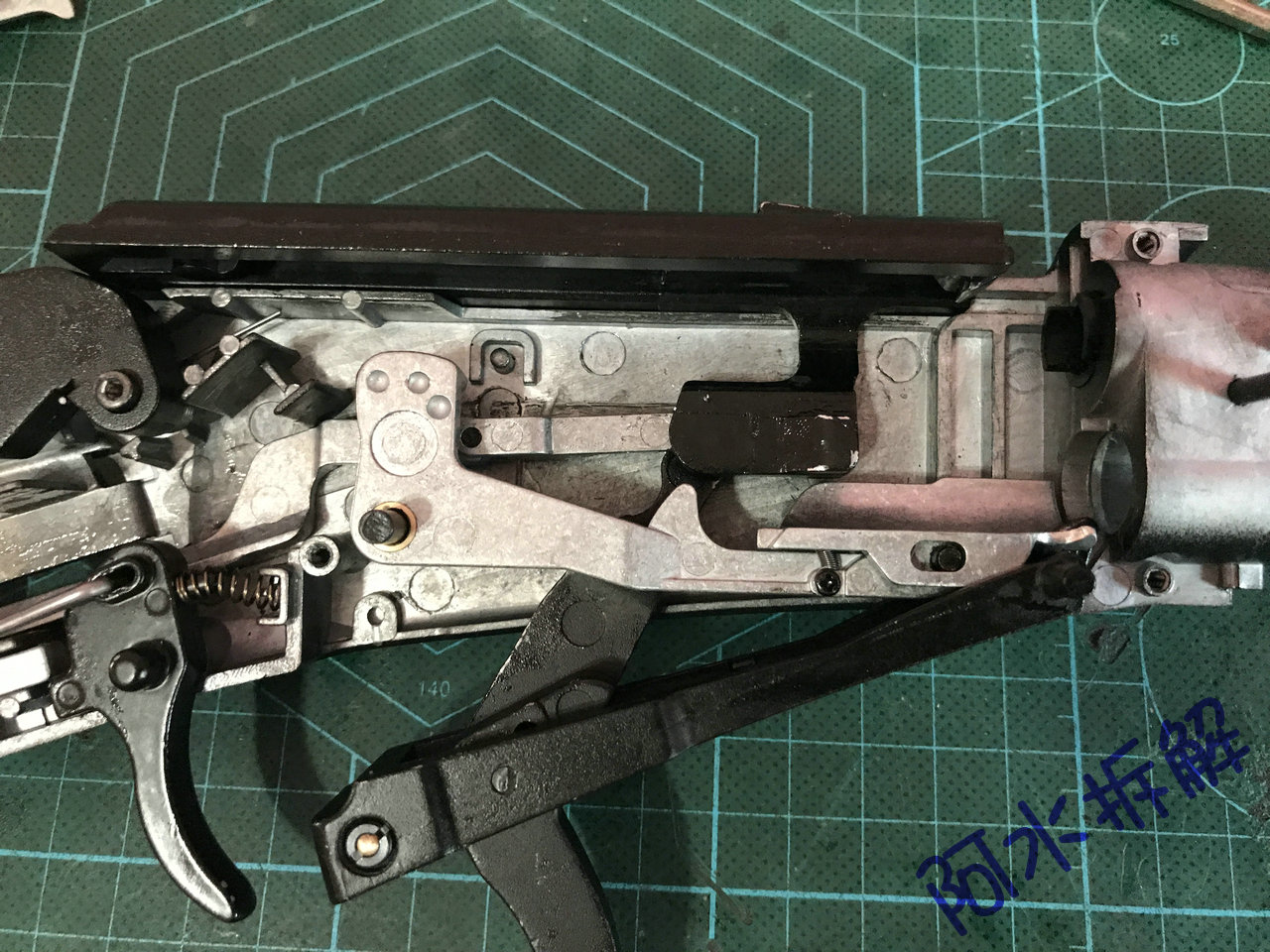

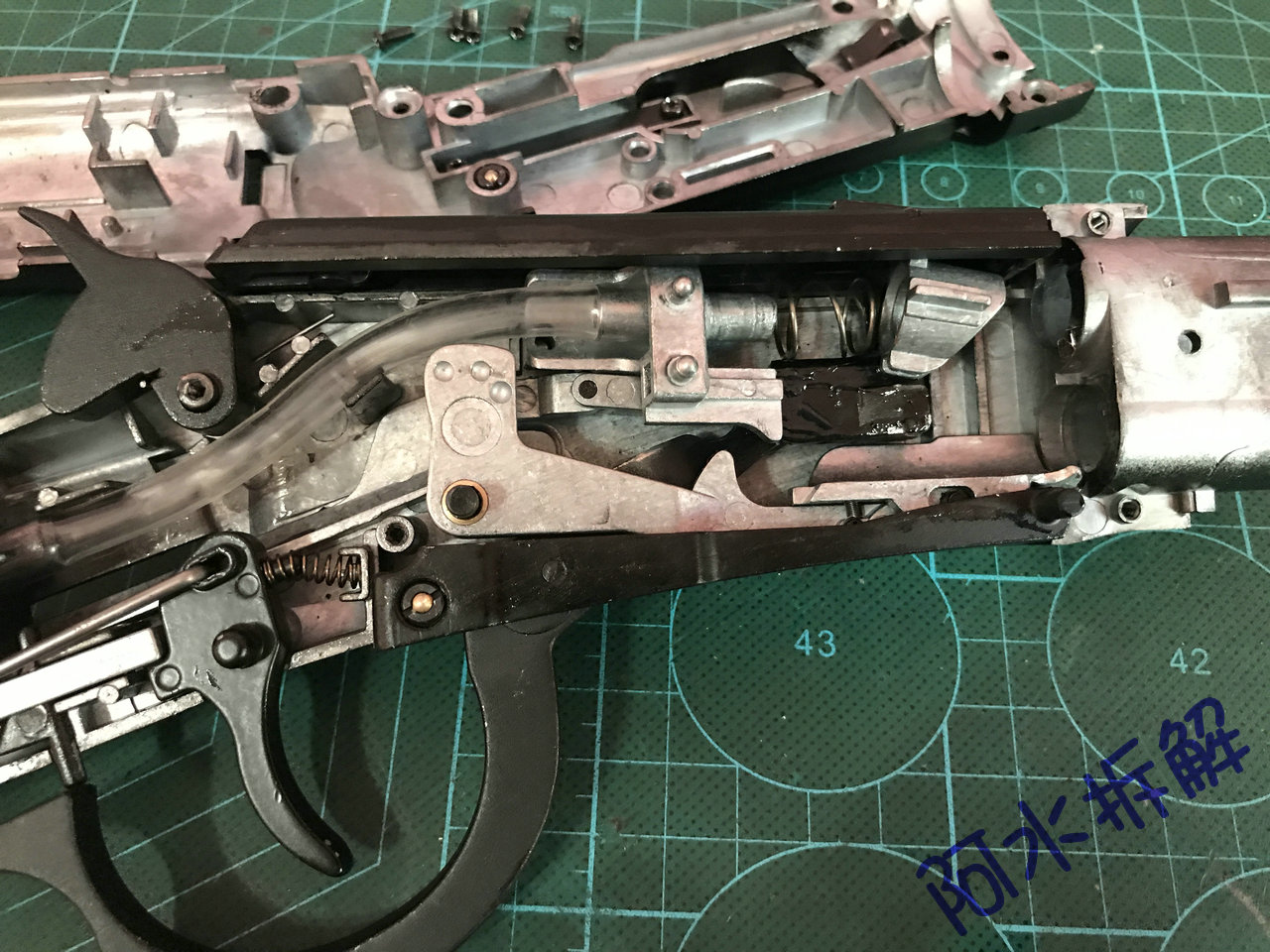

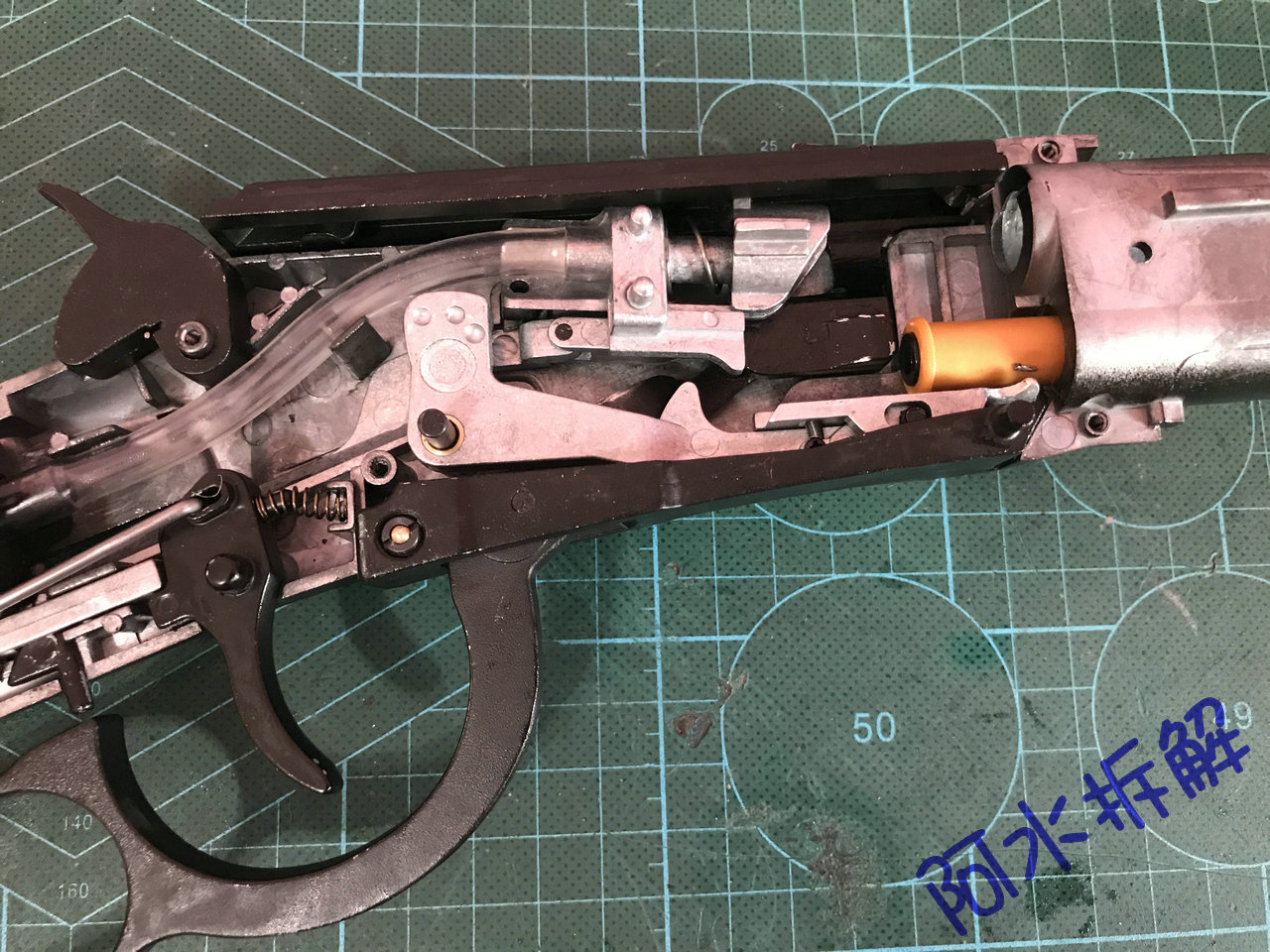

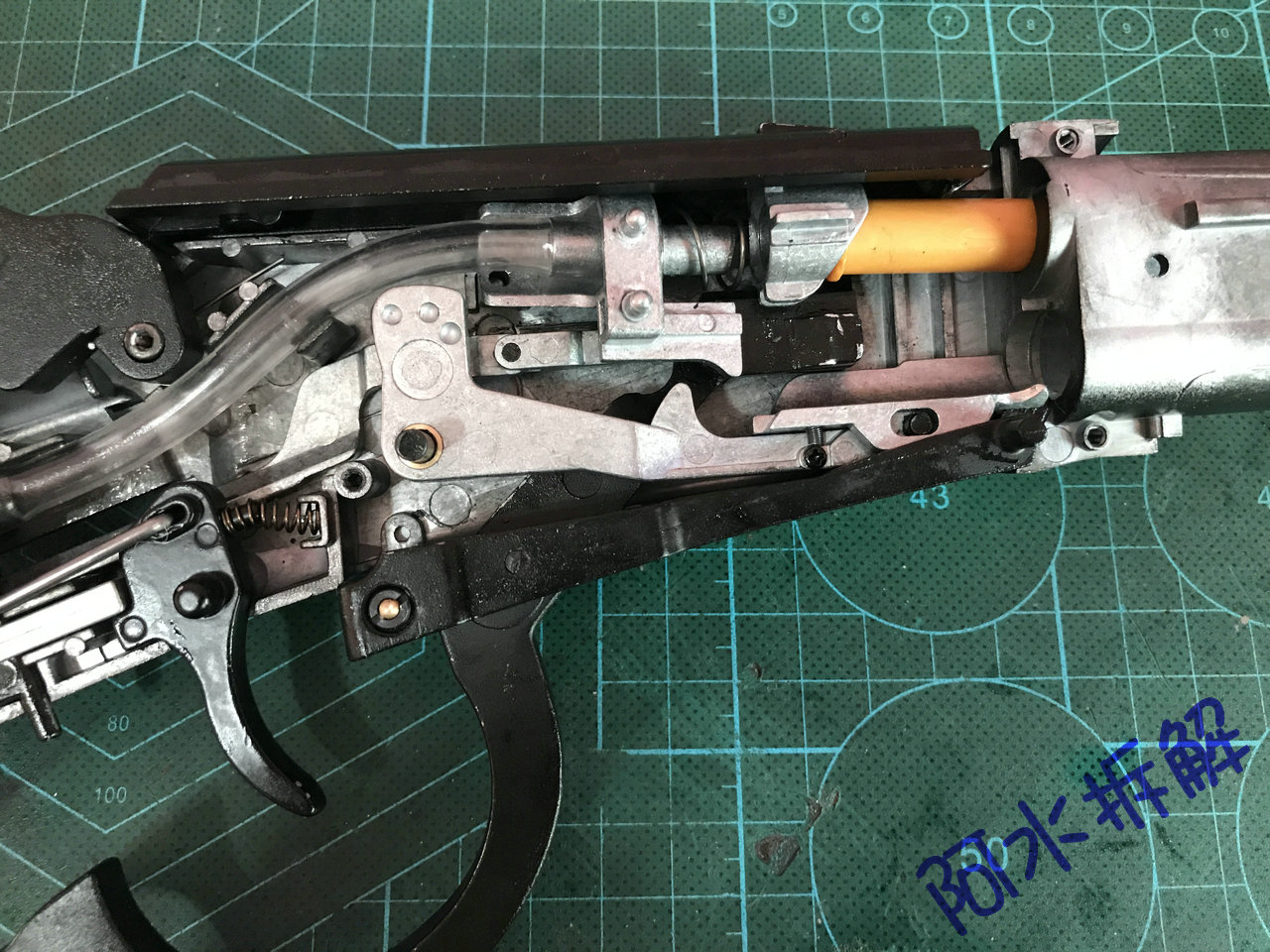

看下中间的结构忽略我掉了一个件的连接

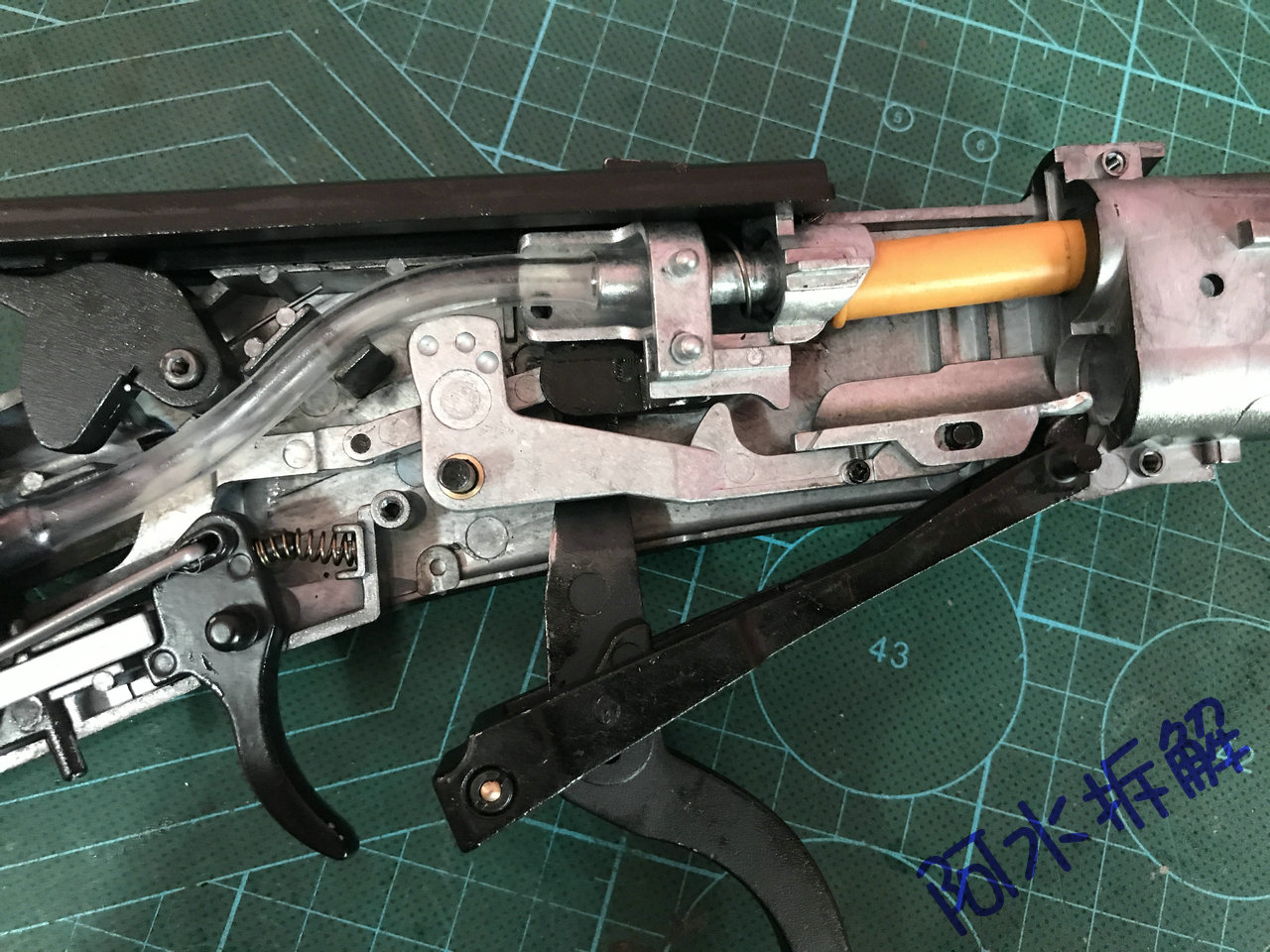

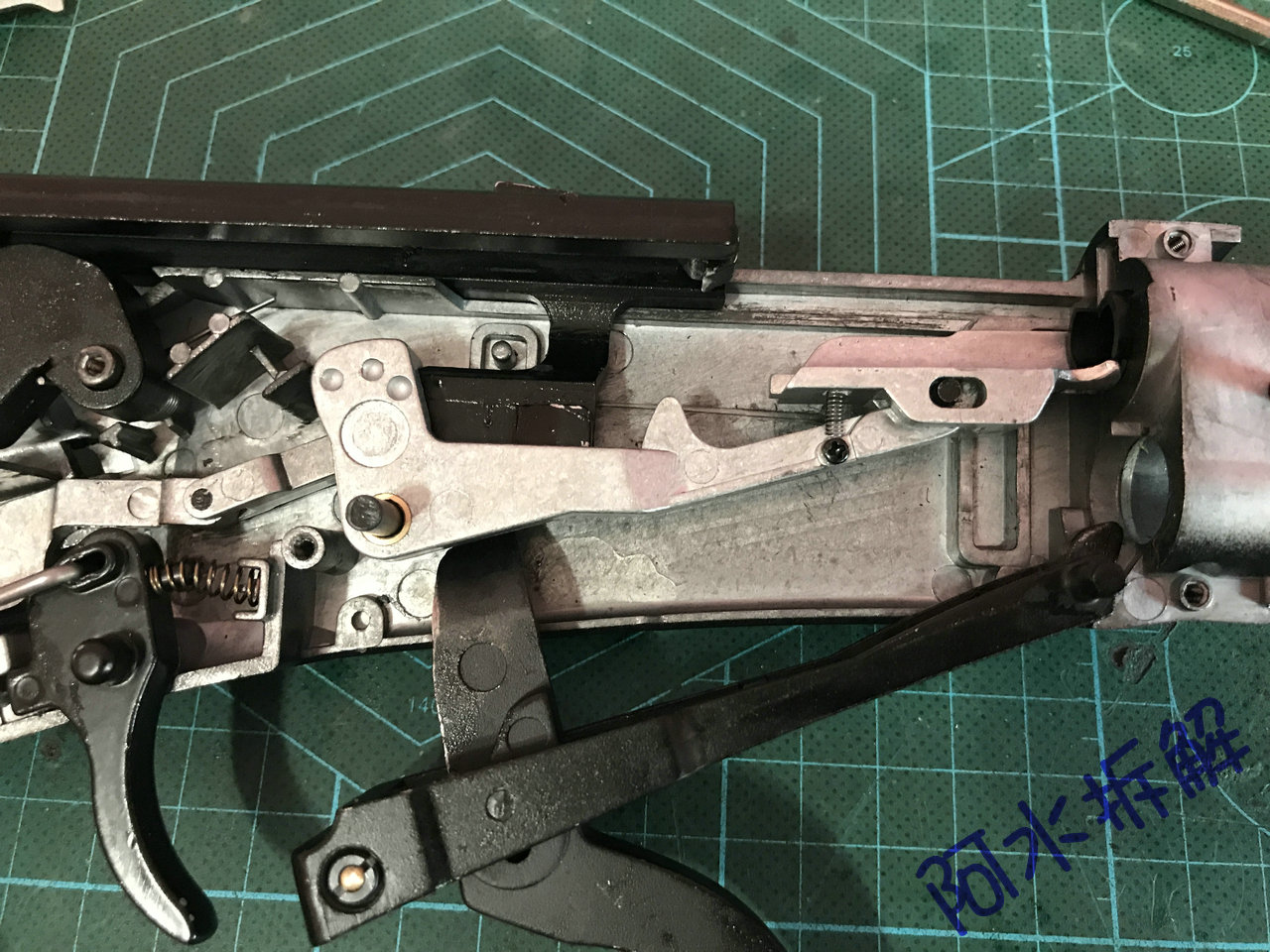

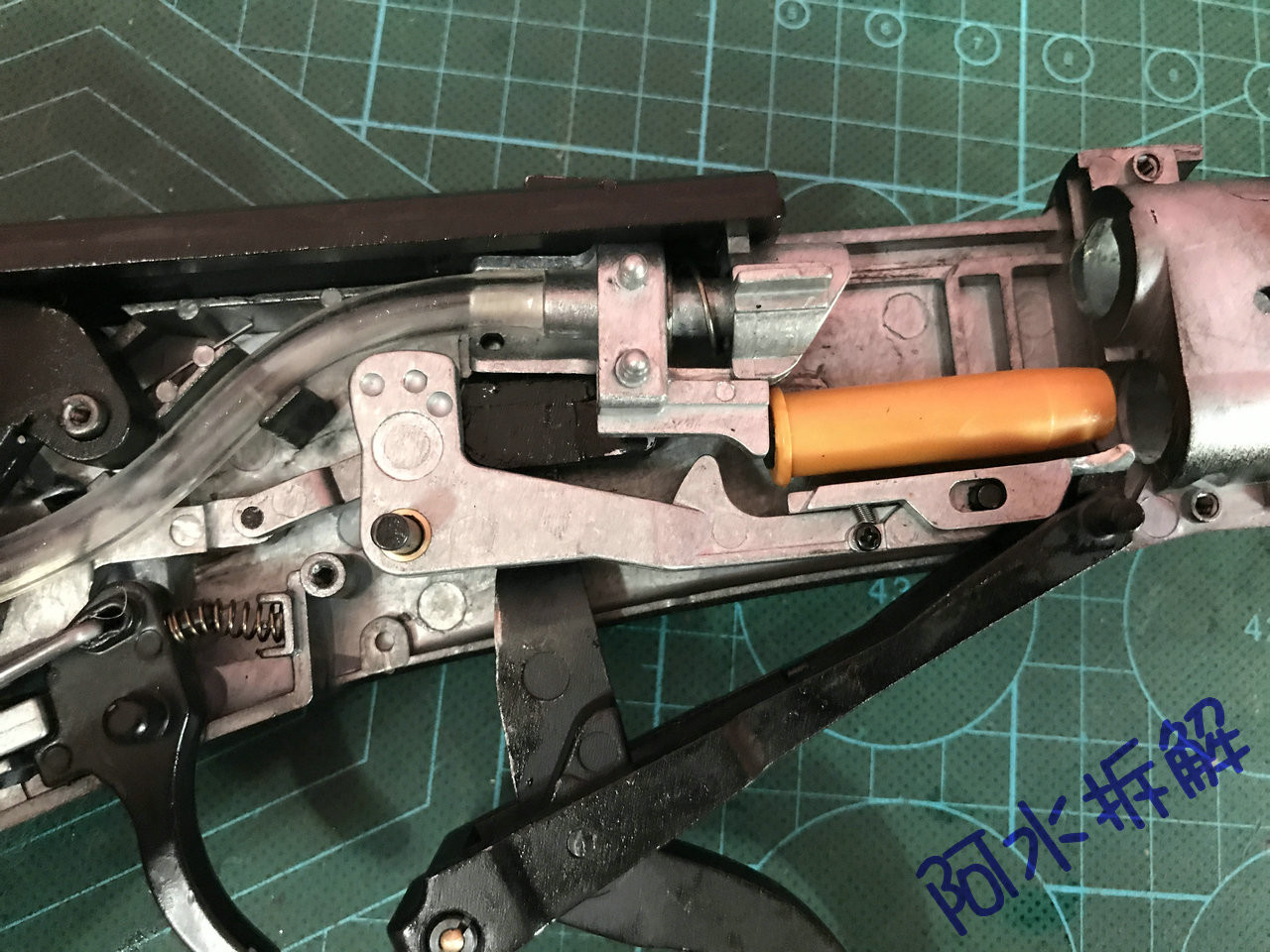

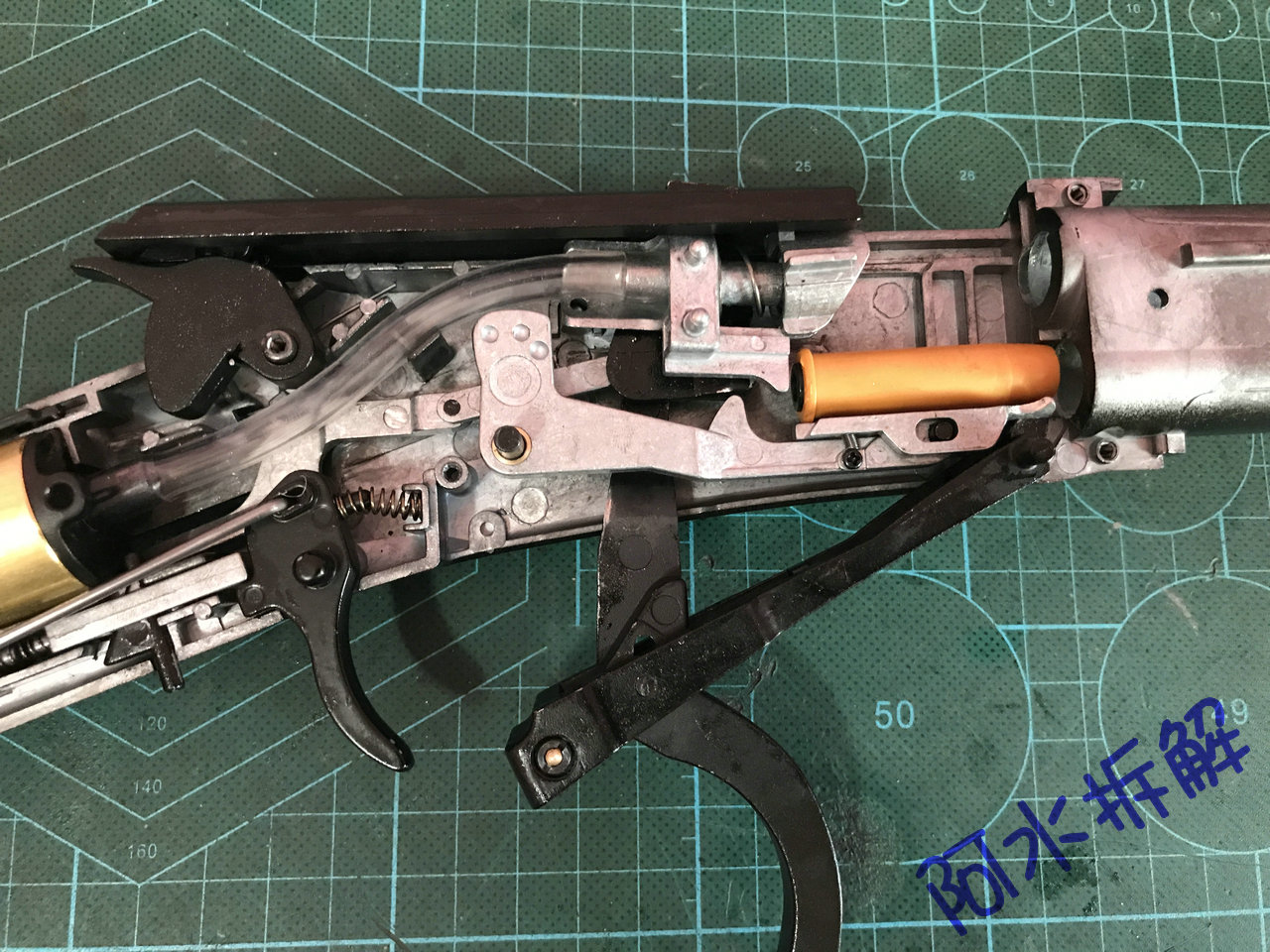

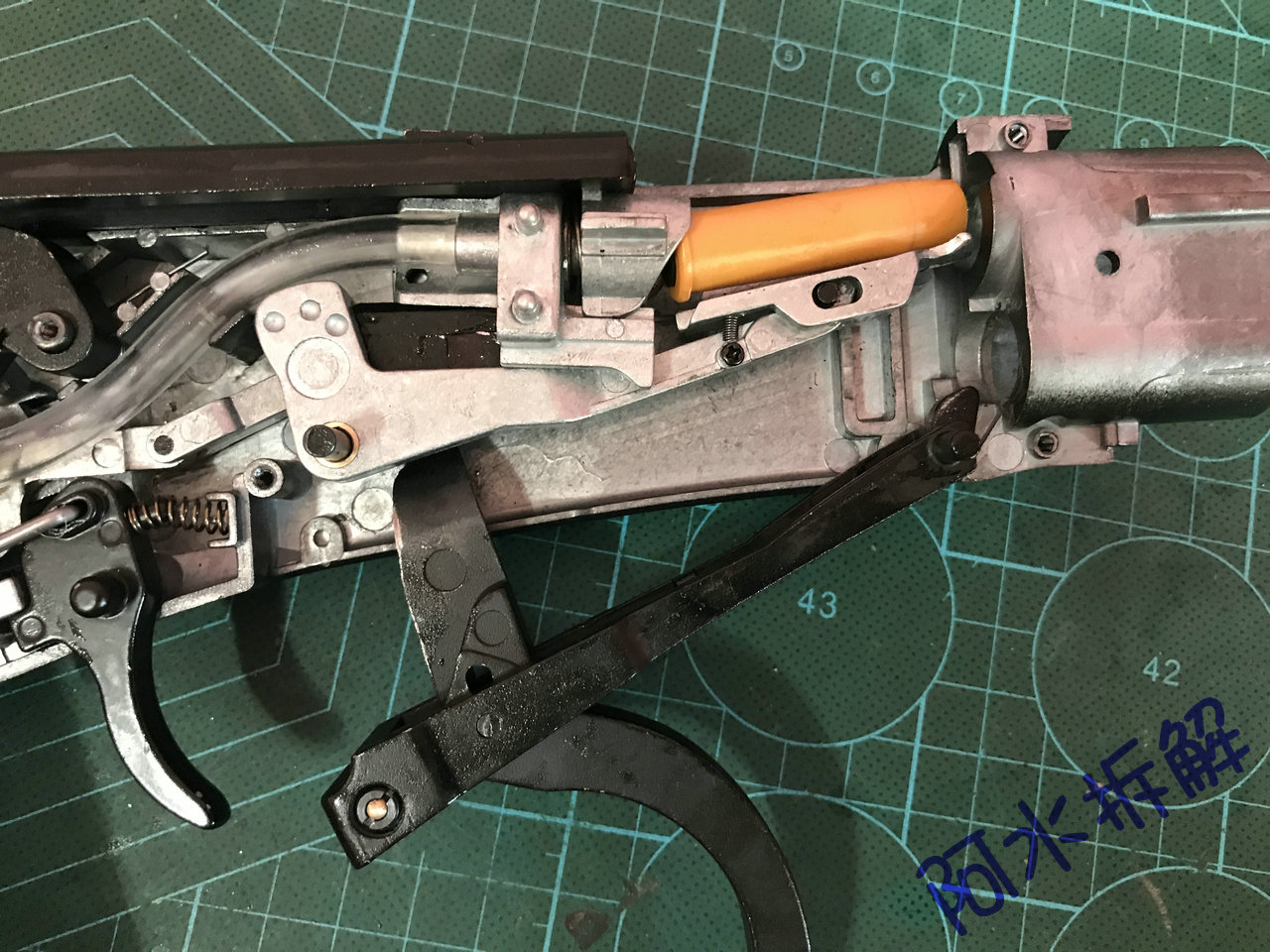

原理结构我们从头开始没有上膛时候活塞在前端与或活塞连杆相连

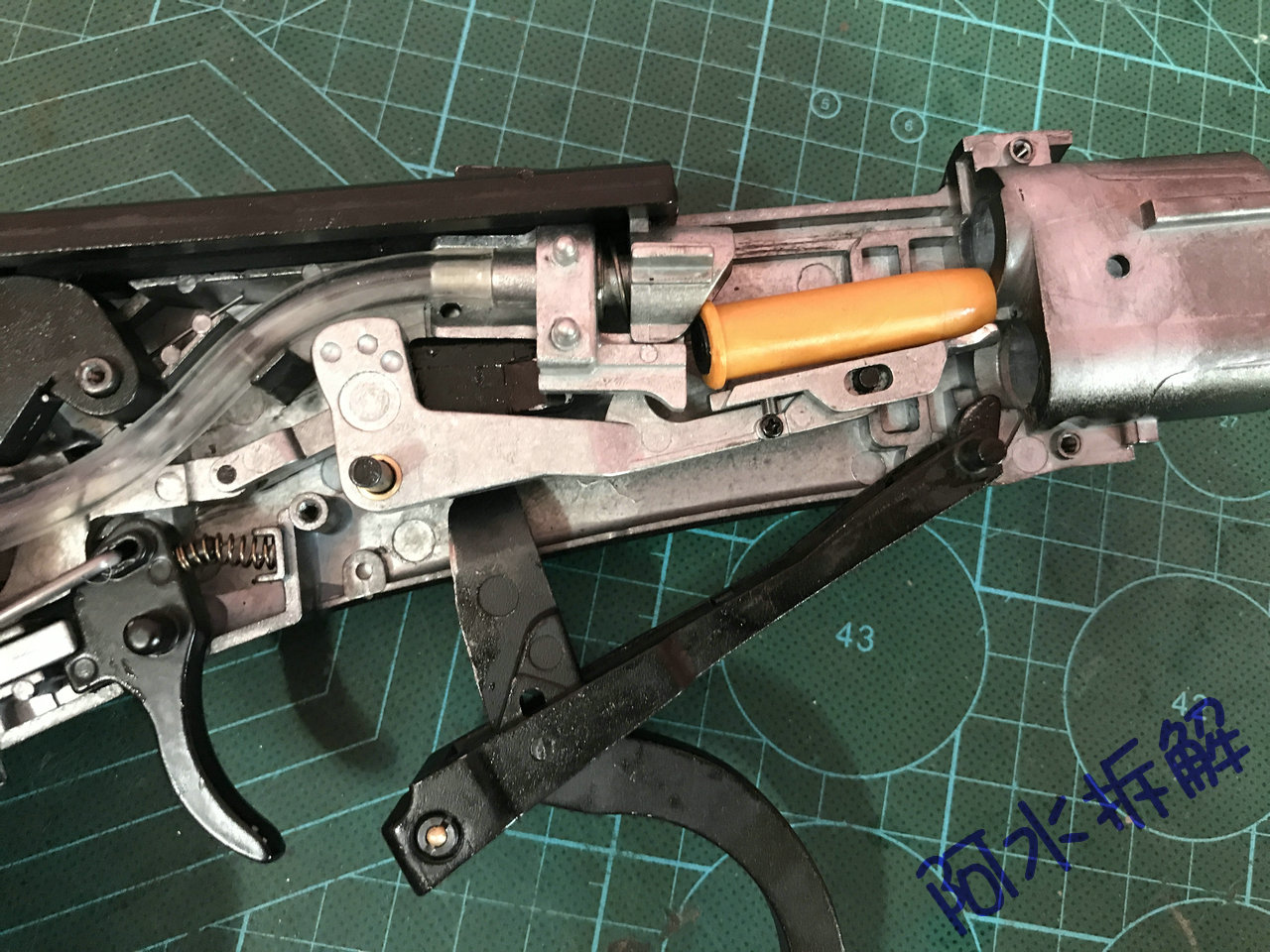

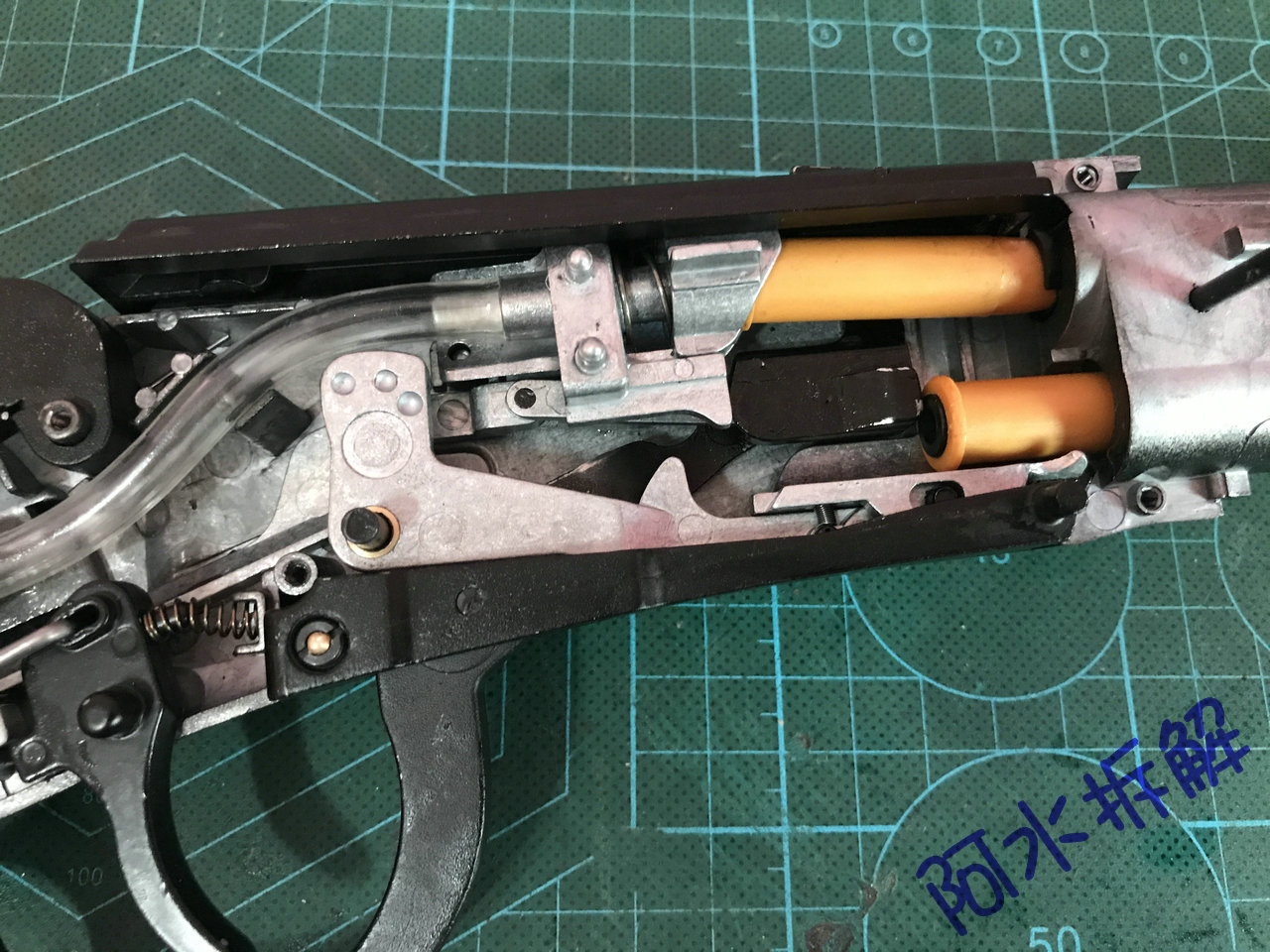

前端第一颗弹壳已经从弹仓部分顶进机匣

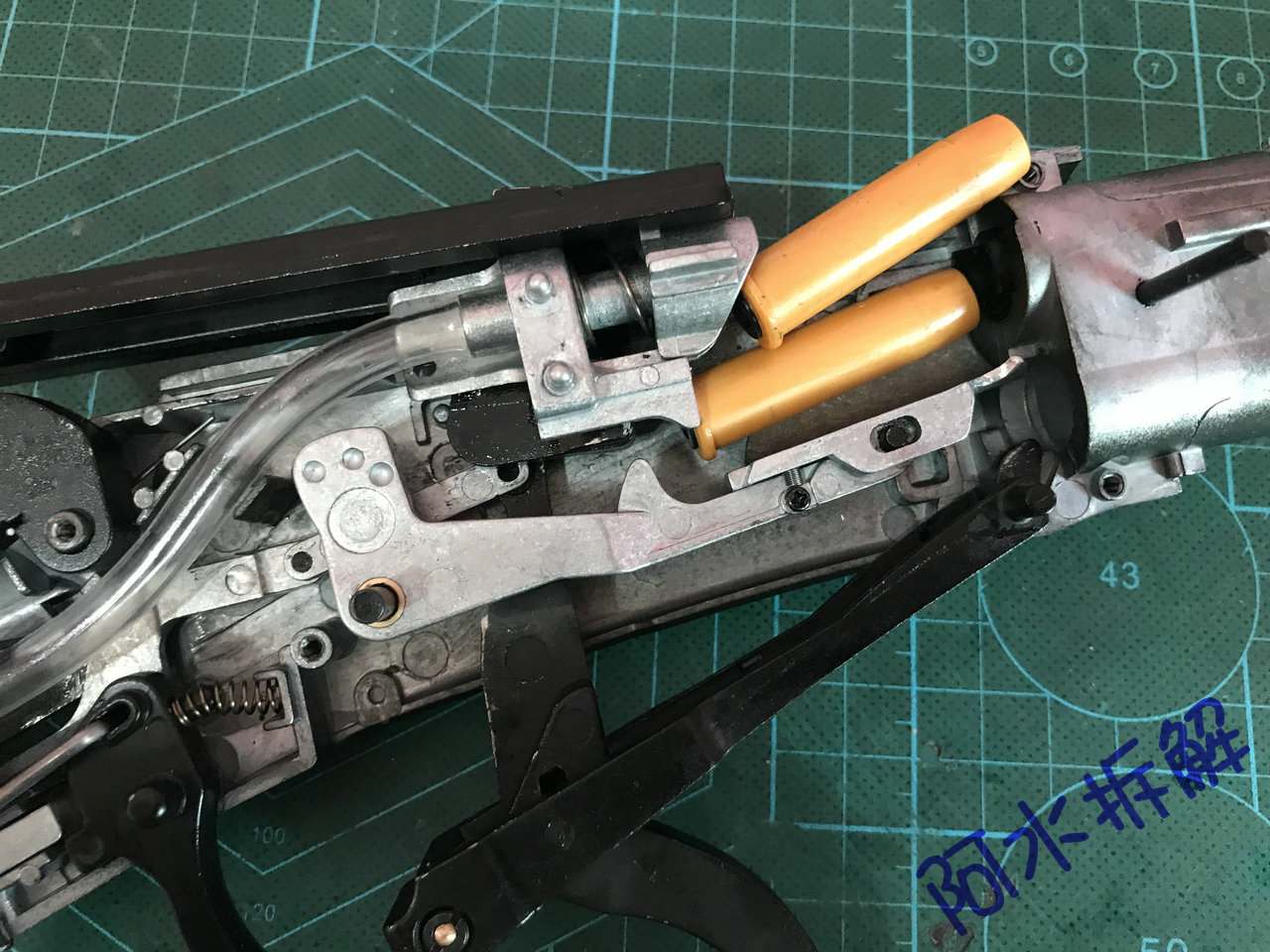

拉动杠杆到第一位置杠杆联动活塞连杆开始向后压杠杆后退带动枪机弹壳进入机匣托弹板位置

活塞被活塞连杆顶到后方被阻铁挂住

继续拉动杠杆到第二位置弹壳完全进入机匣杠杆前端同时封闭弹仓管阻止后面弹壳进入弹仓

继续拉动杠杆杠杆顶起托弹杆通过托弹板将弹壳顶到上方

拉动杠杆到第三位置弹壳完全被托弹板顶到上方因为抛壳钩设置在上方所以如果上面有弹就会在下一颗弹和抽壳钩共同的作用抛出

弹壳到达顶端后杠杆向后拉动回位

杠杆继续向后联动枪机向前将弹壳顶住

杠杆回位杠杆前端接触弹仓的封闭下一颗弹壳进入机匣

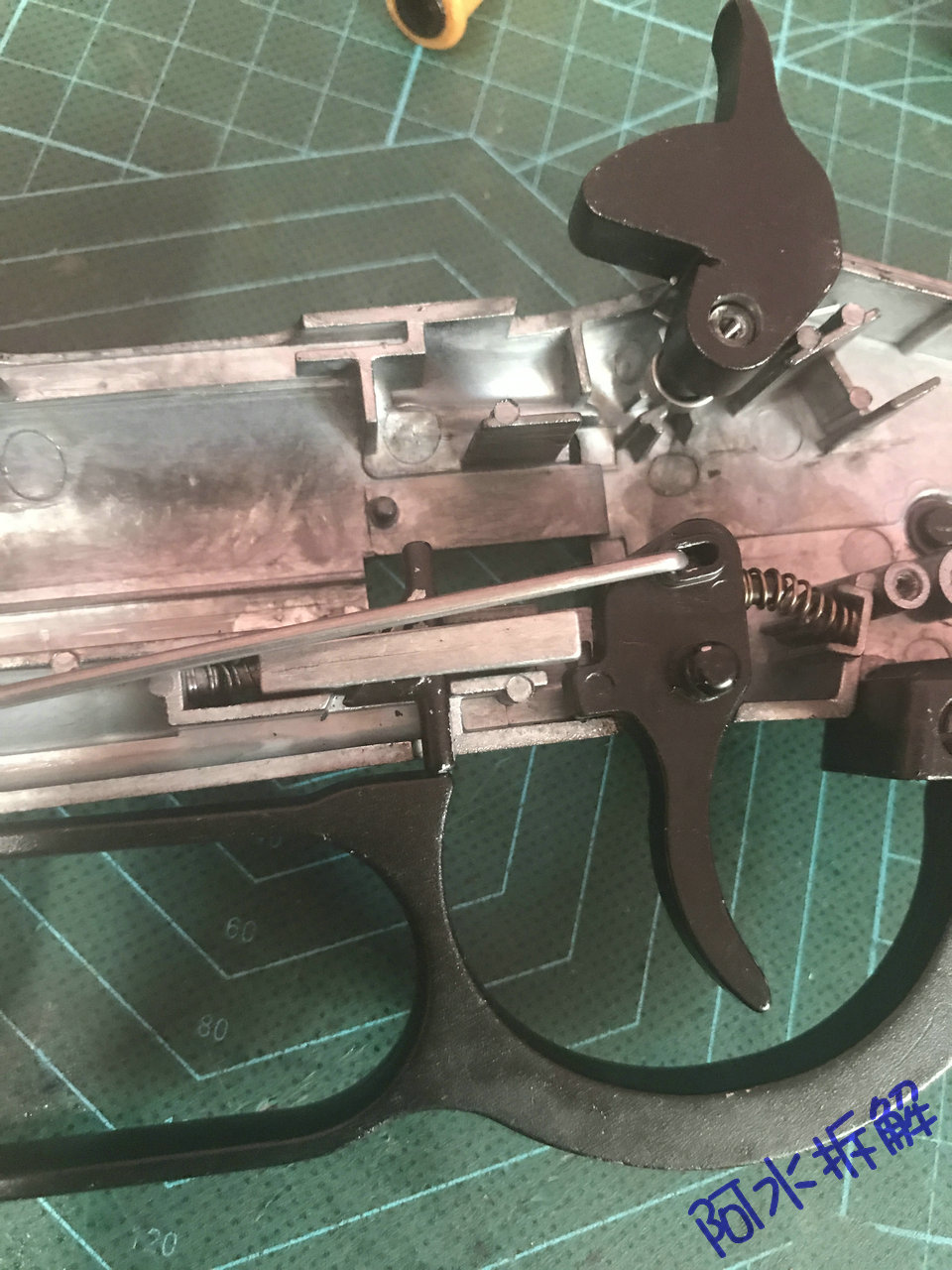

杠杆回位的同时压住保险

压住保险后保险后撤让出位置让扳机可以回转

勾动扳机通过扳机连杆将阻铁扳倒

弹簧将活塞向前推完成激发

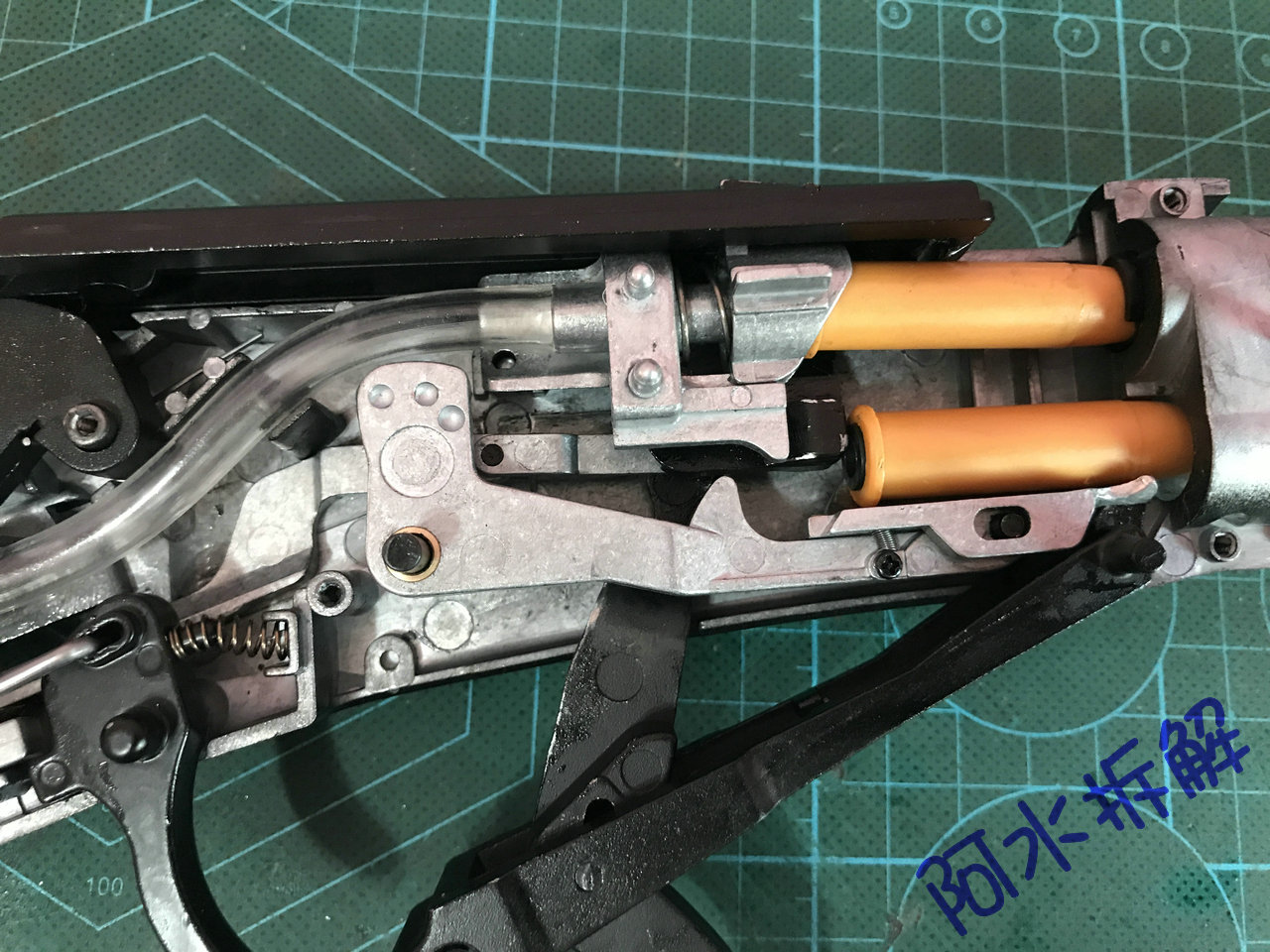

让我们带上下一个弹壳再看一次

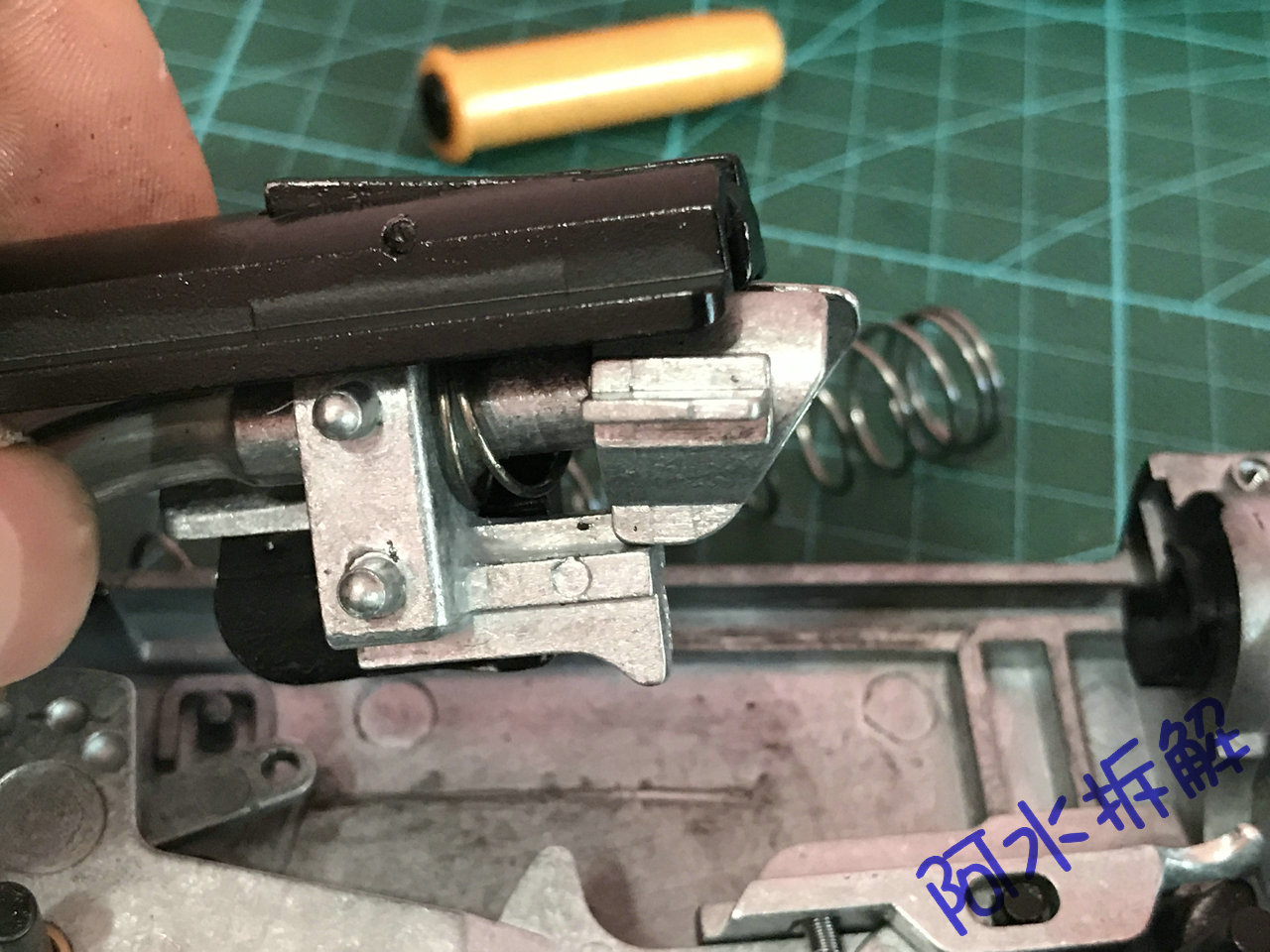

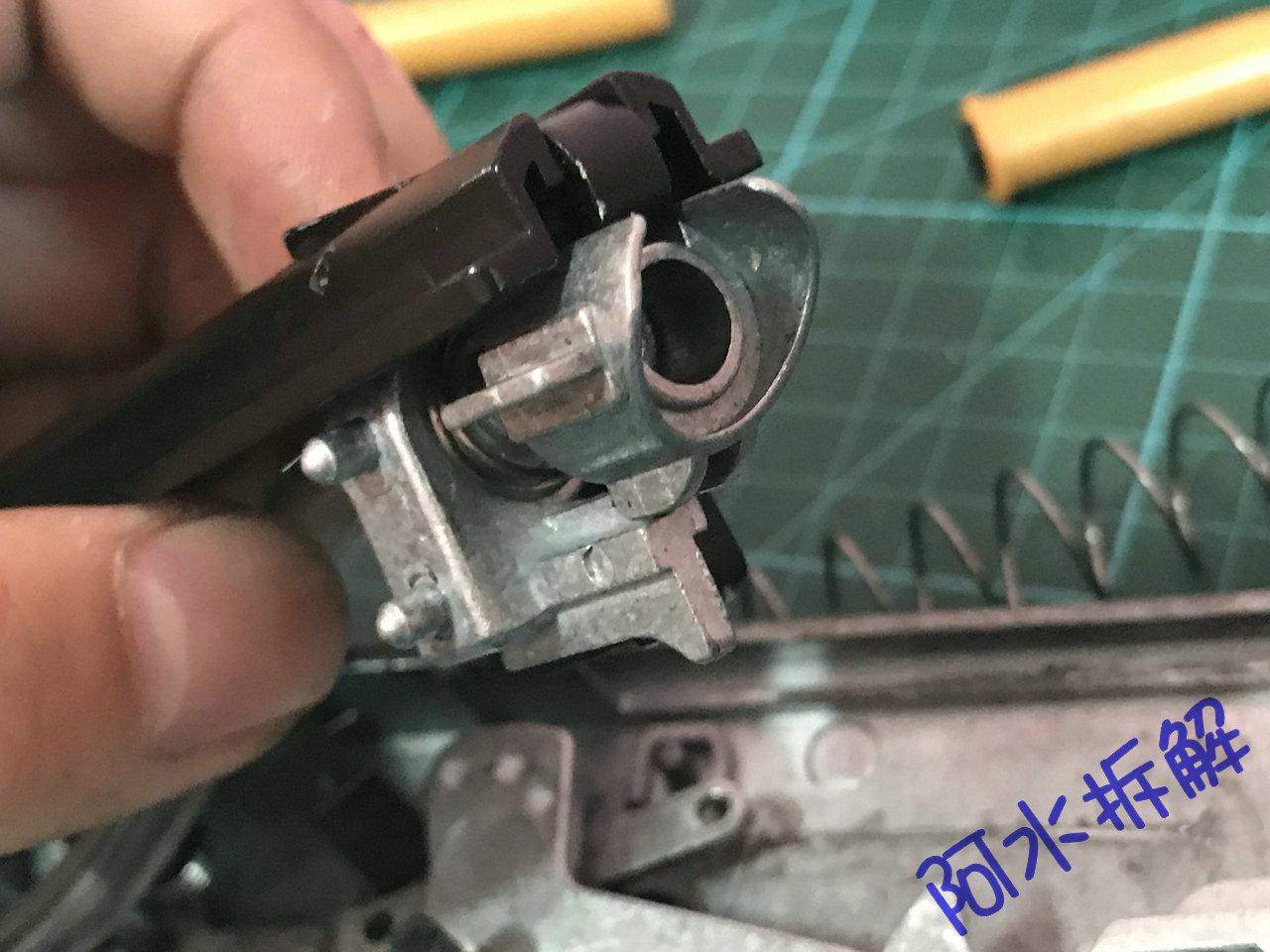

看下枪机和推弹口结合

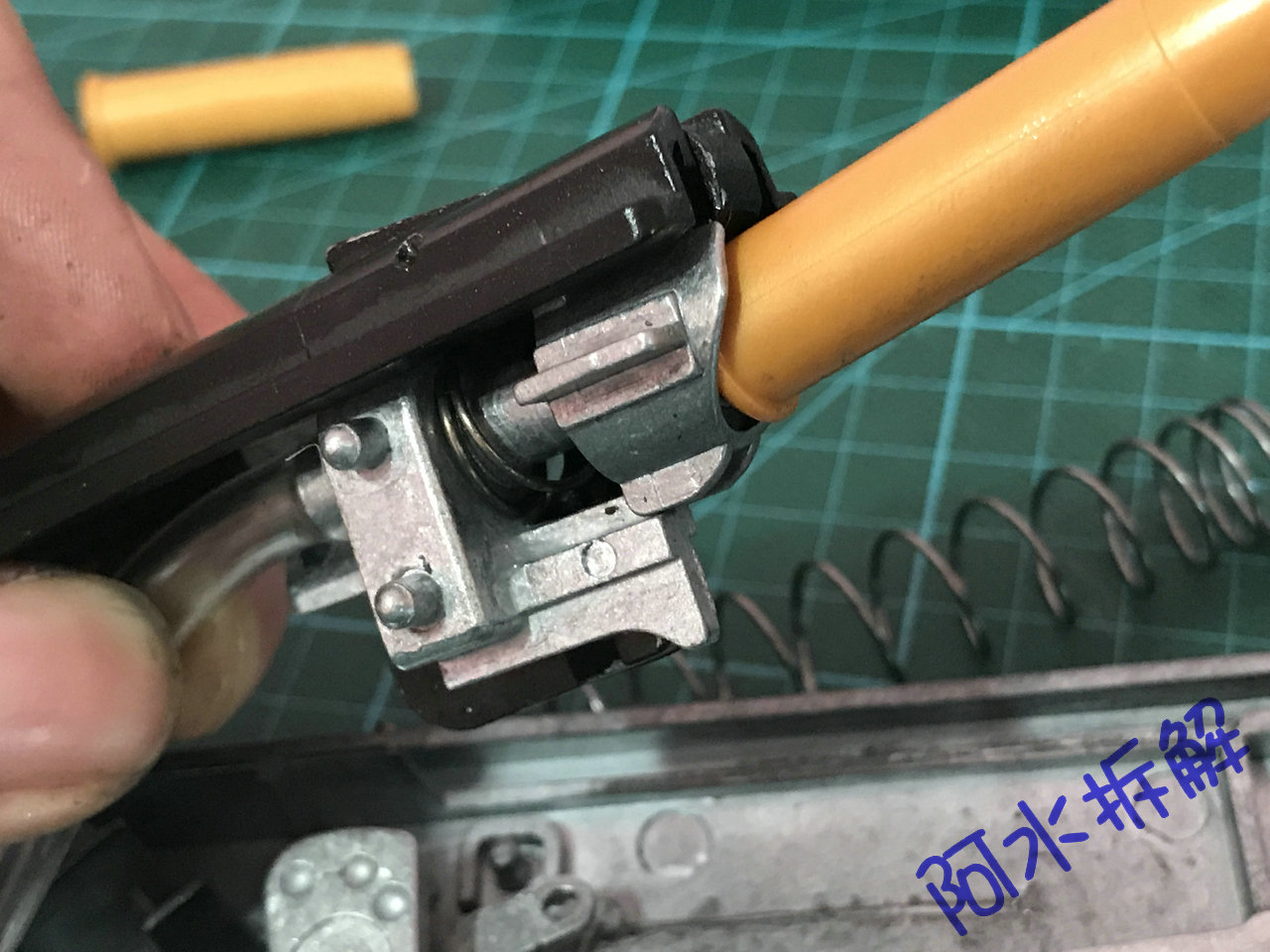

抛壳钩勾住弹壳

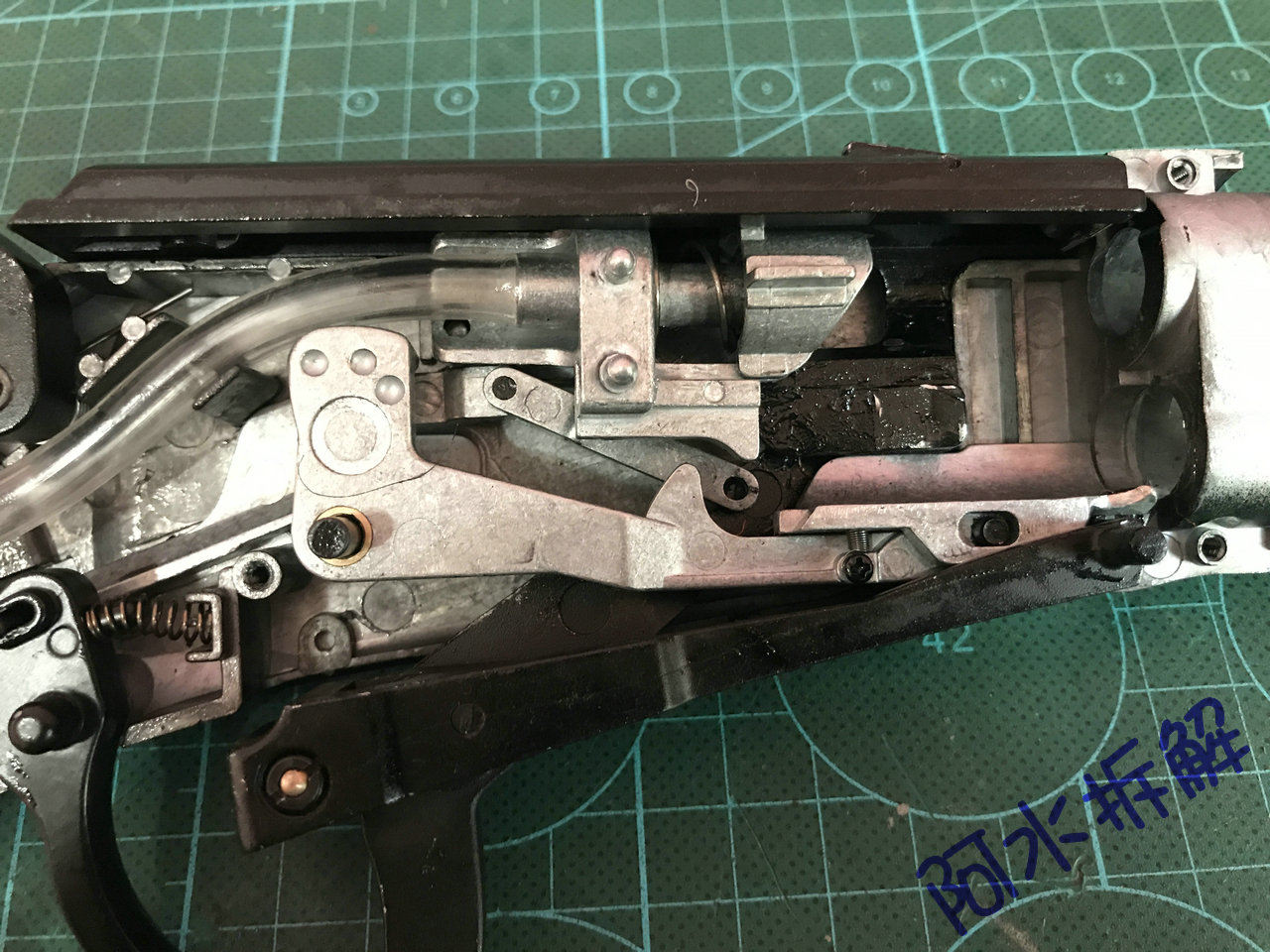

让我们拿掉气嘴再看一遍

动作机构是不是更清晰了

托弹板另一侧是和机匣滑道连接

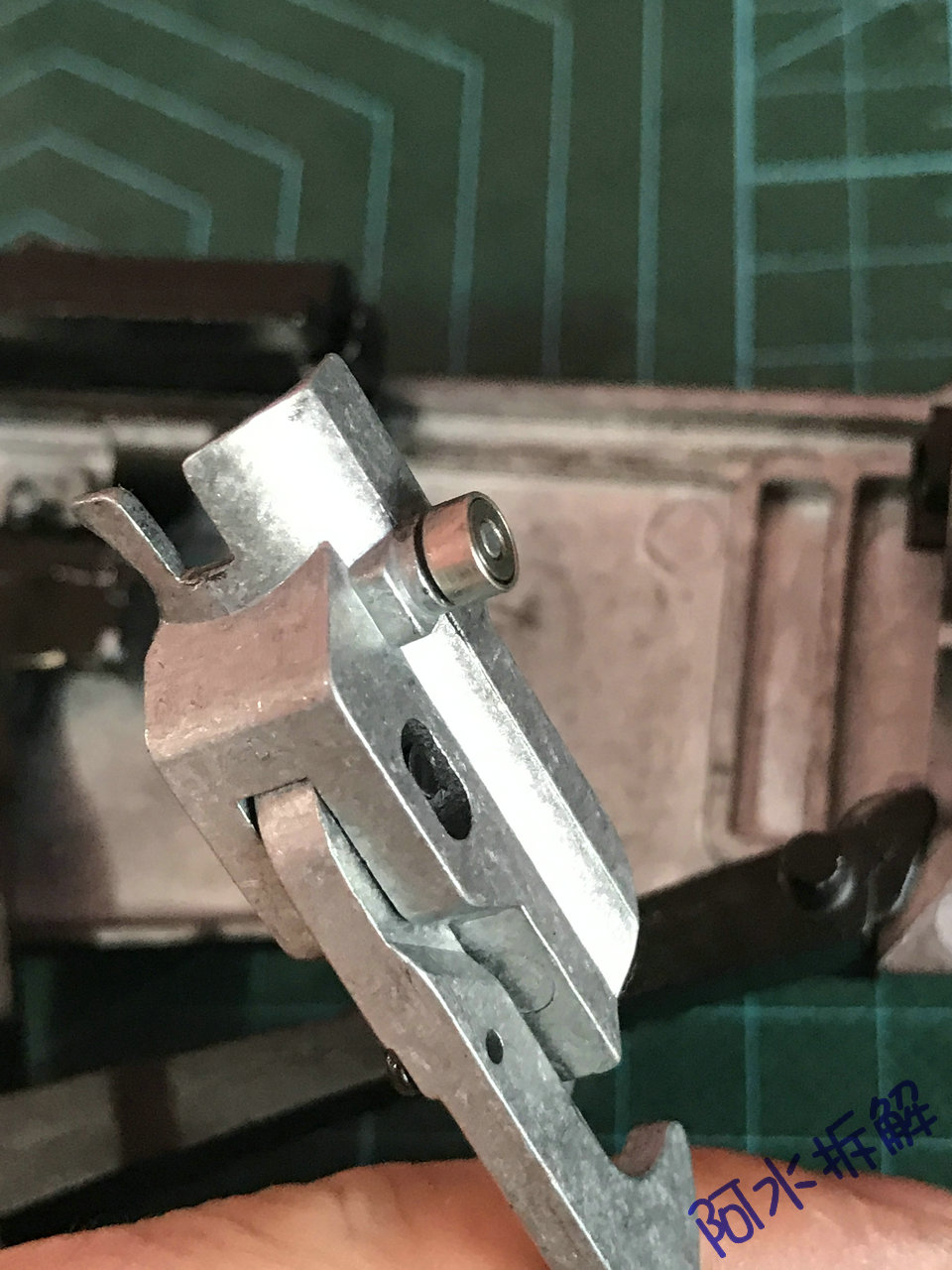

托弹板连接处还做了轴承减少摩擦

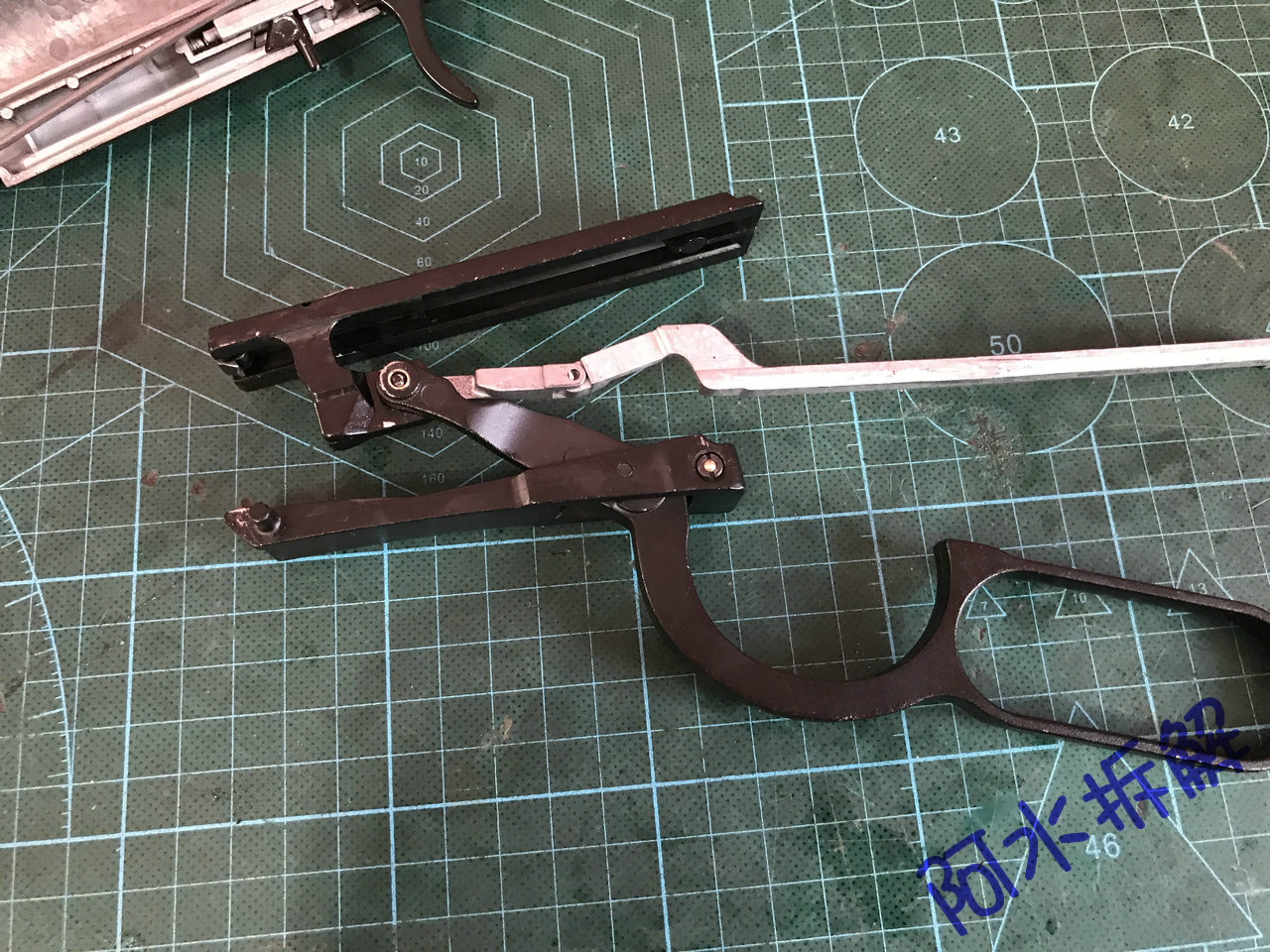

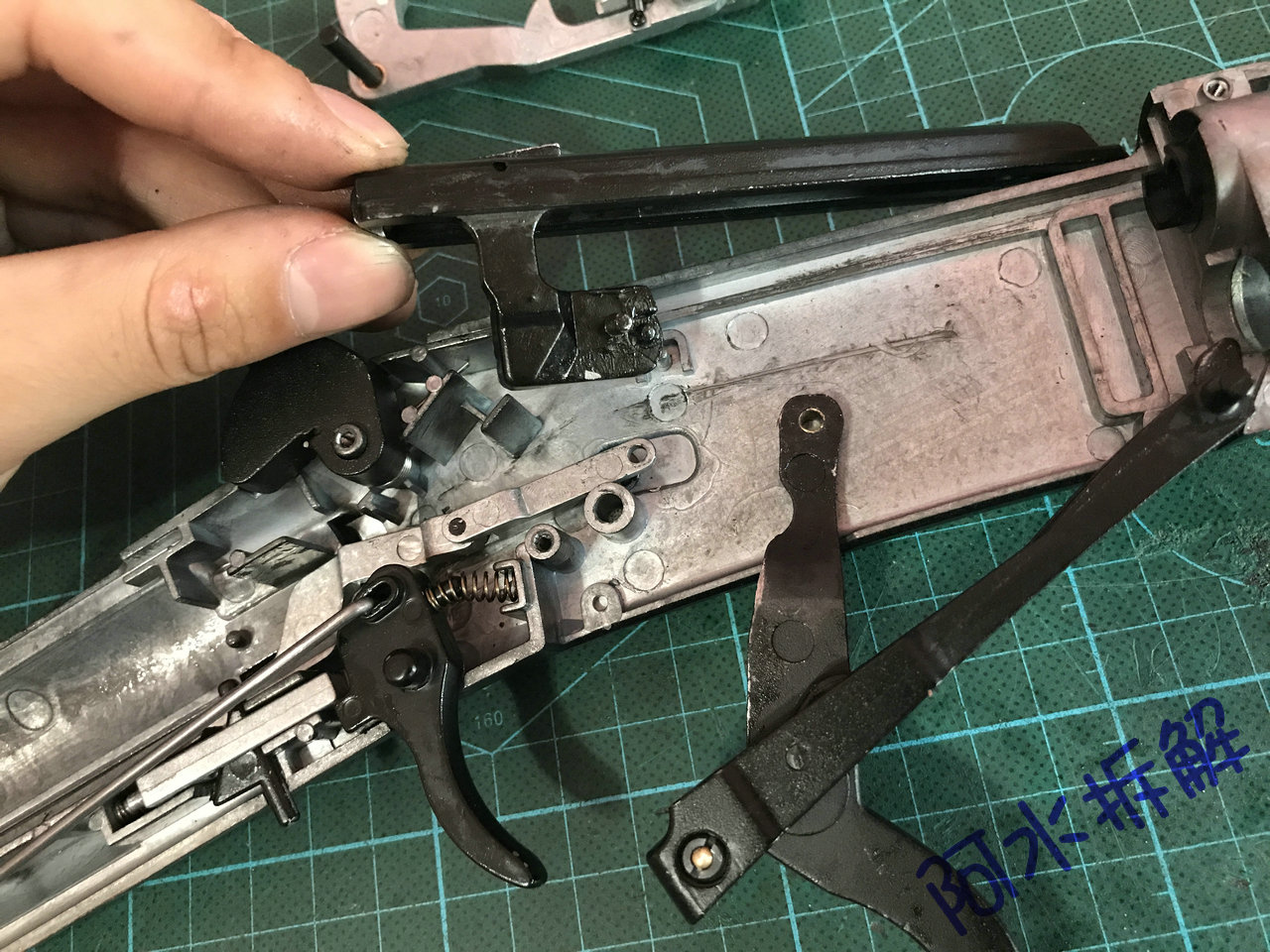

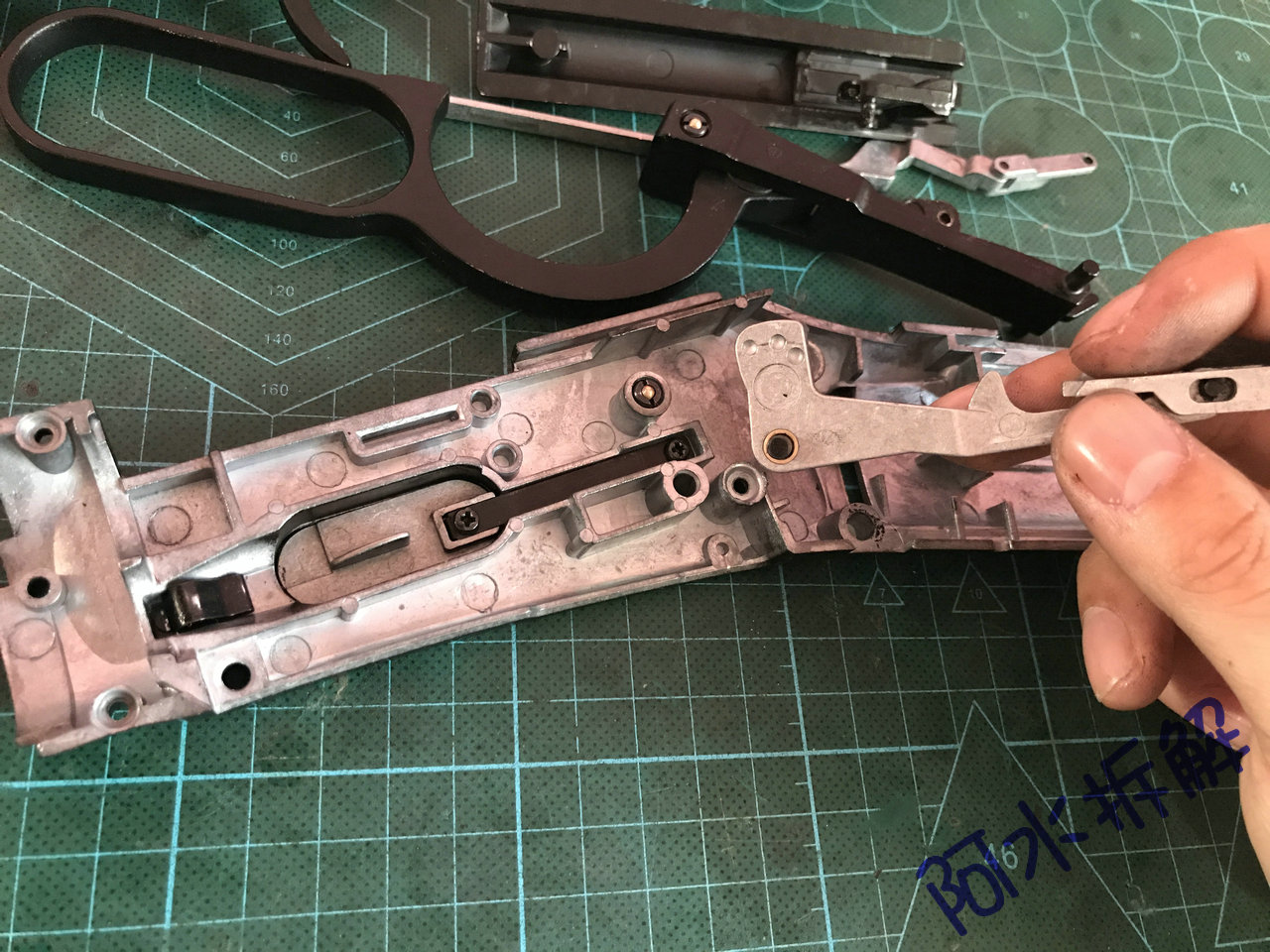

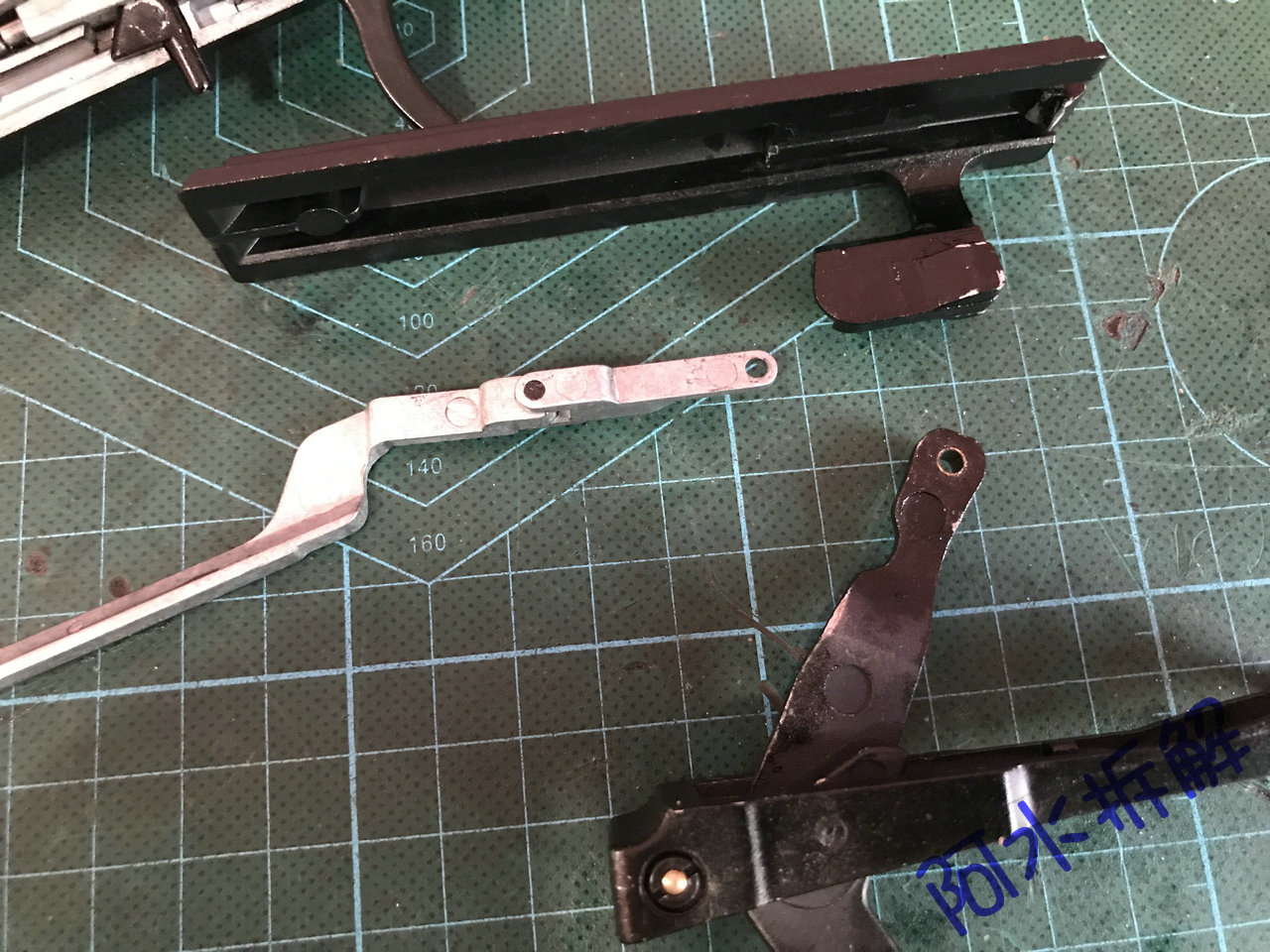

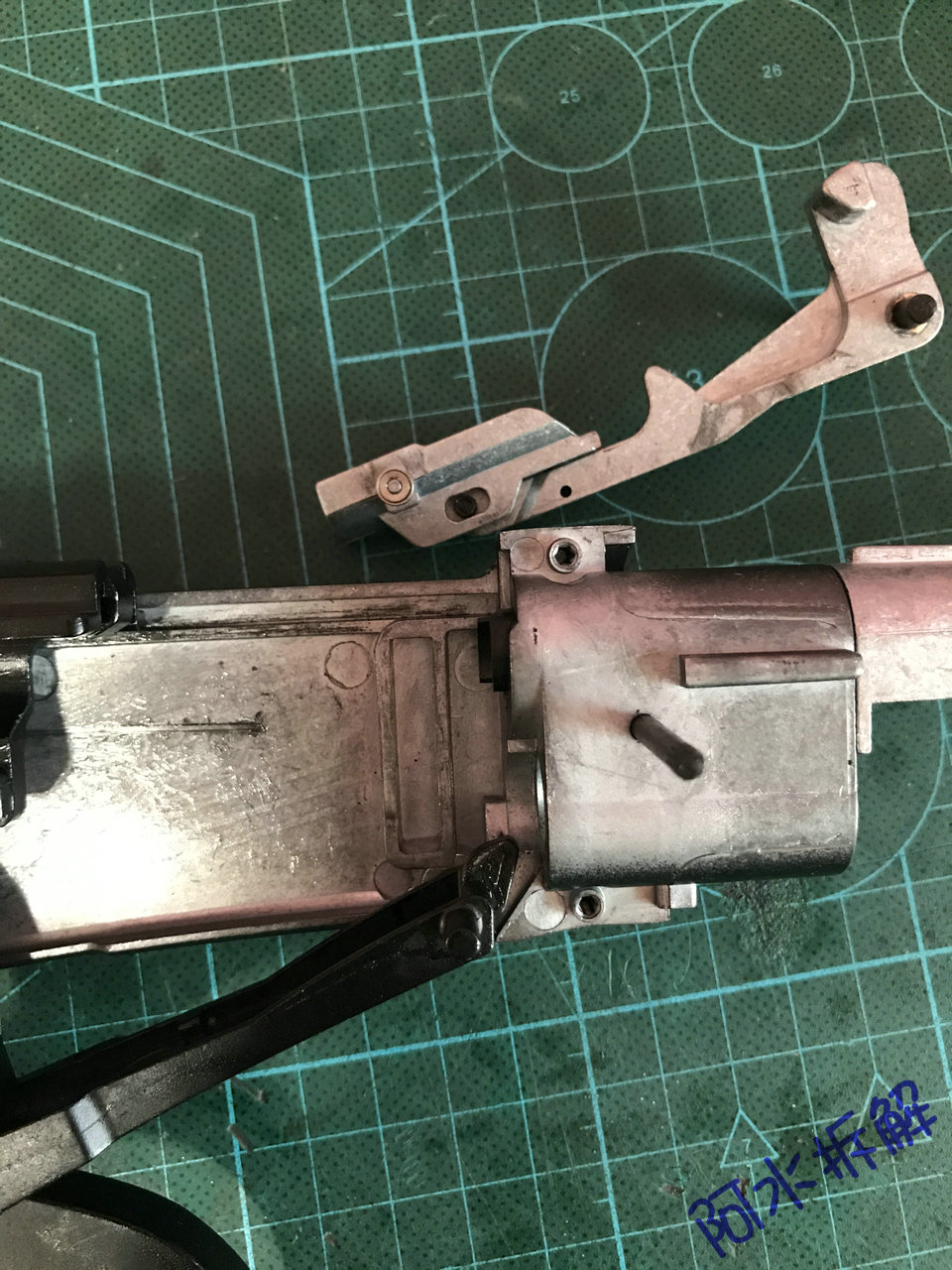

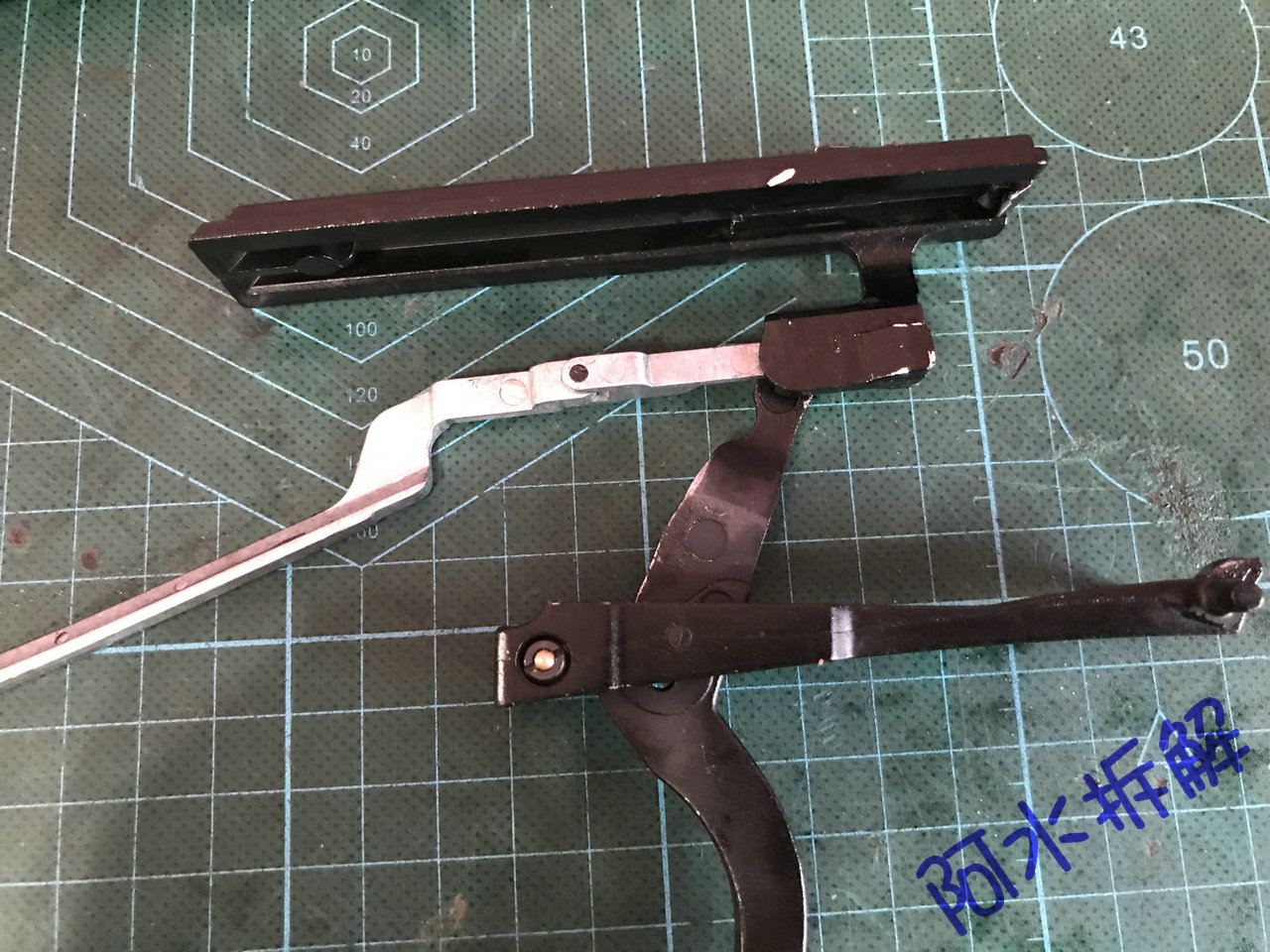

拆下枪机活塞连杆和杠杆

这玩个应该是连接的

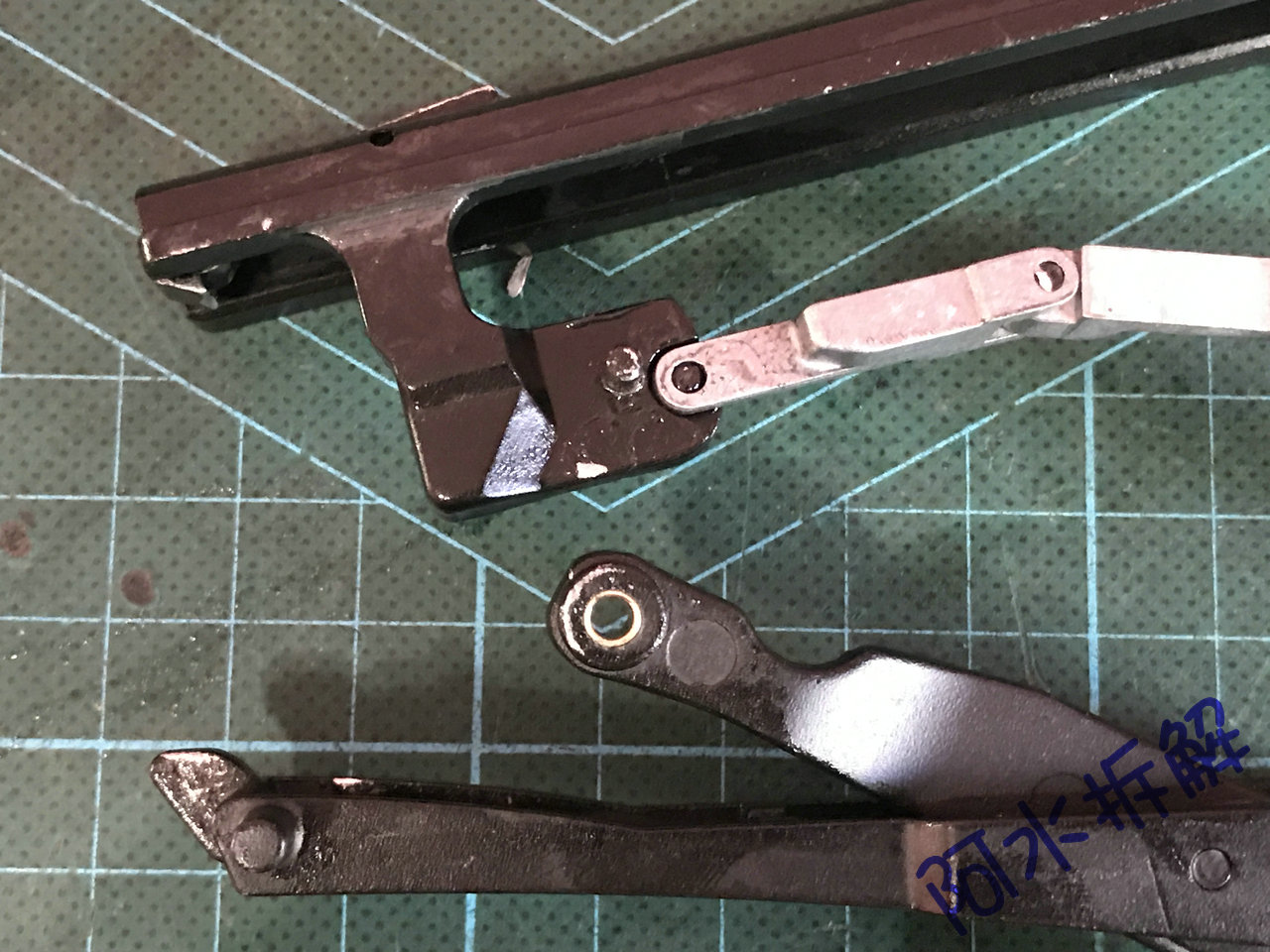

正面看是这样

背面是这样连接

一共两个轴

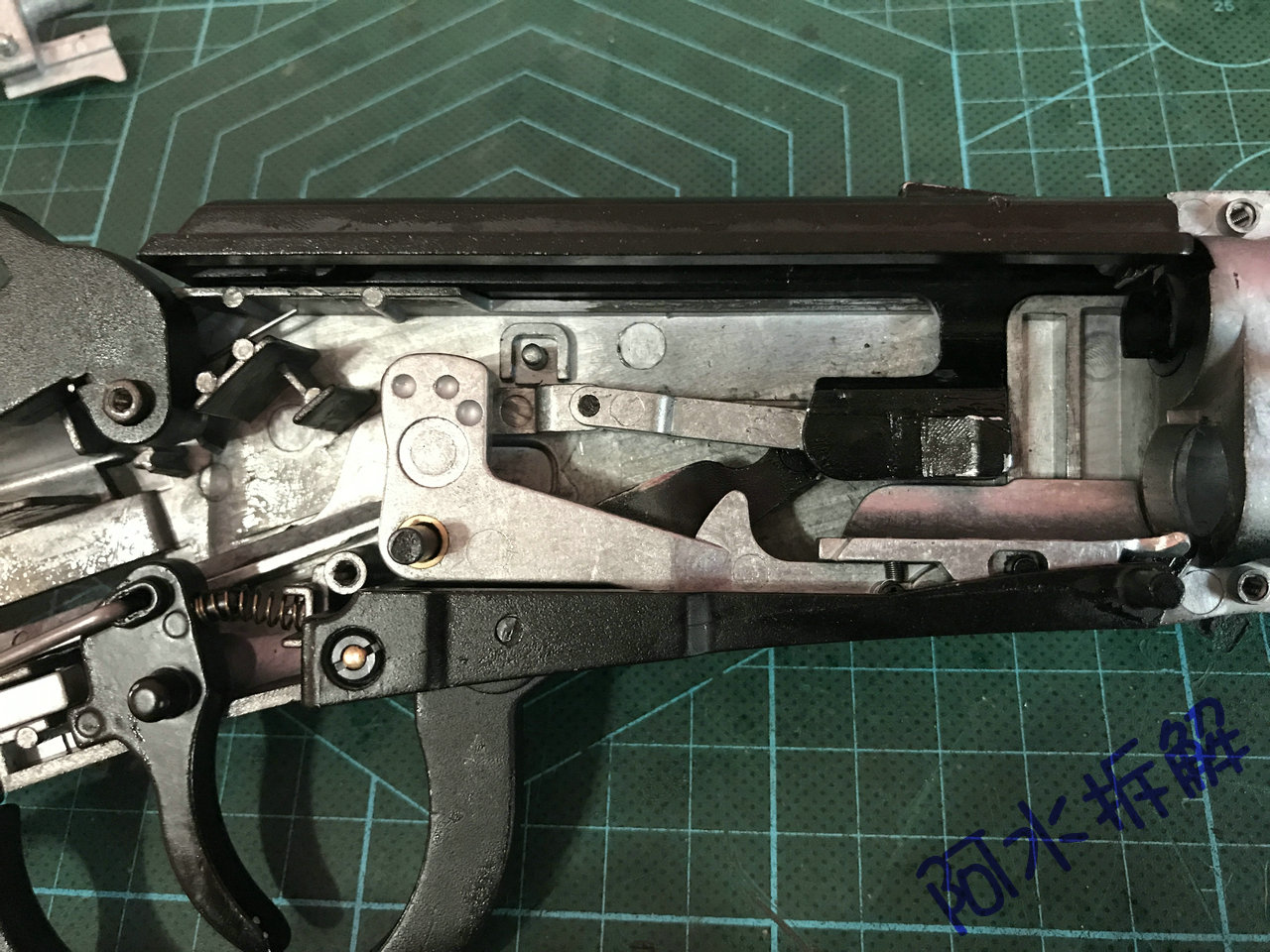

托弹杆上面有三个凹坑其实是对应右侧机匣的

可以看到顶珠对应着托弹杆的凹槽

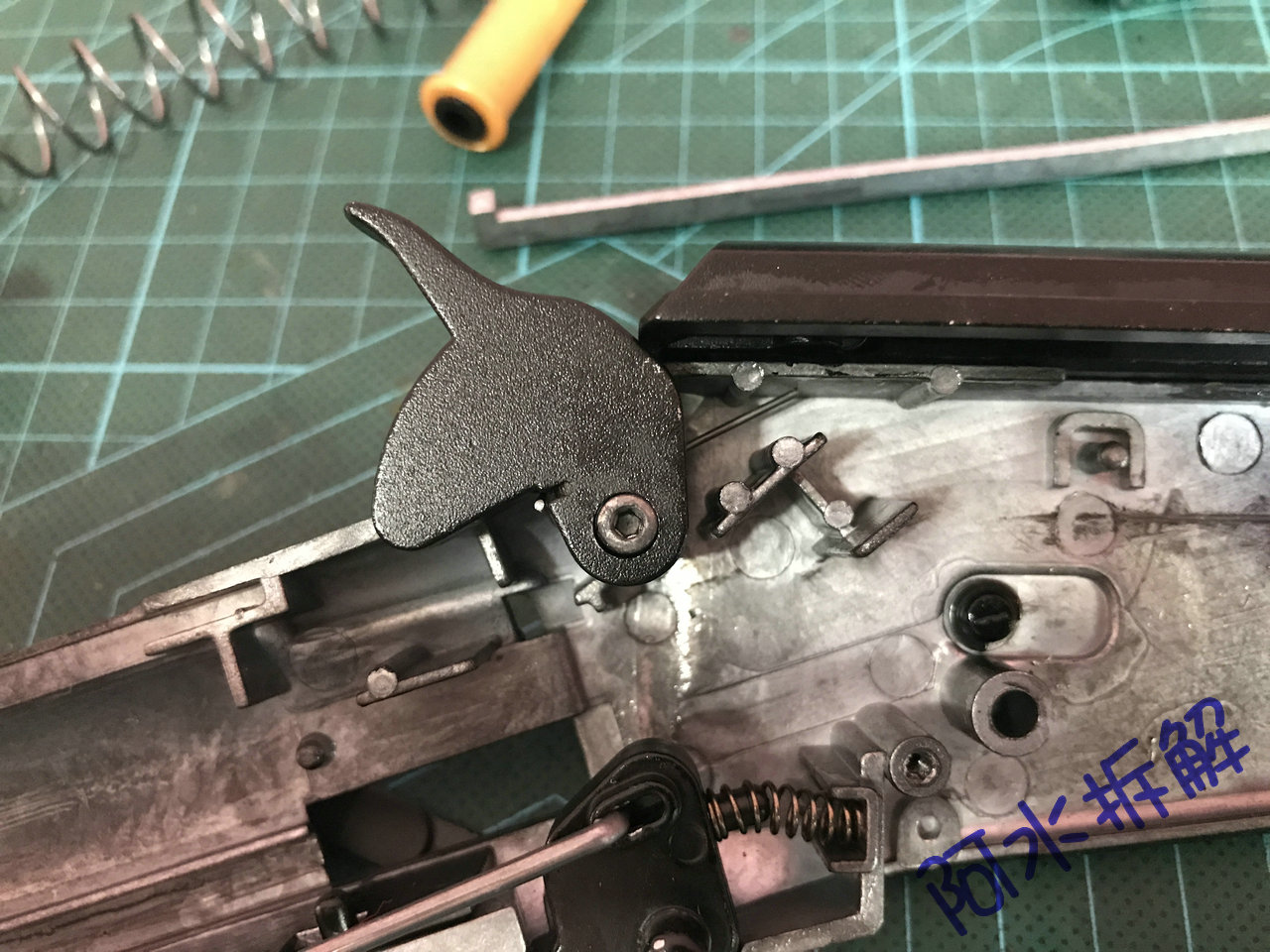

摆设的击锤

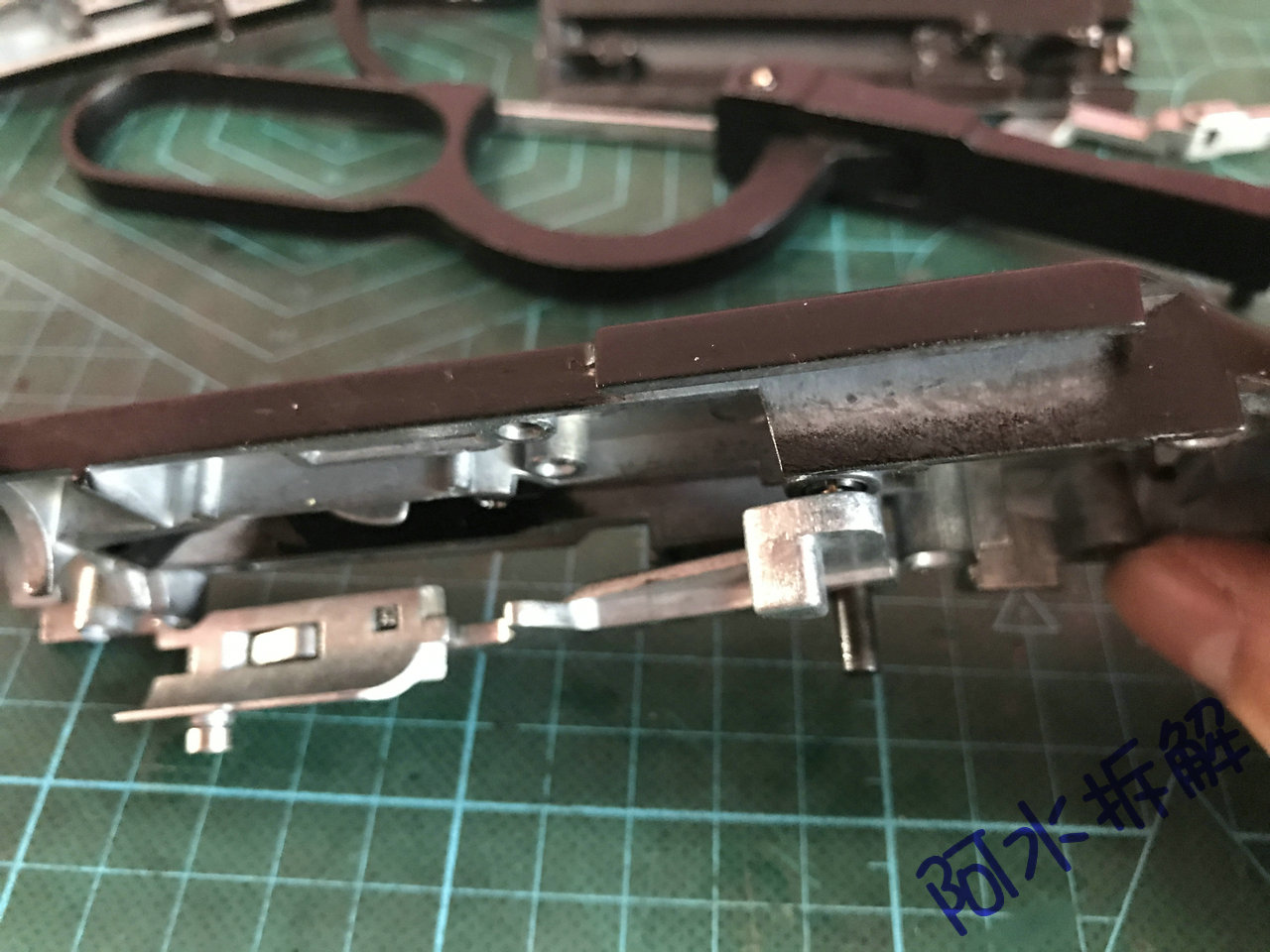

握把保险

扳机连杆

握把保险特写

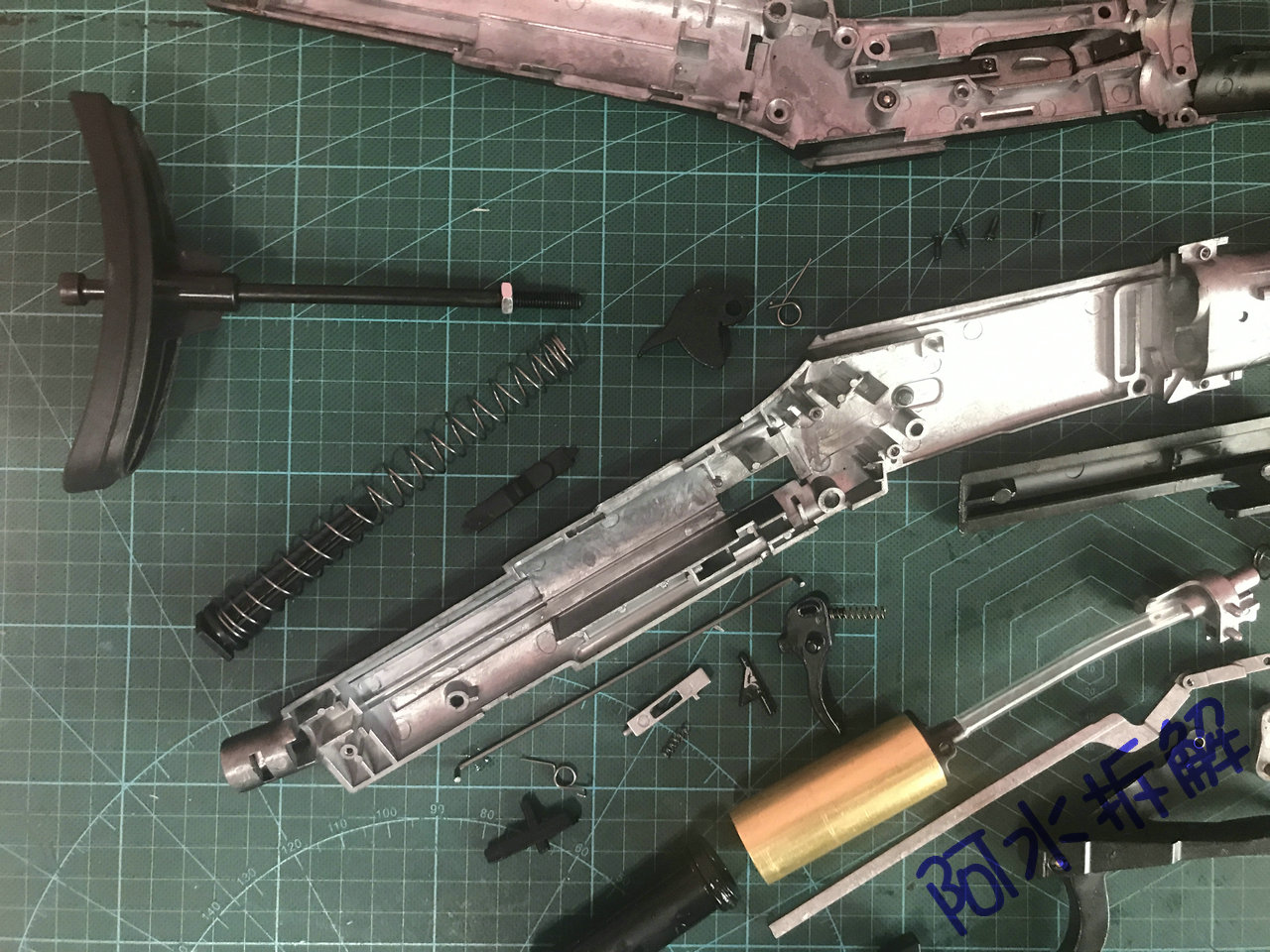

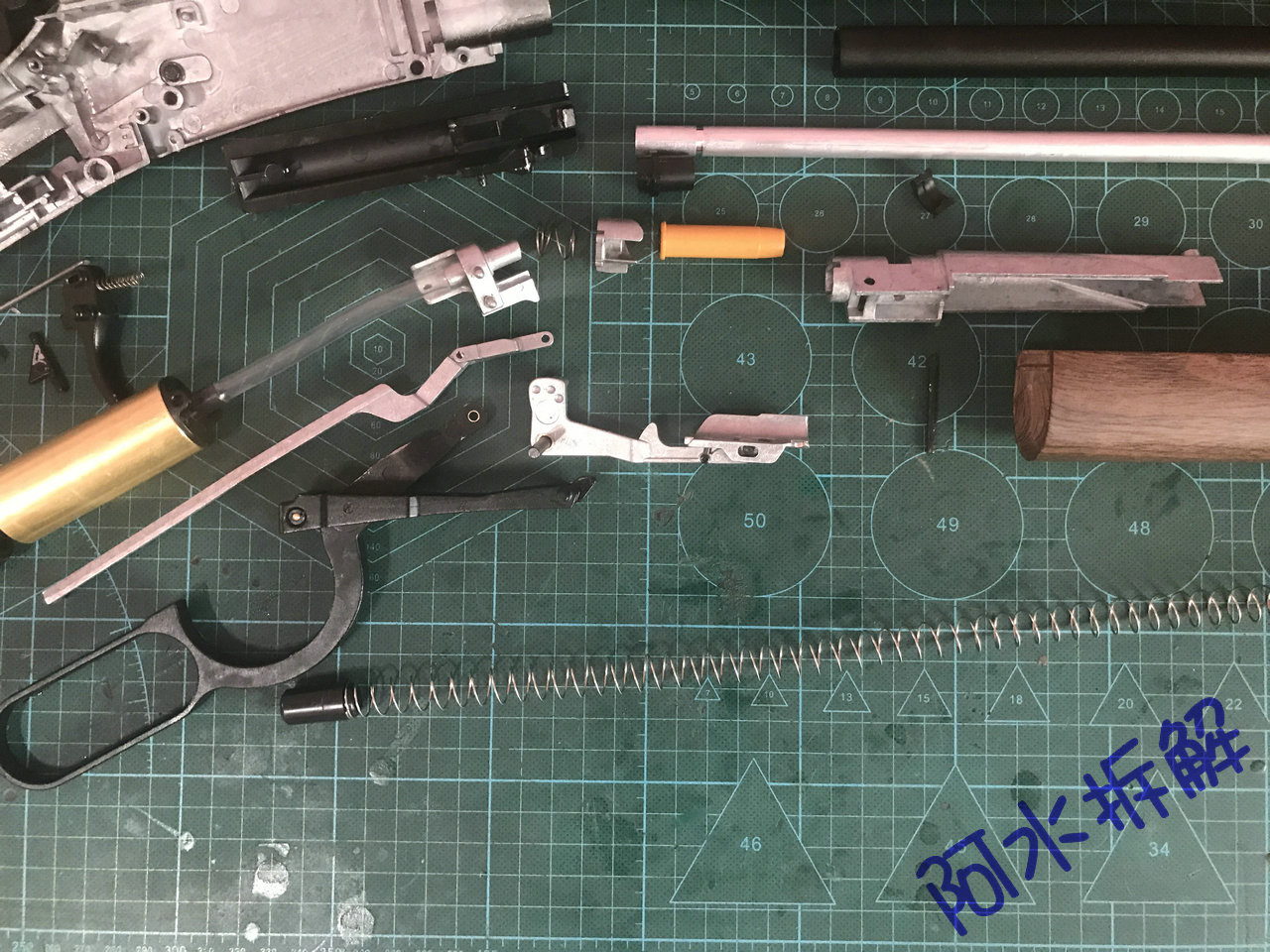

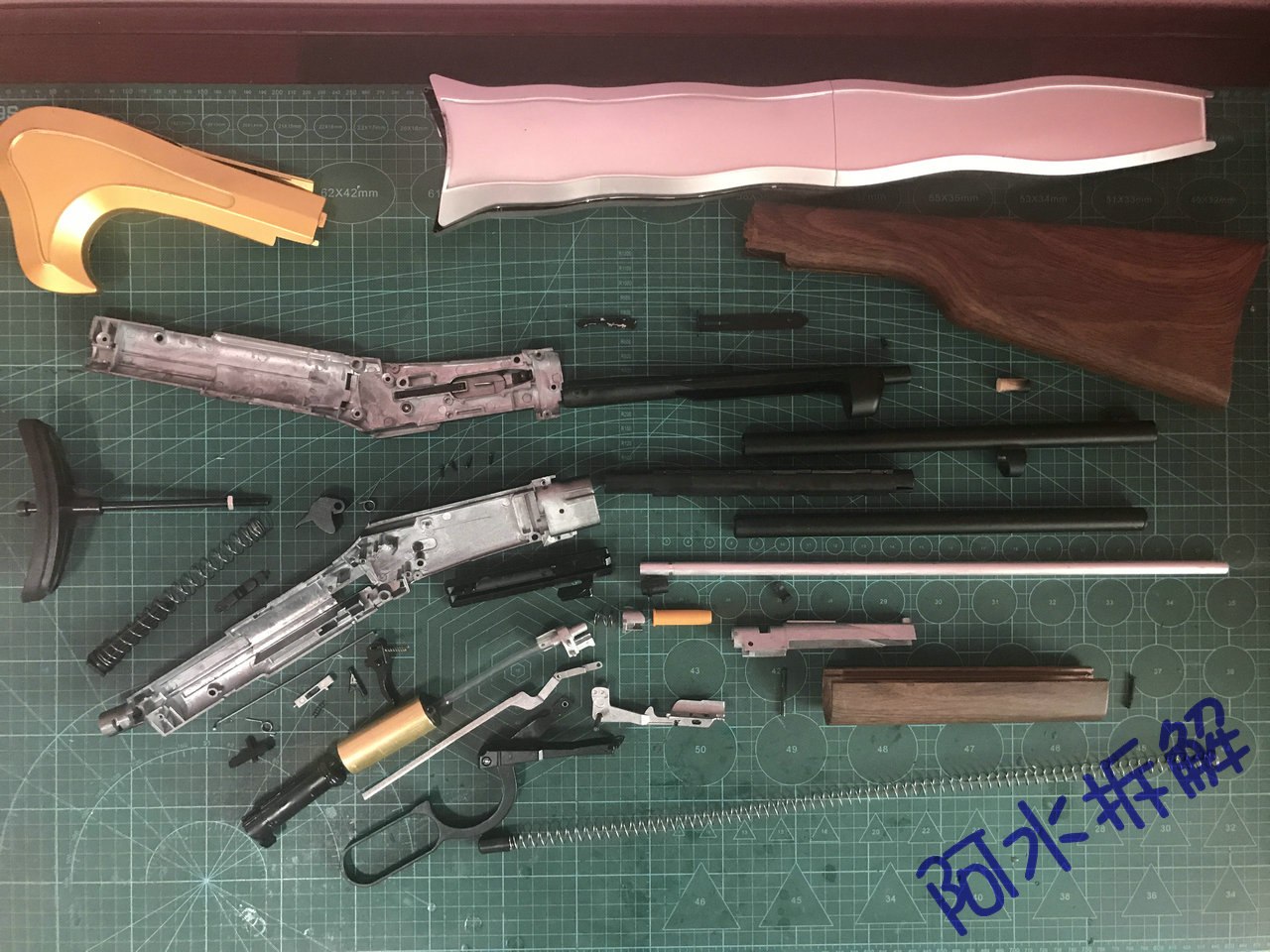

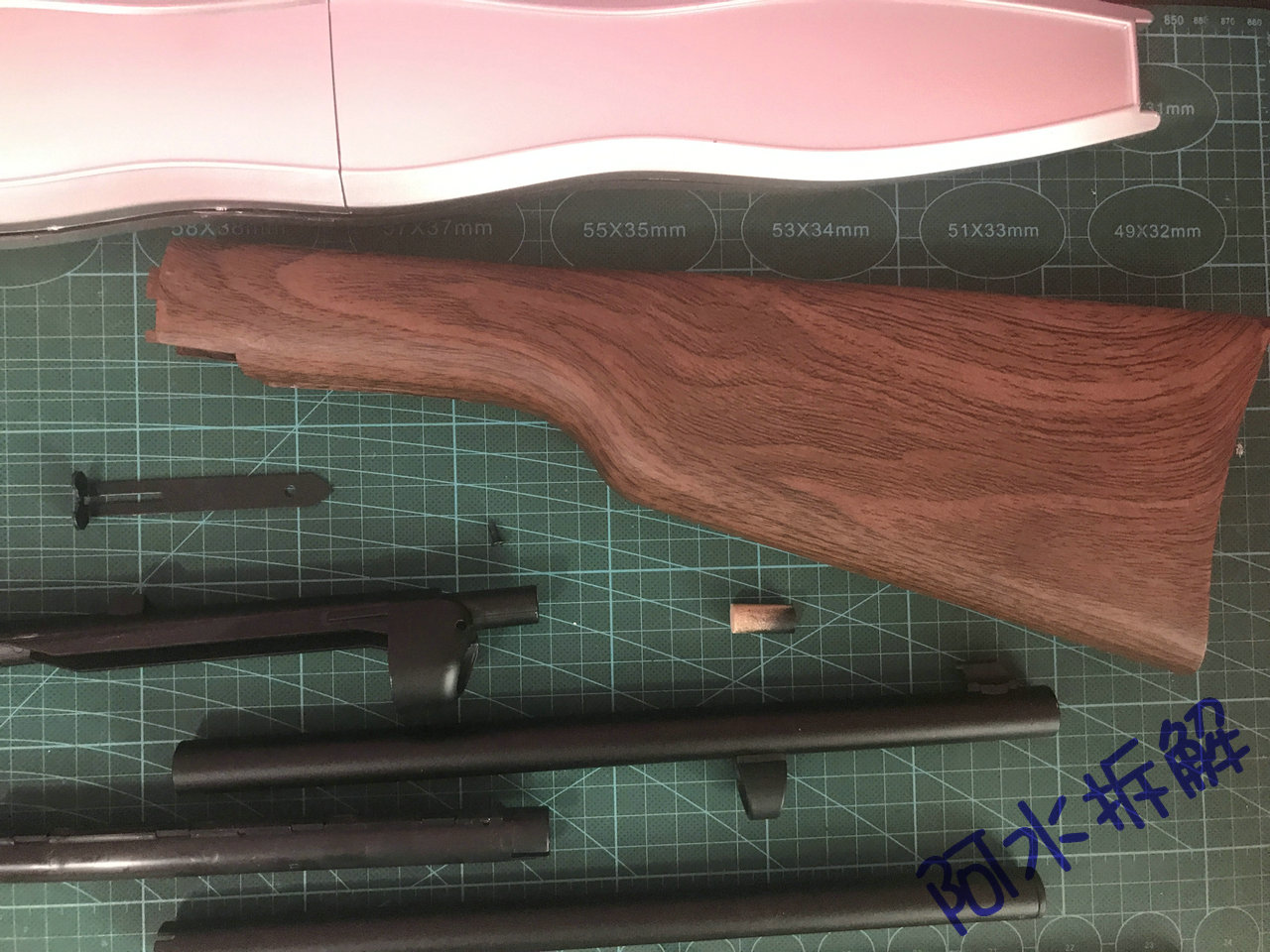

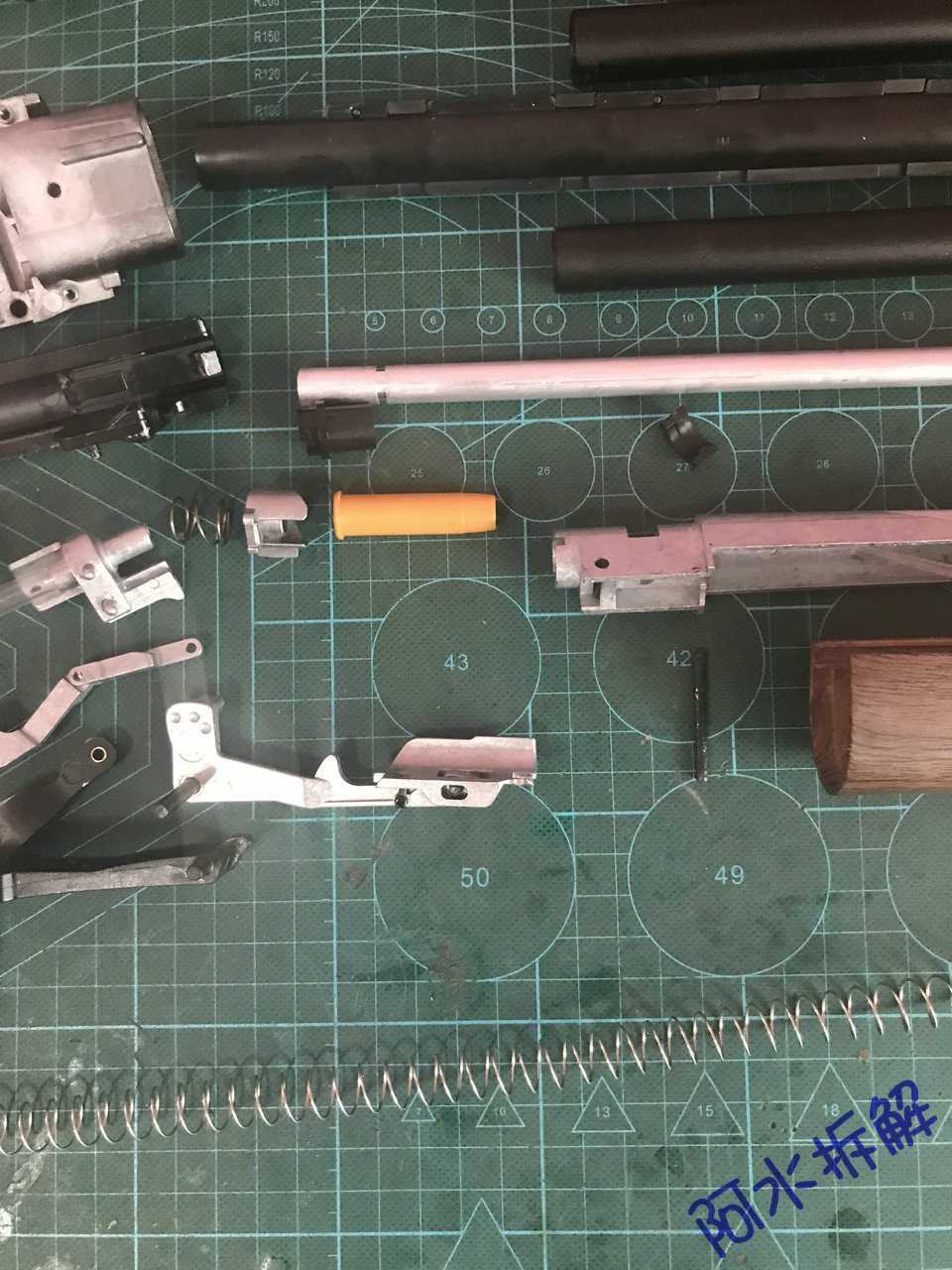

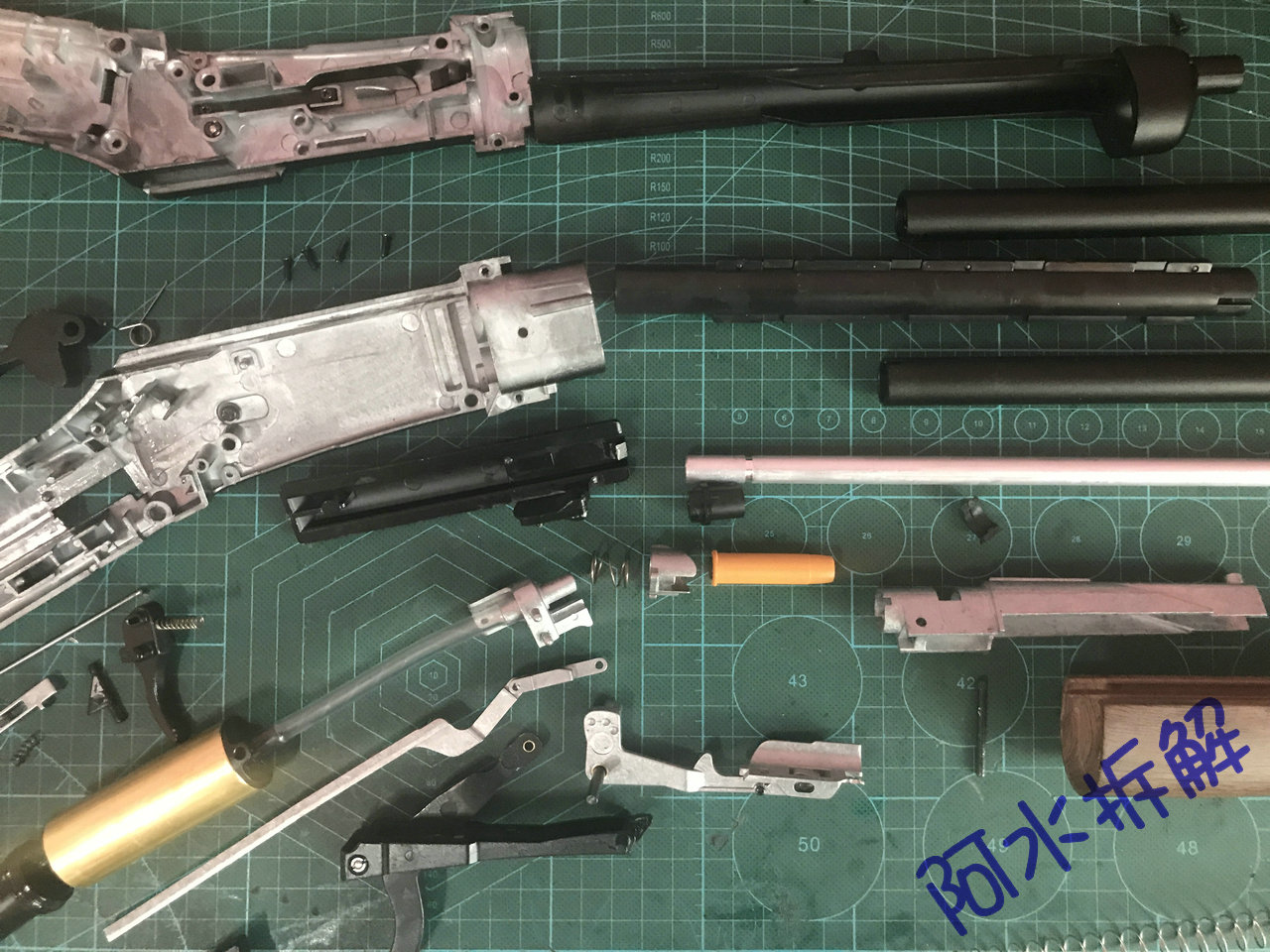

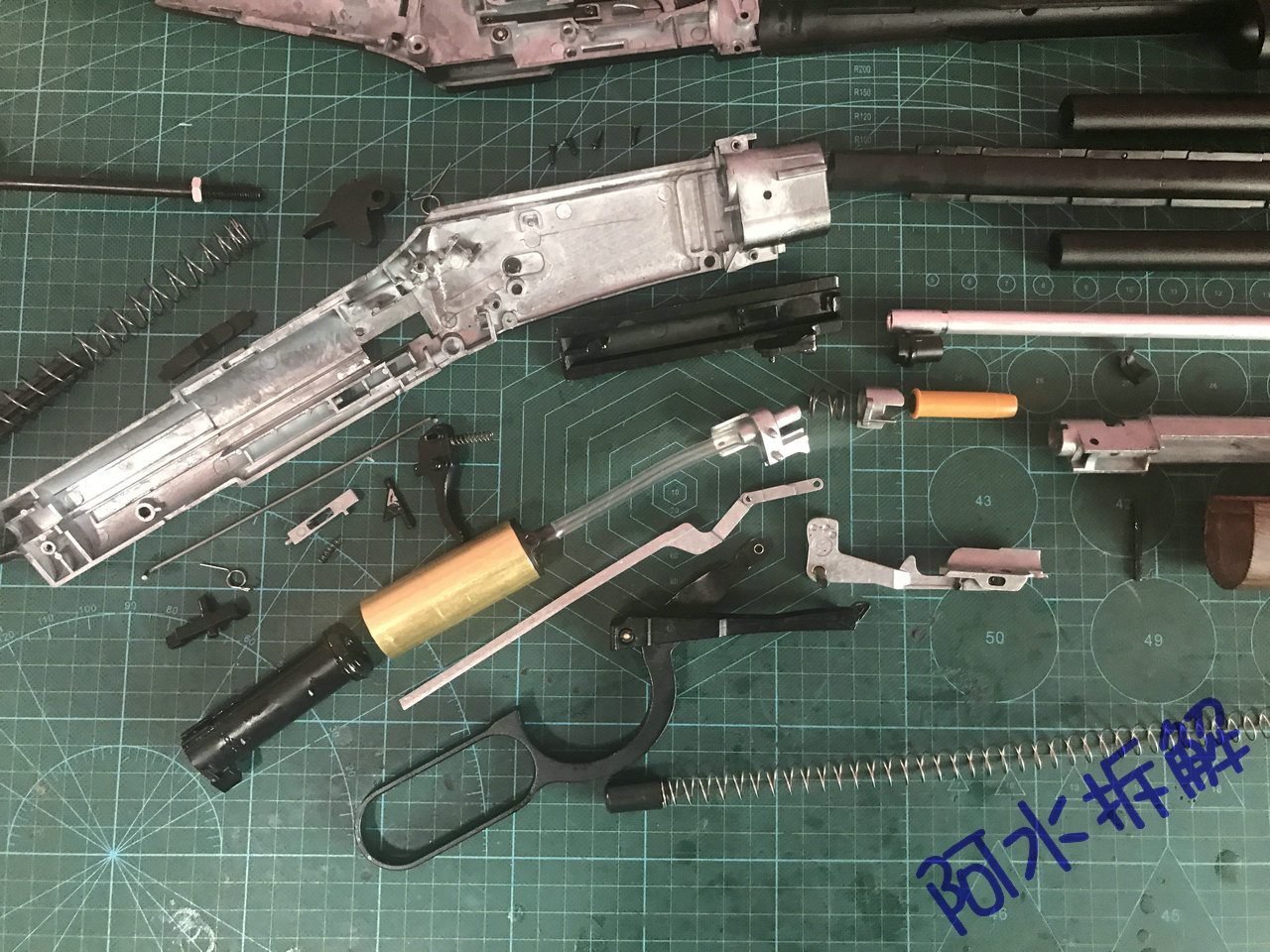

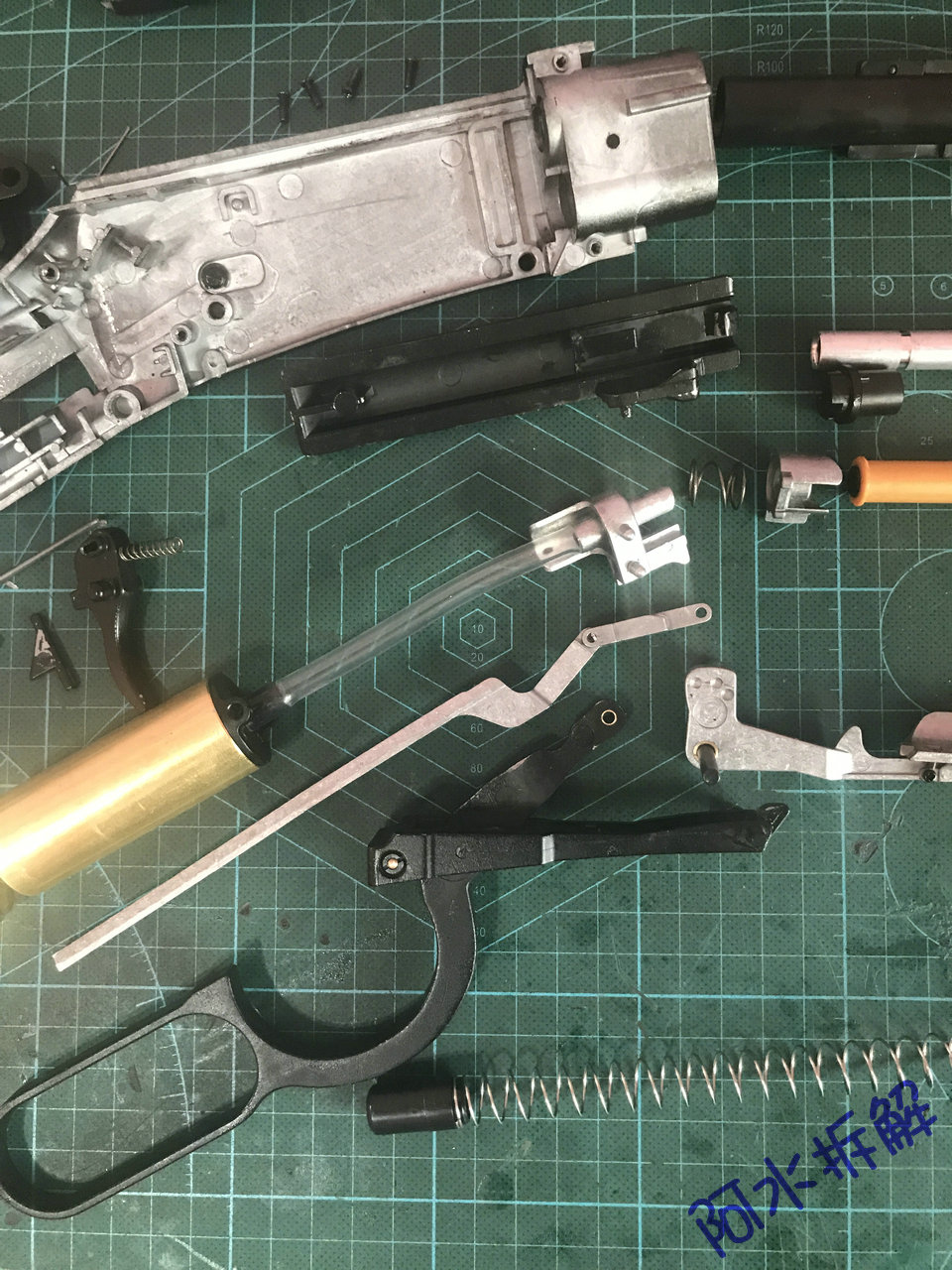

以上就是所有零件了
