小柒测评：AGE电动2号波箱和3号波箱简明电路图 [4P]

经七爷授权 现本店转发七爷系列评测贴 普及知识的同时也给北联倒掉后无处看帖的狗友一个回味营养帖的机会

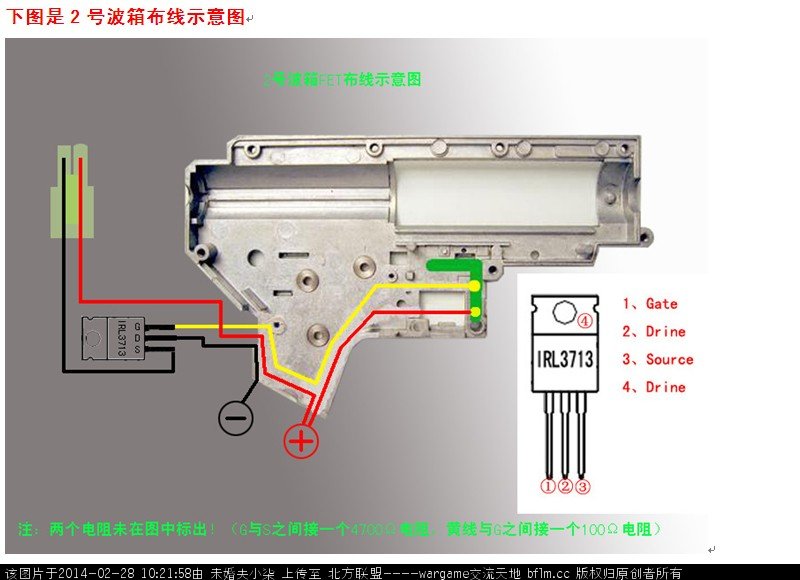

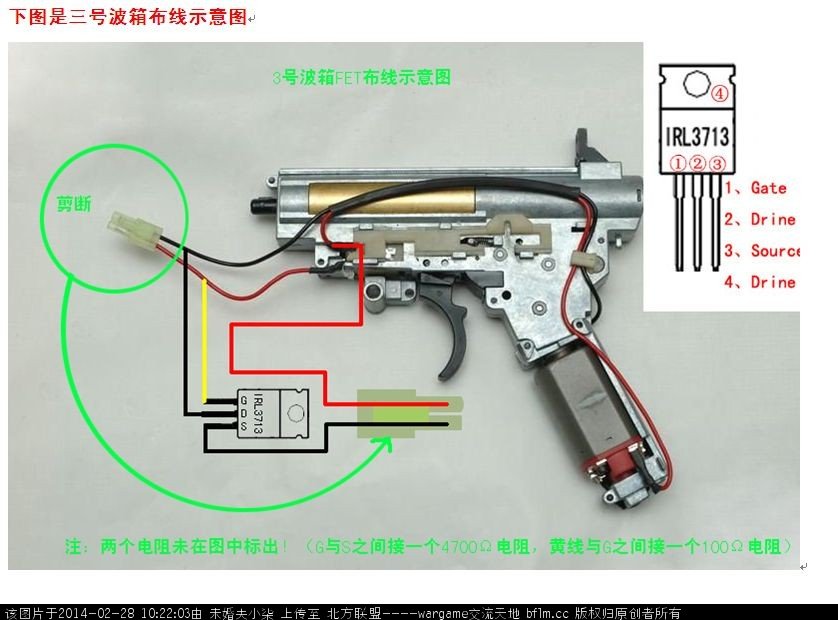

AGE电动2号波箱和3号波箱简明电路图 [4P]



有好几个新手玩家问我，波箱电路图，我这里发出来，希望能帮助到新手，我发的这个图片很简单，一看就懂，老鸟可以无视

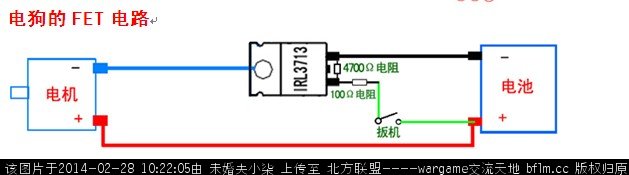

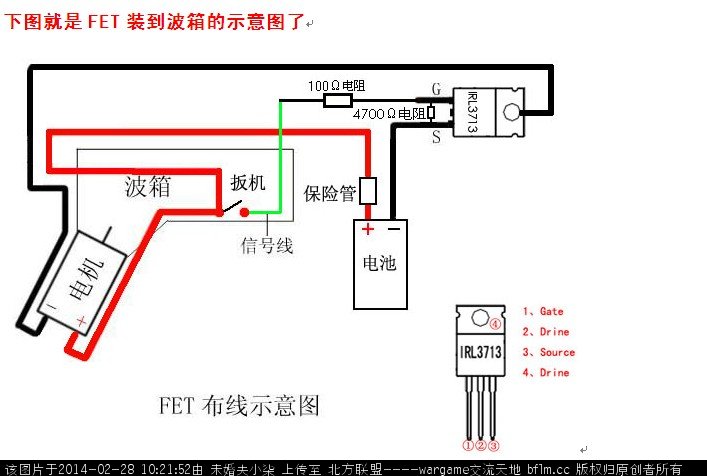

PS: 阿水补充下 这些都是带FET的波箱电路 普通的刚买的波箱是没有的 FET的功能就是减少火花 让电路更稳定 反正能加就加吧

没坏处
